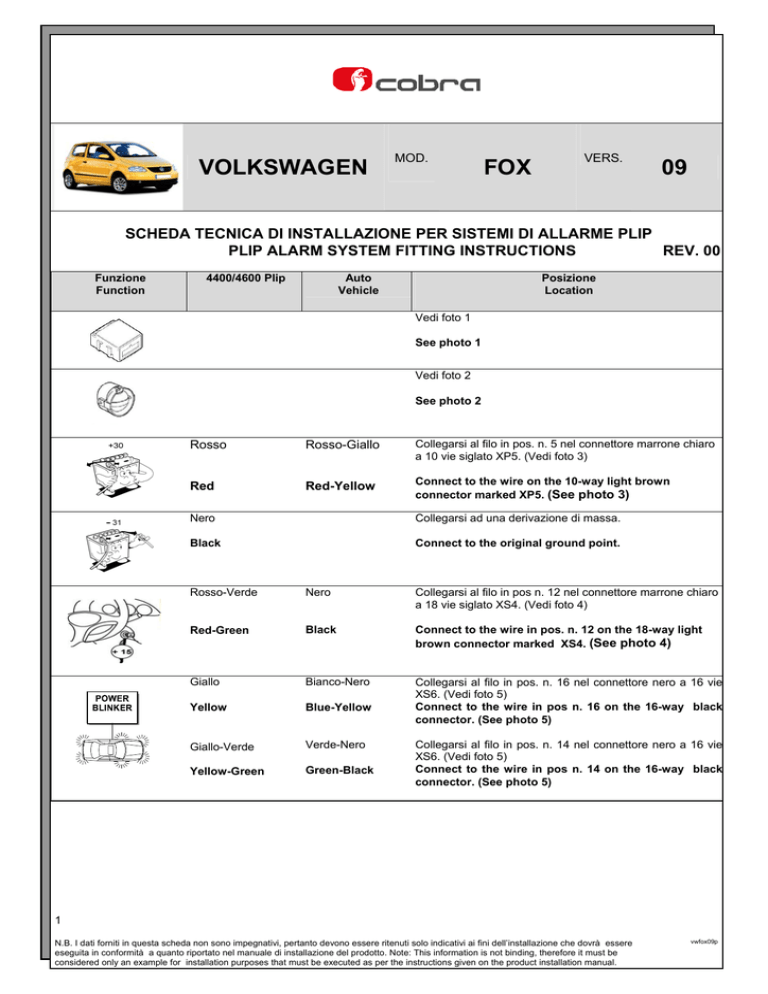

VOLKSWAGEN FOX 09

VOLKSWAGEN
MOD.
FOX
VERS.
09
SCHEDA TECNICA DI INSTALLAZIONE PER SISTEMI DI ALLARME PLIP
PLIP ALARM SYSTEM FITTING INSTRUCTIONS
REV. 00
Funzione
Function
4400/4600 Plip
Auto
Vehicle
Posizione
Location
Vedi foto 1
See photo 1
Vedi foto 2
See photo 2
Rosso
Rosso-Giallo
Collegarsi al filo in pos. n. 5 nel connettore marrone chiaro
a 10 vie siglato XP5. (Vedi foto 3)
Red
Red-Yellow
Connect to the wire on the 10-way light brown
connector marked XP5. (See photo 3)
Nero
Collegarsi ad una derivazione di massa.
Black
Connect to the original ground point.
Rosso-Verde
Nero
Collegarsi al filo in pos n. 12 nel connettore marrone chiaro
a 18 vie siglato XS4. (Vedi foto 4)
Red-Green
Black
Connect to the wire in pos. n. 12 on the 18-way light
brown connector marked XS4. (See photo 4)
Giallo
Bianco-Nero
Yellow
Blue-Yellow
Collegarsi al filo in pos. n. 16 nel connettore nero a 16 vie
XS6. (Vedi foto 5)
Connect to the wire in pos n. 16 on the 16-way black
connector. (See photo 5)
Giallo-Verde
Verde-Nero
Yellow-Green
Green-Black
Collegarsi al filo in pos. n. 14 nel connettore nero a 16 vie
XS6. (Vedi foto 5)
Connect to the wire in pos n. 14 on the 16-way black
connector. (See photo 5)
1
N.B. I dati forniti in questa scheda non sono impegnativi, pertanto devono essere ritenuti solo indicativi ai fini dell’installazione che dovrà essere
eseguita in conformità a quanto riportato nel manuale di installazione del prodotto. Note: This information is not binding, therefore it must be
considered only an example for installation purposes that must be executed as per the instructions given on the product installation manual.
vwfox09p
Funzione
Function
4400/4600 Plip
Auto
Vehicle
Posizione
Location
Blu-Rosa
Marrone-Nero
Collegarsi al filo in pos. n. 1 nel connettore nero a 6 vie
siglato XP4. (Vedi foto 6)
Blue-Pink
Brown-Black
Connect to the wire in pos. n. 1 on the 6-way black
connector marked XP4. (See photo 6)
Marrone-Giallo
Collegarsi al filo nel connettore nero a 2 vie della
plafoniera del baule. (Vedi foto 7)
Brown-Yellow
Connect to the wire on the 2-way black connector of
the trunk’s roof lamp. (See photo 7)
Vedi foto 8
See photo 8
Verde
Verde
Rosso-Nero
Interromper e il filo in pos. n. 14 nel connettore marrone
chiaro a 18 vie siglato XS4. (Vedi foto 4)
Green
Green
Red-Black
Interrupt the wire in pos. n. 14 on the 18-way light
brown connector marked XS4. (See photo 4)
N.B. In fase di avviamento misurare che il valore di corrente dove è stata eseguita l’interruzione non superi le caratteristiche
tecniche del prodotto. Eventualmente installare un relè supplementare.
Remark: During the cranking phase, measure the value of the current in the circuit that has been interrupt, to make
sure that it does not exceed the technical specifications of the product.
Install an additional relay if required.
2
N.B. I dati forniti in questa scheda non sono impegnativi, pertanto devono essere ritenuti solo indicativi ai fini dell’installazione che dovrà essere
eseguita in conformità a quanto riportato nel manuale di installazione del prodotto. Note: This information is not binding, therefore it must be
considered only an example for installation purposes that must be executed as per the instructions given on the product installation manual.
vwfox09p
Funzione
Function
M
M
+
+
4400/4600 Plip
Auto
Car
Posizione
Location
Giallo-Nero
Bianco
Collegarsi al filo in pos. n. 11 nel connettore nero a 12 vie
. (Vedi foto 8)
Yellow-Black
White
Connect to the wire in pos. n. 11 on the 12-way black
connector. (See photo 8)
Grigio-Nero
Giallo
Collegarsi al filo in pos. n. 12 nel connettore nero a 12 vie
. (Vedi foto 8)
Grey-Black
Yellow
Connect to the wire in pos. n. 12 on the 12-way black
connector. (See photo 8)
Viola-Nero
Violet-Black
Marrone-Rosso
Brown-Red
Collegarsi al filo in pos. n. 16 nel connettore nero a 23 vie
. (Vedi foto 8)
Connect to the wire in pos. n. 12 on the 12-way black
connector. (See photo 8)
Arancio-Nero
Orange-Black
Programmazione con Antares: 4400/4600 Plip – Index 1
Antares setting: 4400/4600 Plip - Index 1
Connettore nero a 12 vie
12-way black connector
Grigio-Nero
Grey-Black
Connettore nero a 23 vie
23-way black connector
Connettore nero a 16 vie siglato XS6
16-way black connector marked XS6
Arancione-Nero
Orange-Black
Giallo-Nero
Yellow-Black
Giallo-Verde
Yellow-Green
Giallo
Yellow
Viola-Nero
Violet-Black
M
Indicatori di direzione
Direction indicator
Massa
Ground
Massa
Ground
+30
3
N.B. I dati forniti in questa scheda non sono impegnativi, pertanto devono essere ritenuti solo indicativi ai fini dell’installazione che dovrà essere
eseguita in conformità a quanto riportato nel manuale di installazione del prodotto. Note: This information is not binding, therefore it must be
considered only an example for installation purposes that must be executed as per the instructions given on the product installation manual.
vwfox09p
1
2
3
4
5
6
4
N.B. I dati forniti in questa scheda non sono impegnativi, pertanto devono essere ritenuti solo indicativi ai fini dell’installazione che dovrà essere
eseguita in conformità a quanto riportato nel manuale di installazione del prodotto. Note: This information is not binding, therefore it must be
considered only an example for installation purposes that must be executed as per the instructions given on the product installation manual.
vwfox09p
7
8
9
5
N.B. I dati forniti in questa scheda non sono impegnativi, pertanto devono essere ritenuti solo indicativi ai fini dell’installazione che dovrà essere
eseguita in conformità a quanto riportato nel manuale di installazione del prodotto. Note: This information is not binding, therefore it must be
considered only an example for installation purposes that must be executed as per the instructions given on the product installation manual.
vwfox09p
