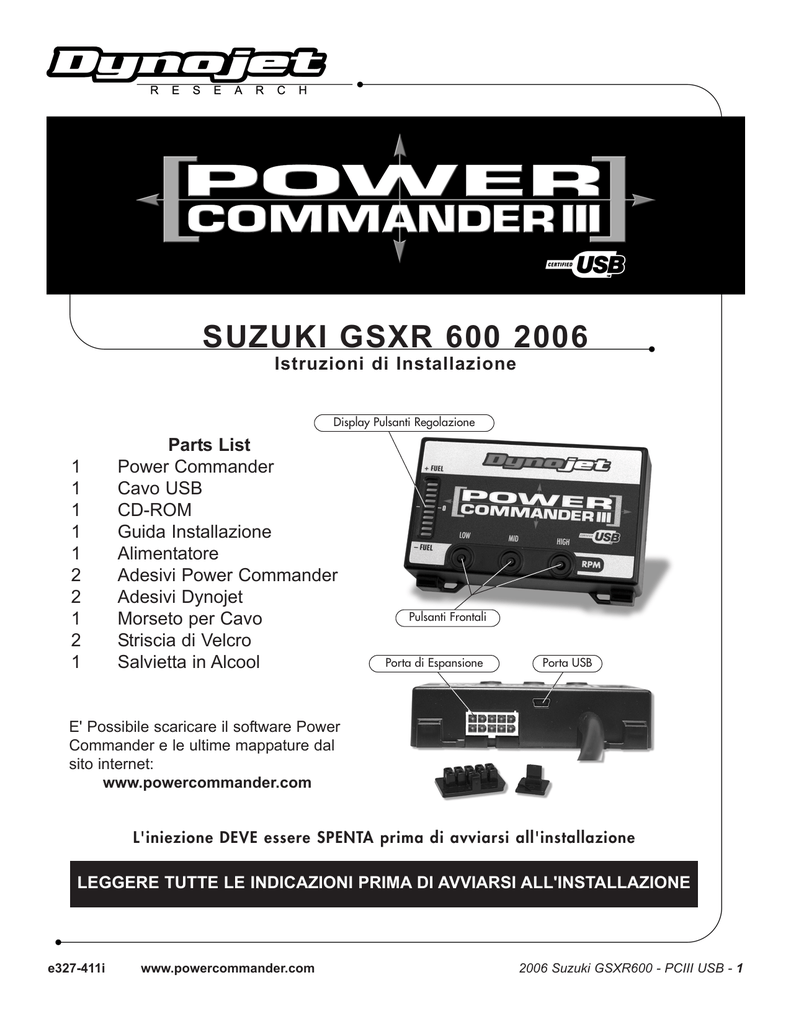

2006 Suzuki GSXR600 SUZUKI GSXR 600 2006

SUZUKI
2006 Suzuki
GSXRGSXR600
600 2006
Istruzioni
Installation
di Instructions
Installazione
Display Pulsanti Regolazione
Parts List
1
PowerParts
Commander
List
USB Cable
1
Power
Commander
CD-ROM
1
Cavo
USB
Installation Guide
1
CD-ROM
Power Installazione
Adapter
1
Guida
2
Power Commander Decals
1
Alimentatore
Dynojet Power
DecalsCommander
2
Adesivi
®
Velcro Strip
2
Adesivi
Dynojet
Pulsanti Frontali
Alcohol Swab
1
Morseto
per Cavo
1
Wire tapdi Velcro
2
Striscia
Porta di Espansione
1
Salvietta in Alcool
The ignition MUST be turned
OFF before installation!
Porta USB
E' Possibile scaricare il software Power
Commander e le ultime mappature dal
sito
You internet:
can also download the Power
www.powercommander.com
Commander
software and latest maps
from our web site at:
www.powercommander.com
L'iniezione DEVE essere SPENTA prima di avviarsi all'installazione
PLEASE READ ALL DIRECTIONS BEFORE STARTING INSTALLATION
LEGGERE TUTTE LE INDICAZIONI PRIMA DI AVVIARSI ALL'INSTALLAZIONE
Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89081 (800) 992-4993 www.powercommander.com
e327-411i
www.powercommander.com
2006 Suzuki GSXR600 - PCIII USB - 1
Fig. A
Cablaggio PCIII
Cavo di massa
1)
Rimuovere la sella del pilota e del
asseggero.
2)
Sollevare la parte anteriore del serbatoio
benzina e fermarlo con la staffa presente
nel vano sottosella.
3)
Posizionare il PCIII nell'area sottosella.
4)
Far scorrere il cablaggio del PCIII fra
la carenatura ed il telaietto e verso
il motore.
5)
Collegare il cavo di massa del PCIII al
terminale negativo della batteria (Fig. A)
6)
Scollegare i connettori del cablaggio
principale da ogni iniettore
INFERIORE (Fig. B).
7)
Collegare i connettori del PCIII in linea
con i connettori INFERIORI del corpo
farfallato ed il cablaggio originale
(Fig. C).
Fig. B
Scollegare questi connettori
Fig. C
Connettori PCIII
Connettori PCIII
e327-411i
www.powercommander.com
2006 Suzuki GSXR600 - PCIII USB - 2
8)
TPS
Fig. E
Fig. D
Nota: La figura D mostra la moto con la
carenatura destra rimossa. Il connettore
TPS è accessibile dall'interno del telaio
senza dover rimuovere la carenatura.
9)
Fissare il morsetto per cavo fornito, al
filo di colore ROSA con traccia NERA
(Fig. E).
10)
Collegare il filo GRIGIO del PCIII al
morsetto (Fig. E).
Nota
per questa connessione utilizzaregrasso
dielettrico.
11)
Ricollegare il connettore al sensore TPS
sul corpo farfallato.
12)
Posizionare il PCIII nell'area sottosella.
L'unità può essere installata come
mostrato nella figura oppure in altro
modo. Utilizzare il velcro fornito. Prima
di applicare le parti adesive pulire bene
entrambe le superfici con la salvietta in
alcool fornita.
13)
Riposizionare il serbatoio benzina
accertandosi che il cablaggio non rimanga
schiacciato o danneggiato.
Cavo grigio dal PCIII
Fig F
Morsetto
per cavo
e327-411i
Localizzare il Sensore di Posizione
Farfalla che si trova sul lato destro del
corpo farfallato.
Scollegare questo connettore per avere
maggiore accesso ai fili.
www.powercommander.com
2006 Suzuki GSXR600 - PCIII USB - 3
