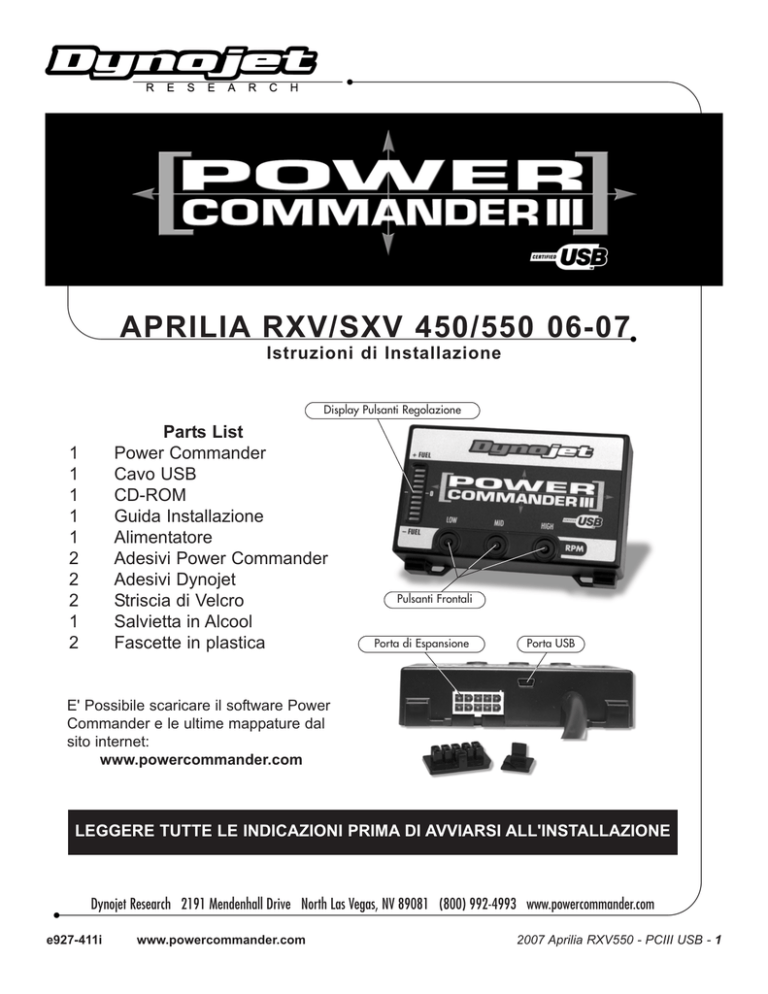

aprilia rxv/sxv 450/550 06-07

APRILIA RXV/SXV 450/550 06-07
Istruzioni di Installazione
Display Pulsanti Regolazione
Parts List
Power Commander
Cavo USB
CD-ROM
Guida Installazione
Alimentatore
Adesivi Power Commander
Adesivi Dynojet
Striscia di Velcro
Salvietta in Alcool
Fascette in plastica
1
1
1
1
1
2
2
2
1
2
Pulsanti Frontali
Porta di Espansione
Porta USB
E' Possibile scaricare il software Power
Commander e le ultime mappature dal
sito internet:
www.powercommander.com
LEGGERE TUTTE LE INDICAZIONI PRIMA DI AVVIARSI ALL'INSTALLAZIONE
Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89081 (800) 992-4993 www.powercommander.com
e927-411i
www.powercommander.com
2007 Aprilia RXV550 - PCIII USB - 1
Fig. A
Scollegare questo connettore
Fig. C
Fig. B
Connettore originale
Loosen these bolts
e927-411i
1)
Rimuovere il coperchio radiatore
destro.
2)
Scollegare il connettore del cablaggio
principale dal corpo farfallato
(Fig. A).
3)
Collegare i connettori del PCIII in
linea con i connettori originali del
cablaggio principale e del corpo
farfallato (Fig. B).
4)
Collegare il cavo di massa dal PCIII
al bullone di fissaggio della bobina
sul lato destro (Fig. C).
Cablaggio PCIII
Cavo di massa
dal PCIII
www.powercommander.com
2007 Aprilia RXV550 - PCIII USB - 2
5)
Fig. D
Fascette in
plastica
e927-411i
Fissare il PCIII al supporto telaio sul
lato destro della moto utilizzando le
fascette fornite (Fig. D).
Inserire le fascette negli appositi
alloggiamenti del PCIII.
Il cablaggio del PCIII è
intenzionalmente lungo per permettere
un eventuale posizionamento
alternativo, se necessario.
www.powercommander.com
2007 Aprilia RXV550 - PCIII USB - 3
