MV Agusta F4 1000 2006-2007

Transcript

MV Agusta F4 1000 2006-2007
MV Agusta F4 1000 2006-2007

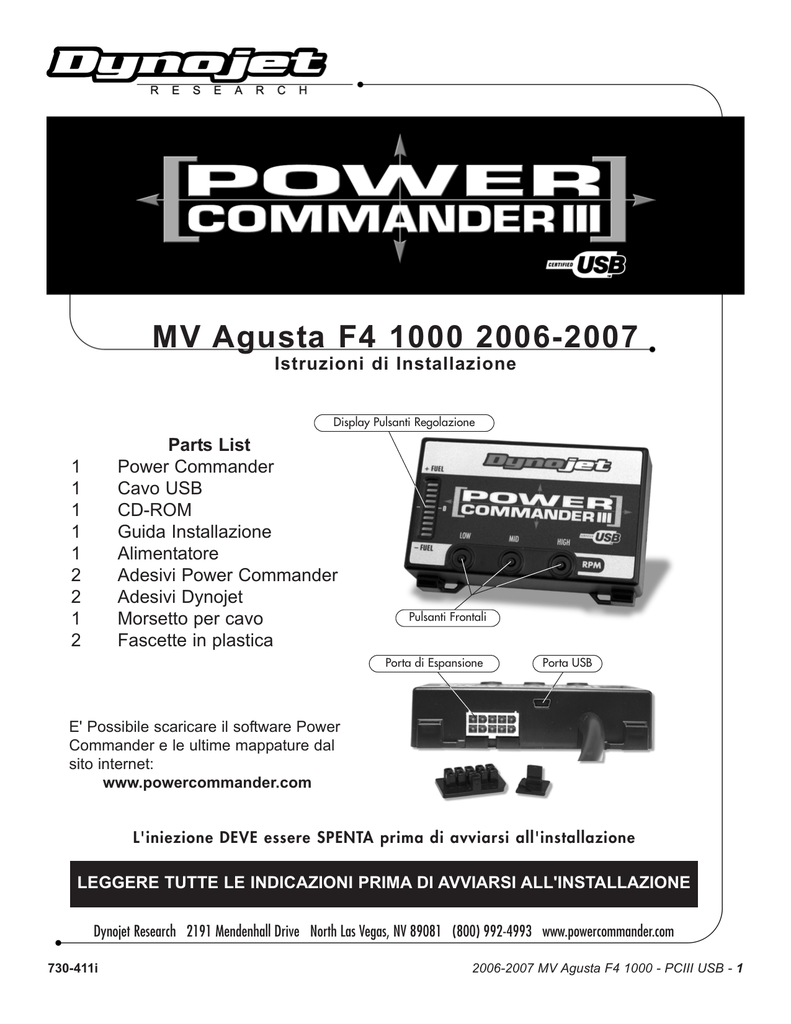

Istruzioni di Installazione
Display Pulsanti Regolazione
Parts List
Power Commander
Cavo USB
CD-ROM
Guida Installazione
Alimentatore
Adesivi Power Commander
Adesivi Dynojet
Morsetto per cavo
Fascette in plastica
1
1
1
1
1
2
2
1
2
Pulsanti Frontali
Porta di Espansione
Porta USB
E' Possibile scaricare il software Power
Commander e le ultime mappature dal
sito internet:
www.powercommander.com
L'iniezione DEVE essere SPENTA prima di avviarsi all'installazione
LEGGERE TUTTE LE INDICAZIONI PRIMA DI AVVIARSI ALL'INSTALLAZIONE
Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89081 (800) 992-4993 www.powercommander.com
730-411i
2006-2007 MV Agusta F4 1000 - PCIII USB - 1
Fig. A
1)
Rimuovere il gruppo sella posteriore ed il
serbatoio benzina.
2)
Fissare il Power Commander sulla centralina
originale come mostrato nella figura A. Per
fare questo occorrerà ruotare il cavo di massa
originale fissato sul bullone anteriore sinistro
della centralina.
Utilizzare una delle fascette fornite per
mantenere il PCIII in posizione.
Fig. B
3)
Far scorrere il cablaggio del PCIII lungo la
parte interna dei tubi del telaio fino alla parte
anteriore dellamoto (Fig. A).
Fig. C
Cablaggio PCIII
4)
Collegare il cavo di massa dal Power
Commander al terminale negativo della
batteria (Fig. C).
730-411i
www.powercommander.com
2006-2007 MV Agusta F4 1000 - PCIII USB - 2
Fig. D
Cablaggio PCIII
5)
Continuare a far scorrere il cablaggio del
PCIII lungo il cablaggio principale fino ai
corpi farfallati (Fig. D).
6)
Scollegare i connettori originali da ogni
iniettore.
7)
Collegare i connettori del PCIII in linea con
gli iniettori e i connettori originali (Fig. E).
Cablaggio PCIII
Fig. E
Colori cablaggio PCIII :
Cablaggio originale
8)
ARANCIONE
- Cilindro #1
GIALLO
- Cilindro #2
VERDE
- Cilindro #3
BLU
- Cilindro #4
Localizzare il Sensore di Posizione Farfalla
(TPS). Questo sensore si trova sul lato destro
della moto.
Fig. F
Fissare il morsetto fornito, al filo di colore
BIANCO con traccia VERDE.
Cavo grigio
dal PCIII
730-411i
www.powercommander.com
9)
Collegare il filo grigio dal Power Commander
al morsetto (Fig. F).
Nota:
Si raccomanda di utilizzare grasso dielettrico
in questa connessione.
10)
Riposizionare il serbatoio benzina. Verificare
che il cablaggio del PCIII non possa essere
schiacciato o pizzicato.
11)
Reinstallare il gruppo sella posteriore.
2006-2007 MV Agusta F4 1000 - PCIII USB - 3
