kawasaki zx-6r 2007
Transcript

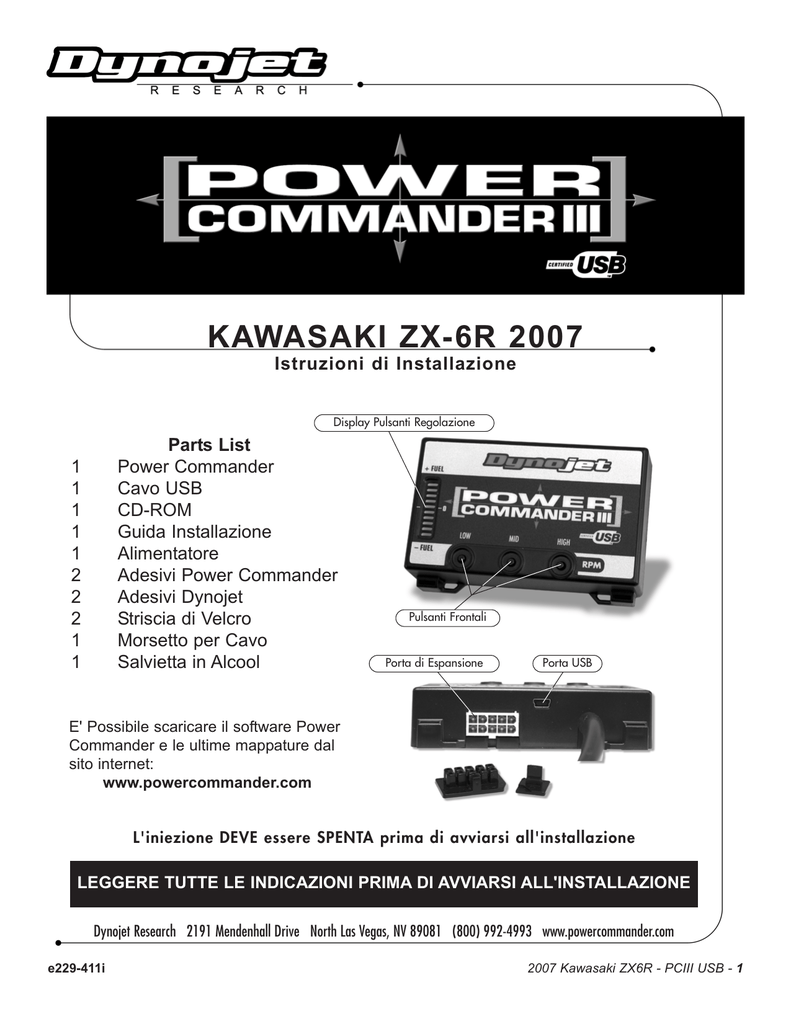

KAWASAKI ZX-6R 2007 Istruzioni di Installazione Display Pulsanti Regolazione Parts List Power Commander Cavo USB CD-ROM Guida Installazione Alimentatore Adesivi Power Commander Adesivi Dynojet Striscia di Velcro Morsetto per Cavo Salvietta in Alcool 1 1 1 1 1 2 2 2 1 1 Pulsanti Frontali Porta di Espansione Porta USB E' Possibile scaricare il software Power Commander e le ultime mappature dal sito internet: www.powercommander.com L'iniezione DEVE essere SPENTA prima di avviarsi all'installazione LEGGERE TUTTE LE INDICAZIONI PRIMA DI AVVIARSI ALL'INSTALLAZIONE Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89081 (800) 992-4993 www.powercommander.com e229-411i 2007 Kawasaki ZX6R - PCIII USB - 1 Fig. A 1) Rimuovere la sella del pilota e del passeggero. 2) Sollevare il serbatoio benzina. 3) Rimuovere l’airbox. 4) Posizionare il PCIII nell’area sotto sella e far scorrere il cablaggio del PCIII lungo il cablaggio elettrico originale fino al corpo farfallato (Fig. A). 5) Scollegare i connettori del cablaggio principale dagli iniettori (Fig. A). 6) Collegare i connettori del PcIII in linea con gli iniettori ed i connettori del cablaggio originale (Fig. B). 7) Scollegare il connettore del sensore Posizione Farfalla (TPS) originale. Questo connettore si trova sul lato destro del corpo farfallato, al di sotto del sensore farfalla secondaria. 8) Fissare il morsetto per cavo (fornito nella confezione) al filo di colore GIALLO con traccia BIANCA. 9) Collegare il filo GRIGIO dal PCIII al morsetto per cavo (Fig. C). Fig. B Scollegare i connettori originali Fig. C Morsetto per cavo Cavo grigio dal PCIII Nota: per questa connessione utilizzare grasso dielettrico. 10) e229-411i www.powercommander.com Ricollegare il connettore originale al sensore TPS sul corpo farfallato. 2007 Kawasaki ZX6R - PCIII USB - 2 11) Collegare il cavo di massa dal PCIII al terminale negativo della batteria (Fig.D). 12) Fissare il PCIII nell’area sottosella. Cavo di massa Nota: Visto il poco spazio disponibile su questa moto, la posizione indicata nella foto risulta la migliore possibile per il montaggio del PCIII. Questo posizionamento richiederà però la rimozione del kit attrezzi originale. Fig. E Fig. D Cablaggio PCIII Fig F 13) Tagliare lungo questa linea e229-411i www.powercommander.com Se si installerà il Modulo Accensione oppure il cambio elettronico, occorrerà effettuare la modifica mostrata nella figura, per permettere la connessione alla porta di espansione. Tagliare la piccola aletta anteriore sinistra in plastica lungo la linea tratteggiata indicata nella figura F. 2007 Kawasaki ZX6R - PCIII USB - 3
