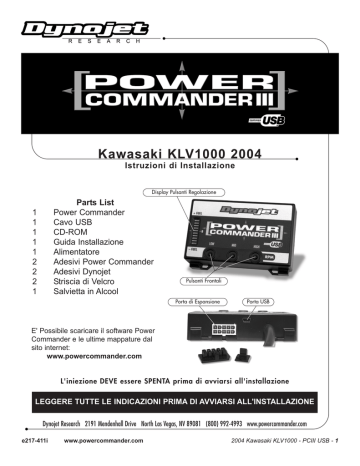

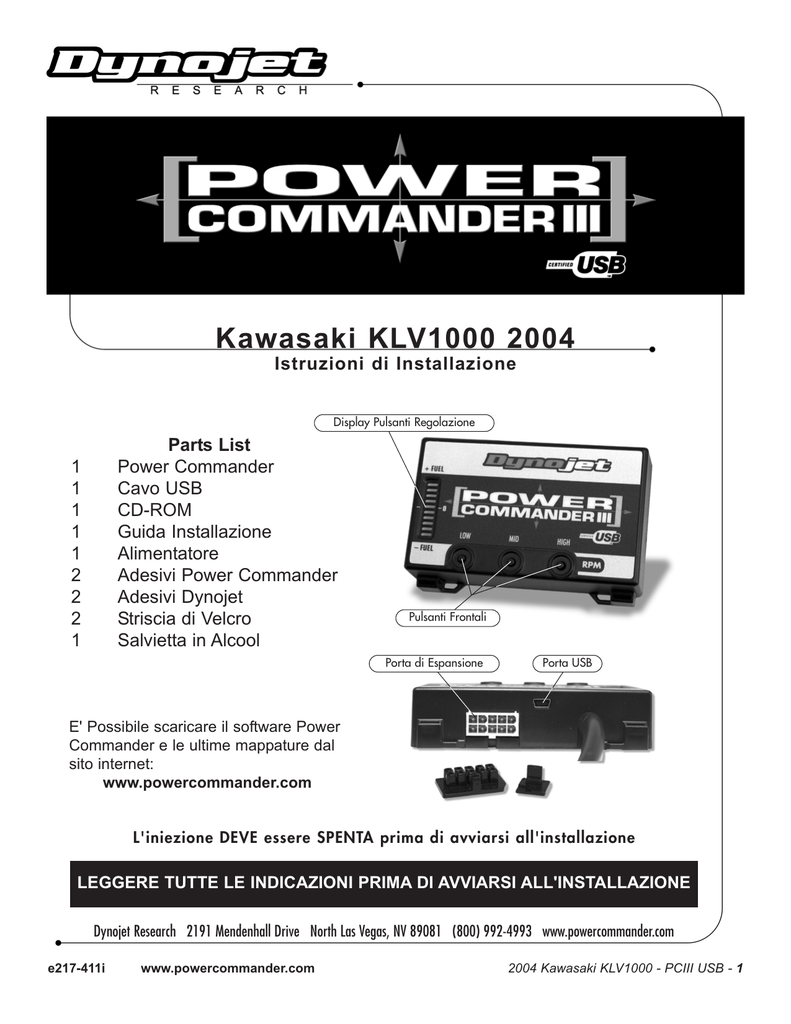

Kawasaki KLV1000 2004

Kawasaki KLV1000 2004
Istruzioni di Installazione
Display Pulsanti Regolazione
Parts List
Power Commander
Cavo USB
CD-ROM
Guida Installazione
Alimentatore
Adesivi Power Commander
Adesivi Dynojet
Striscia di Velcro
Salvietta in Alcool
1
1
1
1
1
2
2
2
1
Pulsanti Frontali
Porta di Espansione
Porta USB
E' Possibile scaricare il software Power
Commander e le ultime mappature dal
sito internet:
www.powercommander.com
L'iniezione DEVE essere SPENTA prima di avviarsi all'installazione
LEGGERE TUTTE LE INDICAZIONI PRIMA DI AVVIARSI ALL'INSTALLAZIONE
Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89081 (800) 992-4993 www.powercommander.com
e217-411i
www.powercommander.com
2004 Kawasaki KLV1000 - PCIII USB - 1
Fig. A
1)
Rimuovere la sella del guidatore e la
sella del passeggero.
2)
Rimuovere il fianchetto nero sinistro
(Fig. A).
3)
Far scorrere il cablaggio del PCIII sotto
la staffa del serbatoio e in avanti sul
lato sinistro del motore (Fig. B).
4)
Scollegare il connettore proveniente dal
corpo farfallato (Fig. C). Questo
connettore è di colore NERO e si trova
sul lato sinistro del motore dietro ai tubi
del telaio.
Rimuovere questo fianchetto
Fig. B
Staffa del serbatoio
Cablaggio PCIII
Fig. C
Scollegare questo connettore
e217-411i
www.powercommander.com
2004 Kawasaki KLV1000 - PCIII USB - 2
Connettori originali
5)
Collegare i connettori del PCIII in linea
con quelli originali (Fig D).
6)
Collegare il cavo di massa dal PCIII al
polo negativo della batteria (Fig. E).
7)
Fissare il PCIII nel vano portaoggetti
utilizzando il velcreo fornito. Pulire
accuratamente entrambe le superfici
prima di applicare l’adesivo.
8)
Reinstallare le parti precedentemente
rimosse.
Cavo di massa dal PCIII
Fig F
Fig. E
Fig. D
Connettori PCIII
e217-411i
www.powercommander.com
2004 Kawasaki KLV1000 - PCIII USB - 3
