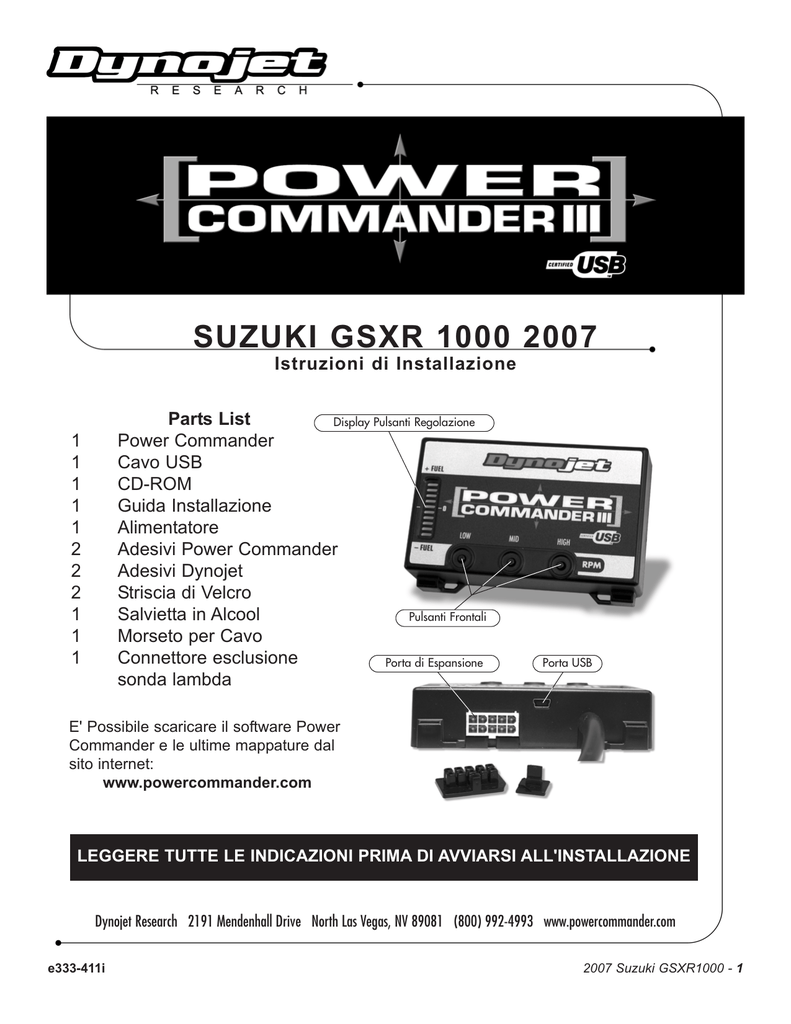

suzuki gsxr 1000 2007

SUZUKI GSXR 1000 2007
Istruzioni di Installazione
Parts List
Display Pulsanti Regolazione
Power Commander
Cavo USB
CD-ROM
Guida Installazione
Alimentatore
Adesivi Power Commander
Adesivi Dynojet
Striscia di Velcro
Salvietta in Alcool
Pulsanti Frontali
Morseto per Cavo
Connettore esclusione
Porta di Espansione
sonda lambda
1
1
1
1
1
2
2
2
1
1
1
Porta USB
E' Possibile scaricare il software Power
Commander e le ultime mappature dal
sito internet:
www.powercommander.com
LEGGERE TUTTE LE INDICAZIONI PRIMA DI AVVIARSI ALL'INSTALLAZIONE
Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89081 (800) 992-4993 www.powercommander.com
e333-411i
2007 Suzuki GSXR1000 - 1
Fig. A
Fig. B
Cavo di massa
Fig. C
Cablaggio
PCIII
1)
Rimuovere la sella del pilota e del
passeggero.
2)
Sollevare la parte anteriore del serbatoio
benzina e fermarlo con la staffa presente
nel vano sottosella.
3)
Posizionare il PCIII nell’area sottosella e
far scorrere il cablaggio PCIII fino alla
parte anteriore della moto (Fig. A).
4)
Far scorrere il cablaggio del PCIII lungo
il lato sinistro della moto.
5)
Collegare il cavo di massa del PCIII al
terminale negativo della batteria (Fig. B).
6)
Scollegare i connettori del cablaggio
principale dagli iniettori INFERIORI
(Fig. C).
Scollegare
e333-411i
www.powercommander.com
2007 Suzuki GSXR1000 - 2
7)
Collegare i connettori del PCIII in linea
con i connettori INFERIORI del corpo
farfallato ed il cablaggio originale
(Fig. D).
Fig. D
Non collegare il cablaggio PCIII agli
iniettori superiori. Accertarsi che il
PCIII venga collegato agli iniettori al di
sotto del corpo farfallato.
Fig. E
ARANCIONE - Cilindro # 1
- Cilindro # 3
BLU
- Cilindro # 4
9)
Fissare il morsetto per cavo fornito, al
filo di colore ROSA con traccia NERA.
10)
Collegare il filo GRIGIO del PCIII al
morsetto (Fig. F).
Per questa connessione utilizzare grasso
dielettrico.
11)
Ricollegare il connettore al sensore TPS
sul corpo farfallato.
12)
Posizionare il PCIII nell’area sottosella.
Prima di applicare le parti adesive pulire
bene entrambe le superfici con la salvietta
in alcool fornita.
13)
Riposizionare il serbatoio benzina e le
selle.
14)
Localizzare la sonda lambda che si trova
sul lato sinistro della moto. Seguire il
cablaggio fino al connettore. Scollegare il
cablaggio della sonda lambda dal
cablaggio principale.
15)
Inserire il connettore esclusione lambda
fornito da Dynojet nel cablaggio
principale. La sonda lambda originale
non sarà più utilizzata.
Fig. F
www.powercommander.com
VERDE
Localizzare e scollegare il connettore del
sensore posizione farfalla dal sensore
(Fig. E).
La rimozione del connettore permette un
più facile accesso.
Morsetto per cavo
e333-411i
- Cilindro # 2
8)
TPS
Cavo grigio
dal PCIII
GIALLO
2007 Suzuki GSXR1000 - 3
