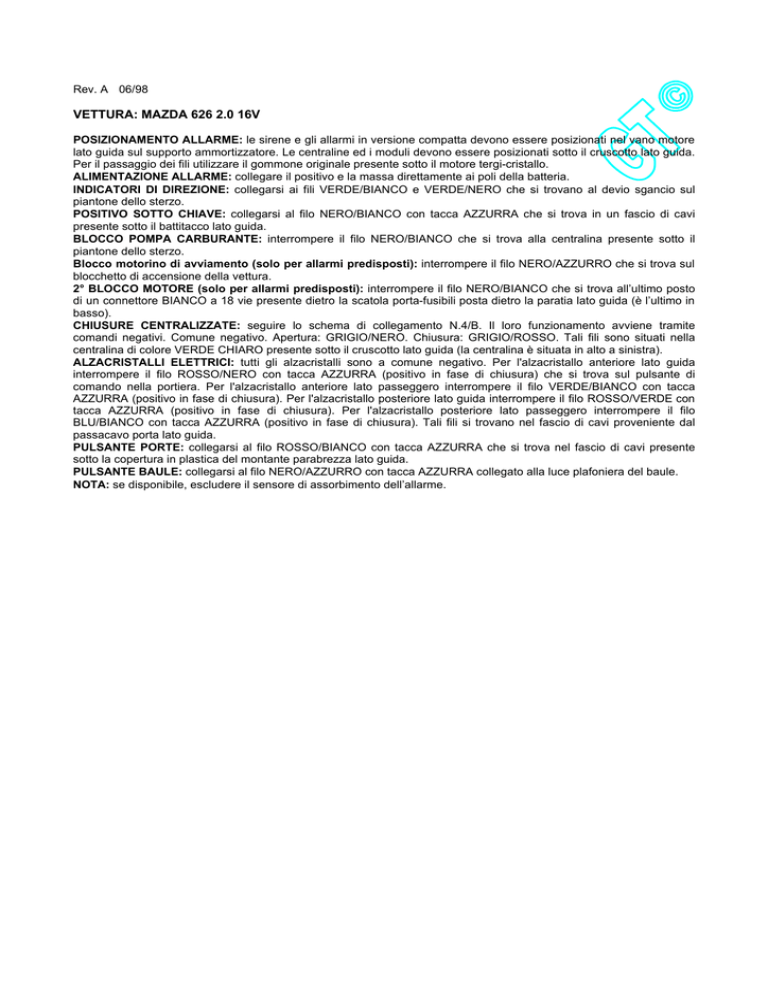

VETTURA: MAZDA 626 2.0 16V

Rev. A 06/98
VETTURA: MAZDA 626 2.0 16V
POSIZIONAMENTO ALLARME: le sirene e gli allarmi in versione compatta devono essere posizionati nel vano motore
lato guida sul supporto ammortizzatore. Le centraline ed i moduli devono essere posizionati sotto il cruscotto lato guida.
Per il passaggio dei fili utilizzare il gommone originale presente sotto il motore tergi-cristallo.
ALIMENTAZIONE ALLARME: collegare il positivo e la massa direttamente ai poli della batteria.
INDICATORI DI DIREZIONE: collegarsi ai fili VERDE/BIANCO e VERDE/NERO che si trovano al devio sgancio sul
piantone dello sterzo.
POSITIVO SOTTO CHIAVE: collegarsi al filo NERO/BIANCO con tacca AZZURRA che si trova in un fascio di cavi
presente sotto il battitacco lato guida.
BLOCCO POMPA CARBURANTE: interrompere il filo NERO/BIANCO che si trova alla centralina presente sotto il
piantone dello sterzo.
Blocco motorino di avviamento (solo per allarmi predisposti): interrompere il filo NERO/AZZURRO che si trova sul
blocchetto di accensione della vettura.
2° BLOCCO MOTORE (solo per allarmi predisposti): interrompere il filo NERO/BIANCO che si trova all’ultimo posto
di un connettore BIANCO a 18 vie presente dietro la scatola porta-fusibili posta dietro la paratia lato guida (è l’ultimo in
basso).
CHIUSURE CENTRALIZZATE: seguire lo schema di collegamento N.4/B. Il loro funzionamento avviene tramite
comandi negativi. Comune negativo. Apertura: GRIGIO/NERO. Chiusura: GRIGIO/ROSSO. Tali fili sono situati nella
centralina di colore VERDE CHIARO presente sotto il cruscotto lato guida (la centralina è situata in alto a sinistra).
ALZACRISTALLI ELETTRICI: tutti gli alzacristalli sono a comune negativo. Per l'alzacristallo anteriore lato guida
interrompere il filo ROSSO/NERO con tacca AZZURRA (positivo in fase di chiusura) che si trova sul pulsante di
comando nella portiera. Per l'alzacristallo anteriore lato passeggero interrompere il filo VERDE/BIANCO con tacca
AZZURRA (positivo in fase di chiusura). Per l'alzacristallo posteriore lato guida interrompere il filo ROSSO/VERDE con
tacca AZZURRA (positivo in fase di chiusura). Per l'alzacristallo posteriore lato passeggero interrompere il filo
BLU/BIANCO con tacca AZZURRA (positivo in fase di chiusura). Tali fili si trovano nel fascio di cavi proveniente dal
passacavo porta lato guida.
PULSANTE PORTE: collegarsi al filo ROSSO/BIANCO con tacca AZZURRA che si trova nel fascio di cavi presente
sotto la copertura in plastica del montante parabrezza lato guida.
PULSANTE BAULE: collegarsi al filo NERO/AZZURRO con tacca AZZURRA collegato alla luce plafoniera del baule.
NOTA: se disponibile, escludere il sensore di assorbimento dell’allarme.
