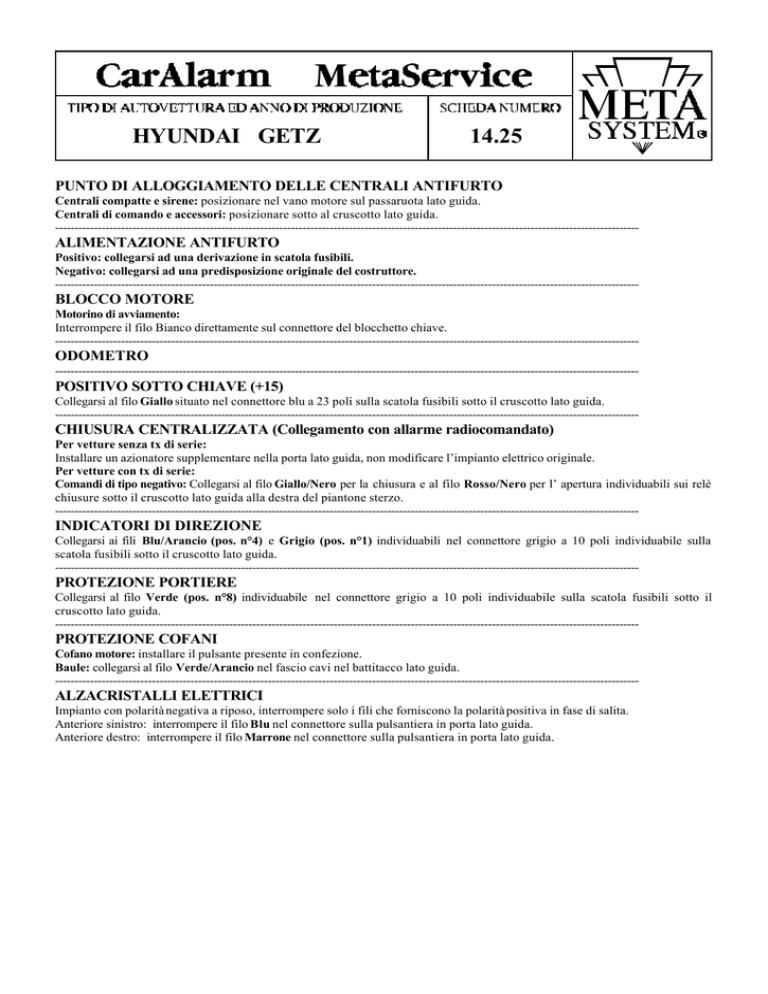

HYUNDAI GETZ
14.25
PUNTO DI ALLOGGIAMENTO DELLE CENTRALI ANTIFURTO
Centrali compatte e sirene: posizionare nel vano motore sul passaruota lato guida.
Centrali di comando e accessori: posizionare sotto al cruscotto lato guida.
-------------------------------------------------------------------------------------------------------------------------------------------------------
ALIMENTAZIONE ANTIFURTO
Positivo: collegarsi ad una derivazione in scatola fusibili.
Negativo: collegarsi ad una predisposizione originale del costruttore.
-------------------------------------------------------------------------------------------------------------------------------------------------------
BLOCCO MOTORE
Motorino di avviamento:
Interrompere il filo Bianco direttamente sul connettore del blocchetto chiave.
-------------------------------------------------------------------------------------------------------------------------------------------------------
ODOMETRO
-------------------------------------------------------------------------------------------------------------------------------------------------------
POSITIVO SOTTO CHIAVE (+15)
Collegarsi al filo Giallo situato nel connettore blu a 23 poli sulla scatola fusibili sotto il cruscotto lato guida.
-------------------------------------------------------------------------------------------------------------------------------------------------------
CHIUSURA CENTRALIZZATA (Collegamento con allarme radiocomandato)
Per vetture senza tx di serie:
Installare un azionatore supplementare nella porta lato guida, non modificare l’impianto elettrico originale.
Per vetture con tx di serie:
Comandi di tipo negativo: Collegarsi al filo Giallo/Nero per la chiusura e al filo Rosso/Nero per l’ apertura individuabili sui relè
chiusure sotto il cruscotto lato guida alla destra del piantone sterzo.
-------------------------------------------------------------------------------------------------------------------------------------------------------
INDICATORI DI DIREZIONE
Collegarsi ai fili Blu/Arancio (pos. n°4) e Grigio (pos. n°1) individuabili nel connettore grigio a 10 poli individuabile sulla
scatola fusibili sotto il cruscotto lato guida.
-------------------------------------------------------------------------------------------------------------------------------------------------------
PROTEZIONE PORTIERE
Collegarsi al filo Verde (pos. n°8) individuabile nel connettore grigio a 10 poli individuabile sulla scatola fusibili sotto il
cruscotto lato guida.
-------------------------------------------------------------------------------------------------------------------------------------------------------
PROTEZIONE COFANI
Cofano motore: installare il pulsante presente in confezione.
Baule: collegarsi al filo Verde/Arancio nel fascio cavi nel battitacco lato guida.
-------------------------------------------------------------------------------------------------------------------------------------------------------
ALZACRISTALLI ELETTRICI
Impianto con polarità negativa a riposo, interrompere solo i fili che forniscono la polarità positiva in fase di salita.
Anteriore sinistro: interrompere il filo Blu nel connettore sulla pulsantiera in porta lato guida.
Anteriore destro: interrompere il filo Marrone nel connettore sulla pulsantiera in porta lato guida.
