Suzuki Gsxr 1000 2007

Suzuki Gsxr 1000 2007

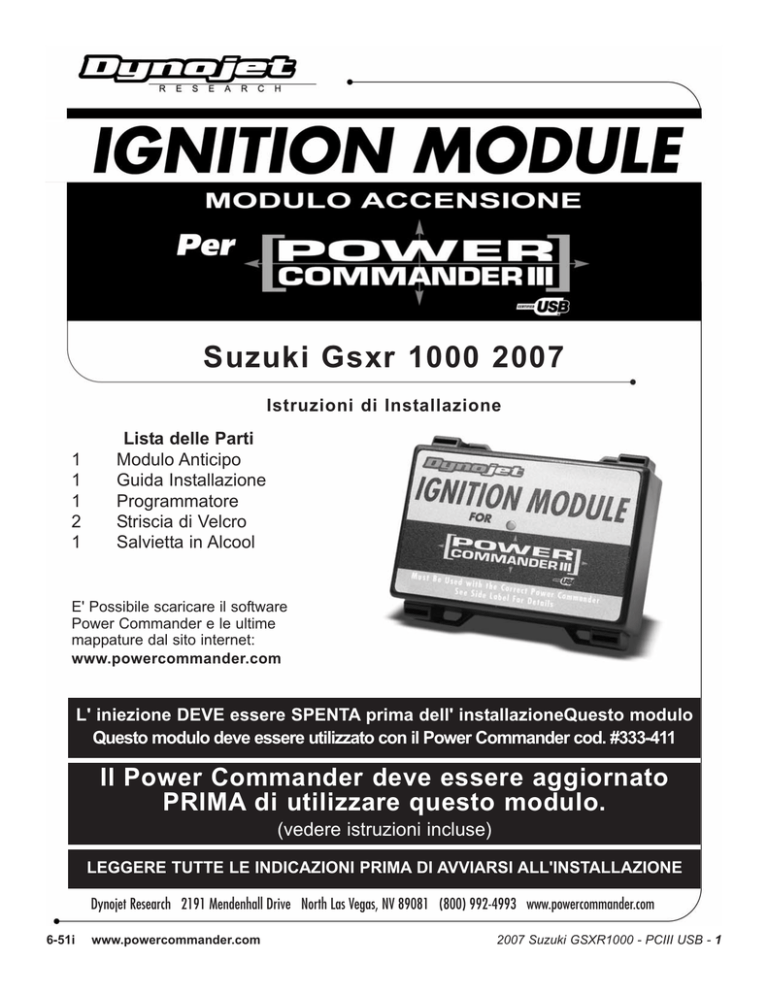

Istruzioni di Installazione
1
1
1
2
1
Lista delle Parti
Modulo Anticipo
Guida Installazione
Programmatore
Striscia di Velcro
Salvietta in Alcool
E' Possibile scaricare il software
Power Commander e le ultime
mappature dal sito internet:
www.powercommander.com
L' iniezioneThe
DEVE
ignition
essere
MUST
SPENTA
be turned
primaOFF
dell'before
installazioneQuesto
installation! modulo
This
Questo
module
modulo
is intended
deve essere
to be used
utilizzato
in conjunction
con il Power
withCommander
Power Commander
cod. #333-411
#418-411
Il Power
Commander
deve
essere
aggiornato
Before
this module
can
be used
the
PRIMA
di utilizzare
questo
modulo.
Power
Commander
must
first be
updated.
(see
included
instructions)
(vedere
istruzioni
incluse)
LEGGERE
TUTTEALL
LE INDICAZIONI
PRIMA
DI AVVIARSI
ALL'INSTALLAZIONE
PLEASE READ
DIRECTIONS
BEFORE
STARTING
INSTALLATION
Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89081 (800) 992-4993 www.powercommander.com
6-51i
www.powercommander.com
2007 Suzuki GSXR1000 - PCIII USB - 1
1)
Rimuovere la sella principale.
2)
Posizionare il Modulo Accensione nell’area
sottosella e far scorrere il cablaggio fino alla
parte anteriore della moto.
3)
Far scorrere il cablaggio al di sotto della
staffa del telaietto e lungo il lato destro della
batteria (Fig. A).
4)
Collegare il cavo di massa dal Modulo
Accensione al terminale negativo della
batteria (Fig. A).
5)
Rimuovere i bulloni che fissano la parte
posteriore del serbatoio benzina.
6)
Far scorrere il cablaggio del modulo
nell’alloggiamento telaio del serbatoio
benzina (Fig. B).
7)
Riposizionare il serbatoio benzina e fissare i
bulloni.
8)
Sollevare la parte anteriore del serbatoio
benzina.
9)
Rimuovere l’airbox.
10)
Far scorrere il cablaggio del Modulo
Accensione sul lato destro del corpo
farfallato (Fig. C).
Fig. A
Cavo di massa
Fig. B
Cablaggio dal Modulo
Fig. C
Cablaggio dal Modulo
Cablaggio dal Modulo
6-51i
www.powercommander.com
2007 Suzuki GSXR1000 - PCIII USB - 2
Fig. D
11)
Scollegare i connettori originali da ogni
singola bobina (Fig. A).
12)
Collegare i connettori del Modulo Accensione
in linea con il cablaggio originale e le bobine
(Fig. E).
13)
Localizzare il connettore del pickup
dell’albero motore (Fig. F). Questo connettore
di colore BIANCO a 2 pin proviene dal
coperchio destro del motore.
Fig. E
Connettori originali
Cablaggio del Modulo
Fig. F
Connettore pickup albero motore
6-51i
www.powercommander.com
2007 Suzuki GSXR1000 - PCIII USB - 3
Fig G
Connettori Modulo
14)
Collegare i connettori BIANCHI dal Modulo
Accensione in linea con i connettori
originali del cablaggio e del pickup albero
motore (Fig. G).
15)
Posizionare il Modulo Accensione nel vano
portaoggetti della moto. Può essere fissato
vicino o sopra il Power Commander se
necessario, utilizzando il velcro fornito
(Fig. H). Prima di applicare le parti adesive
pulire bene entrambe le superfici con la
salvietta in alcool fornita.
16)
Inserire il connettore di colore Bianco a 10
Pin del Modulo Accensione alla porta di
espansione bianca del PCIII. Se si stanno
utilizzando altri accessori, scollegarli dal
PCIII e collegarli alla porta di espansione del
Modulo Accensione.
17)
Reinstallare l’airbox ed il serbatoio benzina.
Fig.H
Connettori originali
Il Modulo Accensione è fornito senza variazioni nella
curva di accensione. Per ottimizzare l’anticipo di
accensione si raccomanda di portare la moto presso un
Power Commander Tuning Center Approvato o di
richiedere la mappa anticipo per l’ Italia all’indirizzo :
[email protected]
Con l’installazione del Modulo Accensione su questa
moto è ora possibile collegare il Cambio Elettronico
Dynojet :
http://www.powercommander.com/quickshift.shtml
http://www.powercommander.it/it/appli_accessori.html#1
6-51i
www.powercommander.com
2007 Suzuki GSXR1000 - PCIII USB - 4
