Kawasaki ZX6R-RR 2005-2006

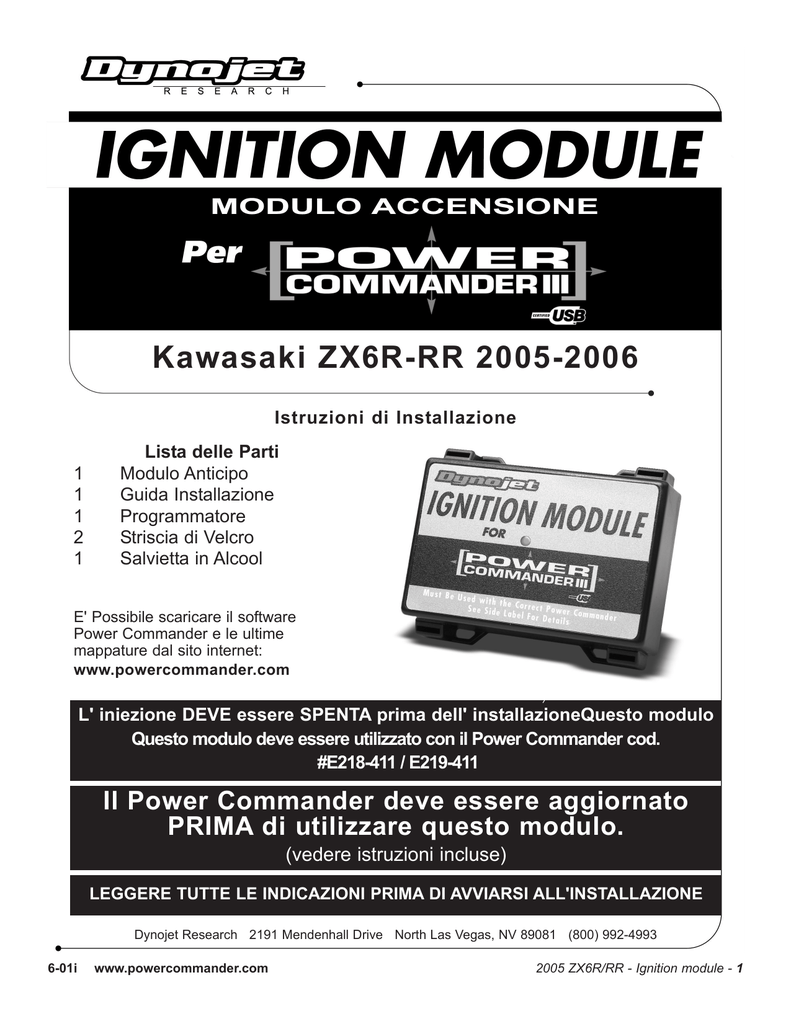

Kawasaki ZX6R-RR 2005-2006 Istruzioni di Installazione 1 1 1 2 1 Lista delle Parti Modulo Anticipo Guida Installazione Programmatore Striscia di Velcro Salvietta in Alcool E' Possibile scaricare il software Power Commander e le ultime mappature dal sito internet: www.powercommander.com L' iniezione DEVE essere SPENTA prima dell' installazioneQuesto modulo Questo modulo deve essere utilizzato con il Power Commander cod. #E218-411 / E219-411 Il Power Commander deve essere aggiornato PRIMA di utilizzare questo modulo. (vedere istruzioni incluse) LEGGERE TUTTE LE INDICAZIONI PRIMA DI AVVIARSI ALL'INSTALLAZIONE Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89081 (800) 992-4993 6-01i www.powercommander.com 2005 ZX6R/RR - Ignition module - 1 Rimuovere la sella del pilota. 2 Sollevare la parte anteriore del serbatoio benzina. 3 Allentare le 4 fascette che fissano l'airbox al corpo farfallato (Fig. A) Rimuovere il bullone che fissa l'airbox nella parte anteriore. Non è necessario rimuovere completamente l'airbox per installare i connettori, sollevarlo lo spazio necessario per accedere alle bobine. 4 Posizionare il Modulo accensione vicino al Power Commander. Far scorrere il cablaggio fino alla parte anteriore della moto passando verso il lato sinistro del telaio. 5 Scollegare il connettore del cablaggio originale da ogni singola bobina (Fig. B). 6 Collegare i connettori del Modulo Accensione in linea con i connettori e le bobine originali. (Fig. C). Fig. A 1 Fig. B Allentare queste viti Scollegare i connettori del cablaggio originale Colori dei cavi del Modulo Accensione: ARANCIONE - Cilindro #1 (sinistra) Fig. C GIALLO - Cilindro #2 VERDE - Cilindro #3 BLU - Cilindro #4 6-01i www.powercommander.com 2005 ZX6R/RR - Ignition module - 2 7 Localizzare il connettore del pickup dell'albero motore (Fig. D). Questo connettore di colore NERO con 4 pin e proviene dal coperchio carter motore destro. Fig. D Scollegare questo connettore. Scollegare il connettore dell'albero motore Connettori del Modulo Accensione 8 Collegare i connettori dal Modulo Accensione in linea con i connettori originali (Fig. E). 9 Collegare il cavo di massa dal Modulo Accensione al terminale negativo della batteria (Fig. F). Fig. E Ground wire from PCIII Connettori originali Cavo di massa Fig F Cablaggio del Modulo Accensione 6-01i www.powercommander.com 2005 ZX6R/RR - Ignition module - 3 Fig. G 10 Installare il Modulo accensione sopra o vicino al Power Commander, utilizzando il velcro fornito. Prima di applicare le parti adesive pulire bene entrambe le superfici con la salvietta in alcool. 11 Collegare il connettore bianco a 10 pin dal Modulo Accensione alla porta di espansione del Power Commander. Se si sta utilizzando il cambio elettronico, scollegare il cambio elettronico dal Pc3usb e collegarlo al Modulo Accensione. 12 Reinstallare l'airbox ed il serbatoio benzina. Modulo Accensione Connessione per cambio elettronico 6-01i www.powercommander.com 2005 ZX6R/RR - Ignition module - 4
