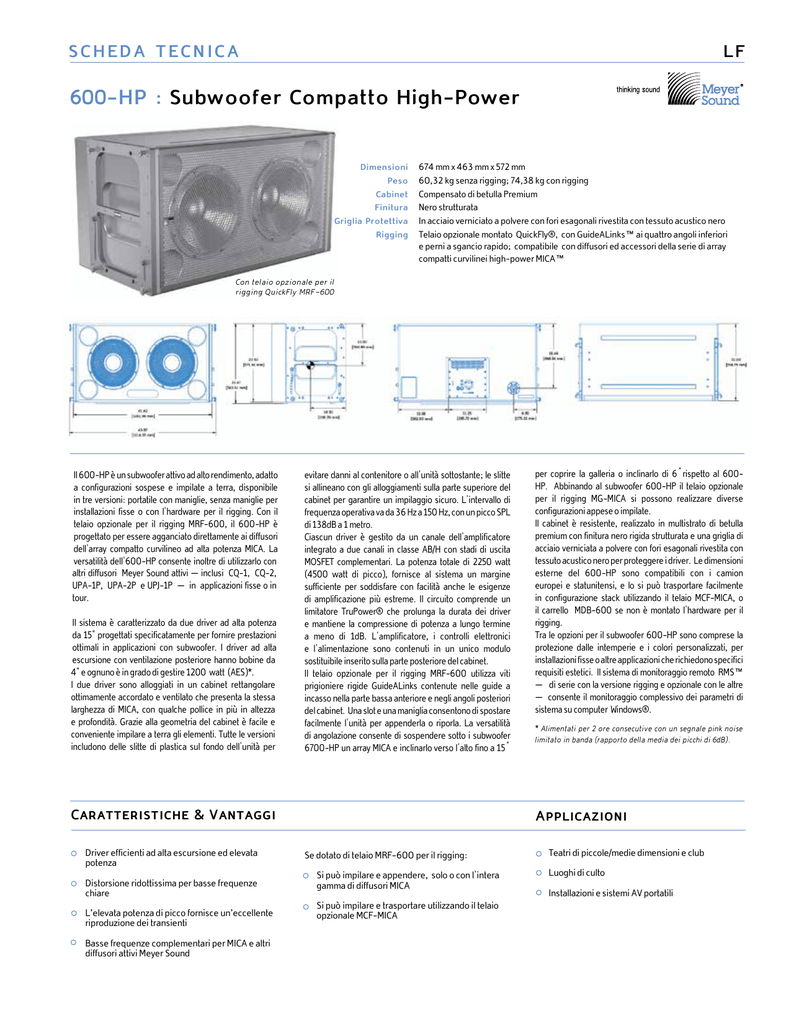

600-HP : Subwoofer Compatto High-Power

SCHEDA TECNICA
LF
600-HP : Subwoofer Compatto High-Power
Dimensioni
674 mm x 463 mm x 572 mm
Peso
60,32 kg senza rigging; 74,38 kg con rigging
Cabinet Compensato di betulla Premium
Finitura Nero strutturata
Griglia Protettiva In acciaio verniciato a polvere con fori esagonali rivestita con tessuto acustico nero
Rigging Telaio opzionale montato QuickFly®, con GuideALinks™ ai quattro angoli inferiori
e perni a sgancio rapido; compatibile con diffusori ed accessori della serie di array
compatti curvilinei high-power MICA™
Con telaio opzionale per il
rigging QuickFly MRF-600
Il 600-HP è un subwoofer attivo ad alto rendimento, adatto
a configurazioni sospese e impilate a terra, disponibile
in tre versioni: portatile con maniglie, senza maniglie per
installazioni fisse o con l'hardware per il rigging. Con il
telaio opzionale per il rigging MRF-600, il 600-HP è
progettato per essere agganciato direttamente ai diffusori
dell'array compatto curvilineo ad alta potenza MICA. La
versatilità dell'600-HP consente inoltre di utilizzarlo con
altri diffusori Meyer Sound attivi — inclusi CQ-1, CQ-2,
UPA-1P, UPA-2P e UPJ-1P — in applicazioni fisse o in
tour.
Il sistema è caratterizzato da due driver ad alta potenza
da 15" progettati specificatamente per fornire prestazioni
ottimali in applicazioni con subwoofer. I driver ad alta
escursione con ventilazione posteriore hanno bobine da
4" e ognuno è in grado di gestire 1200 watt (AES)*.
I due driver sono alloggiati in un cabinet rettangolare
ottimamente accordato e ventilato che presenta la stessa
larghezza di MICA, con qualche pollice in più in altezza
e profondità. Grazie alla geometria del cabinet è facile e
conveniente impilare a terra gli elementi. Tutte le versioni
includono delle slitte di plastica sul fondo dell'unità per
evitare danni al contenitore o all'unità sottostante; le slitte
si allineano con gli alloggiamenti sulla parte superiore del
cabinet per garantire un impilaggio sicuro. L'intervallo di
frequenza operativa va da 36 Hz a 150 Hz, con un picco SPL
di 138dB a 1 metro.
Ciascun driver è gestito da un canale dell'amplificatore
integrato a due canali in classe AB/H con stadi di uscita
MOSFET complementari. La potenza totale di 2250 watt
(4500 watt di picco), fornisce al sistema un margine
sufficiente per soddisfare con facilità anche le esigenze
di amplificazione più estreme. Il circuito comprende un
limitatore TruPower® che prolunga la durata dei driver
e mantiene la compressione di potenza a lungo termine
a meno di 1dB. L'amplificatore, i controlli elettronici
e l'alimentazione sono contenuti in un unico modulo
sostituibile inserito sulla parte posteriore del cabinet.
Il telaio opzionale per il rigging MRF-600 utilizza viti
prigioniere rigide GuideALinks contenute nelle guide a
incasso nella parte bassa anteriore e negli angoli posteriori
del cabinet. Una slot e una maniglia consentono di spostare
facilmente l'unità per appenderla o riporla. La versatilità
di angolazione consente di sospendere sotto i subwoofer
6700-HP un array MICA e inclinarlo verso l'alto fino a 15°
Caratteristiche & Vantaggi
Driver efficienti ad alta escursione ed elevata
potenza
Distorsione ridottissima per basse frequenze
chiare
L’elevata potenza di picco fornisce un’eccellente
riproduzione dei transienti
Basse frequenze complementari per MICA e altri
diffusori attivi Meyer Sound
per coprire la galleria o inclinarlo di 6°rispetto al 600HP. Abbinando al subwoofer 600-HP il telaio opzionale
per il rigging MG-MICA si possono realizzare diverse
configurazioni appese o impilate.
Il cabinet è resistente, realizzato in multistrato di betulla
premium con finitura nero rigida strutturata e una griglia di
acciaio verniciata a polvere con fori esagonali rivestita con
tessuto acustico nero per proteggere i driver. Le dimensioni
esterne del 600-HP sono compatibili con i camion
europei e statunitensi, e lo si può trasportare facilmente
in configurazione stack utilizzando il telaio MCF-MICA, o
il carrello MDB-600 se non è montato l'hardware per il
rigging.
Tra le opzioni per il subwoofer 600-HP sono comprese la
protezione dalle intemperie e i colori personalizzati, per
installazioni fisse o altre applicazioni che richiedono specifici
requisiti estetici. Il sistema di monitoraggio remoto RMS™
— di serie con la versione rigging e opzionale con le altre
— consente il monitoraggio complessivo dei parametri di
sistema su computer Windows®.
* Alimentati per 2 ore consecutive con un segnale pink noise
limitato in banda (rapporto della media dei picchi di 6dB).
Applicazioni
Se dotato di telaio MRF-600 per il rigging:
Si può impilare e appendere, solo o con l'intera
gamma di diffusori MICA
Si può impilare e trasportare utilizzando il telaio
opzionale MCF-MICA
Teatri di piccole/medie dimensioni e club
Luoghi di culto
Installazioni e sistemi AV portatili
Specifiche 600-HP
Note:
Acustica
Copertura
Intervallo di Frequenza operativa1
Risposta in Frequenza2
Risposta di Fase
Picco Massimo SPL3
Gamma Dinamica
360° (singola unità); varia con il numero di unità e la configurazione
Trasduttori
Ingressi Audio
Amplificatore
Alimentazione
36 Hz – 150 Hz
39 Hz – 130 Hz ±4 dB
46 Hz – 120 Hz ±30°
138 dB
>110 dB
2 driver da 15"
Impedenza nominale: 4Ω
Dimensione bobina: 4"
Capacità di gestione della potenza: 1200 W (AES)4
Tipo Differenziale, bilanciato elettronicamente
Intervallo massimo Modo Comune ±15 V DC, con messa a terra per assicurare protezione dai transienti
Connettori Ingresso femmina XLR con uscita loop XLR maschio o connettore VEAM all-inone (AC, audio e network integrati)
Impedenza d’Ingresso Differenziale 10 kΩ tra i poli 2 e 3
Cablaggio Polo 1: Chassis/terra attraverso morsetto di rete da 220 kΩ, 1000 pF, 15 V per
fornire un ground lift virtuale alle frequenze audio
Polo 2: Segnale +
Polo 3: Segnale –
Case: Terra e chassis
DC Blocking Blocco differenziale DC fino alla tensione massima in Modo Comune
CMRR >50 dB, normalmente 80 dB (50 Hz – 600 Hz)
Filtro RF Modo Comune: 425 kHz;
Modo Differenziale: 142 kHz
Filtro TIM Integrato nel segnale (<80 kHz)
Sensibilità Nominale d'Ingresso 0 dBV continua (1 V rms, 1,4 V picco) è di solito l’inizio del limiting per rumore e
musica
Livello d’Ingresso La sorgente audio deve essere in grado di produrre un minimo di +20 dBV (10
V rms, 14 V di picco) a 600 Ω per produrre il picco massimo SPL al di sopra
dell’ampiezza di banda operativa del diffusore
1. Intervallo massimo di frequenza
operativa raccomandato. La risposta
dipende da condizioni di carico e
acustica della sala.
2. In campo libero misurata a 4 metri
con risoluzione in frequenza ad 1/3 di
ottava.
3. Misurato a 1 metro in half-space.
4. Potenza misurata seguendo gli
standard AES: trasduttori alimentati
in continuo per 2 ore con segnale
pink noise limitato in banda avente
rapporto media picchi di 6 dB.
5. Wattaggio dell’amplificatore basato
sull’impulso massimo sinusoidale rms
in assenza di clip che l'amplificatore
produrrà per almeno 0,5 secondi
al carico di impedenza nominale;
entrambi i canali, 67 V rms su 4 ohm.
6. Potenza di picco basata sulla tensione
massima di picco che l’amplificatore
produrrà per almeno 100 ms al carico
di impedenza nominale; entrambi i
canali, 95 V di picco su 4 ohm.
7. Misurato utilizzando un segnale
d'ingresso Pink Noise.
8. Il cablaggio per l’alimentazione AC
deve avere sufficiente diametro
affinchè durante eventuali cali di
tensione il voltaggio non scenda
al di sotto dell’intervallo operativo
specificato.
.
Tipo A 2 canali con stadi di uscita MOSFET complementari
(classe AB/H)
Potenza d’Uscita5 2250 W (2 x 900 W)
Totale Uscita6 4500 W picco
THD, IM, TIM <,02%
Capacità di Carico 4 Ω per ciascun canale
Raffreddamento Raffreddamento ad aria forzata, due ventilatori (uno di riserva ad altissima velocità)
Connettore
Selezione del Voltaggio
Intervalli di Voltaggio Operativo
Punti Turn-on e Turn-off
Assorbimento di Corrente:
Corrente di riposo
Corrente Continua massima a lungo termine (>10 sec)7
Corrente Burst (<1 sec)8
Corrente di Picco a breve termine7
Corrente di Picco
RMS Network
250 V AC NEMA L6-20 twistlock, IEC-309 maschio, PowerCon o VEAM
Automatico, 2 intervalli, con rilevatore di tensione High/Low (ininterrotto)
95 V AC - 125 V AC; 208 V AC - 235 V AC, 50/60 Hz
85 V AC - 134 V AC; 165 V AC - 264 V AC, 50/60 Hz
0,64 A rms (115 V AC); 0,32 A rms (230 V AC); 0,85 A rms (100 V AC)
8,8 A rms (115 V AC); 4,4 A rms (230 V AC); 10 A rms (100 V AC)
19 A rms (115 V AC), 9,5 A rms (230 V AC), 22 A rms (100 V AC)
39 A (115 V AC), 20 A (230 V AC), 45 A (100 V AC)
7 A pk (115 V AC), 7 A pk (230 V AC), 10 A pk (100 V AC)
Dotato di due conduttori di rete twisted-pair, che riportano tutti i parametri di
funzionamento degli amplificatori al gestore del sistema host del computer.
600-HP — 04.149.004.01 A
© 2015
Meyer Sound Laboratories Inc.
Tutti i diritti sono riservati
meyer sound laboratories inc.
2832 San Pablo Avenue
Berkeley, CA 94702
T: +1 510 486.1166
F: +1 510 486.8356
[email protected]
www.meyersound.com
Architettura
Il diffusore è un sistema sub-bass attivo per impiego a terra o sospeso.
I trasduttori sono due driver da 15” (con bobina da 4”) ognuno tarato
per gestire 1200 Watt AES*.
Il diffusore è caratterizzato da un processing interno del segnale e da
un amplificatore a due canali. Ciascun canale dell’amplificatore è in
classe AB/H con stadi di uscita MOSFET complementari. Burst power:
2250 watt (4500 watt di picco) con un carico resistivo nominale di
4 Ohm. La distorsione (THD, IM, TIM) non eccede lo 0,02%. I circuiti di
protezione includono anche il limitatore True Power. L’ingresso audio
è bilanciato elettronicamente con un’impedenza di 10 kOhm e accetta
un segnale nominale (20 dBV per produrre il massimo SPL) di 0 dBV (1
V rms). I connettori sono di tipo XLR (A-3) maschio e femmina o VEAM
all-in-one (AC, audio e network integrati). E’ presente un filtro RF, e il
CMRR è maggiore di 50 dB (50 Hz – 500 Hz).
Le specifiche per un’unità tipo sono le seguenti, misurate alla
risoluzione di 1/3 d’ottava: intervallo di frequenza operativa da 36 Hz
a 150 Hz; risposta di fase ±30° da 46 Hz a 120 Hz; picco massimo
SPL di 138dB misurato a 1 metro in half-space.
L’alimentatore interno effettua la selezione automatica del voltaggio,
il filtraggio EMI, l’accensione progressiva e la soppressione delle
sovratensioni. I requisiti di alimentazione sono: corrente di linea
nominale di 100 V, 110 V o 230 V AC a 50 Hz o 60 Hz. Gli intervalli di
voltaggio operativo UL e CE vanno da 95 a 125 V AC e da 208 a 235 V
AC. L'assorbimento di corrente durante il burst è 19 A rms a 115 V AC,
9,5A rms a 230V AC e 22A rms a 100V AC. Il picco di
corrente durante l’accensione progressiva non eccede i 7 A a 115V
AC. I connettori AC sono NEMA L6-20, IEC 309 maschio, PowerCon o
connettori VEAM all-in-one.
CE APPROVAL LABEL SMALL
30.050.035.04_E
KMK 2/25/08 ECO#11253
Il diffusore è predisposto per accogliere il modulo elettronico opzionale
RMS Meyer Sound per il monitoraggio remoto.
I componenti del diffusore sono alloggiati in un cabinet in compensato
di betulla premium con finitura nero rigida strutturata. L'unità può
essere dotata di un telaio per il rigging opzionale, ed è disponibile in
versione con e senza maniglie per il trasporto. Dimensioni: 1052 mm
x 572 mm x 559 mm. Peso: 82,55 kg. Peso con rigging 97,52 kg.
Il diffusore è il subwoofer compatto ad alta potenza Meyer Sound
600-HP.
* Alimentati per 2 ore consecutive con un segnale pink noise
limitato in banda (rapporto della media dei picchi di 6 dB).
