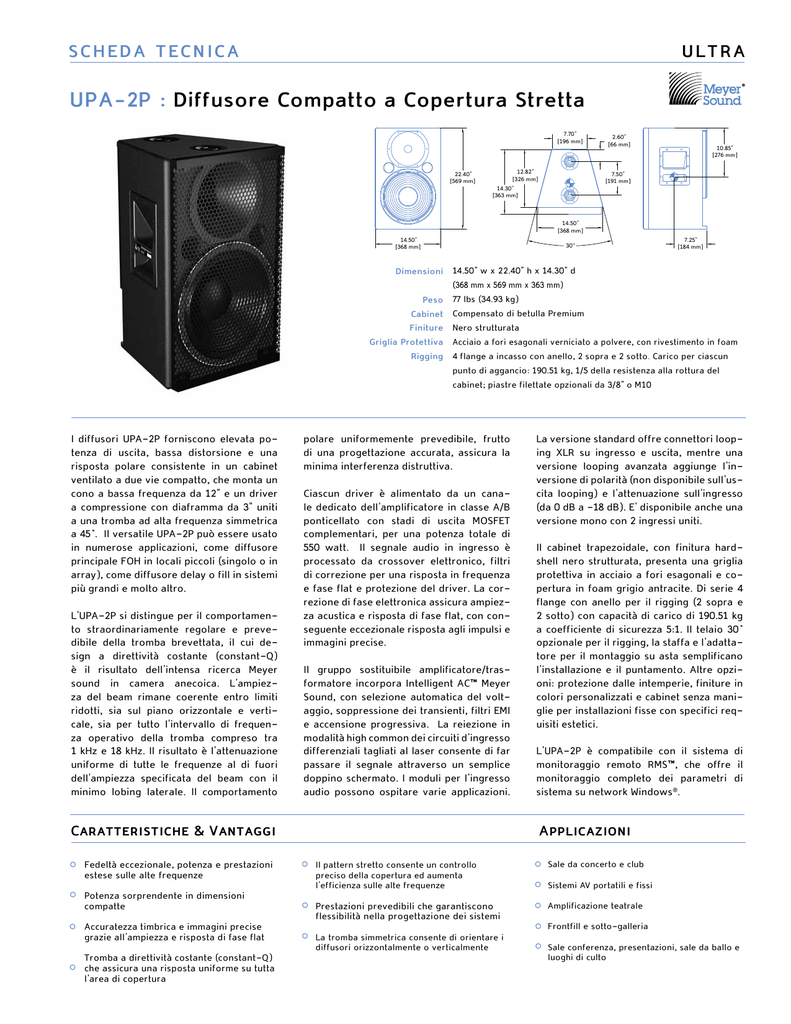

UPA-2P : Diffusore Compatto a Copertura Stretta

SCHEDA TECNICA
ULTRA
UPA-2P : Diffusore Compatto a Copertura Stretta
7.70"
[196 mm]
22.40"
[569 mm]
12.82"
[326 mm]
14.30"
[363 mm]
2.60"
[66 mm]
10.85"
[276 mm]
7.50"
[191 mm]
14.50"
[368 mm]
14.50"
[368 mm]
30°
7.25"
[184 mm]
Dimensioni 14.50" w x 22.40" h x 14.30" d
(368 mm x 569 mm x 363 mm)
Peso 77 lbs (34.93 kg)
Cabinet Compensato di betulla Premium
Finiture Nero strutturata
Griglia Protettiva Acciaio a fori esagonali verniciato a polvere, con rivestimento in foam
Rigging 4 flange a incasso con anello, 2 sopra e 2 sotto. Carico per ciascun
punto di aggancio: 190.51 kg, 1/5 della resistenza alla rottura del
cabinet; piastre filettate opzionali da 3/8" o M10
I diffusori UPA-2P forniscono elevata potenza di uscita, bassa distorsione e una
risposta polare consistente in un cabinet
ventilato a due vie compatto, che monta un
cono a bassa frequenza da 12" e un driver
a compressione con diaframma da 3" uniti
a una tromba ad alta frequenza simmetrica
a 45°. Il versatile UPA-2P può essere usato
in numerose applicazioni, come diffusore
principale FOH in locali piccoli (singolo o in
array), come diffusore delay o fill in sistemi
più grandi e molto altro.
L'UPA-2P si distingue per il comportamento straordinariamente regolare e prevedibile della tromba brevettata, il cui design a direttività costante (constant-Q)
è il risultato dell'intensa ricerca Meyer
sound in camera anecoica. L'ampiezza del beam rimane coerente entro limiti
ridotti, sia sul piano orizzontale e verticale, sia per tutto l'intervallo di frequenza operativo della tromba compreso tra
1 kHz e 18 kHz. Il risultato è l'attenuazione
uniforme di tutte le frequenze al di fuori
dell'ampiezza specificata del beam con il
minimo lobing laterale. Il comportamento
polare uniformemente prevedibile, frutto
di una progettazione accurata, assicura la
minima interferenza distruttiva.
Ciascun driver è alimentato da un canale dedicato dell'amplificatore in classe A/B
ponticellato con stadi di uscita MOSFET
complementari, per una potenza totale di
550 watt. Il segnale audio in ingresso è
processato da crossover elettronico, filtri
di correzione per una risposta in frequenza
e fase flat e protezione del driver. La correzione di fase elettronica assicura ampiezza acustica e risposta di fase flat, con conseguente eccezionale risposta agli impulsi e
immagini precise.
Il gruppo sostituibile amplificatore/trasformatore incorpora Intelligent AC™ Meyer
Sound, con selezione automatica del voltaggio, soppressione dei transienti, filtri EMI
e accensione progressiva. La reiezione in
modalità high common dei circuiti d'ingresso
differenziali tagliati al laser consente di far
passare il segnale attraverso un semplice
doppino schermato. I moduli per l'ingresso
audio possono ospitare varie applicazioni.
Caratteristiche & Vantaggi
Fedeltà eccezionale, potenza e prestazioni
estese sulle alte frequenze
Potenza sorprendente in dimensioni
compatte
Accuratezza timbrica e immagini precise
grazie all'ampiezza e risposta di fase flat
Tromba a direttività costante (constant-Q)
che assicura una risposta uniforme su tutta
l'area di copertura
La versione standard offre connettori looping XLR su ingresso e uscita, mentre una
versione looping avanzata aggiunge l'inversione di polarità (non disponibile sull'uscita looping) e l'attenuazione sull'ingresso
(da 0 dB a -18 dB). E' disponibile anche una
versione mono con 2 ingressi uniti.
Il cabinet trapezoidale, con finitura hardshell nero strutturata, presenta una griglia
protettiva in acciaio a fori esagonali e copertura in foam grigio antracite. Di serie 4
flange con anello per il rigging (2 sopra e
2 sotto) con capacità di carico di 190.51 kg
a coefficiente di sicurezza 5:1. Il telaio 30°
opzionale per il rigging, la staffa e l'adattatore per il montaggio su asta semplificano
l'installazione e il puntamento. Altre opzioni: protezione dalle intemperie, finiture in
colori personalizzati e cabinet senza maniglie per installazioni fisse con specifici requisiti estetici.
L'UPA-2P è compatibile con il sistema di
monitoraggio remoto RMS™, che offre il
monitoraggio completo dei parametri di
sistema su network Windows®.
Applicazioni
Il pattern stretto consente un controllo
preciso della copertura ed aumenta
l'efficienza sulle alte frequenze
Sale da concerto e club
Prestazioni prevedibili che garantiscono
flessibilità nella progettazione dei sistemi
Amplificazione teatrale
La tromba simmetrica consente di orientare i
diffusori orizzontalmente o verticalmente
Sistemi AV portatili e fissi
Frontfill e sotto-galleria
Sale conferenza, presentazioni, sale da ballo e
luoghi di culto
Specifiche UPA-2P
Note:
Acustica
Copertura
Intervallo di Frequenza Operativa1
Risposta in Frequenza2
Risposta di Fase
Picco Massimo SPL3
Gamma Dinamica
Orizzontale
Verticale
Crossover4
60 Hz - 18 kHz
80 Hz - 17 kHz ±4 dB
600 Hz - 16 kHz ±35°
133 dB
>110 dB
45°
45°
1000 Hz
Trasduttori
Bassa Frequenza
Alta Frequenza
Ingressi Audio
Tipo
Intervallo massimo Modo Comune
Connettori
Impedenza d’Ingresso
Cablaggio
DC Blocking
CMRR
Filtro RF
Filtro TIM
Sensibilità Nominale d'Ingresso
Livello d’Ingresso
Amplificatore
Alimentazione
Tipo
Potenza d’Uscita7
THD, IM, TIM
Capacità di Carico
Raffreddamento
Connettore
Selezione del Voltaggio
Intervalli di Voltaggio Operativo
Punti Turn-on e Turn-off8
Assorbimento di corrente: Corrente di riposo
Corrente Continua massima a lungo termine (>10 sec)
Corrente Burst (<1 sec)
Corrente di Picco a breve termine
Corrente di Picco
RMS Network (opzionale)
Un driver da 12"
Impedenza nominale: 2 Ω
Dimensione bobina: 3"
Capacità di gestione della potenza: 400 W (AES)5
Un driver a compressione da 3"
Impedenza nominale: 16 Ω
Dimensione bobina: 3"
Dimensione diaframma: 3"
Dimensione uscita: 1.4" throat
Capacità di gestione della potenza: 100 W (AES)5
Differenziale, bilanciato elettronicamente
±15 V DC, con messa a terra per assicurare protezione dai transienti
Ingresso femmina XLR con uscita loop XLR maschio o VEAM all-in-one
(AC, audio e network integrati)
Differenziale 10 kΩ tra i poli 2 e 3
Polo 1: Chassis/terra attraverso morsetto di rete da 220 kΩ, 1000 pF,
15 V per fornire un ground lift virtuale alle frequenze audio
Polo 2: Segnale +
Polo 3: Segnale – (switch opzionale per l’inversione della polarità)6
Case: Terra e chassis
Blocco differenziale DC fino alla tensione massima in Modo Comune
>50 dB, normalmente 80 dB (50 Hz – 500 Hz)
Modo Comune: 425 kHz; Modo Differenziale: 142 kHz
<80 kHz, integrato nel processing del segnale
0 dBV continua (1 V rms, 1.4 V picco) è di solito l’inizio del limiting per
rumore e musica
La sorgente audio deve essere in grado di produrre +20 dBV (10 V
rms, 14 V di picco) a 600 Ω per produrre il picco massimo SPL al di
sopra dell’ampiezza di banda operativa del diffusore
2 canali con stadi di uscita MOSFET complementari (classe AB/bridged)
Totale 550 W
<.02 %
2 Ω canale Low, 16 Ω canale High
A convezione; uscita 24 V DC per una ventola esterna opzionale
PowerCon oppure VEAM
Automatico, continuo da 90 V AC a 265 V AC
100 V AC - 240 V AC; 50/60 Hz
90 V AC on, no turn-off, only fuse-protect above 265 V AC
0.25 A rms (115 V AC); 0.13 A rms (230 V AC); 0.3 A rms (100 V AC)
2.8 A rms (115 V AC); 1.4 A rms (230 V AC); 3.2 A rms (100 V AC)
3.2 A rms (115 V AC); 1.6 A rms (230 V AC); 3.7 A rms (100 V AC)
5.0 A pk (115 V AC); 2.5 A pk (230 V AC); 5.8 A pk (100 V AC)
<9 A pk (115 V AC and 230 V AC)
Dotato di 2 conduttori di rete twisted-pair che riportano i parametri di
funzionamento dell'amplificatore al gestore del sistema host.
1. Intervallo massimo di frequenza
operativa raccomandato. La risposta
dipende da condizioni di carico e
acustica della sala.
2. In campo libero misurata a 4 metri
con risoluzione in frequenza ad 1/3 di
ottava.
3. Misurato a 1 metro.
4. A questa frequenza, le frequenze
medie e alte dei trasduttori
producono livelli equivalenti di
pressione sonora.
5. Potenza misurata seguendo gli
standard AES: trasduttori alimentati
in continuo per 2 ore con segnale
pink noise limitato in banda avente
rapporto media picchi di 6 dB.
6. Disponibili 2 moduli input addizionali
opzionali, con interruttore per
invertire la polarità e attenuatore (da
0 dB a -18 dB), uno con uscita loop,
l’altro con 2 ingressi mono unificati.
7. Wattaggio dell’amplificatore basato
sull’impulso massimo sinusoidale rms
in assenza di clip che l'amplificatore
produrrà al carico di impedenza
nominale. Il canale Low 30 V rms (42 V
pk) su 2 ohms; il canale High 32 V rms
(45 V pk) su 16 ohms.
8. Non è presente nessun sistema di
spegnimento automatico. In caso di
tensioni superiori a 265 V AC l'unità
è protetta dai fusibili, ma possono
verificarsi danni permanenti alla rete
elettrica. Tensioni inferiori a 90 V AC
possono causare un funzionamento ad
intermittenza.
Made by Meyer Sound Laboratories
Berkeley, California USA
European Office:
Meyer Sound Lab. GmbH
Carl Zeiss Strasse 13
56751 Polch, Germany
UPA-2P - 04.077.017.01 A
Copyright © 2015
Meyer Sound Laboratories Inc.
Tutti i diritti sono riservati
meyer sound laboratories inc.
2832 San Pablo Avenue
Berkeley, CA 94702
T: +1 510 486.1166
F: +1 510 486.8356
[email protected]
www.meyersound.com
Architettura
Il diffusore è un sistema attivo full-range. I trasduttori constano
in un driver con diametro da 12" e un driver a compressione
con diaframma da 3" su tromba conica simmetrica a 45°
orizzontali e 45° verticali.
Il diffusore incorpora un processore elettronico e un
amplificatore a 2 canali. Le funzioni di processing includono
equalizzazione, correzione di fase, ripartizione del segnale e
protezione per le sezioni delle alte e basse frequenze. Punto di
crossover a 1 kHz. Ciascun canale dell'amplificatore è in classe
A/B ponticellato con stadi di uscita MOSFET complementari.
La capacità di carico è di 550 watt totali con carico resistivo
nominale a 16 ohm per il canale ad alta frequenza e 2 ohm per
il canale a bassa frequenza. La distorsione (THD, IM, TIM) non
supera lo 0.02%.
Le specifiche delle prestazioni per una unità tipo sono le
seguenti, misurate ad 1/3 di risoluzione d'ottava: Intervallo di
frequenza operativa da 60 Hz a 18 kHz. Riposta di fase ±35°
da 600 Hz a 16 kHz. Picco massimo SPL 133 dB a 1 metro.
Copertura orizzontale di 45° e copertura verticale di 45°.
Ingresso audio bilanciato elettronicamente con impedenza di
10 kOhm che accetta un segnale nominale di 0 dBV (1 V rms, 1.4
V pk). Connettori di tipo XLR (A-3) femmina con loop maschio
in parallelo. Filtraggio RF e CMRR maggiore di 80 dB da 50 Hz
a 500 Hz. Disponibili come opzione due moduli aggiuntivi con
attenuatore e switch per l'inversione di polarità: uno con uscita
loop-through e l'altro con due ingressi uniti anzichè ingresso
e uscita loop-through.
L'alimentatore interno effettua la selezione automatica del
voltaggio, il filtraggio EMI, l'accensione progressiva e la
soppressione delle sovratensioni. I requisiti di alimentazione
sono: corrente di linea nominale 100, 110 o 230 V AC a 50 o 60
Hz. L'intervallo di voltaggio operativo UL e CE è compreso tra
100 e 240 V AC. L'assorbimento massimo di corrente di picco
durante il burst è 5 A a 115 V AC, 2.5 A a 230 V AC e 5.8 A a 100
V AC. Il picco di corrente durante l'accensione progressiva non
eccede i 9 A a 115 V AC. I connettori per l'alimentazione AC
sono PowerCon o VEAM all-in-one multipolo.
Il sistema di diffusori è predisposto per l'installazione del
sistema di monitoraggio remoto Meyer Sound RMS opzionale.
Tutti i componenti del diffusore sono alloggiati in un cabinet
trapezoidale con fessure acustiche costruito in multistrato di
betulla premium con finitura hard-shell nero strutturata. La
griglia protettiva anteriore è in acciaio verniciato a polvere con
fori esagonali, rivestita in foam grigio antracite. Le dimensioni
sono: larghezza 368 mm x altezza 569 mm x profondità 363
mm). Il peso è 34.93 kg. I punti di rigging sono quattro flange
a incasso con anello, due sopra e due sotto, tarati a 190.51 kg
ciascuno, in base a un coefficiente di sicurezza 5:1.
Il diffusore è Meyer Sound UPA-2P.
