x treme misi configurazione

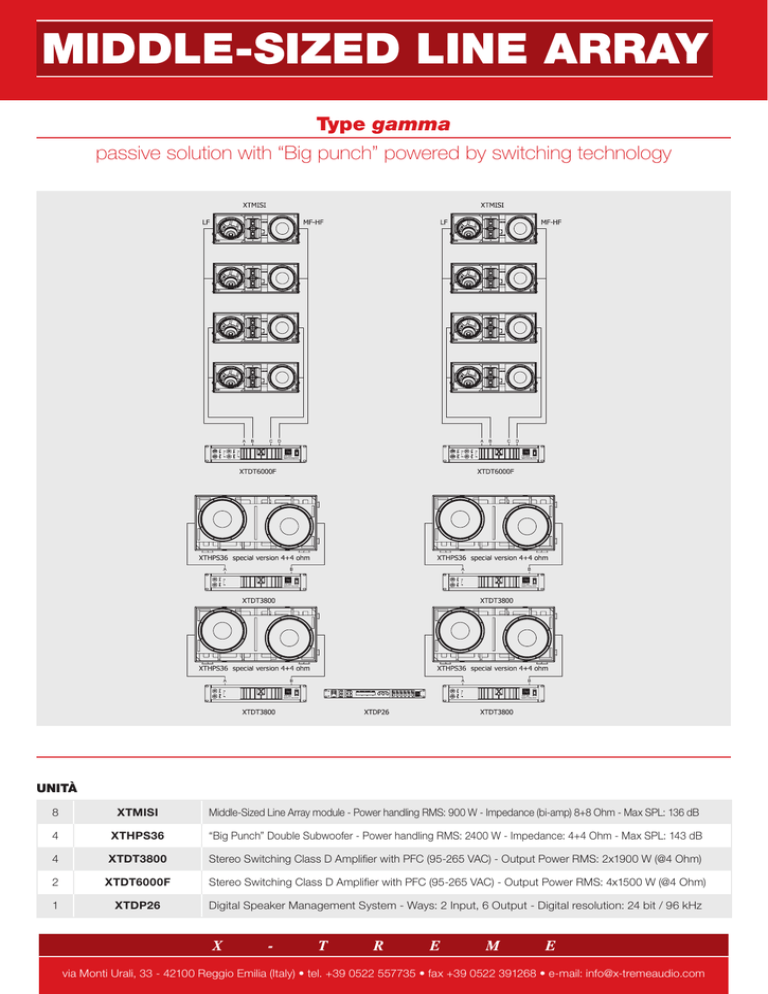

MIDDLE-SIZED LINE ARRAY
Type gamma
passive solution with “Big punch” powered by switching technology
UNITÀ
8
XTMISI
Middle-Sized Line Array module - Power handling RMS: 900 W - Impedance (bi-amp) 8+8 Ohm - Max SPL: 136 dB
4
XTHPS36
“Big Punch” Double Subwoofer - Power handling RMS: 2400 W - Impedance: 4+4 Ohm - Max SPL: 143 dB
4
XTDT3800
Stereo Switching Class D Amplifier with PFC (95-265 VAC) - Output Power RMS: 2x1900 W (@4 Ohm)
2
XTDT6000F
Stereo Switching Class D Amplifier with PFC (95-265 VAC) - Output Power RMS: 4x1500 W (@4 Ohm)
1
XTDP26
Digital Speaker Management System - Ways: 2 Input, 6 Output - Digital resolution: 24 bit / 96 kHz
via Monti Urali, 33 - 42100 Reggio Emilia (Italy) • tel. +39 0522 557735 • fax +39 0522 391268 • e-mail: [email protected]
System Configurations
APPLICAZIONI
DESCRIZIONE IN BREVE
• Medium/large scale touring;
• Central clusters, front fill, side fill, delay towers, etc...
• Medium/large open-air events, squares, etc…
• Stadiums, sports halls, arenas;
• Theme parks, circus shows;
• Theatres, auditoriums, music halls;
• Medium/large fixed installations;
• Large live clubs, music pubs and other live performance venues.
• Potenza totale diffusori: 16800 W RMS
• Potenza totale amplificatori: 27200 W RMS (@4 Ohm)
• Angolo di copertura orizzontale: 2 x 120°
• Distanza raggiungibile: 60-70 m
• Audience massima*: 
*Per questo tipo di configurazioni, un simbolo () rappresenta un pubblico di 1000 persone.
CONNETTORI
I diffusori XTMISI sono equipaggiati con una coppia di connettori
I subwoofer XTHPS36 utilizzano una coppia di NL4 Neutrik Spea-
Neutrik Speakon NL8. Tutti gli 8 poli di ogni connettore sono ca-
kon: i poli 1+/1- del subwoofer XTHPS36 sono dedicati al woofer
blati in parallelo. L’XTMISI usa i poli 2+/2- per il woofer, 3+/3- per
1, mentre i 2+/2- al woofer 2.
la sezione medio-alti in bi-amplificazione e per la sezione medi
Il doppio connettore Speakon consente di collegare in parallelo un
in tri-amplificazione, 4+/4- per la sezione alti in tri-amplificazione.
diffusore aggiuntivo del medesimo tipo.
Type
Pins
1+
1-
2+
2-
3+
3-
4+
4-
LF+
(XTMISI)
LF(XTMISI)
Mid/Hi+
(XTMISI
bi-amp)
Mid/Hi(XTMISI
bi-amp)
High+
(XTMISI
tri-amp)
High(XTMISI
tri-amp)
Woofer 2+
(XTHPS36)
Woofer 2(XTHPS36)
NL8
Woofer 1+
(XTHPS36)
NL4
Woofer 1(XTHPS36)
= Utilized loudspeaker systems-power amplifiers connections.
PRESET PROCESSORE
DSP UNIT
SOUND FILE
OUTPUT
OPTIONS
FUNCTION
XTDP26
4_XTMISI_BiAmp_Stereo.dfa
Near/Far*
Array made of 4 bi-amplified elements
without subwoofer
4_XTMISI_BiAmp+XTHPS36_Stereo.dfa
---
Array made of 4 bi-amplified elements
with “Big punch” subwoofer
(*) The “Far” output has a boost in the ultra- high frequency zone; to be used for a set of upper modules which are positioned in the top part of the array (suspended or stacked), depending on installation
geometry and environmental conditions (architecture, humidity), to throw the very high frequencies far enough, despite air absorption.
ACCESSORI
STD-MISI
Barra di sospensione per Middle-Sized Line Array
XT-ANGLE
Dispositivo elettro-meccanico per la regolazione dell’angolo d’inclinazione dei line array (barra non inclusa)
XT-ANGLERC
XT-D8P
Telecomando per XT-ANGLE con display luminoso (10 m di cavo inclusi)
Pannello di connessione dedicato ai line array
XT-PSB32/8
Pannello di alimentazione 32A - 2 XLR IN, 2 XLR OUT - 4 Speakon OUT NL8MPR - 3 unità rack
XT-NETINT
Interfaccia per connessione alla rete XT-NET (Adattatore per PC: da USB o RS232 a standard RJ45)
XT-NETPS
Alimentatore per fornire corrente fino a 2 XT-NETINT (se si utilizza una porta RS232)
XTHPS36-SK
Skate con ruote per il doppio subwoofer XTHPS36
