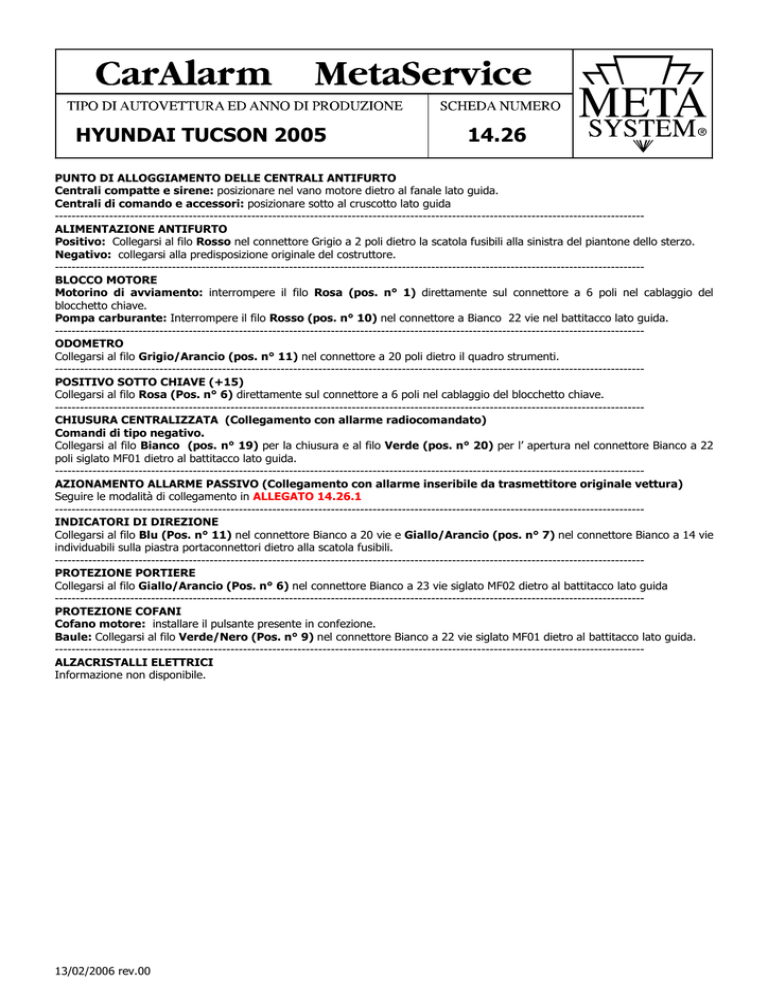

hyundai tucson 2005 14.26

HYUNDAI TUCSON 2005
14.26
PUNTO DI ALLOGGIAMENTO DELLE CENTRALI ANTIFURTO
Centrali compatte e sirene: posizionare nel vano motore dietro al fanale lato guida.
Centrali di comando e accessori: posizionare sotto al cruscotto lato guida
--------------------------------------------------------------------------------------------------------------------------------------------ALIMENTAZIONE ANTIFURTO
Positivo: Collegarsi al filo Rosso nel connettore Grigio a 2 poli dietro la scatola fusibili alla sinistra del piantone dello sterzo.
Negativo: collegarsi alla predisposizione originale del costruttore.
--------------------------------------------------------------------------------------------------------------------------------------------BLOCCO MOTORE
Motorino di avviamento: interrompere il filo Rosa (pos. n° 1) direttamente sul connettore a 6 poli nel cablaggio del
blocchetto chiave.
Pompa carburante: Interrompere il filo Rosso (pos. n° 10) nel connettore a Bianco 22 vie nel battitacco lato guida.
--------------------------------------------------------------------------------------------------------------------------------------------ODOMETRO
Collegarsi al filo Grigio/Arancio (pos. n° 11) nel connettore a 20 poli dietro il quadro strumenti.
--------------------------------------------------------------------------------------------------------------------------------------------POSITIVO SOTTO CHIAVE (+15)
Collegarsi al filo Rosa (Pos. n° 6) direttamente sul connettore a 6 poli nel cablaggio del blocchetto chiave.
--------------------------------------------------------------------------------------------------------------------------------------------CHIUSURA CENTRALIZZATA (Collegamento con allarme radiocomandato)
Comandi di tipo negativo.
Collegarsi al filo Bianco (pos. n° 19) per la chiusura e al filo Verde (pos. n° 20) per l’ apertura nel connettore Bianco a 22
poli siglato MF01 dietro al battitacco lato guida.
--------------------------------------------------------------------------------------------------------------------------------------------AZIONAMENTO ALLARME PASSIVO (Collegamento con allarme inseribile da trasmettitore originale vettura)
Seguire le modalità di collegamento in ALLEGATO 14.26.1
--------------------------------------------------------------------------------------------------------------------------------------------INDICATORI DI DIREZIONE
Collegarsi al filo Blu (Pos. n° 11) nel connettore Bianco a 20 vie e Giallo/Arancio (pos. n° 7) nel connettore Bianco a 14 vie
individuabili sulla piastra portaconnettori dietro alla scatola fusibili.
--------------------------------------------------------------------------------------------------------------------------------------------PROTEZIONE PORTIERE
Collegarsi al filo Giallo/Arancio (Pos. n° 6) nel connettore Bianco a 23 vie siglato MF02 dietro al battitacco lato guida
--------------------------------------------------------------------------------------------------------------------------------------------PROTEZIONE COFANI
Cofano motore: installare il pulsante presente in confezione.
Baule: Collegarsi al filo Verde/Nero (Pos. n° 9) nel connettore Bianco a 22 vie siglato MF01 dietro al battitacco lato guida.
--------------------------------------------------------------------------------------------------------------------------------------------ALZACRISTALLI ELETTRICI
Informazione non disponibile.
13/02/2006 rev.00
HYUNDAI TUCSON 2005
14.26.1
ALLEGATO DI MONTAGGIO ALLARME TOP PLIP
Ad installazione completata effettuare la programmazione della centrale selezionando i
comandi HY. (vedi procedura di ABBINAMENTO CAN VETTURA delle istruzioni di
montaggio) oppure utilizzare il Car Alarm Programmer.
FUNZIONE
COLORE CAVO HPB
COLORE CAVO VETTURA
Comando
inserimento
ROSSO/NERO
ROSSO
(Positivo motore chiusura)
Pos. n° 9 nel connettore siglato
MF02 nel battitacco lato guida.
Comando
disinserimento
ROSSO/BIANCO
BIANCO
(Positivo motore in apertura)
Pos. n° 5 nel connettore siglato
MF02 nel battitacco lato guida.
Inibizione
AZZURRO/GIALLO
GRIGIO
(vedi schema inibizioni sotto)
Pos. n° 19 nel connettore siglato
MF01 nel battitacco lato guida
Inibizione
ROSSO/GIALLO
VERDE
(vedi schema inibizioni sotto)
Pos. n° 20 nel connettore siglato
MF01 nel battitacco lato guida
Connettore MF01
MF02
19
POSIZIONE CAVO SU
VETTURA
Inserire diodi presenti in confezione
20
Grigio
Verde
Rosso/Giallo
ALLARME
Azzurro/Giallo
Connettori nel battitacco lato guida
MF02
MF01
13/02/2006 rev.00
