gilera gp800 `08

______________________________________________________Istruzioni di montaggio

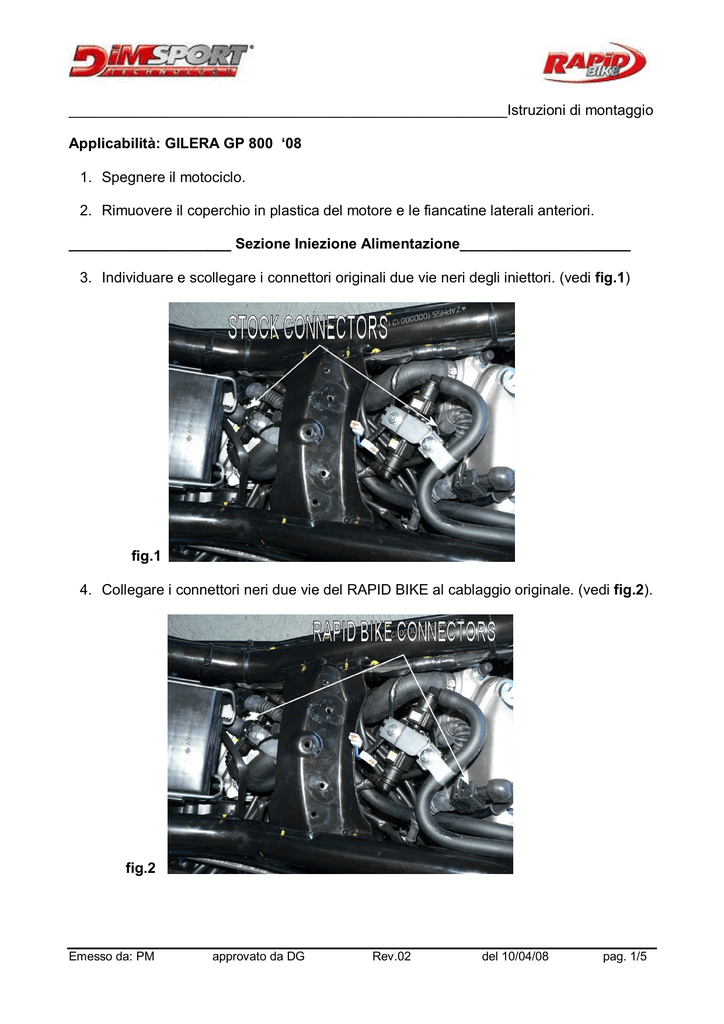

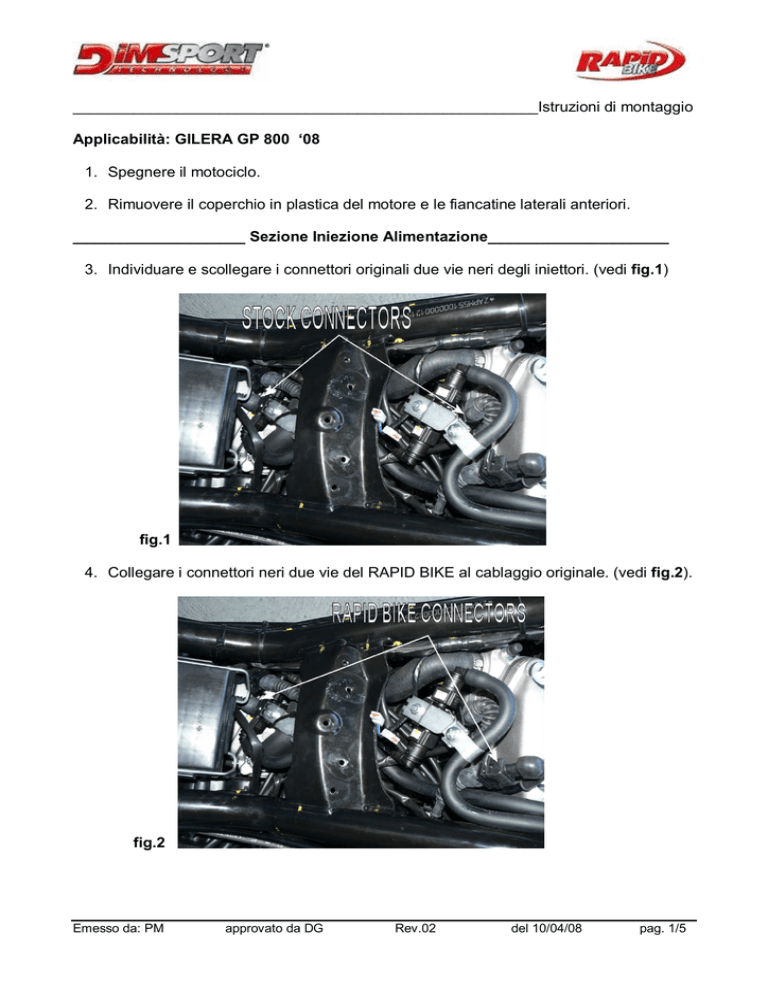

Applicabilità: GILERA GP 800 ‘08
1. Spegnere il motociclo.
2. Rimuovere il coperchio in plastica del motore e le fiancatine laterali anteriori.
____________________ Sezione Iniezione Alimentazione_____________________
3. Individuare e scollegare i connettori originali due vie neri degli iniettori. (vedi fig.1)
fig.1
4. Collegare i connettori neri due vie del RAPID BIKE al cablaggio originale. (vedi fig.2).
fig.2
Emesso da: PM
approvato da DG
Rev.02
del 10/04/08
pag. 1/5
______________________________________________________Istruzioni di montaggio
_________________________ Sezione Potenziometro ________________________
5. Individuare e scollegare il connettore tre vie nero situato sul lato sinistro del
motociclo. (vedi fig.3.)
fig.3
6. Scollegare il connettore e collegare il cablaggio del RAPID-BIKE tramite il rubacorrente al filo contrassegnato con la lettera “C”(vedi fig.4.) e riposizionare il
connettore nella posizione originale..
fig.4
7. Ricollegare il connettore nella posizione originale.
Emesso da: PM
approvato da DG
Rev.02
del 10/04/08
pag. 2/5
______________________________________________________Istruzioni di montaggio
_________________________ Sezione Pick-Up _________________________
8. Individuare e scollegare il connettore tre vie nero mostrato in fig.7. esso è situato sul
lato sinistro del motociclo.
fig.7
9. Collegare i connettori del RAPID BIKE al cablaggio originale. (vedi fig.8).
fig.8
10. Smontare la parte anteriore del motociclo per accedere alla batteria.
Emesso da: PM
approvato da DG
Rev.02
del 10/04/08
pag. 3/5
______________________________________________________Istruzioni di montaggio
11. Collegare l’occhiello proveniente dal cablaggio del RAPID BIKE al polo negativo (vedi
fig.9).
fig.9
________________________ Sezione Sonda Lambada _________________________
12. Collegare il faston con cavo cablaggio RB-O2
bianco al faston grigio
(gray wire) indicato in figura
del cablaggio Rapid Bike.
* Attenzione: se è presente
il selettore mappe a manubrio,
scollegare il faston e collegarlo
al faston con cavo grigio
dell’RB-O2.
bianco
grigio
13. Tramite il collegamento tra
RB-O2 e RB3, è possibile
*
l’elaborazione del segnale
della sonda lambda in funzione
della mappa d’iniezione
Cablaggio
ed il controllo del corretto
Rapid
funzionamento.
Bike 3
Emesso da: PM
approvato da DG
Rev.02
Switch
Maps
del 10/04/08
pag. 4/5
______________________________________________________Istruzioni di montaggio
17. Collegare il cablaggio dell’RBO2 al connettore originale della sonda Lambda (vedi fig.10).
fig.10
Per ulteriori informazioni consultare
Il manuale specifico
_____________________________ Sezione Finale _____________________________
18. Collegare il cablaggio al RAPID BIKE.
19. Controllare che tutti i connettori siano collegati correttamente.
20. Fissare la centralina alla moto tramite fascette alloggiandola nel vano porta batteria
21. Rimontare tutte le parti in plastica del motociclo.
Emesso da: PM
approvato da DG
Rev.02
del 10/04/08
pag. 5/5
