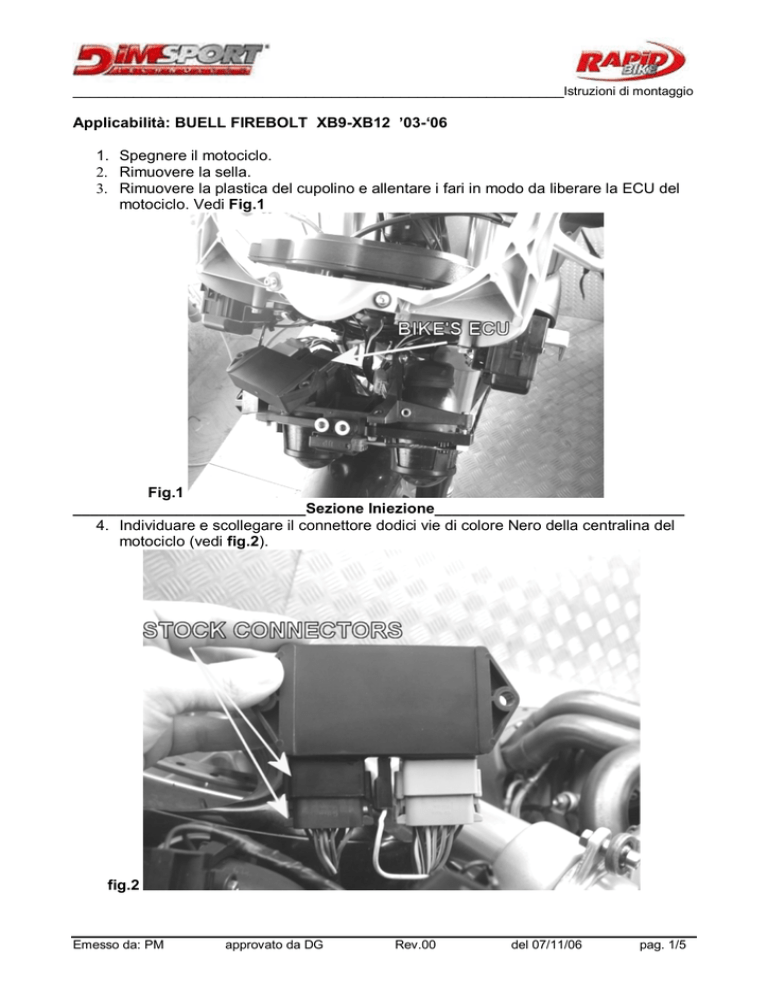

Applicabilità: BUELL FIREBOLT XB9-XB12 ’03-‘06
1. Spegnere il motociclo.
2. Rimuovere la sella.
3. Rimuovere la plastica del cupolino e allentare i fari in modo da liberare la ECU del
motociclo. Vedi Fig.1
Fig.1
___________________________Sezione Iniezione_____________________________
4. Individuare e scollegare il connettore dodici vie di colore Nero della centralina del
motociclo (vedi fig.2).
fig.2
Emesso da: PM
approvato da DG
Rev.00
del 07/11/06
pag. 1/5
_________________________________________________________Istruzioni di montaggio
5. Collegare il connettore di colore nero dodici vie del RAPID BIKE al cablaggio
originale (vedi fig.3).
fig.3
_____________________Sezione Potenziometro e Pick-Up______________________
6. Individuare e scollegare il connettore dodici vie di colore Grigio della centralina del
motociclo (vedi fig.4).
Fig.4
Emesso da: PM
approvato da DG
Rev.00
del 07/11/06
pag. 2/5
_________________________________________________________Istruzioni di montaggio
7. Collegare il connettore grigio dodici vie del RAPID BIKE al cablaggio originale,
come fig.5.
Fig.5
8. Individuare e scollegare il filo bianco con Faston femmina posizionato tra i due
connettori della centralina del motociclo. Vedi Fig.6
Fig.6
9. Collegare il filo fornito nel kit Rapid-bike come mostrato da Fig.7 avendo cura che
sia ben isolato. Questo è il comando della valvola allo scarico.
Emesso da: PM
approvato da DG
Rev.00
del 07/11/06
pag. 3/5
_________________________________________________________Istruzioni di montaggio
Fig.7
10. Far scorrere il filo di colore nero del cablaggio del RAPID BIKE fino alla batteria che
è situata sotto alla sella.
Avere cura di non posizionarlo su parti arroventate come cilindri o marmitta.
11. Collegare l’occhiello proveniente dal cablaggio del RAPID BIKE al polo negativo
(vedi fig.8).
fig.8
___________________________ Sezione Finale______________________________
12. Collegare il cablaggio al RAPID BIKE.
Emesso da: PM
approvato da DG
Rev.00
del 07/11/06
pag. 4/5
_________________________________________________________Istruzioni di montaggio
13. Controllare che tutti i connettori siano stati collegati correttamente.
14. Fissare la centralina alla moto tramite fascette alloggiandola a fianco alla centralina
del motociclo, con il connettore rivolto verso il basso vedi Fig.9.
15. Accertarsi che la centralina non interferisca nel fissaggio del capolino e che il
cablaggio non sia a contatto coni fanali.
16. Rimontare il cupolino .
17. Riposizionare la sella.
Fig.9
