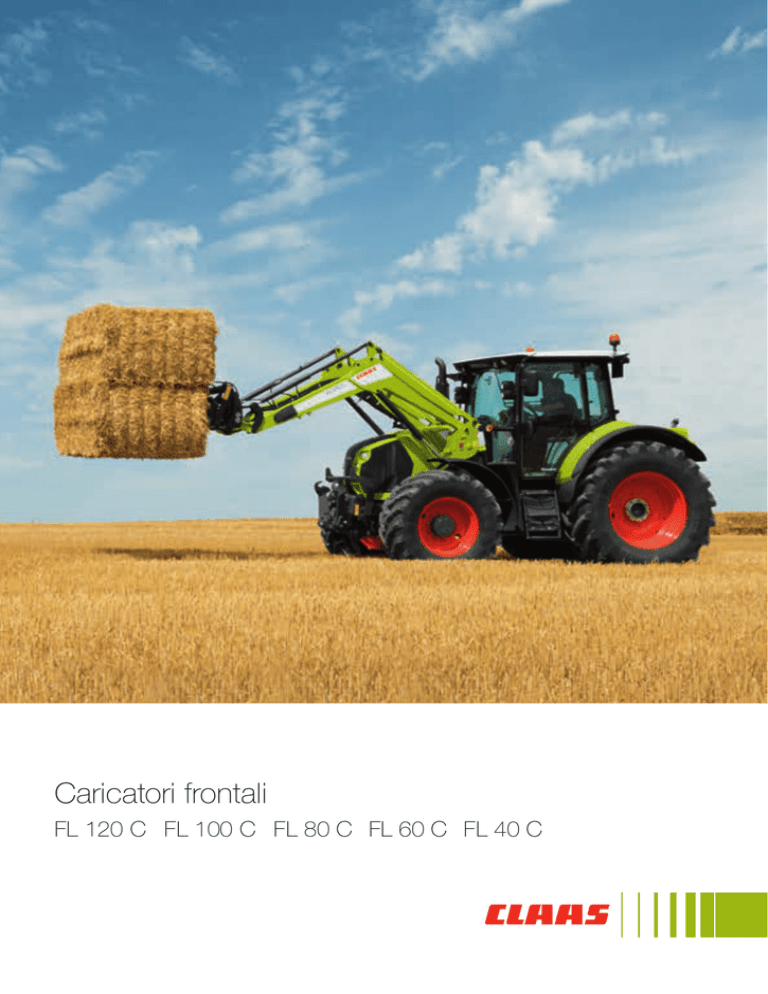

Caricatori frontali

Caricatori frontali
FL 120 C FL 100 C FL 80 C FL 60 C FL 40 C
Caricatori frontali FL 120-40 C.
Tutto sotto controllo.
I caricatori frontali CLAAS hanno le stesse caratteristiche a voi
note di tutti i prodotti CLAAS: design, comfort, affidabilità e
potenza, sempre al massimo livello della tecnica.
Integrazione, stabilità e rapidità di montaggio/smontaggio dei
caricatori frontali sono ulteriori vantaggi decisivi che
accrescono la versatilità del vostro trattore.
Complemento ideale per il vostro trattore CLAAS i caricatori
frontali FL C possono essere adeguati alle vostre esigenze.
Una vasta gamma di possibilità di comando, con o senza
parallelogramma meccanico o dispositivo d'attacco MACH,
fanno del caricatore frontale la macchina perfetta in ogni
situazione: per l'utilizzo sporadico o quotidiano, per svolgere
lavori leggeri o pesanti con il caricatore frontale.
2
Tutto sotto controllo
3
FL 120-40 C.
4
Indice
Caricatori frontali e trattori
6
Comando
8
Cambio degli attrezzi
10
FITLOCK, MACH
12
Parallelogramma meccanico PCM,
SHOCK ELIMINATOR, sicurezza
14
Qualità
16
Attrezzi
18
CLAAS Service & Parts
22
Punti di forza
24
Dati tecnici
27
5
Un team vincente.
Caricatori frontali e trattori CLAAS.
In agricoltura o in silvicoltura, per la movimentazione di balle di
paglia o d'insilato, per la rimozione di escrementi o la
distribuzione del foraggio oppure per il carico di carri
rimorchio, i caricatori frontali della serie FL C sono
perfettamente adeguati al vostro trattore CLAAS e alle
esigenze quotidiane della vostra azienda.
In combinazione con la manovrabilità, la potenza idraulica e la
chiara disposizione dei comandi dei trattori CLAAS, disporrete
di un'unità perfetta e potente, in grado di affrontare anche i
compiti più gravosi.
6
Caricatori frontali e trattori
Caricatore frontale perfettamente integrato.
I telai dei caricatori frontali sono stati sviluppati appositamente
per i trattori CLAAS e trasmettono i carichi meccanici all'intero
telaio. L'adeguamento perfetto consente di accedere
agevolmente a tutti i punti di manutenzione senza limitare la
manovrabilità del trattore. Lavorate con efficienza e
risparmiate molto tempo prezioso.
Sia che il caricatore sia stato montato in fabbrica o in retrofit,
si accompagna perfettamente con il trattore e aumenta la
versatilità e la redditività dei trattori CLAAS della classe da
70 a 184 CV.
Ottima visuale.
Grazie alla larga botola FOPS (Falling Object Protective
Structure) tutti i modelli di trattore CLAAS sono equipaggiati al
meglio per lavorare in modo sicuro con il caricatore frontale. In
tutta l'area di lavoro avete una visuale perfetta sul carico e
siete protetti contro la caduta accidentale di materiale.
7
A voi il comando.
ELECTROPILOT (ARION 600 / 500).
Su richiesta, i trattori ARION possono essere dotati di fabbrica
dell'ELECTROPILOT. Il joystick integrato nel bracciolo
gestisce tutte le funzioni del caricatore frontale e convince per
la buona ergonomia e la comodità d'impiego.
ELECTROPILOT (ARION 400).
FLEXPILOT (tutti i modelli).
Il joystick dell'ARION 400 è integrato nel bracciolo destro.
Il FLEXPILOT offre il massimo comfort e la massima precisione
Oltre a comandare il caricatore frontale può gestire
di comando grazie alla valvola a comando idraulico di cui è
contemporaneamente la trasmissione QUADRISHIFT. Non è
dotato. Per risparmiare potenza idraulica e tempo durante
più necessario spostare la mano per innestare una marcia e
l'abbassamento, il braccio oscillante è azionato tramite cilindri
comandare il caricatore frontale: un notevole vantaggio
a semplice effetto. La funzione a doppio effetto può essere
durante il lavoro. Insieme all'ergonomia del design e alla sua
richiamata in ogni momento premendo a fondo la leva di
precisione è perfetto per eseguire ogni lavoro con il caricatore
comando del FLEXPILOT, in caso di necessità.
frontale.
TECHPILOT (tutti i modelli).
PROPILOT (tutti i modelli).
Il PROPILOT è un'unità di comando multifunzione monoleva,
Anche per i trattori di meno di 100 CV CLAAS propone un
azionata tramite cavi Bowden e sviluppata appositamente per
comando elettroidraulico d'alta qualità per i caricatori frontali
il comando di un caricatore frontale, che ha confermato più
FL C. Questo comando facile da azionare e molto preciso è
volte la propria utilità durante l'impiego quotidiano.
ideale per lavorare a lungo con il caricatore frontale.
ELECTROPILOT (ARION 600 / 500)
8
ELECTROPILOT (ARION 400)
TECHPILOT (tutti i modelli)
FLEXPILOT (tutti i modelli)
Comando
Funzioni della leva di comando.
ELECTROPILOT
ELECTROPILOT TECHPILOT
(ARION 600 / 500) (ARION 400)
FLEXPILOT
PROPILOT
(tutti i modelli)
(tutti i modelli)
(tutti i modelli)
Leva a croce per comandare il braccio oscillante □
□
□
□
□
Portata regolabile
□
□
−
−
−
Terza e quarta funzione
□
□
□
□
□
1
FASTLOCK
□
□
□
□
□
Disattivazione joystick
□
□
−
−
−
□ Disponibile– Non disponibile
1
Vedere a pagina 11
9
Cambio degli attrezzi in un attimo.
MA
Euro
MA / Euro
Euro / SMS
Sostituzione comoda e veloce.
Bloccaggio meccanico dell'attrezzo.
La serie di caricatori frontali FL C offre diversi sistemi di Tutti i telai sono dotati di serie di un dispositivo di bloccaggio
attacco rapido (MA/Euro, Euro/SMS) per l'accoppiamento
automatico meccanico. Ribaltando leggermente verso l'alto il
dell'attrezzo. Ciò ne consente l'adeguamento a diversi
nuovo attrezzo si innesta il bullone di sicurezza.
standard a seconda dell'attrezzo, del modello d'attrezzo e del
Paese. Si può così continuare ad utilizzare attrezzi già esistenti
con il nuovo caricatore frontale FL C.
Il design speciale riduce la forza richiesta per il sollevamento
durante il lavoro e ottimizza contemporaneamente l'angolo di
rientro e di ribaltamento.
10
Cambio degli attrezzi
MACH 2.
Con una maniglia potete collegare gli attacchi idraulici degli
attrezzi al caricatore frontale anche sotto pressione. Non
rischierete più di scambiare gli attacchi. Grazie agli innesti a
guarnizione piatta le perdite d'olio appartengono al passato.
FASTLOCK.
Con il FASTLOCK tutti gli attrezzi possono essere bloccati e
sbloccati idraulicamente senza lasciare il sedile di guida.
Con l'attacco FASTLOCK basta premere un pulsante per
bloccare o sbloccare gli attrezzi frontali.
11
Pronto a tempi di record.
Scendere una sola volta dal trattore.
Grazie all'abbinamento tra FITLOCK e MACH dovrete
scendere una sola volta per montare il braccio del caricatore
frontale FL C. Avvicinate il trattore al braccio e, non appena il
sistema FITLOCK è pre-bloccato, scendete, collegate il
dispositivo d'attacco e mettete i sostegni nel montante. Ed
eccovi pronti per partire.
Avvicinamento
12
I sostegni possono essere messi nel montante del
braccio oscillante e sono sempre a portata di
mano. Non ostacolano la visuale all'operatore.
Prebloccaggio
Bloccaggio
FITLOCK | MACH
Dispositivo d'attacco rapido MACH.
Con il sistema d'accoppiamento multiplo MACH potete
effettuare tutti i collegamenti idraulici ed elettrici anche sotto
pressione con una semplice maniglia. Non dovete far altro che
posizionare il sistema d'accoppiamento sul telaio d'appoggio
del trattore e spingere una maniglia verso il basso. Gli innesti
idraulici a guarnizione piatta non hanno perdite e restano
asciutti e puliti. La penetrazione di sporcizia nell'impianto
idraulico o lo scambio di attacchi e tubazioni appartengono
ormai al passato.
FITLOCK – Montaggio e smontaggio con
piacere.
Il sistema FITLOCK consente di eseguire il montaggio e lo
smontaggio degli attrezzi senza utensili. L'accoppiamento del
caricatore frontale FL C diventa un gioco da ragazzi. Il
FITLOCK consente di attaccare in modo sicuro, semplice e
veloce l'attrezzo in ogni situazione di lavoro, anche su terreni
irregolari. Il sistema di pre-bloccaggio assicura il collegamento
prima del bloccaggio completo del caricatore.
Grazie all'indicatore di bloccaggio potete vedere in cabina
quando il braccio oscillante del caricatore frontale è
posizionato perfettamente in sede. Sganciare l'attrezzo è
altrettanto facile e veloce.
13
Sicurezza ottimale.
SHOCK ELIMINATOR.
La perfetta interazione tra il trattore e il caricatore frontale è
essenziale per lavorare comodamente e velocemente. Lo
smorzatore di vibrazioni protegge il trattore, il caricatore
frontale e l'operatore da vibrazioni e urti, consente
all'operatore di lavorare in modo più concentrato ed evita
sollecitazioni eccessive della macchina. Lo SHOCK
ELIMINATOR assicura una performance ottimale durante il
giorno e una lunga durata d'impiego della macchina.
Accumulatore d'azoto dello SHOCK ELIMINATOR
14
Parallelogramma meccanico PCM | SHOCK ELIMINATOR | Sicurezza
Parallelogramma meccanico PCM.
Tutti i caricatori frontali FL C possono essere dotati di
parallelogramma meccanico PCM che mantiene
automaticamente l'angolazione dell'attrezzo. Il moderno
design del PCM assicura un'ottima stabilità e visuale sui
diversi attrezzi.
Capacità di carico e sicurezza elevate.
Grazie ad un angolo di riempimento ad altezza del suolo di
47° il vostro attrezzo raggiunge la capacità di riempimento
massima, soprattutto con materiale sfuso. Una perdita inutile
di materiale può essere evitata aumentando a 71° l'angolo di
riempimento con un'altezza di sollevamento di 1,2 m.
Valvola di sicurezza.
Valvole di sicurezza opzionali per il cilindro di sollevamento e
di inclinazione rendono sicuro l'impiego di una piattaforma di
lavoro. La valvola non si attiva sino a quando non vi è
pressione nella tubazione e si chiude automaticamente
quando si interrompe la pressione, evitando così movimenti
incontrollati dei bracci oscillanti.
15
Massima qualità anche nei dettagli.
Qualità e durata.
Robusto braccio oscillante.
La combinazione tra trattore CLAAS e caricatore frontale
La struttura speciale del braccio oscillante assicura un'ottima
introduce nuovi standard di riferimento in termini di qualità. I
stabilità in tutte le condizioni di lavoro.
punti di forza di quest'unità comprendono anche l'esecuzione
dei lavori più impegnativi e gravosi.
Il telaio del caricatore frontale trasmette in modo uniforme i
carichi meccanici a tutto il trattore. Il peso agisce su tutta la
lunghezza del trattore. Tutti i punti di snodo sono lubrificati e
rinforzati mediante una boccola saldata e sostituibile, al fine di
ottenere una maggiore durata.
16
Qualità
Punti di lubrificazione protetti.
Indicatore d'inclinazione preciso.
Tutti i punti di lubrificazione sono integrati nei bulloni e non
L'indicatore d'inclinazione, in posizione ben visibile, fornisce
sporgono dal profilo del caricatore frontale. Sono protetti
informazioni sull'angolo dell'attrezzo rispetto al suolo.
perfettamente e facili da raggiungere.
L'operatore può regolare con precisione la posizione
dell'attrezzo durante l'abbassamento. L'angolo di inclinazione
Bulloni antirotazione.
può essere regolato durante la sostituzione dell'attrezzo.
Tutti i bulloni principali hanno un diametro standard di 40 mm,
sono antirotazione e garantiscono la massima sicurezza in
ogni situazione di carico.
17
Trasformate il vostro trattore in una macchina
universale.
Per il vostro caricatore frontale CLAAS potrete disporre di una
professionisti e sono state progettate tenendo conto delle
vasta gamma di efficienti attrezzi di lavoro. Tutte le serie
esigenze dell’agricoltore durante il lavoro quotidiano.
costruttive si basano sulle esperienze pratiche di esperti
Pala da terra, BT
denti avvitati o bordo antiusura
BT 130
BT 150
BT 180
BT 200
BT 225
450 l
515 l
625 l
695 l
780 l
Peso (kg)
Larghezza (mm)
Altezza (mm)
183
200
230
245
265
1320
1520
1820
2020
2270
660
660
660
660
660
Peso (kg)
Larghezza (mm)
Altezza (mm)
215
231
266
284
305
322
1320
1520
1820
2020
2270
2470
764
764
764
764
764
764
Peso (kg)
Larghezza (mm)
Altezza (mm)
175
196
208
212
1500
1800
2000
2250
755
755
755
755
Peso (kg)
Larghezza (mm)
Altezza (mm)
315
335
355
390
1800
2000
2200
2500
815
815
815
815
Pala universale, BR
senza forche
BR 130
BR 150
BR 180
BR 200
BR 225
BR 245
570 l
655 l
785 l
875 l
985 l
1070 l
BR 150C
BR 180C
BR 200C
BR 225C
625 l
750 l
840 l
945 l
Pala universale, BR C
senza forche
Pala con grande capacità, BC
senza forche
BC 180
BC 200
BC 220
BC 250
18
1300 l
1450 l
1600 l
1825 l
Attrezzi
Pala polivalente, BMS¹
BMS 140
BMS 160
BMS 180
BMS 200
BMS 225
BMS 245
810 l
930 l
1050 l
1160 l
1305 l
1420 l
Peso (kg)
Larghezza (mm)
Altezza (mm)
325
367
399
423
466
488
1400
1600
1800
2000
2250
2450
850
850
850
850
850
850
Due piastre laterali per la movimentazione di materiale sfuso (a richiesta)
Forca da letame, BF
parete posteriore arrotondata
BF 118
BF 140
BF 160
BF 180
BF 200
BF 225
N. di denti
Peso (kg)
Larghezza (mm)
Altezza (mm)
6
7
8
9
10
11
128
143
158
171
185
200
1180
1400
1620
1840
2060
2280
510
510
510
510
510
510
N. di denti
Peso (kg)
Larghezza (mm)
Altezza (mm)
6
7
8
9
100
115
130
145
1200
1400
1620
1840
740
740
740
740
Peso (kg)
Larghezza (mm)
Altezza (mm)
238
263
286
304
325
347
1240
1480
1680
1880
2045
2265
560
560
560
560
560
560
Peso (kg)
Larghezza (mm)
Altezza (mm)
170
195
215
240
265
1200
1400
1600
1800
2000
850
850
850
850
850
Forca da letame, BF C
parete posteriore diritta, non compatibile con griffa GF
BF 120C
BF 140C
BF 160C
BF 180C
Forca da letame BF + Griffa GF¹
parete posteriore arrotondata
Denti forca
BF 118 + GF 125
BF 140 + GF 150
BF 160 + GF 170
BF 180 + GF 190
BF 200 + GF 205
BF 225 + GF 225
6
7
8
9
10
11
580 l
700 l
800 l
900 l
1000 l
1230 l
Forca da letame combinata, CG C1
parete posteriore diritta
N. di denti
CG 120C
CG 140C
CG 160C
CG 180C
CG 200C
1
6
7
8
9
10
515 l
600 l
685 l
765 l
850 l
Terza funzione necessaria
19
Transpallet, TR
TR 1 500 kg
TR 2 500 kg
Peso (kg)
Larghezza (mm) Dimensione denti (mm)
Altezza (mm)
170
195
1320
1320
780
780
1000 x 80 x 40
1200 x 100 x 45
Kit di prolunga di 2 m a richiesta
Kit di 2 forche per conversione in forca per balle, a richiesta
Lama per insilato, LE
LE 250
Peso (kg)
Larghezza (mm) Profondità (mm)
Altezza (mm)
360
2500
1060
Peso (kg)
Larghezza (mm) Profondità (mm) Altezza (mm)
Apertura (mm)
350
1300
775
1380
Peso (kg)
Larghezza (mm) Altezza (mm)
370
415
470
1530
1830
2130
Peso (kg)
Larghezza (mm) Altezza (mm)
470
510
570
1800
2100
2500
170
Forca per legname, GV1
forca per legname, soltanto per telaio MA
GV
830
2 forche addizionali a richiesta
Pala 4 in 1, BQU1
BQU 150
BQU 180
BQU 210
420 l
500 l
585 l
860
860
860
Benna scarico alto, BRDS1
per caricare rimorchi alti (1,1 m oltre l'altezza max. del caricatore frontale)
BRDS 180
BRDS 210
BRDS 250
1300 l
1550 l
1800 l
835
835
835
Pala per insilato, BCA1
pala a denti fissi, dotata di una pinza o di una fresa rotante
BCA 210
1
Terza funzione necessaria
20
1400 l
Peso (kg)
Larghezza (mm)
450
2100
Attrezzi
MANUBAL – La pinza per balle flessibile.
Movimenta balle di tutte le dimensioni.
L 40
L 40
L 500
L 6000
L 500
N. di forche
N. di balle tonde
N. di balle rettangolari
2
2
3/5
1
2
3
1
3
4
C 301
C 30
C 401
1
C 401
Balle rotonde
Tipo di forche
Balle ricoperte
Balle ricoperte
Pinza
Pinza
V 40 1, 3
V 40 1, 3
V 50 1, 3
V 500 1
W 500 1, 3
V 60 2, 3
L 6000
V 50 1, 3
V 500 1
W 500 1, 3
V 60 2, 3
Altezza (balle 1,2 m)
Balle rotonde
Balle ricoperte
Balle rettangolari
N. di forche
4
5
5
5
6
□
□
□
□
□
□
□
–
□
□
□
□
□
□
□
1 semplice
1 su estensione meccanica
1 doppia
2 semplici
1 su estensione idraulica
□ Disponibile– Non disponibile
Terza funzione necessaria
Terza e quarta funzione necessarie
3 Pinza per balle ricoperte a richiesta
1
2
21
Per lavorare sempre nel modo migliore.
CLAAS Service & Parts.
È vostro diritto essere esigenti.
Ricambi e accessori originali CLAAS.
Potete contare su di noi: in caso di guasto saremo sempre al
La vostra macchina deve far fronte a grandi esigenze e la sua
vostro fianco nel minor tempo possibile e ovunque voi siate.
affidabilità deve essere garantita. Il nostro obiettivo è di offrirvi
Siamo al servizio della vostra macchina e della vostra azienda
soluzioni ideali per la raccolta e la vostra azienda: pezzi di
24 ore su 24 con soluzioni precise che vi permetteranno di
ricambio su misura, attrezzature d'alta qualità e accessori utili.
lavorare sempre nel modo migliore.
Utilizzate la nostra vasta gamma di prodotti con cui possiamo
offrirvi la soluzione adatta alla vostra macchina, affinché siate
Sicurezza al 100%.
Il montaggio di pezzi di ricambio ORIGINAL CLAAS assicura la
massima disponibilità delle macchine. I nostri pezzi di ricambio
sempre operativi.
Sempre presenti: velocemente e
indipendentemente dall'ora.
d'alta qualità sono costruiti appositamente sulle più moderne
linee di produzione e sono sottoposti a rigorosi controlli della
Potete raggiungerci sempre e facilmente grazie a una fitta rete
qualità, affinché siate sempre operativi.
di assistenza e al contatto diretto con il concessionario locale:
i nostri collaboratori del servizio commerciale, i tecnici della
consulenza e del servizio assistenza sono sempre a vostra
disposizione, affinché possiate essere sempre operativi.
22
CLAAS Service & Parts
Sempre al passo con la tecnologia.
Da Hamm in Germania al resto del mondo.
I concessionari CLAAS sono fra i professionisti più preparati
Il nostro magazzino centrale consegna tutti i pezzi di ricambio
nel settore delle macchine agricole a livello mondiale. I tecnici
ORIGINAL CLAAS in modo veloce ed affidabile in tutto il
sono altamente qualificati ed equipaggiati con i relativi
mondo. Il concessionario locale CLAAS vi offre la soluzione
strumenti speciali e di diagnostica. Il Servizio assistenza
giusta nel minor tempo possibile, affinché possiate lavorare
CLAAS è sinonimo di un lavoro di alta qualità che soddisfa
sempre nel modo migliore.
tutte le vostre aspettative in termini di competenza e
affidabilità, affinché possiate lavorare sempre nel modo
migliore.
Il centro di logistica CLAAS di Hamm in Germania
dispone di oltre 155 000 articoli diversi su una
superficie di 100.000 m2.
23
Caricatori frontali FL 120-40 C.
Caricare velocemente.
24
Punti di forza
25
I vantaggi in sintesi.
Caricare di più e più velocemente.
Maggiore comfort.
−− Lavorare con precisione e in modo redditizio con il
−− Cinque possibilità di comando a scelta
parallelogramma meccanico (PCM)
−− Telaio di montaggio integrato per una distribuzione
omogenea del peso e una maggiore stabilità
−− Massima larghezza di scarico e capacità di sollevamento
elevata
−− FASTLOCK per bloccare comodamente gli attrezzi
−− Vasta gamma di telai veloci da sostituire e di attrezzi per
adeguarsi a tutte le situazioni di lavoro
−− Sistema FITLOCK per un aggancio e sgancio semplice e
veloce
−− Innesti a guarnizione piatta per gli attacchi rapidi MACH e
MACH 2 per evitare perdite d'olio durante l'attacco
−− Sistema MACH per l'attacco semplice di tutte le linee
elettriche e idrauliche
−− SHOCK ELIMINATOR per proteggere il trattore, il caricatore
frontale, gli attrezzi e l'operatore
−− MACH 2 per facilitare l'innesto manuale delle connessioni
idrauliche dei vari attrezzi
−− Valvole di sicurezza con commutazione elettrica, abbinabili
con lo SHOCK ELIMINATOR
26
Combinazioni trattore/caricatore frontale.
FL 120 C
FL 100 C
FL 80 C
ARION 650-610
650
640
630
620
610
ARION 550-510
550
540
1
530
1
520
510
ARION 640 C-610 C
640 C
630 C
620 C
610 C
ARION 460-410 (Stage IV/Tier 4)
460
450
440
430
420
410
ARION 430-410 (Stage IIIA/Tier 3)
430
420
410
ARES 697-617
697
657
617
1
Combinazione disponibile soltanto per modelli Stage IIIA / Tier 3
FL 60 C
FL 40 C
FL 120 C
FL 100 C
FL 80 C
FL 60 C
FL 40 C
ARES 577-547
577
567
557
547
ATOS 350-330
350
340
330
ATOS 240-220
240
230
220
AXOS 340-310
340
330
320
310
CELTIS 456-426
456
446
436
426
ELIOS 240-210 (Stage IIIB/Tier 4i)
240
230
220
210
ELIOS 230-210 (Stage IIIA/Tier 3)
230
220
210
CLAAS è costantemente impegnata ad adeguare i propri prodotti alle esigenze della pratica. Si riserva pertanto il diritto di apportare modifiche costruttive. Descrizioni, dati e foto sono indicativi e
possono anche riguardare attrezzature non di serie fornibili a richiesta. Questo prospetto viene stampato per una distribuzione a livello mondiale. Circa l’allestimento tecnico delle macchine, vi preghiamo
di consultare il listino prezzi del vostro concessionario CLAAS. Per illustrare meglio le funzioni della macchina alcune foto mostrano le macchine con dispositivi di protezione smontati. Al fine di evitare
situazioni di pericolo, ciò è assolutamente sconsigliabile nella pratica. A tale riguardo, vi preghiamo di consultare il rispettivo libretto d’uso della macchina.
Tutti i dati tecnici relativi ai motori sono basati sulla direttiva europea sulle emissioni inquinanti (Stage). La normativa Tier viene menzionata in questo documento unicamente a scopo informativo e per
una migliore comprensione. Non implica l'omologazione in regioni in cui le emissioni dei gas inquinanti sono soggette alla normativa Tier.
I caricatori frontali FL C in dettaglio.
FL 120 C
con PCM
FL 100 C
con PCM
FL 100 C
FL 80 C
con PCM
FL 80 C
FL 60 C
con PCM
FL 60 C
FL 40 C
con PCM
FL 40 C
Altezza massima al punto di snodo
dell'attrezzo
m
4,15
4,00
4,00
3,85
3,85
3,75
3,75
3,50
3,50
Altezza massima sotto la pala in
posizione orizzontale (1)
m
3,90
3,75
3,75
3,60
3,60
3,50
3,50
3,25
3,25
Altezza massima sotto la pala in
posizione di scarico (2)
m
3,35
3,20
3,20
3,05
3,05
2,95
2,95
2,70
2,70
Profondità di scavo
m
0,20
0,20
0,20
0,20
0,20
0,20
0,20
0,20
0,20
Angolo di svuotamento all'altezza
massima (3)
°
55
55
55
55
55
52
52
52
52
Angolo di riempimento all'altezza del
suolo (4)
°
47
47
47
47
47
47
47
47
47
Carico di rottura nel punto di snodo
con attrezzo ad altezza suolo
kg
2400
2400
2400
2100
2100
1900
1900
1600
1600
Capacità di sollevamento sul punto di kg
snodo dell'attrezzo per tutta l'altezza
di sollevamento
2200
2200
2200
1900
1900
1500
1500
1400
1400
Carico utile sul transpallet a 0,60 m
davanti alle forche al suolo
kg
1825
1780
1600
1650
1750
1400
1150
1180
950
Tempo di sollevamento
s
5,4
5,4
5,4
5,4
5,4
3,9
3,9
3,3
3,3
Tempo di ribaltamento
s
1,9
1,9
1,8
1,9
1,8
1,4
1,4
1,4
1,4
Peso a vuoto senza opzioni
kg
595
575
510
520
475
500
445
455
400
CLAAS ITALIA S.p.A.
Via Torino, 9/11
I – 13100 Vercelli
Tel.: 0161 / 29 84 11
claas.com
362016140416 KK KP 0616
