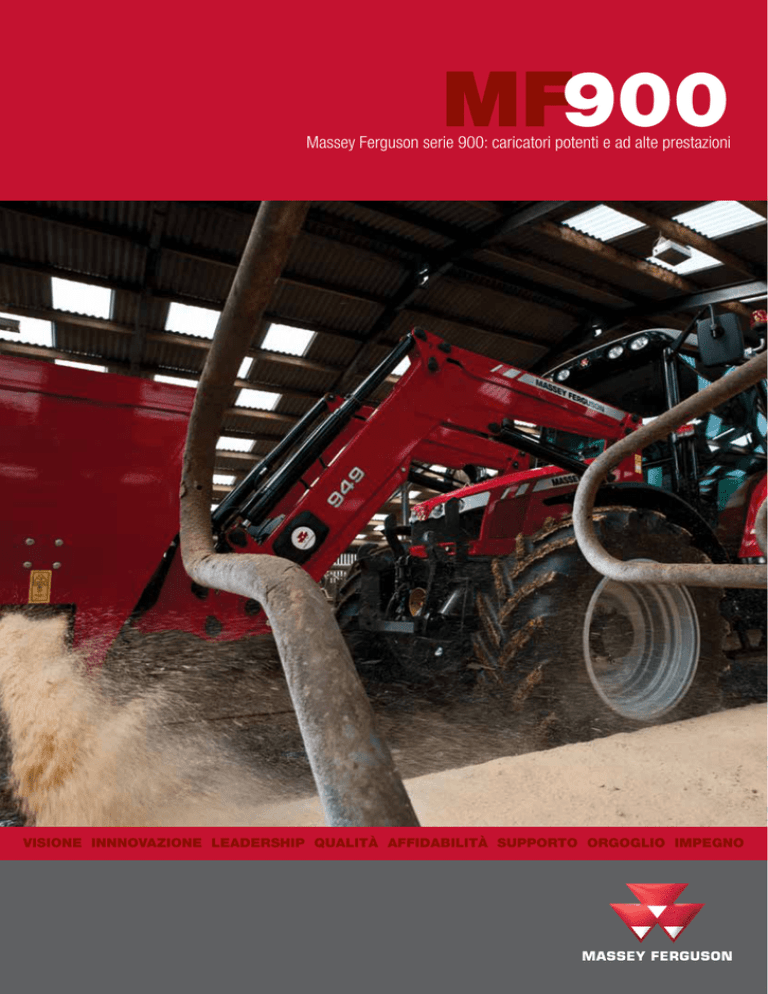

MF900
Massey Ferguson serie 900: caricatori potenti e ad alte prestazioni
VISIONE INNNOVAZIONE LEADERSHIP QUALITÀ AFFIDABILITÀ SUPPORTO ORGOGLIO IMPEGNO
Il tempo non è dalla vostra parte? Noi sì.
Se cercate un caricatore robusto e affidabile come complemento per il vostro
trattore Massey Ferguson, l’avete trovato. I trattori MF con i caricatori MF sono
il perfetto connubio tra resistenza, solidità e affidabilità.
Una lavoro ben fatto, semplicemente.
E senza compromessi
I caricatori Massey Ferguson serie 900
sono stati progettati e costruiti con le
tecnologie più qualificate del settore per
garantire prestazioni ottimali, affidabilità
e massima semplicità d’uso, senza
compromettere il funzionamento o
l’efficienza del trattore.
I caricatori sono talmente intuitivi che
potrete iniziare subito a lavorare con
maggiore efficienza e produttività: proprio
come avere un altro paio di braccia.
Scegliete il giusto caricatore per il
vostro trattore Massey Ferguson
La piena integrazione fra trattore e
caricatore viene ottenuta agevolmente
con la serie MF 900, garantendo
la piena compatibilità con i trattori
Massey Ferguson da 50 a 300 hp. Potete
scegliere fra attacchi paralleli o non
paralleli, disponibili in un’ampia gamma
di 21 modelli, oltre a numerosi optional e
accessori per ottimizzare le prestazioni e la
produttività.
L’evoluto design ad alte prestazioni di
questi caricatori assicura una versatilità
eccezionale, un’affidabilità straordinaria e
un ottimo rendimento anno dopo anno.
La gamma di caricatori MF ha la risposta
giusta per ogni vostra esigenza. Dai lavori
più comuni alle grandi opere, i caricatori
delle serie MF 900 sono al vostro servizio
in un’ampia gamma di applicazioni:
allevamenti, aziende agricole e aziende
miste, infrastrutture e servizi urbani,
territorio e silvicoltura, fino alle opere
urbane di più ampio respiro.
02
03
Per voi, la migliore scelta
di caricatori
C’è un’ampia selezione di caricatori disponibili, con un eccellente
ventaglio di capacità di carico e sollevamento: qualsiasi trattore
MF scegliate, troverete il caricatore perfetto.
Serie MF 900 - Caricatori disponibili
Non parallelo
Altezza di
sollevamento
3,20 m
Capacità di
sollevamento max
1.390 kg
MF 933
Non parallelo
3,50 m
1.660 kg
MF 936
Parallelo
3,50 m
1.530 kg
MF 938
Parallelo
3,50 m
1.840 kg
MF 941
MF 946
MF 948
MF 949
MF 951
MF 956
MF 958
MF 961
MF 966
MF 968
MF 976
MF 978
MF 988
Non parallelo
Parallelo
Parallelo
Parallelo
Non parallelo
Parallelo
Parallelo
Non parallelo
Parallelo
Parallelo
Parallelo
Parallelo
Parallelo
3,75 m
3,75 m
3,75 m
3,90 m
4,00 m
4,00 m
4,00 m
4,25 m
4,25 m
4,25 m
4,50 m
4,50 m
4,95 m
1.730 kg
1.910 kg
2.250 kg
1.800 kg
1.860 kg
2.070 kg
2.410 kg
2.130 kg
2.330 kg
2.680 kg
2.540 kg
2.900 kg
3.340 kg
Modello
Tipo
MF 931
Serie MF 900 - Caricatori multifunzionali disponibili*
Modello Tipo
Altezza di
Capacità di
sollevamento sollevamento max
MF 905
Non parallelo
3,00 m
1.420 kg
MF 906
Non parallelo
3,30 m
1.590 kg
MF 915
Parallelo
3,00 m
1.500 kg
MF 916
Parallelo
3,30 m
1.370 kg
* Solo per la serie MF 3600
04
05
Il design è la nostra forza
Design del sottotelaio dei caricatori
Massey Ferguson - L’integrazione perfetta
Abbiamo ottenuto la perfetta integrazione fra due macchine innegabilmente straordinare. Grazie al modo in cui i nostri trattori vengono progettati,
il vostro acquisto diventerà una vera e propria intesa fra voi, il vostro caricatore e il vostro trattore, per un mix esaltante di potenza e funzionalità,
senza compromessi.
Nuovo design: robusti bracci
posteriori rinforzati.
I nuovi modelli con maggiore
capacità di sollevamento e nuovi
angoli di inclinazione offrono una
movimentazione ottimale dei
materiali, in particolare quando si
usa una benna.
Opzione visio-roof* per una
visibilità ottimale durante
l’azionamento del caricatore.
Nuovo sistema di accoppiamento:
innesti a faccia piana senza dispersione
di fluido per un innesto e un disinnesto
facili e puliti.
Il design attento lascia spazio
a sufficienza fra i bracci del
caricatore e il cofano, per
accedere senza difficoltà alla zona
del motore e al filtro dell’aria.
Le staffe del caricatore e il caricatore
stesso sono posizionati vicino al cofano
con grande precisione, così da non
impedirvi l’accesso.
Il design sciancrato del cofano e l’interasse
corto assicurano una manovrabilità, una
visibilità e un comfort eccellenti durante
l’azionamento del caricatore.
L’aggancio e lo sgancio del
caricatore e degli utensili rendono
queste operazioni estremamente
rapide e intuitive.
Il sottotelaio del caricatore è alloggiato con precisione sul telaio del
trattore. Questa struttura integrata è stata studiata con cura dai
nostri progettisti, che sanno bene quali devono essere le prestazioni
di trattori e caricatori.
* A seconda delle gamme e dei modelli. Verificate la
disponibilità presso la vostra concessionaria MF locale.
06
07
Progettati e costruiti per il lavoro duro
02
Dalla solidità e sicurezza del sottotelaio al design sottile ma robusto delle traverse
saldate a sezione scatolare, i caricatori della serie MF 900 offrono caratteristiche
leader di settore che garantiscono risultati e affidabilità eccellenti al vostro trattore
Massey Ferguson.
01
05
Progettati appositamente per il
vostro trattore Massey Ferguson,
offrono molte caratteristiche
straordinarie pensate per
incrementare la vostra efficienza.
Sottotelai rinforzati
I sottotelai sono disponibili per il
montaggio su gran parte dei trattori
della gamma Massey Ferguson e
hanno ora superfici portanti più ampie
che ne aumentano la robustezza già
all’avanguardia e rispondono alle
esigenze dei moderni trattori ad alte
prestazioni. Il sottotelaio si estende in
avanti fino a una griglia di protezione,
e nella maggior parte dei casi un
prolungamento all’assale posteriore
del trattore ne migliora rigidità e
robustezza.
I sottotelai sono progettati per
consentire un attacco intuitivo, mentre
il sistema “Lock & Go” semi-automatico
e sicuro mantiene saldamente in
posizione il caricatore.
08
Flessibili idraulici protetti e nascosti
Il design delle traverse del caricatore
coniuga robustezza ed eccellente
visibilità anteriore; la struttura di
altissima qualità in acciaio con doppia
sezione a C protegge e nasconde
tutti i flessibili idraulici. Il solido tubo
trasversale, anch’esso utilizzato per
alloggiare e proteggere i componenti
idraulici, assicura una maggiore
resistenza e agevola la visibilità in
quanto posizionato accanto alla parte
anteriore del caricatore.
Tutti i punti di articolazione hanno
boccole ingrassabili e sostituibili che
consentono di allungare gli intervalli
di lubrificazione e permettono una
sostituzione rapida ed economica. Tutti
i perni sono zincati e, dove sottoposti
a maggiore sollecitazione, hanno un
diametro maggiorato (40 mm).
La saldatura robotizzata garantisce
uniformità nella struttura, mentre
l’acciaio è sottoposto a un processo
completo di preparazione e
03
04
06
all’applicazione di una prima mano di
vernice prima di essere rivestito da una
finitura in vernice a polvere spessa e
duratura.
01 Design intuitivo del sottotelaio.
02 Il tubo trasversale alloggia i
componenti idraulici e assicura
maggiore resistenza.
03 Resistenti barre del caricatore con
doppia sezione a U.
04 Cilindri idraulici a doppia azione e a
prova di pressione.
05 La saldatura robotizzata assicura
precisione e resistenza.
06 I moderni processi di verniciatura
assicurano la massima durata e
resistenza della vernice del caricatore.
09
Montaggio e smontaggio facili e intuitivi
I caricatori della serie MF 900, grazie all’utilizzo delle più avanzate tecnologie del
settore, forniscono soluzioni semplici e pratiche alle sfide quotidiane delle moderne
aziende agricole, garantendo sin da subito un utilizzo veloce e intuitivo.
Sistema “Clic-on” con funzione di
sicurezza integrata
Oltre all’eccellente visibilità del
portautensili, l’attacco dell’attrezzo è
ulteriormente agevolato dalla funzione
“Clic-on”. Quando si stacca un attrezzo,
il dispositivo “Clic-on” mantiene i perni
di bloccaggio nella posizione ritratta.
Quando si attacca un attrezzo e si
fa scorrere indietro il portautensili,
i perni di bloccaggio ritornano
automaticamente nella posizione di
blocco. Il dispositivo “Clic-on” viene
montato di serie sui portautensili Euro
e Combi-SMS, rendendo l’attacco
dell’attrezzo un lavoro molto più
semplice e notevolmente più sicuro.
Collegamenti più rapidi
L’accoppiamento idraulico rapido
di trattore e caricatore è facilitato
dal design compatto e dai raccordi
codificati per colore. Per un
collegamento idraulico ancora più
veloce, è disponibile in opzione il
giunto Hydroquick. Il giunto Selecto‑Fix
fornisce vantaggi analoghi per
l’accoppiamento degli attrezzi idraulici
al portautensili.
10
200
Passaggio 1.
Guidate il trattore fino a inserirlo nel caricatore
parcheggiato. Il caricatore e i ganci di attacco si
agganceranno agevolmente.
Passaggio 2.
Il giunto Hydroquick opzionale velocizza
ulteriormente il collegamento idraulico ed elettrico.
Passaggio 3.
Sollevando le braccia, il sistema
“Lock & Go” semi-automatico velocizza e
semplifica l’aggancio del caricatore.
Passaggio 4.
Ripiegate il cavalletto.
Passaggio 5.
Al lavoro!
Pressione
nei cilindri di
sollevamento
con il sistema
SoftDrive
180
120
Pressione
nei cilindri di
sollevamento
senza il sistema
SoftDrive
bar
Sistema di aggancio “Lock & Go” di
serie
Per agevolare l’aggancio e lo sgancio,
tutti i caricatori sono dotati del sistema
“Lock & Go” di serie. Il sistema
“Lock & Go” non richiede alcun attrezzo
e incorpora gambe di supporto rigide;
il sistema è stato progettato per
risparmiare tempo permettendo un
attacco e stacco diretto del caricatore.
Cinque passaggi per una giornata di lavoro produttiva
80
40
0
0,00
1,00
2,00
sec
Innovativo sistema SoftDrive
Per ridurre le sollecitazioni sul
caricatore e sul trattore e diminuire la
fatica a cui è sottoposto l’operatore,
è possibile richiedere l’aggiunta
dell’innovativo sistema ammortizzante
SoftDrive. Disponibile su tutti i
modelli, nascosto e protetto nel tubo
trasversale, il sistema SoftDrive
può essere attivato su richiesta, ad
esempio sui terreni accidentati o nel
trasporto, e disattivato per eseguire
operazioni precise di stoccaggio di
pallet o manipolazione di balle.
04
3,00
4,00
5,00
Selecto-Fix
Molti attacchi nella gamma sono dotati
di Selecto-Fix, per un collegamento
idraulico rapido, facile e preciso senza
rischio di perdite o fuoriuscite.
Per la massima comodità
dell’operatore, un kit interruttore
elettrico opzionale consente di attivare il
sistema SoftDrive dal posto di guida.
11
Massimo controllo, massimo comfort
I caricatori della serie MF 900, all’avanguardia per controlli ed ergonomia,
garantiscono un funzionamento semplice ed efficace, e assicurando livelli
elevatissimi di comfort, sicurezza e rendimento.
Il miglior sodalizio fra trattore e caricatore.
I caricatori della serie MF 900 offrono
una gamma di sistemi di controllo
intuitivi ed ergonomici progettati
dagli ingegneri di Massey Ferguson
appositamente per i trattori MF.
Esperienza di guida e controllo
ottimali
Il joystick meccanico multifunzione
ErgoDrive con valvola idraulica dedicata
è stato perfezionato negli anni per
fornire un’esperienza di guida e un
controllo ottimali.
Uno dei vantaggi aggiunti di una
soluzione trattore/caricatore
Massey Ferguson è il fatto che le
leve PowerShuttle o PowerControl
consentono rapidi cambi di direzione
senza l’utilizzo della frizione, usando la
mano sinistra. Ciò significa che potrete
usare la mano destra per controllare
ogni funzione del caricatore.
D
Funzioni principali del
joystick multifunzione:
A. Sollevamento
B. Abbassamento
C. Riempimento
D. Scarico
usando il joystick multifunzione
meccanico o elettronico. La scelta di
controlli disponibili insieme al design
di trattore e caricatore, all’opzione
visio roof e allo stile del cofano si
riveleranno fondamentali per la vostra
attività. Potrete sempre contare su una
funzionalità ottimale e su una facilità
d’uso senza paragoni.
Le altre opzioni disponibili includono
la possibilità di azionare il caricatore
tramite le valvole a spola del trattore
B
Azionamento del caricatore
e attivazione della 4a valvola
a spola
Funzioni combinate:
A/C. Sollevamento e
riempimento
A/D. Sollevamento e scarico
B/C. Abbassamento e
riempimento
B/D. Abbassamento e
scarico - regolazione della
benna in posizione orizzontale
Azionamento del caricatore
e attivazione della 3a valvola
a spola
Controllo shuttle
Diminuzione della
velocità di avanzamento
C
Aumento della velocità
di avanzamento
L’interruttore della folle
è posizionato sul retro
del joystick
Opzione cabina serie MF 7600 versione Essential con joystick
multifunzione meccanico
B
C
D
A
Il design di questo joystick consente di arretrare o avanzare
e azionare al contempo il caricatore, senza togliere la mano
dal volante.
Modello nella foto: serie MF 5400
Funzioni principali del joystick
ErgoDrive:
A. Sollevamento
B. Abbassamento
C. Riempimento
D. Scarico
Controlli caricatore disponibili (montati in fabbrica)
Modello
A
Controllo con joystick
meccanico
Controlli elettroidraulici
Serie MF 5400
m
-
Serie MF 6400
m
m
Serie MF 7614-18
m
m
Opzione cabina serie MF 7600 versione Efficient con joystick
multifunzione elettroidraulico e bracciolo
Opzione cabina serie MF 7600 versione Exclusive con leva di controllo
multipad e joystick multifunzione elettroidraulico (lato destro)
Funzioni combinate:
A/C. Sollevamento e riempimento
A/D. Sollevamento e scarico
B/D. Abbassamento e scarico
B/C. Abbassamento e
riempimento - regolazione della
benna in posizione orizzontale
l - Di serie
m - Optional
- - Non applicabile
12
13
Opzioni per ogni esigenza
Se il vostro acquisto originale non aveva un sottotelaio né un caricatore ma col
tempo decidete di optare per un trattore con funzionalità di carico, un’opzione
montata dal concessionario vi consentirà di trasformare in poco tempo e senza alcun
problema la vostra macchina in un trattore/caricatore perfettamente funzionante. Vi
basterà scegliere quale tipo di funzionalità meglio si adatta alle vostre esigenze.
Loader Control SystemTM (LCS) Caratteristiche di guida e controllo
ottimali
Il sistema presenta tre nuovi elementi:
valvole, innesti a faccia piana e joystick.
Il “cuore” dell’LCSTM è un esclusivo
programma di valvole, le uniche valvole
al mondo appositamente sviluppate
per le funzioni e i requisiti specifici dei
caricatori frontali. Questa scelta offre
molti vantaggi: controllo straordinario,
risposta diretta e guidabilità tramite
un flusso regolato in maniera
ottimale, perfetto per ogni utilizzo e
indipendentemente dal peso di carico.
Le valvole sono anche a risparmio
energetico, per un minore consumo di
carburante.
Multinnesti a faccia piana Intelligenti e facili da gestire grazie
al connettore elettrico integrato
I nuovi, esclusivi multinnesti a faccia
piana con connettore elettrico
integrato sono il fulcro dell’LCS, che
vi consente così di risparmiare tempo
e salvaguardare l’ambiente grazie a
una costruzione ingegnosa. Il design
compatto con attacchi girevoli ne
semplifica notevolmente l’utilizzo, anche
con una mano sola. La costruzione
dei multinnesti consente di collegarli
e scollegarli anche quando sono
pressurizzati.
Tutti gli attacchi rapidi sono a faccia
piana e senza dispersione di fluido, per
una facile pulizia e manutenzione.
Vantaggi del sistema LCS
• Controllo ottimale dei carichi pesanti grazie al flusso olio indipendente dal carico; la
velocità del caricatore rimane costante, indipendentemente dal carico trasportato
nell’attrezzo
• Semplifica l’esecuzione di funzioni multiple, come abbassamento e carico
• Risparmio energetico con la rigenerazione a bassa pressione
• I cilindri sono sempre riempiti d’olio, eliminando così tempi d’attesa e cavitazione
• I circuiti di sollevamento e attrezzo presentano entrambi una posizione di
galleggiamento; oltre ai vantaggi di una guida migliorata, ciò permette anche un
facile aggancio/sgancio di caricatore e attrezzo
• Il design compatto assicura un posizionamento ottimale della valvola, mantenendo
al contempo una visibilità eccellente
Vantaggi del sistema a multinnesti
• Sia le valvole che i flessibili hanno attacchi a faccia piana
• I multinnesti si collegano con facilità, tramite un’unica leva che integra un fermo di
bloccaggio
• Allo stesso tempo si collegano in automatico anche le funzioni elettriche
La serie MF 900 può contare su tre opzioni joystick: tutte garantiscono
all’operatore un elevato grado di controllo, variabile a seconda del livello
di evoluzione e del tipo di controllo richiesto.
Joystick meccanico ErgoDrive LCSTM
Un controllo meccanico e intuivo, a leva
singola e azionato tramite cavo, che
sostituisce il precedente ErgoDrive. Il
sistema integra un’innovativa funzione
oscillante, rendendo disponibile
l’oscillazione sia in posizionamento che
in scarico: così è più facile collegare
attrezzi idraulici.
•
Sollevamento/abbassamento/
riempimento/scarico
Funzioni combinate:
• Sollevamento e riempimento
• Sollevamento e scarico
• Abbassamento e scarico
• Abbassamento e riempimento regolazione della benna in
posizione orizzontale
•
•
•
•
•
•
Attivazione 3 e 4
On/Off sospensione caricatore
Funzione di bloccaggio attrezzo
idraulico
Posizione di galleggiamento
in sollevamento e inclinazione
(scarico)
Funzione trasporto
Funzione di riduzione della
pressione
a
a
Joystick elettronico ElectroDrive CDCTM
Il nuovo joystick ElectroDrive CDC
sostituisce il precedente modello e
sfrutta tutti i vantaggi delle altre due
opzioni, con funzionalità notevolmente
migliorate.
•
•
•
•
Attivazione 3a e 4a
Sollevamento e inclinazione
posizione di galleggiamento
Tasto selezione rapida: di serie
On/Off sospensione caricatore
Funzioni azionabili tramite tasti:
sospensione caricatore, modalità
trasporto, AAC, funzioni Shake e
Turtle
01
03
02
01 EasyDrive LCS
14
Joystick elettronico EasyDrive LCSTM
Un’alternativa elettronica accessibile ai
controlli puramente meccanici: esegue
infatti le stesse funzioni ma con l’aiuto
dell’elettronica, grazie a un joystick
compatto e controllabile con un pollice,
per un utilizzo facile e intuitivo.
02 - 03. ElectroDrive LCS
15
Vi semplifica la vita
Alta produttività... minimi tempi di fermo. L’efficenza ottimale, la bassa
manutenzione e la facilità d’uso del trattore e del caricatore hanno svolto un ruolo
fondamentale nella progettazione e costruzione della serie MF 900, perché per
noi è importante farvi lavorare meglio, e più velocemente.
con apertura esterna facilmente
accessibili e protetti da coperchi
parapolvere.
Su tutti i modelli i sottotelai del
caricatore sono stati progettati per
garantire un accesso privo di ostacoli
ai punti di manutenzione del trattore.
Il caricatore può essere bloccato
saldamente nella posizione sollevata;
in alternativa, il sistema “Lock & Go”
garantisce una rapida rimozione
dei caricatori serie MF 900 per un
massimo accesso al trattore.
Potrete contare su un servizio di
assistenza tecnica e pezzi di ricambio
sempre disponibili. La rete di
concessionarie Massey Ferguson è una
delle più estese al mondo, così potrete
acquistare un caricatore serie MF 900
in assoluta sicurezza.
La valvola di distribuzione montata
centralmente e facilmente accessibile,
e tutti i punti di articolazione dotati
di boccole ingrassabili e sostituibili
costituiscono esempi del nostro
impegno per semplificare le operazioni
di manutenzione e ridurre al minimo i
tempi di fermo della macchina.
Per una maggiore sicurezza e comodità,
tutti i punti di articolazione del
caricatore sono dotati di ingrassatori
01
02
01 Comodo vano per riporre gli
attrezzi.
02 Punti di ingrassaggio
facilmente accessibili, rivolti verso
l’esterno.
03 Oltre al portautensili Euro
standard, è possibile scegliere
tra una gamma di portautensili
combinati opzionali da utilizzare
sia con gli attrezzi Euro sia con
una gran varietà di attrezzi di
terze parti.
03
16
17
Attrezzi per i caricatori serie MF 900:
gli strumenti giusti per il vostro lavoro
CLIC-ON
I migliori caricatori al mondo meritano gli attrezzi
migliori, progettati appositamente per le macchine
su cui saranno montati e adatti alla più ampia
gamma di applicazioni. Ecco la gamma di attrezzi
per i caricatori serie MF 900 direttamente dal
migliore produttore mondiale.
Realizzati con grande precisione
e progettati appositamente per i
caricatori della serie MF 900, questi
attrezzi offrono una vastissima scelta.
Sono attrezzi altamente versatili e
di elevatissima qualità, sviluppati
attraverso un rigido programma
di ricerca e sviluppo e assistiti da
una rete dedicata di concessionarie
Massey Ferguson, per un’eccellente
assistenza post-vendita. Per
semplificare la scelta dell’attrezzo più
adatto al lavoro da svolgere, sono stati
suddivisi in 6 categorie per una più
facile consultazione.
01 Movimentazione delle balle
Per la movimentazione di balle
rotonde e quadrate. Una gamma
altamente flessibile, adatta a ogni
situazione e budget.
Montato di serie su tutti i caricatori
della serie MF 900, il dispositivo
Clic-on garantisce la sicurezza nel
fissaggio automatico degli attrezzi
al portautensili. Il dispositivo di
aggancio Clic-on rende l’attacco
dell’attrezzo molto più semplice e
sicuro.
SELECTO-FIX
02 Benne
Il design della tramoggia a forma
conica le rende semplici da riempire
e previene le fuoriuscite. L’ampia
gamma copre pressoché ogni utilizzo.
03 Insilato
Per l’utilizzo nei silos, o con pinze e
carri miscelatori. Ideale per la gestione
e la distribuzione dell’insilato in
genere.
04 Forche
Potenti e versatili, per la
movimentazione di pallet, operazioni
di concimatura e lavori su pietra.
Molti attacchi nella gamma sono
dotati di Selecto-Fix, per un
collegamento idraulico rapido, facile
e preciso senza rischio di perdite o
fuoriuscite.
05 Sollevatori
Per una movimentazione garantita e
sicura dei sacchi.
06 Accessori
Numerosi accessori per integrare
la gamma di attrezzi per i caricatori
della serie MF 900.
18
19
Movimentazione delle balle
Questa gamma completa di attrezzi per la
movimentazione delle balle è stata accuratamente
progettata per garantire un funzionamento sicuro,
efficiente e affidabile per tutte le operazioni di
movimentazione e distribuzione delle balle, dal
campo al cortile.
Movimentazione delle
balle e benne
01
02
Le benne non sono tutte uguali. Quelle per i caricatori
della serie MF 900 sono semplicemente migliori. La
gamma comprende 5 serie, per affrontare carichi
di lavoro diversi; tutte le benne hanno la tramoggia
a forma conica ed estremità tagliate al laser per
prevenire fuoriuscite e perdite. Sono inoltre incluse
delle benne speciali per il livellamento e per un ampio
ribaltamento.
01
02
Nota: i volumi illustrati sono quelli massimi.
03
01 Punta per rotoballe
Consente un trasporto sicuro delle balle
rotonde e include un dente corto per
impedire la rotazione delle balle durante
l’impilamento. Viene fornita con una piastra
posteriore ed è disponibile anche come
attacco per elevatori a forche.
02 Quadrogrip
Indiscusso leader nel mercato della
movimentazione delle balle rotonde
e quadrate. Il design dei bracci ad
azionamento idraulico assicura un
bloccaggio indipendente, per un facile
allineamento e un funzionamento silenzioso.
Può contenere balle con larghezza da 60 cm
fino a 200 cm.
03 Silosplit
Un attrezzo unico per la movimentazione
e il taglio delle balle di insilato. Semplifica
il lavoro di taglio delle balle di paglia e di
insilato con una sola, semplice azione e
senza dover ricorrere ad altri complicati
dispositivi idraulici. Viene fornito con
protezione di sicurezza in alluminio.
04 Flexibal
Grazie alla regolazione idraulica laterale, i
tubi girevoli in acciaio da 125 mm sollevano
delicatamente le balle fasciate con diametro
fino a 180 cm, eliminando i danni al
rivestimento. Una volta rimossi, i tubi girevoli
presentano delle punte in acciaio per la
movimentazione delle balle non fasciate
o dei pallet fino a 1.000 kg. Un supporto
idraulico opzionale per balle consente
l’impilamento frontale.
05 Flexigrip
Per una movimentazione delicata delle balle
fasciate e per l’impilamento frontale (fino
a tre balle in altezza). Riduce il rischio di
penetrazione di aria e umidità all’interno
delle balle. I bracci ad azionamento idraulico
assicurano un bloccaggio indipendente per
un più facile allineamento. Dimensioni delle
balle da 120 cm fino a 200 cm.
06 Unigrip
Design arrotondato di comprovata efficacia,
un peso netto ridotto e bracci modificati per
distribuire uniformemente la pressione sulla
balla. Simile al Flexigrip ma ideale anche
per la movimentazione di balle quadrate più
piccole. Disponibile in 2 misure per balle da
90 cm a 160 cm di diametro.
03
04
04
05
06
01-02 Forca di sicurezza per balle
quadrate
Disponibile in due larghezze e dotata
di denti ripiegabili in verticale per una
maggiore sicurezza in fase di trasporto
e movimentazione. La parte superiore è
studiata per prevenire la caduta delle balle in
retromarcia dopo avere effettuato lo scarico
all’altezza massima. Sono inoltre disponibili
su richiesta i supporti posteriori e un
sollevatore per sacchi di grandi dimensioni.
scatolare da 80 cm a 130 cm. Una prolunga
posteriore verticale a U è disponibile su
richiesta come ulteriore sostegno per la
balla superiore. Larghezza: 140 cm.
Disponibile in 2 larghezze: 140 cm
(2-5 denti) e 190 cm (5 denti).
06-07 Serie HT
Benne per terra fornite di denti. Simili a
quelle della serie H, tutte le benne più
grandi di entrambe le gamme hanno un
rinforzo aggiuntivo tra il fondo e la base.
Disponibile in 4 larghezze, da 135 cm
(0,54 m3) fino a 210 cm (0,82 m3).
03 Forca per balle quadrate
Semplice e robusta, ma perfetta sia per
balle rotonde che quadrate. La distanza
fra i denti è regolabile lungo la sezione
20
05
04-05 Serie H
Benne per terra, le più conosciute e versatili
della gamma. La base più corta della benna
la rende perfetta per i lavori più pesanti.
Disponibile in 5 larghezze, da 135 cm
(0,54 m3) fino a 240 cm (0,95 m3).
06
07
21
Benne, movimentazione e
distribuzione dell’insilato
Dal Multibenne, un attrezzo avvolgente ideale per la
movimentazione dell’insilato, fino al versatile Silograb,
questa gamma comprende alcuni degli attrezzi per
insilato più affidabili e innovativi attualmente disponibili
sul mercato.
01
02
Movimentazione
dell’insilato e forche
01
Questa gamma include le più potenti forche
attualmente disponibili sul mercato oltre a elevatori
a forche con accessori opzionali. Questi attrezzi sono
stati appositamente progettati per i carichi pesanti e
per l’usura provocata dai lavori impegnativi.
02
03
01 Serie HD
Le benne più resistenti dell’intera gamma.
Basate sulla serie H ma con in più: spessore
dell’acciaio maggiore del 20%,un filo più
efficace, un rinforzo della base più ampio
e più lungo. Disponibile in 4 larghezze, da
185 cm (0,72 m3) fino a 260 cm (1,03 m3).
02 Serie HV
Dedicata a chi svolge compiti che richiedono
volumi elevati, ad esempio il trasporto di
cereali, barbabietole e mangimi. La grande
capacità deriva dall’innovativo design
della benna, più profonda e alta rispetto
alla media. Disponibile in 4 larghezze, da
200 cm (1,16 m3) fino a 260 cm (1,85 m3).
03 Serie L e LV
Un’ottima scelta per i lavori più leggeri e
in caso di budget limitato. Disponibile in
4 larghezze, da 130 cm (0,51 m3) fino a
220 cm (1,25 m3).
04 Benna per il livellamento
Progettata per offrire un’ottima visibilità
al conducente fino alla punta della benna
grazie alla piastra posteriore ribassata.
Lo speciale ferro angolare da 10 mm
di spessore che rinforza le piastre del
sottotelaio da 20 mm fa di questa benna
l’attrezzo ideale per le operazioni di
livellamento. Larghezza: 220 cm (0,65 m3).
22
05 Benne per un ampio ribaltamento
L’altezza di carico maggiorata di 120 cm
significa che anche un caricatore frontale
corto e compatto è in grado di riempire
un rimorchio alto. La benna si ribalta dal
bordo anteriore, eliminando quindi il bisogno
di attendere che il bordo anteriore si
allontani dal rimorchio prima di effettuare la
retromarcia. Larghezza: 120 cm (2,00 m3).
06 Powergrab
Progettata per le operazioni di insilato,
l’ampia apertura delle ganasce della
benna Powergrab consente di lavorare su
una parete verticale di insilato, mentre il
design conico evita fuoriuscite durante lo
svuotamento. Disponibile in 4 larghezze, da
185 cm (1,0 m3) fino a 260 cm (1,4 m3).
07 Maxi grapple
L’ampia apertura delle ganasce consente di
movimentare un’ampia gamma di materiali,
tra cui balle di grandi dimensioni e molti
altri tipi di carico. Se necessario, è possibile
rimuovere facilmente il braccio di aggancio.
Disponibile in 3 larghezze, da 210 cm fino
a 260 cm.
08 Silograb
I denti di questo attrezzo, montati in una
sezione scatolare temprata, eliminano il
rischio di fuoriuscite di insilato grazie alla
loro posizione ravvicinata. I denti della
ganascia superiore effettuano un movimento
circolare che consente di ottenere un taglio
pulito. Disponibile in 7 larghezze, da 130 cm
(0,69 m3) fino a 250 cm (1,33 m3).
04
05
01 Multibenne
Un attrezzo avvolgente perfetto per
l’insilato, dal carico dei carri miscelatori
alla spalatura di concime e altri materiali.
Le altre caratteristiche tecniche ne fanno
un attrezzo di lavoro eccellente. Disponibile
in 7 larghezze, da 130 cm (0,66 m3) fino a
250 cm (1,27 m3).
02 Silocut SE
Realizza in pochi secondi delle perfette
balle di insilato. Le lame di taglio temprate
presenti sia anteriormente che di lato
producono nel morsetto una superficie di
taglio pulita, fondamentale per mantenere
intatta la qualità dell’insilato. Disponibile in
4 capacità, da 0,72 m3 fino a 1,38 m3.
03-05 Sollevatori a forche
Disponibili con forche da 97 cm (1.000 o
1.600 kg di capacità) o da 120 cm
(2.500 kg di capacità). Il profilo superiore
è realizzato in un unico pezzo e può essere
regolato lateralmente in base al carico, che
viene distribuito su un’area ampia grazie
alla grande superficie portante. In questo
modo le forche risultano incredibilmente
stabili e resistenti. Sono inoltre disponibili
su richiesta delle pinze superiori e degli
attacchi per punte.
06 Forche per letame
Prodotte con una speciale sezione scatolare
temprata. I denti vengono montati prima
della verniciatura e fissati con coppia
di serraggio molto elevata. Un attrezzo
eccezionale caratterizzato da una lunga
durata. Disponibile in 5 larghezze, da
130 cm fino a 230 cm.
03
04
06
05
07
08
06
23
Forche, sollevatori e
accessori
01
02
A completare la
gamma di attrezzi per
caricatori MF 900, vi
sono l’indispensabile
sollevatore per sacchi
di grandi dimensioni
dal design intelligente
e molti altri accessori
essenziali.
01 Forca universale
Senza dubbio la più potente forca universale
e per pietre disponibile sul mercato.
Garantisce un’eccezionale visibilità e una
forza estremamente elevata. Le forche
laterali sono dotate di denti ultraresistenti
all’usura. Disponibile in 2 larghezze, 150 cm
e 200 cm.
02 Forca per pietre professionale
Una forca per applicazioni pesanti,
progettata specificamente per trattenere il
materiale nella benna dopo il caricamento.
Il bordo principale è dotato di denti
sostituibili e rivolti verso il basso, fissati a
un telaio rigido di alta qualità. Disponibile in
2 larghezze, 150 cm e 200 cm.
03 Sollevatore per sacchi di grandi
dimensioni
Progettato con un gancio leggermente
spostato lateralmente, garantisce
all’operatore una visibilità completa durante
l’aggancio della maniglia del sacco. Ha una
larghezza di 120 cm, un’altezza di 170 cm
e una capacità di carico massima pari a
800 kg.
04 Contrappeso
Un accessorio indispensabile. Questo
contrappeso di alta qualità si monta e si
smonta con facilità estrema. Disponibile in
2 dimensioni, peso massimo con zavorra di
800 kg o 1.500 kg. Fornito senza zavorra.
05 Attacco a tre punti
Può essere utilizzato in maniera simile
all’attacco a tre punti di un trattore per
facilitare il trasporto degli attrezzi all’interno
dell’azienda agricola.
03
04
05
06 Attacchi Euro
Gli attacchi Euro saldati consentono la
modifica di qualunque attrezzo per l’utilizzo
sui caricatori della serie MF 900.
24
06
25
Massima produttività con i caricatori multifunzionali
I compatti caricatori multifunzionali sono il complemento ideale per le serie MF 3600 A, V, S, F e GE
Progettiamo il meglio per rendere il duro lavoro un po’ meno duro.
Quando si tratta di qualità non scendiamo mai a compromessi e proprio per questo forniamo solo i caricatori migliori in
abbinamento alle nostre macchine. Questa nuova gamma di caricatori paralleli e non paralleli è stata sviluppata proprio
per essere un componente originale di questa serie di trattori. Il design complessivo, l’efficiente funzionalità e l’attenzione
ai dettagli aumentano le prestazioni elevate di queste macchine, per aiutarvi a ottenere il massimo dalla vostra giornata
lavorativa.
I caricatori multifunzionali della serie MF 900 vi offrono più vantaggi di qualsiasi altra gamma. Sono facili da usare, efficaci
e confortevoli, e il risultato finale vi darà il massimo della produttività e della soddisfazione.
Caricatori
multifunzionali
Caricatori multifunzionali per la serie MF 3600
Versione “A” standard
Versioni “Special & Fruit”
26
Modello
Tipo
Altezza di
Capacità
sollevamento
MF 906
Non parallelo
3,30 m
1.590 kg
MF 916
Parallelo
3,30 m
1.370 kg
MF 905
Non parallelo
3,00 m
1.420 kg
MF 915
Parallelo
3,00 m
1.500 kg
27
Moderni, semplici e
funzionali
Collegamento e scollegamento semplici e veloci
La nostra combinazione di trattore e
caricatore lavora in modo omogeneo,
integrando il design e il profilo esteriore
all’avanguardia a doti di robustezza e
affidabilità.
Visibilità completa
Durante molte delle applicazioni, avrete una visuale libera
dell’attrezzo. La cabina spaziosa e il basso tubo trasversale del
caricatore MF 900 assicurano una visibilità priva di impedimenti
dal sedile di guida, alleggerendo il lavoro con il caricatore.
02
Non sono necessari utensili per
collegare e scollegare il caricatore,
così non si perde tempo prezioso
tra un lavoro e l’altro.
01
Tutti i tubi e i flessibili sono protetti all’interno del braccio del
caricatore, una caratteristica che riduce i danni all’impianto
idraulico e aumenta la visibilità.
Per lo sgancio rapido, basta appoggiare l’attrezzo
per terra, abbassare i cavalletti, sganciare i perni
e scollegare gli attacchi idraulici ed elettrici fra
caricatore e trattore.
Tutti i perni sono estremamente resistenti e di grandi
dimensioni; in più sono zincati e possono essere lubrificati. Un
blocco dei perni ne impedisce la rotazione.
03
28
04
01 Abbassate i cavalletti.
02 Sganciate i perni.
03 Scollegate gli attacchi elettrici.
04 Scollegate gli attacchi idraulici.
29
In grado di lavorare di più
Portautensili
Consente un collegamento affidabile
tra caricatore e attrezzo, garantendo
la massima sicurezza durante tutte le
operazioni del caricatore.
Guida regolabile
La guida indica all’operatore la posizione
dell’attrezzo. Si può regolare facilmente e,
ad esempio, mostra quando la benna o i
sollevatori a forche si trovano in posizione
parallela rispetto al terreno.
Bloccaggio automatico dell’attrezzo con
SafeLock
Questa intelligente funzione di sicurezza
consente di collegare sempre l’attrezzo in modo
preciso e accurato. Con la funzione SafeLock
i perni di bloccaggio sono sempre bloccati in
posizione.
Il funzionamento del caricatore è molto
semplice grazie ai comandi presenti in cabina
01
01 Funzioni del joystick meccanico:
• Sollevamento
• Abbassamento
• Carico
• Scarico
02 La posizione della leva può essere
regolata per il massimo comfort.
03 Il joystick può anche essere
bloccato in posizione.
30
02
03
31
Modelli non paralleli
Raccomandazioni per trattore/caricatore per i modelli non paralleli
MF 931
MF 933
MF 941
MF 951
MF 961
Angoli di lavoro*
Modelli
Ruote anteriori max
MF 931
MF 933
MF 941
MF 951
MF 961
MF 5410 - 5450
R28 14,9
l*
l*
l
l
-
angolo di riempimento min
gradi
44
44
43
46
45
MF 5460
R28 14,9
-
-
l
l
-
angolo di scarico min
gradi
58
58
60
56
52
MF 5465 e 75
R28 14,9
-
-
-
-
l
l
Altezza di sollevamento
MF 5470 e 80
R28 14,9
-
-
-
l
metri al perno di articolazione
m
3,50
3,50
3,75
4,00
4,25
MF 64 e 5445/55
R28 14,9
-
-
l
l
-
metri sotto l’attrezzo*
m
3,20
3,20
3,45
3,70
3,95
MF 6460/70
R28 16,9
-
-
-
l
l
MF 6465
R28 16,9
-
-
-
-
l
Forza di sollevamento a 195 bar (2.828 PSI)
1. al perno di articolazione, a terra*** kg
2.310
2.690
2.810
2.920
3.220
MF 6475
R28 16,9
-
-
-
-
l
al perno di articolazione, altezza di
sollevamento max***
kg
1.760
2.060
2.150
2.310
2.710
MF 6480
R28 16,9
-
-
-
-
l
MF 7465
R28 16,9
-
-
-
-
l
2 800 mm dal perno di
articolazione, a terra
kg
1.390
1.660
1.730
1.860
2.130
MF 7475
R28 16,9
-
-
-
-
l
800 mm dal perno di articolazione,
altezza di sollevamento 1,5 m
kg
1.250
1.500
1.560
1.680
1.980
MF 7480
R28 16,9
-
-
-
-
l
800 mm dal perno di articolazione,
altezza di sollevamento max
kg
1.220
1.450
1.500
1.640
1.970
* Caricatore disponibile per questo modello solo con scatola
del cuscinetto lunga o dimensioni pneumatico max 24"
3 Forza di strappo max 80 cm dal
perno di articolazione
kg
2.410
2.410
2.800
2.840
3.360
l =Raccomandato
- = Non applicabile
Peso del caricatore
kg
450
450
515
554
628
Dimensioni del trattore (ca.)
hp/kW
50-80 / 37-60**
50-80 / 37-60**
60-100 / 45-75**
80-120 / 60-90**
100-150 / 75-112**
58 l/min a 1.500 giri/min
Secondi
6,44
7,39
7,39
8,41
11,45
100 l/min a 1.500 giri/min
Secondi
3,65
4,19
4,19
4,77
6,49
110 l/min a 1.500 giri/min
Secondi
3,18
-
-
4,15
5,65
Tempo di sollevamento
* Varia a seconda dell’attrezzo
** Oltre alla potenza del motore, anche il peso e le dimensioni del trattore influiscono sulla
scelta del caricatore
*** Senza attrezzo
† A seconda del sistema idraulico montato sul trattore
Altezza di sollevamento, metri al punto di articolazione
metri sotto l’attrezzo6*
44°
4.00 m
52°
5
6
4
44°
140°
32
Forza di sollevamento a 195 bar (2.828 PSI)
1. al perno di articolazione, a terra***
2. al perno di articolazione, altezza di sollevamento max***
800 mm
1 Forza di sollevamento al perno
di articolazione
Forza
di sollevamento 800 mm
2
dal perno di articolazione
3 Forza di strappo max 800 mm
dal perno di articolazione
È stato fatto quanto ragionevolmente possibile per assicurare che le informazioni contenute nella presente pubblicazione siano il più possibile accurate e aggiornate.
In ogni caso, si possono verificare eventuali imprecisioni, errori od omissioni e i dettagli delle specifiche possono essere modificati in qualsiasi momento senza preavviso.
Pertanto, tutte le specifiche devono essere verificate con un concessionario o distributore Massey Ferguson prima dell’acquisto.
33
Modelli paralleli
MF 936
MF 938
MF 946
MF 948
MF 949
MF 956
MF 958
MF 966
MF 968
MF 976
MF 978
MF 988
Angoli di lavoro*
angolo di riempimento min
gradi °
44
44
43
43
44
45
45
45
45
44
44
44
angolo di scarico min
gradi °
58
58
60
60
55
55
55
52
52
52
52
49
Altezza di sollevamento
metri al perno di articolazione
m
3,50
3,50
3,75
3,75
3,90
4,00
4,00
4,25
4,25
4,50
4,50
4,95
metri sotto l’attrezzo*
m
3,20
3,20
3,45
3,45
3,60
3,70
3,70
3,95
3,95
4,20
4,20
4,65
1.920
2.270
2.400
2.770
2.220
2.520
2.890
2.790
3.170
2.990
3.380
3.930
1.520
1.800
1.900
2.210
1.890
2.060
2.370
2.440
2.780
2.490
2.820
3.070
Forza di sollevamento a 195 bar (2.828 PSI)
1. al perno di articolazione, a terra***
kg
al perno di articolazione, altezza di
sollevamento max***
2. 800 mm dal perno di articolazione, a
terra
kg
1.530
1.840
1.910
2.250
1.800
2.070
2.410
2.330
2.680
2.540
2.900
3,34
800 mm dal perno di articolazione,
altezza di sollevamento 1,5 m
kg
1.440
1,740
1.800
2.110
1.720
1.930
2.250
2.250
2.590
2.370
2.700
3.050
800 mm dal perno di articolazione,
altezza di sollevamento max
kg
1.310
1,590
1.630
1.920
1.600
1.720
2.010
2.120
2.450
2.120
2.430
2.770
3. Forza di strappo max 80 cm dal perno
di articolazione
kg
2.380
2,380
2.770
2.770
2.830
2.810
3.850
3.360
4.470
3.870
4.480
4.460
Peso del caricatore
kg
521
521
585
585
595
621
621
721
721
760
760
838
Dimensioni del trattore (ca.)
hp/kW
50-80/37-60 **
50-80/37-60**
60-100/45-75**
60-100/45-75 **
60-100/45-75 **
80-120/60-90 **
80-120/60-90 **
100-150/75-112 **
58 l/min a 1.500 giri/min
Secondi
5,55
6,44
7,39
8,41
7,39
8,41
9,50
10,21
10,21
11,45
-
-
100 l/min a 1.500 giri/min
Secondi
3,15
3,65
4,19
4,77
4,19
4,77
5,39
5,79
5,79
6,49
-
-
110 l/min a 1.500 giri/min
Secondi
-
-
3,65
4,15
3,65
4,15
4,69
5,04
5,04
5,65
5,65
6,84
150 l/min a 1.500 giri/min
Secondi
-
-
-
-
-
-
-
-
-
4,18
4,18
5,06
180 l/min a 1.500 giri/min
Secondi
-
-
-
-
-
-
-
-
-
-
-
4,18
100-150/75-112 ** 120-190/90-142 ** 120-190/90-142 **
>150 / >112 **
Tempo di sollevamento
44°
Altezza di sollevamento, metri al punto di articolazione
metri sotto l’attrezzo6*
* Varia a seconda dell’attrezzo
** Oltre alla potenza del motore, anche il peso e le dimensioni del trattore influiscono sulla scelta del caricatore
*** Senza attrezzo
l =Raccomandato
– = Non applicabile/disponibile
4.00 m
52°
5
6
4
44°
140°
34
Forza di sollevamento a 195 bar (2.828 PSI)
1. al perno di articolazione, a terra***
2. al perno di articolazione, altezza di sollevamento max***
800 mm
1 Forza di sollevamento al perno
di articolazione
Forza
di sollevamento 800 mm
2
dal perno di articolazione
3 Forza di strappo max 800 mm
dal perno di articolazione
35
Modelli di caricatori multifunzionali
Raccomandazioni per trattore/caricatore per i modelli paralleli
Modelli
Ruote
anteriori
max
MF 936
MF 938
MF 946
MF 948
MF 949
MF 956
MF 958
MF 966
MF 968
MF 976
MF 978
MF 988
MF 5410 - 5450
R28 14,9
l*
l*
l
l
l
l
-
-
-
-
-
-
MF 5460
R28 14,9
-
-
l
l
l
l
-
-
-
-
-
-
MF 5465 e 75
R28 14,9
-
-
-
-
-
-
-
l
l
l
-
-
MF 5470 e 80
R28 14,9
-
-
-
-
-
l
l
l
-
-
MF 64 e 5445/55
R28 14,9
-
-
l
l
l
l
-
-
-
-
-
-
MF 6460/70
R28 16,9
-
-
-
-
-
l
l
l
-
-
-
-
MF 6465
R28 16,9
-
-
-
-
-
-
-
l
l
l
-
-
MF 6475
R28 16,9
-
-
-
-
-
-
-
l
l
l
-
-
MF 6480
R28 16,9
-
-
-
-
-
-
-
l
l
l
-
-
MF 6485
R30 16,9
-
-
-
-
-
-
-
-
-
l
l
-
MF 6490
R30 16,9
-
-
-
-
-
-
-
-
-
l
l
-
MF 6495
R30 16,9
-
-
-
-
-
-
-
-
-
l
l
-
MF 6497
R30 16,9
-
-
-
-
-
-
-
-
-
l
l
l
MF 6499
R30 16,9
-
-
-
-
-
-
-
-
-
l
l
l
MF 7465
R28 16,9
-
-
-
-
-
-
-
l
l
l
-
-
MF 7475
R28 16,9
-
-
-
-
-
-
-
l
l
l
-
-
MF 7480
R28 16,9
-
-
-
-
-
-
-
l
l
l
-
-
Tipo di caricatore
MF 7485
R30 16,9
-
-
-
-
-
-
-
-
-
l
l
-
MF 7490
R30 16,9
-
-
-
-
-
-
-
-
-
l
l
-
MF 7495
R30 16,9
-
-
-
-
-
-
-
-
-
l
l
-
MF 7497
R30 16,9
-
-
-
-
-
-
-
-
-
l
l
l
MF 7499
R28 16,9
-
-
-
-
-
-
-
-
-
l
l
l
MF 7614/15/16/18
R28 16,9
-
-
-
-
-
-
-
m
m
m
-
-
MF 7619/20/22
R30 16,9
-
-
-
-
-
-
-
-
m
m
-
-
MF 7624
R30 16,9
-
-
-
-
-
-
-
-
-
-
-
m
MF 8650
R34 600/65
-
-
-
-
-
-
-
-
-
-
-
l
MF 8660
R34 600/65
-
-
-
-
-
-
-
-
-
-
-
l
MF 8670
R34 600/65
-
-
-
-
-
-
-
-
-
-
-
l
MF 8680
R34 600/65
-
-
-
-
-
-
-
-
-
-
-
l
MF 8690
R34 600/65
-
-
-
-
-
-
-
-
-
-
-
l
MF 905
MF 915
MF 906
MF 916
Non parallelo
Parallelo
Non parallelo
Parallelo
Angoli di lavoro*
angolo di riempimento min
gradi
45
45
46
46
angolo di scarico min
gradi
49
49
48
48
Altezza di sollevamento
metri al perno di articolazione
m
3,00
3,00
3,30
3,30
metri sotto l’attrezzo*
m
2,75
2,75
3,05
3,05
1. al perno di articolazione, a terra***
kg
2.280
1.880
2.500
1.750
al perno di articolazione, altezza di
sollevamento max***
kg
1.410
1.140
1.570
1.060
2 800 mm dal perno di articolazione, a terra
kg
1.420
1.500
1.590
1.370
800 mm dal perno di articolazione, altezza di
sollevamento 1,5 m
kg
1.130
1.300
1.310
1.220
800 mm dal perno di articolazione, altezza di
sollevamento max
kg
790
1.130
900
1.090
3 Forza di strappo max 80 cm dal perno di
articolazione
kg
1.870
1.510
1.940
1.930
Peso del caricatore
kg
310
360
335
390
Forza di sollevamento a 195 bar (2.828 PSI)
* Varia a seconda dell’attrezzo ** Senza attrezzo
Serie MF 3600
Caricatori
multifunzionali
Versioni S/F
Versione A*
Non parallelo
Nuovo MF 905
l
-
Parallelo
Nuovo MF 915
l
-
Non parallelo
Nuovo MF 906
-
l
Parallelo
Nuovo MF 916
-
l
* Il sottotelaio del caricatore versione
A MF 3600 non è compatibile con lo
scarico orizzontale
Altezza di sollevamento, metri al punto di articolazione
metri sotto l’attrezzo6*
44°
* Varia a seconda dell’attrezzo
** Oltre alla potenza del motore, anche il peso e le dimensioni del trattore influiscono sulla scelta del caricatore
*** Senza attrezzo
l =Raccomandato
– = Non applicabile/disponibile
4.00 m
52°
5
6
4
44°
140°
36
Forza di sollevamento a 195 bar (2.828 PSI)
1. al perno di articolazione, a terra***
2. al perno di articolazione, altezza di sollevamento max***
800 mm
1 Forza di sollevamento al perno
di articolazione
2 Forza di sollevamento 800 mm
dal perno di articolazione
Forza
di strappo max 800 mm
3
dal perno di articolazione
37
Punti di forza dei caricatori
serie MF 900
Ecco un rapido promemoria di alcune delle straordinarie
caratteristiche offerte dai caricatori della serie MF 900.
01 Una gamma completa di 21 modelli, con numerose opzioni e
accessori disponibili e possibilità di scelta fra attacco parallelo
o non parallelo.
02 Progettati e costruiti come complemento dei trattori
Massey Ferguson, per aiutarvi nei lavori più difficili giorno
dopo giorno.
05 Nuovo sistema di accoppiamento ottimizzato: innesti a faccia
piana senza dispersione di fluido per un innesto e un disinnesto
facili e puliti.
06 Nuovi, robusti bracci posteriori rinforzati.
07 Una nuovissima gamma di caricatori multifunzionali è ora
03 I nuovi modelli con maggiore capacità di sollevamento e nuovi
angoli di inclinazione offrono una movimentazione ottimale dei
materiali, in particolare quando si usa una benna.
disponibile come complemento dei trattori multifunzionali della
serie MF 3600.
08 Tutti i prodotti sono supportati dalla rete globale di post-vendita
04 La facilità d’uso non è un optional, grazie al joystick del
caricatore montato in fabbrica; in alternativa, la gamma di
joystick disponibili assicura all’operatore il massimo controllo.
ErgoDrive, EasyDrive e ElectroDrive insieme alle nuove valvole
si uniscono per offrirvi il sistema più completo, intuitivo e
funzionale mai creato.
è un marchio mondiale di AGCO Corporation.
© AGCO Limited. 2012 | Italian/15252/0912/8m
Massey Ferguson, dove personale qualificato e preparato si
impegnerà a mantenere in ottima forma il vostro investimento,
anno dopo anno.
