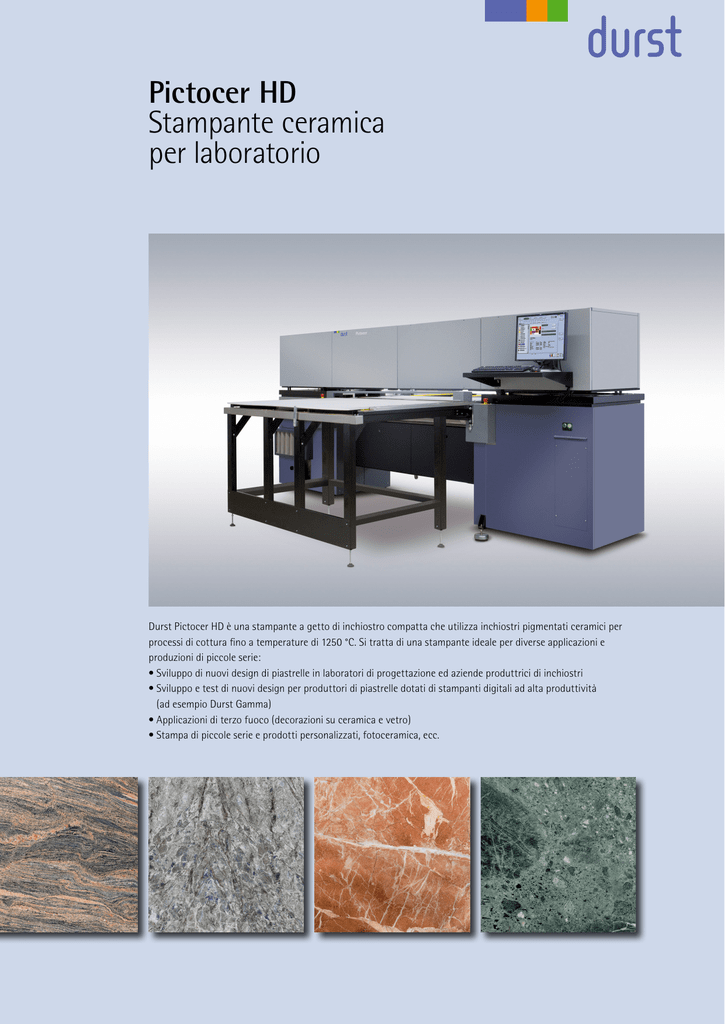

Pictocer HD Stampante ceramica per laboratorio

Pictocer HD
Stampante ceramica
per laboratorio
Durst Pictocer HD è una stampante a getto di inchiostro compatta che utilizza inchiostri pigmentati ceramici per
processi di cottura fino a temperature di 1250 °C. Si tratta di una stampante ideale per diverse applicazioni e
produzioni di piccole serie:
• Sviluppo di nuovi design di piastrelle in laboratori di progettazione ed aziende produttrici di inchiostri
• Sviluppo e test di nuovi design per produttori di piastrelle dotati di stampanti digitali ad alta produttività
(ad esempio Durst Gamma)
• Applicazioni di terzo fuoco (decorazioni su ceramica e vetro)
• Stampa di piccole serie e prodotti personalizzati, fotoceramica, ecc.
Stampa digitale a getto di inchiostro su ceramica
Durst Pictocer HD utilizza esattamente gli stessi inchiostri pigmentati ceramici impiegati in
Durst Gamma, il nuovo standard per la decorazione digitale di piastrelle ed usato da tutti i
produttori ceramici leader al mondo.
Poiché utilizza gli stessi inchiostri, Durst Pictocer HD è in grado di simulare il risultato finale
come piastrelle per pavimenti e rivestimento (porcellana, monocottura e bicottura) listelli
decorativi e pezzi speciali, prodotti succesivamente con Durst Gamma e quindi di prevedere in
anticipo i costi di produzione.
Il sistema di trasporto continuo delle piastrelle unico nel suo genere, consente di decorare diversi tipi di prodotti e di piastrelle a partire da pezzi speciali molto piccoli (listelli/fotoceramica,
ecc.) senza limitazioni di formato e fino ad uno spessore massimo di 50 mm.
Per assicurare un funzionamento affidabile a lungo termine, Durst Pictocer HD possiede un
ricircolo permanente dell‘inchiostro nell‘intero circuito e nelle testine di stampa, con cicli di
pulizia automatici, già sperimentati in oltre 100 stampanti Durst Gamma.
Vantaggi principali:
• Sistema di trasporto continuo con telai precaricati ad
inserimento manuale per lavorare con pezzi piccoli e
grandi senza restrizioni e limitazioni del formato
• Larghezza di stampa massima di 155 cm e lunghezza
illimitata
• Spessore massimo della piastrella o del pezzo
speciale: 50 mm
• Capacità del serbatoio principale dell‘inchiostro di
1,5 litri per assicurare inchiostro sempre fresco anche
per piccole serie e un utilizzo non frequente
• Stesso inchiostro di Durst Gamma
• Ricircolo permanente dell‘inchiostro in tutto lo
circuito e nelle testine di stampa, con cicli di pulizia
automatici per affidabilità a lungo termine
• Produttività di circa 7-10 m2 all‘ora
• Funzione „ringaround“ brevettata per il test rapido ed
automatico di nuovi design e per il controllo di
processi produttivi, grazie alla tecnologia proprietaria
e brevettata Durst di elaborazione „on the fly“
dell‘immagine
• Calcolo integrato del costo e del consumo di
inchiostro per design e metro quadrato per prevedere
i costi di produzione di un nuovo prodotto prima
dell‘inizio della produzione in serie
132
Opzioni per il trasporto del materiale
con il supporto di stampa
Piazza Mercato
Numero civico di porcellana
Il supporto di stampa ritorna alla posizione di caricamento a stampa completata
Fotoceramica
Il supporto di stampa viene trasportato attraverso il
plotter sul lato opposto.
Mosaici
Sistema di carico e scarico delle
piastrelle con cinghie di trasporto
automatico (opzional)
Sviluppo di nuovi design di piastrelle
Per l’integrazione di Durst Pictocer HD in una linea di
produzione con trasporto automatico delle piastrelle.
Dati tecnici
Specifiche generali
Specifiche di stampa
Specifiche del supporto di stampa
Alimentazione elettrica:
Monofase +N + PE 230 V (+/- 10%) 3,7 kVA,
50 Hz
Max. intensità di corrente: 16 A
Max. potenza assorbita: 3,7 kVA, 50 Hz
Potenza assorbita media: 1,5 kVA
Fusibile di rete: 2 x 16 A
Sistema di stampa:
Stampante/plotter flatbed con Durst HD (High
Definition Technology) brevettato
Tipi di piastrelle:
Piastrelle da pavimento e da rivestimento in
forma di:
• monocottura
• bicottura
• pezzi speciali di ceramica – listelli formelle
(terzo fuoco)
Dimensioni (L x P x H)
Senza tavoli:
3800 x 1250 x 1800 mm
Con tavoli:
3800 x 4050 x 1800 mm
Modalità di stampa:
Simulazione di diverse tecnologie/qualità di
stampa:
• Durst Gamma 60/70 – High Speed Multidot
Grayscale Printing Technology
• Durst Gamma 75 HD – Advanced High
Definition Contone Grayscale Technology @
High Speed Printing
• Pictocer HD qualità di stampa proprietaria
Ingombro (Pictocer HD con tavoli):
Min. 6 x 4 m
Risoluzioni:
Max. risoluzione 400x600 dpi
Peso:
Circa 1800 kg distribuito su 4 supporti (senza
tavoli)
Colori:
4, 5 o 6 colori a scelta e upgradabile
Norme di sicurezza:
Conforme alle direttive in vigore
Inchiostri:
Inchiostri pigmentati speciali per ceramica
brevettati per piastrelle da pavimento e da
rivestimento per applicazioni di terzo fuoco.
Stessi inchiostri usati con Durst Gamma
Spessore delle piastrelle:
Da 3 a 50 mm
Max. peso caricato:
70 kg distribuito sul telaio di stampa
Requisiti ambientali
Temperatura:
Da +15 °C a +30 °C senza condensa
Umidità relativa:
25-80 %, senza condensa
Temperature di cottura:
Da 500 °C a 1250 °C, in funzione dello smalto
utilizzato
Capacità del serbatoio principale
dell‘inchiostro:
1,5 l per colore
Alimentazione dell‘inchiostro:
Sistema di alimentazione dell‘inchiostro per
funzionamento in continuo non stop con pratico
sistema di rifornimento.
Software:
Software Durst Pictocer HD proprietario e
brevettato basato su LINUX 64 bit con workflow
intuitivo e completo, rapida preparazione
del processo e dei controlli di stampa per il
funzionamento rapido e semplice.
Formato nativo dei file:
CMYK-TIFF
Produttività:
7-15 m2/h
Durst Phototechnik
S.p.A.
Divisione Vendite Italia
Via Vittorio Veneto 59
39042 Bressanone (BZ)
Telefono 0472 81 01 21
Telefax 0472 81 01 89
www.durst.it
[email protected]
I prodotti Durst sono sottoposti a costante aggiornamento per essere allineati allo stato più recente della
tecnica. Illustrazioni e descrizioni, pertanto, vanno
intese a titolo puramente indicativo. Le immagini
e le illustrazioni grafiche sono di proprietà riservata.
© Durst Phototechnik AG, 05/2010
IX22059
