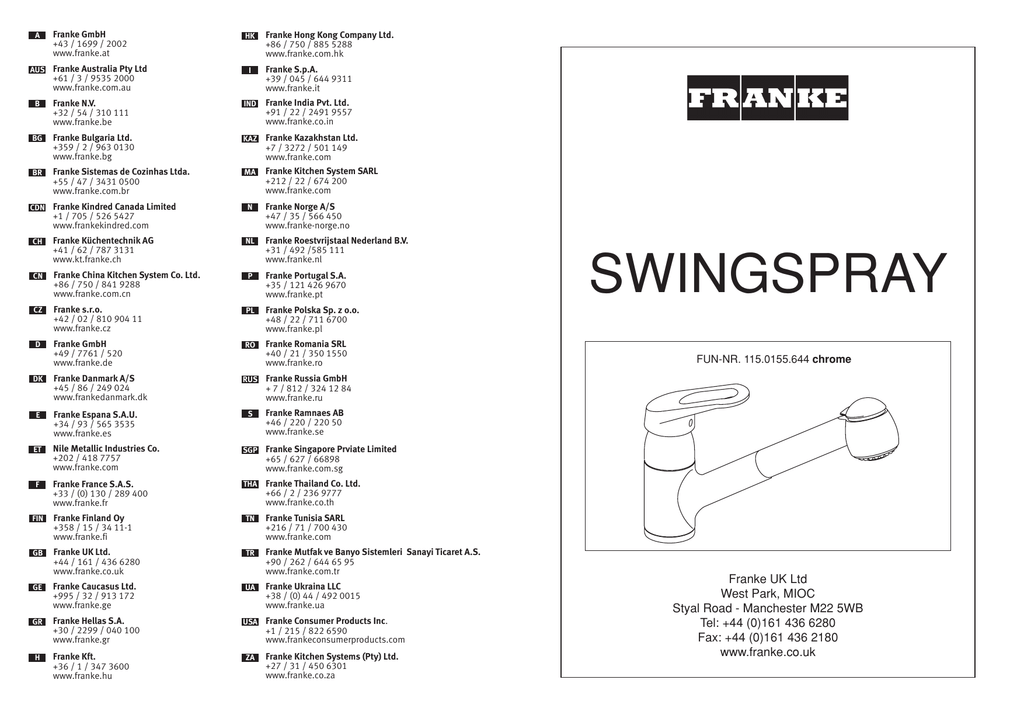

SWINGSPRAY
Franke Kitchen Systems (Pty) Ltd.
+27 / 31 / 450 6301
www.franke.co.za
Franke UK Ltd
West Park, MIOC
Styal Road - Manchester M22 5WB
Tel: +44 (0)161 436 6280
Fax: +44 (0)161 436 2180
www.franke.co.uk
Fig.1
Fig.2
GB INSTRUCTIONS FOR ASSEMBLING
AND SERVICING
ASSEMBLY INSTRUCTIONS (Fig.1)
Place the o-ring (21) under the body of the tap (20) and
insert tap into sink tap hole. Introduce nut (22.2) and
washers (22.1) to the underside and hand tighten. NB
if more stability is required, also utilise tap support (23)
between the sink and the nuts. Connect the flexible pipes
(27) to the hot and cold water threaded inlets, ensuring
that the cold is on the right and the hot is on the left.
Connect the handspray (17) to the flexible pipe (15),
ensuring that the o-rings (16) and check valve (17.1) are
in place, and connect the spray hose to the pipe leading
from the tap. Fix the counter weight (24) in a suitable place
to ensure that the pull-out hose can be returned. Check
all connections before operating the tap, and ensure that
the sprayhead is operating correctly and automatically
shutting off the water supply.
REPLACEMENT OF CARTRIDGE (Fig.2)
To remove the lever (3), flick out the indicator (1) and
unscrew the screw (2), and unscrew cap (4), revealing
nut (5) which should be undone to remove the cartridge
(6). After the cartridge is replaced, follow this sequence
in reverse order. Also ensure that all the parts are fully
tightened to ensure a seal, and ease of operation of the
lever.
REPLACEMENT AND MAINTENCE OF THE AERATOR
(Fig.1)
Regularly clean the aerator so that the flow rate is not
restricted. Unscrew (18.2) and cleanout the filter (18.1) of
any impurities. Reverse the procedure to replace.
CARE AND MAINTENANCE
To maintain the appearance of this fitting, ensure it is only
cleaned using a soft damp cloth. A solution of warm water
and mild liquid detergent may be used where necessary,
and the fitting rinsed thoroughly. Abrasive or acidic
cleaners must not be used under any circumstances.
Avoid contact with all solvents. Failure to observe these
instructions will invalidate the warranty.
WARRANTY
5 year warranty on moving parts, 1 year on finish.
I
ISTRUZIONI PER L’INSTALLAZIONE
MONTAGGIO LAVELLO (Fig.1)
Posizionare la guarnizione (21) sul gambo filettato (20)
ed inserire il rubinetto nel foro del lavello. Infilare la guarnizione (22) e la flangia (22.1) sul gambo filettato (20)
poi fissare il rubinetto tramite il dado (22.2). Qualora si
ritenesse necessario aumentare la stabilità del rubinetto utilizzare la flangia (23) tra guarnizione (22) e lavello.
Collegare i tubetti di alimentazione (27): il sinistro all’erogazione dell’acqua calda ed il tubetto di alimentazione destro all’erogazione dell’acqua fredda, dopo aver montato
su di essi i niples (28) comprensivi di valvole di non ritorno
(29). Collegare il flessibile della doccia (15) al flessibile di
uscita del rubinetto (26) inserendo la guarnizione (25), poi
collegare la doccetta (17) all’estremità del flessibile (15)
interponendo la guarnizione (16), dopo aver verificato il
corretto posizionamento della valvola di non ritorno (17.1).
Ultimare l’installazione collegando il contrappeso (24)
garantendo una corsa sufficiente per l’estrazione della doccetta (17). Verificare il corretto funzionamento del
rubinetto azionando la maniglia (3), verificare poi quello
della doccetta: aprendo l’acqua il getto esce dall’aeratore, agendo sulla parte frontale della doccetta (17) il getto
viene commutato nella doccia; ritornando ad agire sulla
stessa parte, il getto torna nella posizione aeratore. Alla
chiusura dell’erogazione il getto viene automaticamente
deviato in posizione aeratore.
SOSTITUZIONE CARTUCCIA
(chiudere l’impianto idrico) (Fig.2)
Estrarre la placchetta (1), allentare il grano (2) e togliere la
maniglia (3); svitare il cappuccio (4) e la ghiera di serraggio (5), quindi estrarre la cartuccia (6). Per il montaggio,
procedere in senso inverso facendo particolare attenzione alla pulizia delle superfici dove agiscono le guarnizioni di tenuta. Chiudere la ghiera di serraggio (5) in modo
tale da garantire la tenuta e al tempo stesso consentire
un morbido movimento della maniglia. Durante la fase di
montaggio assicurarsi che l’anello antifrizione (12) sia in
posizione corretta.
SOSTITUZIONE O PULIZIA DELL’AERATORE (Fig.1)
E’ buona norma procedere alla pulizia periodica dell’aeratore per evitare l’accumulo di detriti e calcare che con
il passare del tempo, sono causa di una graduale diminuzione della portata. Per procedere allo smontaggio dell’aeratore svitare la ghiera (18.2) e pulire il filtro (18.1) dalle
impurità. Rimontare procedendo nel senso inverso assicurandosi di posizionare correttamente la guarnizione (18).
Pulizia del miscelatore
Superfici: le superfici cromate sono sensibili a detergenti
anti-calcare, acidi o abrasivi. Le superfici colorate sono
verniciate con una speciale laccatura a fuoco e non devono essere in nessun caso pulite con detergenti acidi,
abrasivi o contenenti alcool. Pulire solo con acqua e un
panno morbido. Qualora non si osservassero queste
istruzioni decadrebbero i diritti.
garanzia
5 anni sulle parti mobili, un anno sulla finitura.
