designazione viti e viti prigioniere degli acciai inox en iso

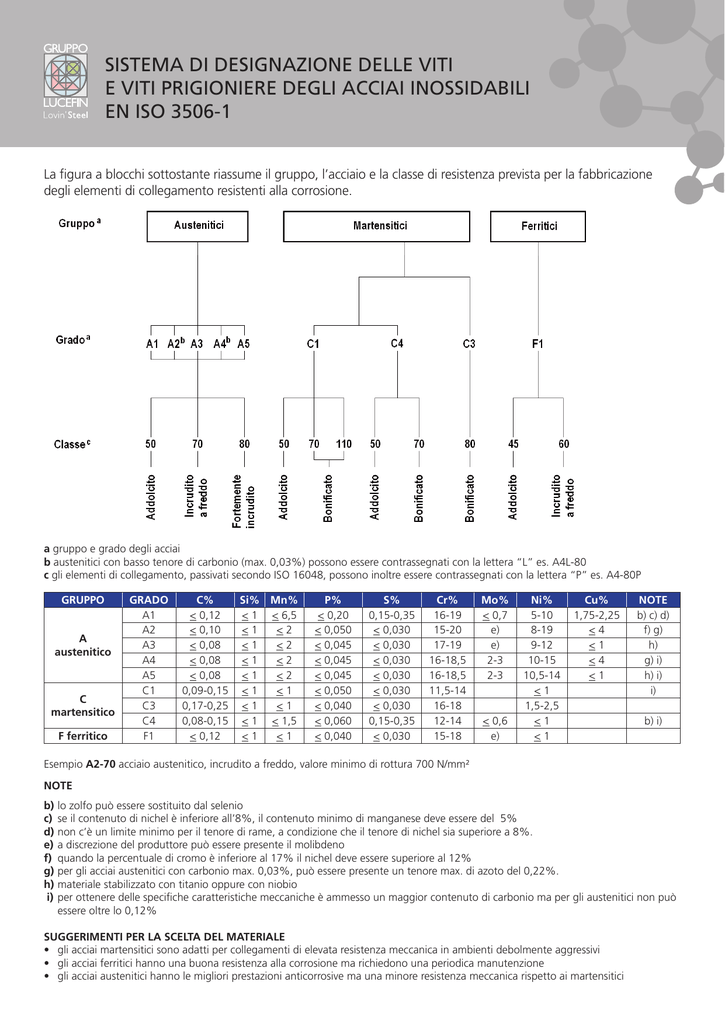

SISTEMA DI DESIGNAZIONE DELLE VITI
E VITI PRIGIONIERE DEGLI ACCIAI INOSSIDABILI
EN ISO 3506-1
La figura a blocchi sottostante riassume il gruppo, l’acciaio e la classe di resistenza prevista per la fabbricazione
degli elementi di collegamento resistenti alla corrosione.
a gruppo e grado degli acciai
b austenitici con basso tenore di carbonio (max. 0,03%) possono essere contrassegnati con la lettera “L” es. A4L-80
c gli elementi di collegamento, passivati secondo ISO 16048, possono inoltre essere contrassegnati con la lettera “P” es. A4-80P
GRUPPO
A
austenitico
C
martensitico
F ferritico
GRADO
A1
A2
A3
A4
A5
C1
C3
C4
F1
C%
< 0,12
< 0,10
< 0,08
< 0,08
< 0,08
0,09-0,15
0,17-0,25
0,08-0,15
< 0,12
Si% Mn%
< 1 < 6,5
<1
<2
<1
<2
<1
<2
<1
<2
<1
<1
<1
<1
< 1 < 1,5
<1
<1
P%
< 0,20
< 0,050
< 0,045
< 0,045
< 0,045
< 0,050
< 0,040
< 0,060
< 0,040
S%
0,15-0,35
< 0,030
< 0,030
< 0,030
< 0,030
< 0,030
< 0,030
0,15-0,35
< 0,030
Cr%
16-19
15-20
17-19
16-18,5
16-18,5
11,5-14
16-18
12-14
15-18
Mo%
< 0,7
e)
e)
2-3
2-3
< 0,6
e)
Ni%
5-10
8-19
9-12
10-15
10,5-14
<1
1,5-2,5
<1
<1
Cu%
1,75-2,25
<4
<1
<4
<1
NOTE
b) c) d)
f) g)
h)
g) i)
h) i)
i)
b) i)
Esempio A2-70 acciaio austenitico, incrudito a freddo, valore minimo di rottura 700 N/mm²
NOTE
b)lo zolfo può essere sostituito dal selenio
c) se il contenuto di nichel è inferiore all’8%, il contenuto minimo di manganese deve essere del 5%
d)non c’è un limite minimo per il tenore di rame, a condizione che il tenore di nichel sia superiore a 8%.
e)a discrezione del produttore può essere presente il molibdeno
f) quando la percentuale di cromo è inferiore al 17% il nichel deve essere superiore al 12%
g)per gli acciai austenitici con carbonio max. 0,03%, può essere presente un tenore max. di azoto del 0,22%.
h)materiale stabilizzato con titanio oppure con niobio
i)per ottenere delle specifiche caratteristiche meccaniche è ammesso un maggior contenuto di carbonio ma per gli austenitici non può
essere oltre lo 0,12%
SUGGERIMENTI PER LA SCELTA DEL MATERIALE
• gli acciai martensitici sono adatti per collegamenti di elevata resistenza meccanica in ambienti debolmente aggressivi
• gli acciai ferritici hanno una buona resistenza alla corrosione ma richiedono una periodica manutenzione
• gli acciai austenitici hanno le migliori prestazioni anticorrosive ma una minore resistenza meccanica rispetto ai martensitici
SISTEMA DI DESIGNAZIONE DELLE VITI
E VITI PRIGIONIERE DEGLI ACCIAI INOSSIDABILI
EN ISO 3506-1
ELEMENTI DI FISSAGGIO IN ACCIAIO INOSSIDABILE secondo EN ISO 3506-1: 2009
PARTE 1
bulloni, viti e viti prigioniere
PARTE 2
dadi
PARTE 3
viti senza testa non soggette a trazione
PARTE 4
viti autofilettanti
TIPI DI ACCIAI CONSIGLIATI
GRADO
A1
A2
A3
A4
A5
C1
C3
C4
F1
EN
1.4305
1.4567
1.4541
1.4401
1.4571
1.4006
1.4057
1.4005
1.4016
AISI
303
321
316
Tp. 316Ti
410
431
416
430
TECNICA DI PRODUZIONE
tornitura
stampaggio caldo/freddo, rullatura
tornitura
stampaggio caldo/freddo, rullatura
tornitura
tornitura, stampaggio, rullatura
tornitura, ricalcatura/rullatura a freddo
tornitura
stampaggio caldo/freddo, rullatura
IMPIEGO
viti a legno, a metallo, autofilettanti, dadi
viti a legno, a metallo, autofilettanti, dadi
tiranteria alte temperature max. 800 °C
viti a legno, a metallo, autofilettanti, dadi
tiranteria per applicazioni marine
viti autofilettanti ed a metallo
tasselli ad espansione
viti autofilettanti, a metallo e dadi
viti a legno, a metallo, autofilettanti, dadi
CARATTERISTICHE MECCANICHE
GRADO CLASSE
A1 - A2
A3
A4 - A5
C1
C3
C4
F1 4)
50
70
80
50
70
110 3)
80
50
70
45
60
TIPO DI
FILETTATURA
ROTTURA - SNERVAMENTO
ALLUNGAMENTO
DUREZZA
HB
HRC
HV
R N/mm
Rp0.2 N/mm
A %
155-220
220-330
350-440
240-340
155-220
220-330
135-220
180-285
> 500
> 700
> 800
> 500
> 700
> 1100
> 800
> 500
> 500
> 450
> 600
> 210
> 450
> 600
> 250
> 410
> 820
> 640
> 250
> 410
> 250
> 410
> 0,6 d
> 0,4 d
> 0,3 d
> 0,2 d
> 0,2 d
> 0,2 d
> 0,2 d
> 0,2 d
> 0,2 d
> 0,2 d
> 0,2 d
< M39
< M241)
< M241)
147-209
209-314
228-323
147-209
209-314
128-209
171-271
20-34
36-45
21-35
20-34
2
2)
2
per elementi con diametro nominale > 24 mm le caratteristiche meccaniche devono essere concordate
il valore minimo si ottiene moltiplicando 0,.. per il diametro nominale dei bulloni, viti e perni
3)
temprato e disteso ad una temperatura minima di 275 °C
4)
diametro nominale massimo 24 mm
1)
2)
STATO
DI FORNITURA
addolcito
incrudito
fortemente incrudito
addolcito
bonificato
bonificato
bonificato
addolcito
bonificato
addolcito
incrudito
BULLONERIA IN ACCIAI LEGATI E INOSSIDABILI
PER IMPIEGHI AD ALTA PRESSIONE
E ALTE TEMPERATURE
ASTM A 193/A 193M
Prodotti lavorati a caldo per bulloneria in acciaio legato e inossidabile per impieghi a temperature e pressioni elevate
Vale anche per viti e prigionieri.
GRADO
B7
B8
B8M
B8
B8M
CLASSE
…
1
1
2
2
DESCRIZIONE
acciaio legato AISI 4140/4142 bonificato (EN 42CrMo4)
acciaio inossidabile AISI 304 solubilizzato (EN 1.4301)
acciaio inossidabile AISI 316 solubilizzato (EN 1.4401)
acciaio inossidabile AISI 304 solubilizzato e incrudito a freddo (EN 1.4301)
acciaio inossidabile AISI 316 solubilizzato e incrudito a freddo (EN 1.4401)
ANALISI CHIMICA
GRADO
B7
B8
B8M
B8
B8M
CLASSE
…
1
1
2
2
PROVE MECCANICHE
GRADO
SEZIONE
< M64
B7
> M64 < M100
> M100 < M180
B8 cl. 1
tutte
B8M cl. 1
tutte
< M20
> M20 < M24
B8 cl. 2
> M24 < M30
> M30 < M36
< M20
> M20 < M24
B8M cl. 2
> M24 < M30
> M30 < M36
C%
0,37-0,49
< 0,08
< 0,08
< 0,08
< 0,08
Mn%
0,65-1,10
< 2,00
< 2,00
< 2,00
< 2,00
MIN. TEMPERATURA
RINVENIMENTO °C
593
593
593
P%
< 0,035
< 0,045
< 0,045
< 0,045
< 0,045
S%
< 0,040
< 0,030
< 0,030
< 0,030
< 0,030
min. R
N/mm2
860
795
690
515
515
860
795
725
690
760
690
655
620
Note: Se richiesti, i valori di resilienza Kv devono essere concordati in fase d’ordine
Si%
0,15-0,35
< 1,00
< 1,00
< 1,00
< 1,00
min. Rp 0.2
N/mm2
720
655
515
205
205
690
550
450
345
655
550
450
345
Cr%
0,75-1,20
18,0-20,0
16,0-18,0
18,0-20,0
16,0-18,0
min. A
%
16
16
18
30
30
12
15
20
28
15
20
25
30
Mo%
0,15-0,25
2,0-3,0
2,0-3,0
min. C
%
50
50
50
50
50
35
35
35
45
45
45
45
45
Ni%
8,0-11,0
10,0-14,0
8,0-11,0
10,0-14,0
max.
HB
321
321
321
223
223
321
321
321
321
321
321
321
321
