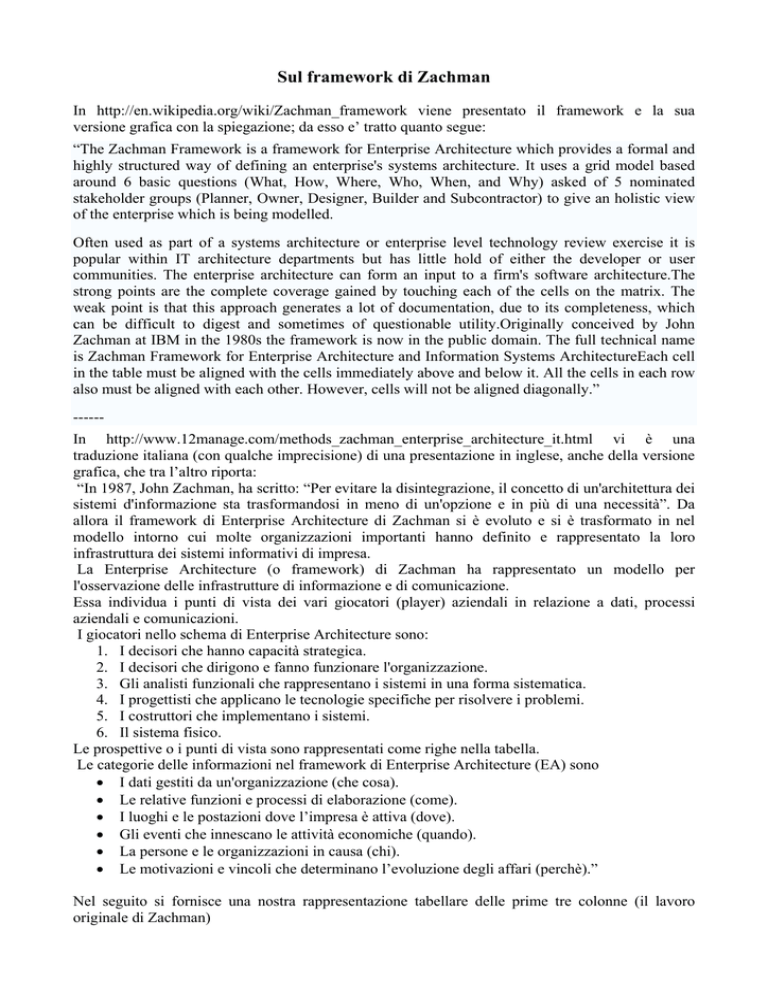

Sul framework di Zachman

Sul framework di Zachman
In http://en.wikipedia.org/wiki/Zachman_framework viene presentato il framework e la sua
versione grafica con la spiegazione; da esso e’ tratto quanto segue:
“The Zachman Framework is a framework for Enterprise Architecture which provides a formal and
highly structured way of defining an enterprise's systems architecture. It uses a grid model based
around 6 basic questions (What, How, Where, Who, When, and Why) asked of 5 nominated
stakeholder groups (Planner, Owner, Designer, Builder and Subcontractor) to give an holistic view
of the enterprise which is being modelled.
Often used as part of a systems architecture or enterprise level technology review exercise it is
popular within IT architecture departments but has little hold of either the developer or user
communities. The enterprise architecture can form an input to a firm's software architecture.The
strong points are the complete coverage gained by touching each of the cells on the matrix. The
weak point is that this approach generates a lot of documentation, due to its completeness, which
can be difficult to digest and sometimes of questionable utility.Originally conceived by John
Zachman at IBM in the 1980s the framework is now in the public domain. The full technical name
is Zachman Framework for Enterprise Architecture and Information Systems ArchitectureEach cell
in the table must be aligned with the cells immediately above and below it. All the cells in each row
also must be aligned with each other. However, cells will not be aligned diagonally.”
-----In http://www.12manage.com/methods_zachman_enterprise_architecture_it.html vi è una
traduzione italiana (con qualche imprecisione) di una presentazione in inglese, anche della versione
grafica, che tra l’altro riporta:
“In 1987, John Zachman, ha scritto: “Per evitare la disintegrazione, il concetto di un'architettura dei
sistemi d'informazione sta trasformandosi in meno di un'opzione e in più di una necessità”. Da
allora il framework di Enterprise Architecture di Zachman si è evoluto e si è trasformato in nel
modello intorno cui molte organizzazioni importanti hanno definito e rappresentato la loro
infrastruttura dei sistemi informativi di impresa.
La Enterprise Architecture (o framework) di Zachman ha rappresentato un modello per
l'osservazione delle infrastrutture di informazione e di comunicazione.
Essa individua i punti di vista dei vari giocatori (player) aziendali in relazione a dati, processi
aziendali e comunicazioni.
I giocatori nello schema di Enterprise Architecture sono:
1. I decisori che hanno capacità strategica.
2. I decisori che dirigono e fanno funzionare l'organizzazione.
3. Gli analisti funzionali che rappresentano i sistemi in una forma sistematica.
4. I progettisti che applicano le tecnologie specifiche per risolvere i problemi.
5. I costruttori che implementano i sistemi.
6. Il sistema fisico.
Le prospettive o i punti di vista sono rappresentati come righe nella tabella.
Le categorie delle informazioni nel framework di Enterprise Architecture (EA) sono
• I dati gestiti da un'organizzazione (che cosa).
• Le relative funzioni e processi di elaborazione (come).
• I luoghi e le postazioni dove l’impresa è attiva (dove).
• Gli eventi che innescano le attività economiche (quando).
• La persone e le organizzazioni in causa (chi).
• Le motivazioni e vincoli che determinano l’evoluzione degli affari (perchè).”
Nel seguito si fornisce una nostra rappresentazione tabellare delle prime tre colonne (il lavoro
originale di Zachman)
.
Descrizione dello
scopo
Modello di business
(visione della
direzione)
Descrizione dei dati
Descrizione dei processi
Lista delle entità
rilevanti per gli
affari
Entità di affari
Lista dei processi
Lista dei luoghi di
che l’azienda esegue interesse
Regole di business
Processi di affari
Unità di lavoro
Gestione delle
risorse
Flusso delle
informazioni
Es. Diagrammi entità- Es. Diagrammi di
relazione
flusso funzionale
Modello del sistema
Entità informative
informativo
(visione del progettista Relazioni tra i dati
del sistema
informativo)
Es. modello dei dati
Modello tecnologico
Strutture dati,
(visione del progettista segmenti, tabelle
del sistema
informatico)
Chiavi, puntatori
Es. progetto dei dati
Es. rete logistica
Funzioni applicative Funzioni di business
Visioni dell’utenza
Es. Diagramma di
flusso dei dati
Funzionalità dei
programmi
Caratteristiche delle
linee
Es. architettura
distribuita
Software di rete
Format delle videate Specifiche delle linee
Es. digramma di
struttura
Es. architettura del
sistema
Programmi
Indirizzi
Indirizzi
Blocchi di controllo
Protocolli
Es. descrizione del
database
Es. programmi
Es. architettura della
rete
Archivi
Funzionalità
Comunicazioni
Descrizione dettagliata Campi
Sistema implementato
Descrizione delle
comunicazioni
(a cura di Cesare Maioli, 22 settembre 2006)
