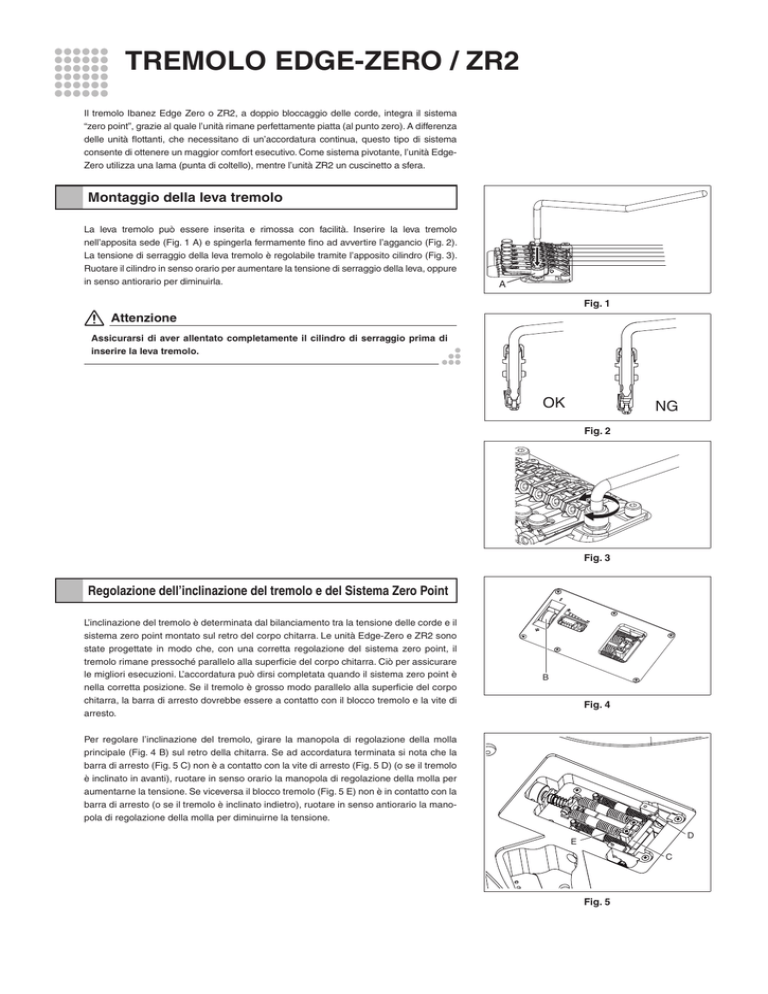

TREMOLO EDGE-ZERO / ZR2
Il tremolo Ibanez Edge Zero o ZR2, a doppio bloccaggio delle corde, integra il sistema
“zero point”, grazie al quale l’unità rimane perfettamente piatta (al punto zero). A differenza
delle unità flottanti, che necessitano di un’accordatura continua, questo tipo di sistema
consente di ottenere un maggior comfort esecutivo. Come sistema pivotante, l’unità EdgeZero utilizza una lama (punta di coltello), mentre l’unità ZR2 un cuscinetto a sfera.
Montaggio della leva tremolo
La leva tremolo può essere inserita e rimossa con facilità. Inserire la leva tremolo
nell’apposita sede (Fig. 1 A) e spingerla fermamente fino ad avvertire l’aggancio (Fig. 2).
La tensione di serraggio della leva tremolo è regolabile tramite l’apposito cilindro (Fig. 3).
Ruotare il cilindro in senso orario per aumentare la tensione di serraggio della leva, oppure
in senso antiorario per diminuirla.
A
Fig. 1
Attenzione
Assicurarsi di aver allentato completamente il cilindro di serraggio prima di
inserire la leva tremolo.
OK
NG
Fig. 2
Fig. 3
Regolazione dell’inclinazione del tremolo e del Sistema Zero Point
L’inclinazione del tremolo è determinata dal bilanciamento tra la tensione delle corde e il
sistema zero point montato sul retro del corpo chitarra. Le unità Edge-Zero e ZR2 sono
state progettate in modo che, con una corretta regolazione del sistema zero point, il
tremolo rimane pressoché parallelo alla superficie del corpo chitarra. Ciò per assicurare
le migliori esecuzioni. L’accordatura può dirsi completata quando il sistema zero point è
nella corretta posizione. Se il tremolo è grosso modo parallelo alla superficie del corpo
chitarra, la barra di arresto dovrebbe essere a contatto con il blocco tremolo e la vite di
arresto.
B
Fig. 4
Per regolare l’inclinazione del tremolo, girare la manopola di regolazione della molla
principale (Fig. 4 B) sul retro della chitarra. Se ad accordatura terminata si nota che la
barra di arresto (Fig. 5 C) non è a contatto con la vite di arresto (Fig. 5 D) (o se il tremolo
è inclinato in avanti), ruotare in senso orario la manopola di regolazione della molla per
aumentarne la tensione. Se viceversa il blocco tremolo (Fig. 5 E) non è in contatto con la
barra di arresto (o se il tremolo è inclinato indietro), ruotare in senso antiorario la manopola di regolazione della molla per diminuirne la tensione.
D
E
C
Fig. 5
F
Utilizzo come tremolo flottante (Sistema Zero Point rimosso)
Rimuovendo il sistema zero point, le unità Edge-Zero e ZR2 possono anche essere utilizzate come normali tremoli flottanti. Mantenendo la leva sollevata, con il blocco tremolo
opposto alla barra di arresto (Fig. 5 C), rimuovere la barra di arresto e la sottomolla (Fig.
6 F). L’inclinazione del tremolo è mantenuta in condizioni flottanti dal bilanciamento tra la
tensione delle corde e quella delle molle del tremolo sul retro della chitarra. Per migliori
prestazioni, regolare il tremolo in modo che sia grosso modo parallelo alla superficie del
corpo chitarra. Per regolare l’inclinazione del tremolo, girare la manopola di regolazione
della molla principale (Fig. 4 B) sul retro della chitarra. Se ad accordatura terminata si nota
che il tremolo è inclinato in avanti, ruotare la manopola di regolazione della molla in senso
orario per aumentarne la tensione. Se viceversa il tremolo è inclinato indietro, ruotare la
manopola di regolazione della molla in senso antiorario per allentarne la tensione.
Nella regolazione dell’inclinazione di un tremolo flottante, il bilanciamento tra la tensione
delle corde e quella delle molle cambia a ogni minima variazione della tensione delle
molle stesse. Ciò significa che ogni minima variazione influisce sull’accordatura. Si suggerisce di controllare l’accordatura in corrispondenza di ogni variazione apportata.
Regolazione dell’action
Fig. 6
H
G
J
Regolare l’altezza dell’unità tremolo agendo con una chiave a brugola da 3 mm sui piloni bloccanti (Fig. 7 H) posti su entrambi i lati del blocco tremolo. Nota: non è possibile
modificare l’altezza delle corde singolarmente.
Edge-Zero
G
H
J
ZR-2
Fig. 7
K
Meccanismo di bloccaggio dei piloni (tremolo Edge Zero)
Il tremolo Edge Zero dispone di un meccanismo per il bloccaggio dei piloni. I piloni bloccanti (Fig. 8 L) sono inclusi nella custodia degli accessori. Rimuovere l’unità tremolo e
i piloni (Fig. 7 H) dalla chitarra. Orientando il foro di inserimento della chiave a brugola
verso l’alto, inserire i dispositivi di blocco nel fondo delle sedi di ciascun pilone. Per bloccare il pilone, inserire una chiave a brugola da 2 mm da sopra il pilone, e girare in senso
orario (Fig. 8 K). Il pilone è bloccato quando tocca la borchia di ancoraggio e non può
girare ulteriormente.
Regolazione dell’intonazione
Rimuovere le viti di regolazione dell’intonazione (Fig. 9 N) dall’interno dell’unità ponte,
fissarle nei fori a vite sul retro della selletta, quindi serrarle di modo che le punte delle
viti tocchino la parete dell’unità ponte. Allentare le viti di bloccaggio delle sellette con
una chiave a brugola da 2 mm (Fig. 7 J), e girare le viti di intonazione per regolare
la posizione della selletta. Accordare la chitarra e controllare l’intonazione. Ripetere la
procedura fino ad ottenere l’intonazione desiderata. Serrare a fondo le viti di bloccaggio
delle sellette e ricollocare le viti di regolazione dell’intonazione nel ponte.
L
Fig. 8
N
M
Fig. 9
Sostituzione delle corde
P
Allentare le viti di fissaggio (Fig. 10 P) del dado di bloccaggio utilizzando una chiave a
brugola da 3 mm, e rimuovere le corde dalle meccaniche. Allentare la vite del bloccacorde
(Fig. 9 M) sull’unità tremolo con una chiave a brugola da 3 mm, e rimuovere la corda dalla
selletta. Tagliare il pallino all’estremità della nuova corda con una pinza o delle tronchesi
(Fig. 11). Inserire l’estremità senza pallino della corda nuova tra la selletta e il blocco
portacorda. Serrare la vite del bloccacorde per assicurare la corda. Avvolgere la corda
intorno alla meccanica e accordarla. Dopo averla accordata, serrare la vite di fissaggio al
dado di bloccaggio.
Fig. 10
Attenzione
Prima di accordare una corda, serrare a fondo la vite ferma-corda.
Accordatura di precisione
Dopo aver serrato il sistema di bloccaggio a capotasto, è possibile rifinire l’intonazione di
ciascuna corda agendo sugli accordatori di precisione. Per ottenere la piena intonazione,
si raccomanda di regolare gli accordatori di precisione (Fig. 7 G) in posizione media prima
di iniziare l’operazione.
