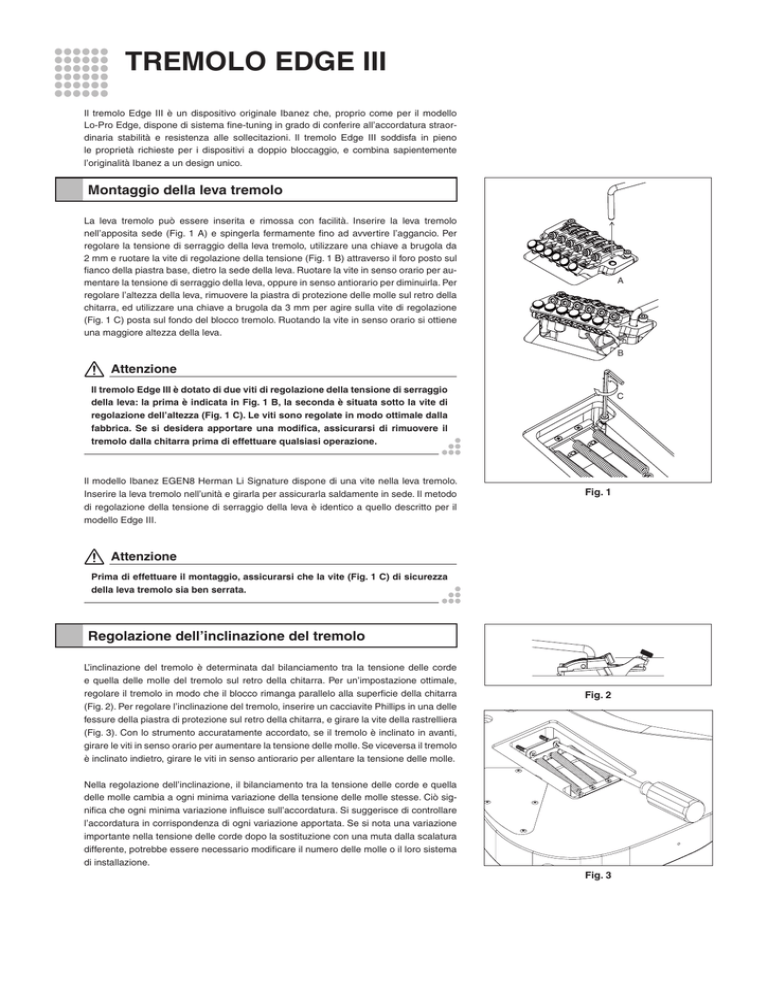

TREMOLO EDGE III
Il tremolo Edge III è un dispositivo originale Ibanez che, proprio come per il modello
Lo-Pro Edge, dispone di sistema fine-tuning in grado di conferire all’accordatura straordinaria stabilità e resistenza alle sollecitazioni. Il tremolo Edge III soddisfa in pieno
le proprietà richieste per i dispositivi a doppio bloccaggio, e combina sapientemente
l’originalità Ibanez a un design unico.
Montaggio della leva tremolo
La leva tremolo può essere inserita e rimossa con facilità. Inserire la leva tremolo
nell’apposita sede (Fig. 1 A) e spingerla fermamente fino ad avvertire l’aggancio. Per
regolare la tensione di serraggio della leva tremolo, utilizzare una chiave a brugola da
2 mm e ruotare la vite di regolazione della tensione (Fig. 1 B) attraverso il foro posto sul
fianco della piastra base, dietro la sede della leva. Ruotare la vite in senso orario per aumentare la tensione di serraggio della leva, oppure in senso antiorario per diminuirla. Per
regolare l’altezza della leva, rimuovere la piastra di protezione delle molle sul retro della
chitarra, ed utilizzare una chiave a brugola da 3 mm per agire sulla vite di regolazione
(Fig. 1 C) posta sul fondo del blocco tremolo. Ruotando la vite in senso orario si ottiene
una maggiore altezza della leva.
A
B
Attenzione
Il tremolo Edge III è dotato di due viti di regolazione della tensione di serraggio
della leva: la prima è indicata in Fig. 1 B, la seconda è situata sotto la vite di
regolazione dell’altezza (Fig. 1 C). Le viti sono regolate in modo ottimale dalla
fabbrica. Se si desidera apportare una modifica, assicurarsi di rimuovere il
tremolo dalla chitarra prima di effettuare qualsiasi operazione.
Il modello Ibanez EGEN8 Herman Li Signature dispone di una vite nella leva tremolo.
Inserire la leva tremolo nell’unità e girarla per assicurarla saldamente in sede. Il metodo
di regolazione della tensione di serraggio della leva è identico a quello descritto per il
modello Edge III.
C
Fig. 1
Attenzione
Prima di effettuare il montaggio, assicurarsi che la vite (Fig. 1 C) di sicurezza
della leva tremolo sia ben serrata.
Regolazione dell’inclinazione del tremolo
L’inclinazione del tremolo è determinata dal bilanciamento tra la tensione delle corde
e quella delle molle del tremolo sul retro della chitarra. Per un’impostazione ottimale,
regolare il tremolo in modo che il blocco rimanga parallelo alla superficie della chitarra
(Fig. 2). Per regolare l’inclinazione del tremolo, inserire un cacciavite Phillips in una delle
fessure della piastra di protezione sul retro della chitarra, e girare la vite della rastrelliera
(Fig. 3). Con lo strumento accuratamente accordato, se il tremolo è inclinato in avanti,
girare le viti in senso orario per aumentare la tensione delle molle. Se viceversa il tremolo
è inclinato indietro, girare le viti in senso antiorario per allentare la tensione delle molle.
Fig. 2
Nella regolazione dell’inclinazione, il bilanciamento tra la tensione delle corde e quella
delle molle cambia a ogni minima variazione della tensione delle molle stesse. Ciò significa che ogni minima variazione influisce sull’accordatura. Si suggerisce di controllare
l’accordatura in corrispondenza di ogni variazione apportata. Se si nota una variazione
importante nella tensione delle corde dopo la sostituzione con una muta dalla scalatura
differente, potrebbe essere necessario modificare il numero delle molle o il loro sistema
di installazione.
Fig. 3
Regolazione dell’action
G
Regolare l’altezza dell’unità tremolo agendo con una chiave a brugola da 3 mm sui
piloni bloccanti (Fig. 4 E) posti su entrambi i lati del blocco tremolo. Nota: non è possibile
modificare l’altezza delle corde singolarmente.
D
E
F
Regolazione dell’intonazione
Fig. 4
Allentare le viti di fissaggio (Fig. 5 H) del dado di bloccaggio utilizzando una chiave a
brugola da 3 mm e liberare le corde. Allentare la vite di bloccaggio della selletta (Fig. 4 F)
utilizzando una chiave a brugola da 2 mm, e regolare la posizione della selletta. Serrare
saldamente la vite di bloccaggio della selletta (Fig. 4 F), accordare la chitarra e quindi
verificare l’intonazione. Ripetere le regolazioni fino a quando non si ottiene la corretta
intonazione, quindi serrare le piastrine di bloccaggio al capotasto con le opportune viti di
bloccaggio (Fig. 5 H).
Attenzione
H
Fig. 5
Prima di allentare le viti di bloccaggio della selletta, allentare completamente
le corde per agevolare l’operazione.
Sostituzione delle corde
Allentare le viti di fissaggio (Fig. 5 H) del dado di bloccaggio utilizzando una chiave a
brugola da 3 mm e rimuovere le corde dalle meccaniche. Allentare la vite del blocco fermacorda (Fig. 4 G) sull’unità tremolo con una chiave a brugola da 3 mm, e rimuovere la
corda dalla selletta. Tagliare il pallino all’estremità della nuova corda con una pinza o dei
tronchesi (Fig. 6). Inserire l’estremità senza pallino della corda nuova tra la selletta e il
blocco ferma-corda. Serrare la vite del ferma-corda per affrancare la corda. Avvolgere la
corda intorno alla meccanica e accordarla. Dopo averla accordata, serrare la piastrina di
bloccaggio al capotasto con l’opportuna vite di bloccaggio.
Attenzione
Dato che l’inclinazione del tremolo cambia considerevolmente quando le corde
vengono rimosse tutte insieme, è consigliabile sostituire una corda alla volta.
Se comunque si rende necessario rimuovere insieme tutte le corde, inserire
un panno morbido sotto il blocco tremolo, in modo da lasciarlo parallelo alla
superficie del corpo della chitarra. In questo modo, l’accordatura è facilitata.
Prima di accordare una corda, serrare la vite del ferma-corde al tremolo.
Accordatura di precisione
Dopo aver serrato il dado di bloccaggio, è possibile rifinire l’intonazione di ciascuna
corda agendo sugli accordatori di precisione. Per ottenere la piena intonazione, si raccomanda di regolare gli accordatori di precisione (Fig. 4 D) in posizione media prima di
iniziare l’operazione.
Fig. 6
