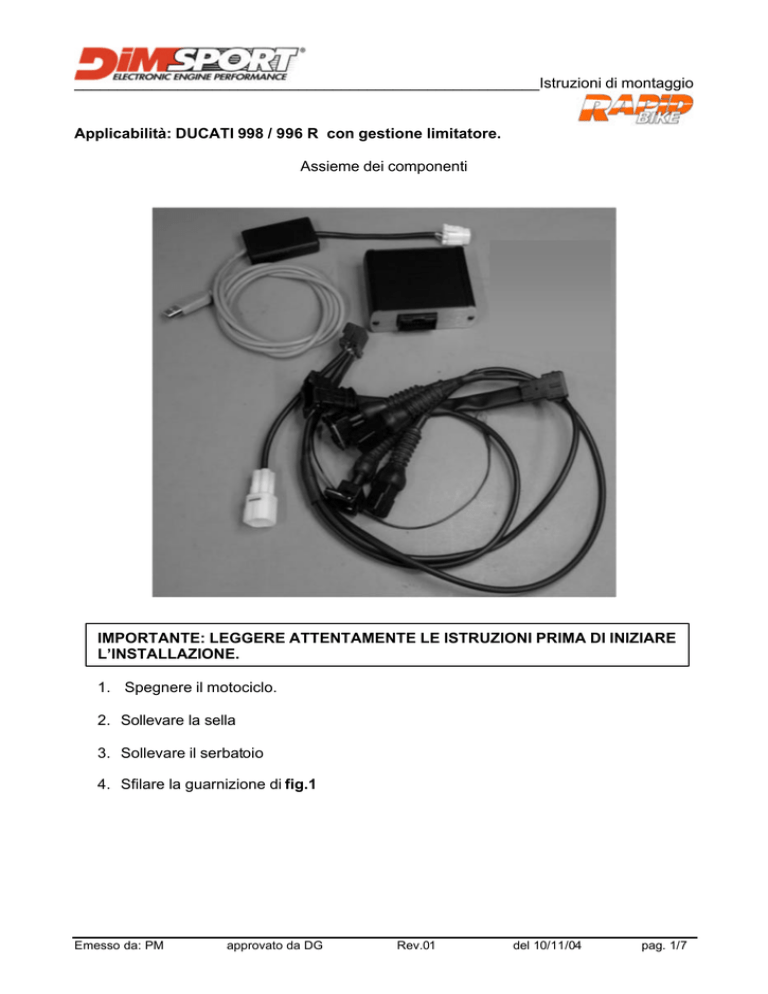

INSTALLAZIONE DUCATI 998 limiter

______________________________________________________Istruzioni di montaggio
Applicabilità: DUCATI 998 / 996 R con gestione limitatore.
Assieme dei componenti
IMPORTANTE: LEGGERE ATTENTAMENTE LE ISTRUZIONI PRIMA DI INIZIARE
L’INSTALLAZIONE.
1. Spegnere il motociclo.
2. Sollevare la sella
3. Sollevare il serbatoio
4. Sfilare la guarnizione di fig.1
Emesso da: PM
approvato da DG
Rev.01
del 10/11/04
pag. 1/7
______________________________________________________Istruzioni di montaggio
fig.1
5. Aver cura di tagliare la guarnizione come mostrato in fig.2
fig.2
Emesso da: PM
approvato da DG
Rev.01
del 10/11/04
pag. 2/7
______________________________________________________Istruzioni di montaggio
____________________________ Sezione Iniezione ____________________________
6. Sezione Iniezione: Individuare e scollegare i connettori due vie di colore nero (vedi
fig.3).
fig.3
7. Sfilare i connettori da dentro l’AIR -BOX e infilare i connettori portafemmina due vie
di colore nero del cablaggio del RAPID -BIKE. Vedi fig.4
fig.4
8. Il connettore contrassegnato con striscia rossa va collegato al cilindro Orizzontale.
Emesso da: PM
approvato da DG
Rev.01
del 10/11/04
pag. 3/7
______________________________________________________Istruzioni di montaggio
9. Fissare il cablaggio con delle fascette e riposizionare la guarnizione.
10. Collegare i connettori portamaschio del RAPID BIKE al cablaggio originale (vedi
fig.5).
fig.5
11. Sul cilindro anteriore collegare i connettori con striscia rossa del RAPID -BIKE.
_________________________ Sezione Potenziometro __________________________
12. Individuare sotto l’AIRBOX nella parte sinistra del motociclo, il connettore tre vie
nero che è collegato al potenziometro acceleratore, vedi fig.6
fig.6
Emesso da: PM
approvato da DG
Rev.01
del 10/11/04
pag. 4/7
______________________________________________________Istruzioni di montaggio
13. Scollegare il connettore e collegare il cablaggio del RAPID -BIKE tramite il
rubacorrente al filo di colore Viola con striscia bianca contrassegnato dalla lettera
“C” (vedi fig.7 .) e riposizionare il connettore nella posizione originale.
fig.7
____________________________ Sezione pick-up _____________________________
14. Individuare e scollegare il connettore tre poli di colore nero situato sul lato sinistro
del motociclo. Vedi fig. 8
fig.8
Emesso da: PM
approvato da DG
Rev.01
del 10/11/04
pag. 5/7
______________________________________________________Istruzioni di montaggio
15. Collegare il connettore tre vie del RAPID BIKE al cablaggio originale, vedi fig.9
fig.9
IMPORTANTE: seguire questa sequenza, eventuali omissioni potrebbero danneggiare
gravemente la centralina originale.
16. Scollegare il polo positivo (rosso) della batteria e successivamente quello negativo (nero).
17. Collegare l’occhiello proveniente dal cablaggio del RAPID BIKE al polo negativo (vedi fig.10).
18. Ricollegare il polo positivo.
fig.10
Emesso da: PM
approvato da DG
Rev.01
del 10/11/04
pag. 6/7
______________________________________________________Istruzioni di montaggio
19. Collegare il cablaggio al RAPID BIKE.
20. Controllare che tutti i connettori siano stati collegati correttamente.
21. Fissare la centralina alla moto tramite fascette alloggiandola sotto il serbatoio sul
lato sinistro sotto la carenatura (vedi fig.11).
fig.11
22. Mettere il serbatoio del carburante in posizione.
23. Rimontare le pance laterali della carenatura.
24. Riposizionare la sella.
______________________ Adattatore comunicazione USB ______________________
Attenzione: Le operazioni che seguono devono essere eseguite a motore spento.
Eventuali omissioni di questa osservanza potrebbero pregiudicare il corretto
funzionamento del sistema.
25. Per comunicare con il RAPID BIKE è necessario installare il software su di un PC.
26. Collegare l’adattatore USB
presente nel Kit al
connettore uscente dal
cablaggio del RAPID BIKE e
successivamente al PC
(vedi fig.12).
27. Seguire le istruzioni per
l’uso del software.
fig.12
Emesso da: PM
approvato da DG
Rev.01
del 10/11/04
pag. 7/7
