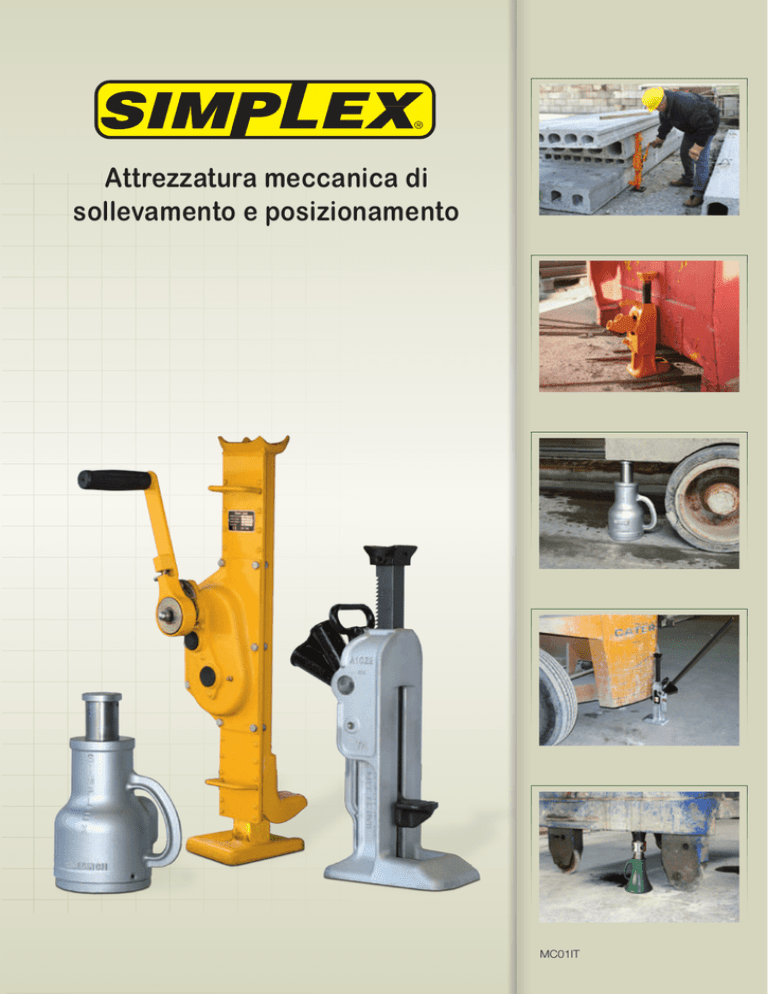

Attrezzatura meccanica di
sollevamento e posizionamento
www.simplexmechanicals.com
MC01IT
1
MARTINETTI MECCANICI
Introduzione
C
on oltre un secolo di esperienza e
conoscenza professionale, la Linea di
prodotti meccanici Simplex fornisce qualità
e precisione per lavorare in modo sicuro
ed efficiente.
Metodi a
forza meccanica
I primi martinetti a cricco Simplex sono stati introdotti nel
1899. Da allora, Simplex continua ad essere un'azienda
leader nel mercato dei martinetti meccanici e a fornire
i martinetti più versatili nel settore ricevendo brevetti e
riconoscimenti per i suoi risultati tecnologici.
Questi attrezzi selezionati da un'ampia gamma di prodotti
meccanici speciali e per uso generico con un design e
una costruzione di alto livello, forniscono prestazioni
efficenti di sollevamento, abbassamento, posizionamento
e livellamento. Questi prodotti ad alta tecnologia
richiedono uno sforzo minimo di utilizzo e massimizzano
i vantaggi del comprovato design meccanico originale di
Simplex.
Martinetti a cremagliera
Meccanismo a cricchetto utilizzato per
creare l'effetto leva per il movimento.
Progettati dal punto di vista ergnonomico, i prodotti
meccanici Simplex sono facili da trasportare e sono adatti
per effettuare una miriade di operazioni per esempio nel
settore edilizio, minerario, navale, costruzioni di ponti,
manutenzione, petrolifero e altri settori che richiedono
versatilità e affidabilità costanti nel tempo.
Design a vite filettata
Vantaggio meccanico ottenuto dall'utilizzo
di una vite filettata Acme specifica.
Martinetti a cricco e pignone
Un set di ingranaggi converte
il movimento rotatorio in
movimento lineare.
2
MARTINETTI MECCANICI
Contenuto
Descrizione
MARTINETTI A CRICCHETTO
IdealI per interventi di manutenzione in stabilimenti
di macinazione e impianti di produzione, aziende
agricole, per attrezzisti di macchinari, imprese edili,
operatori di miniera, riparazioni di ponti e automotrici e
manutenzione di attrezzatura industriale pesante.
Tonnellate
Gamma*
RJ
4,5 - 18,1
RJA
9,1 - 13,6
CR
4,5 - 18,1
CRA
9,1 - 18,1
CJ
1,5 - 10,1
LPC
1,5 - 10,1
JJ
13,6 - 45,3
SJ
10,9 - 21,8
SC
10,9 - 21,8
S
2,7
PJ
1,8 - 7,3
SER
18,1
PP
9,1
SE
---
Modello
Pagina
4-7
MARTINETTI A CREMAGLIERA
Adatti ad un'ampia varietà di applicazione che
richiedono altezze limitate di chiusura e una corsa
estesa. Ideali per la manutenzione di impianti di
produzione, in aziende agricole, per attrezzisti di
macchinari, impresari edili e la manutenzione di cingoli.
8-9
MARTINETTI SUPER
Utilizzati per controllare e sostituire staffe, elevatori di
strutture in acciaio ponti e serbatoi, presse, costruzioni
navali e in tutte le industrie che hanno bisogno di
martinetti potenti e dal posizionamento versatile.
MARTINETTI A VITE
Ideali per imprese di trasloco, livellamento, supporto,
manutenzione in officina e fabbrica, attrezzisti,
riparazione di locomotive, operatori di perforatori e per
applicazioni agricole.
10
11 - 14
MARTINETTI SPINTA-TRAINO /
TENDICATENA
Essenziali per riparazioni di manutenzione o lavoro in
serie in tutti i tipi di officine e campi di applicazione. I
tendicatena sono utilizzati per la costruzione di ponti in
progetti di ingegneria in cemento e acciaio.
15 - 16
PUNTELLI A CROCE E SUPPORTI
PER TETTI
Progettati per supportare travi in legno e metallo,
allineare carrelli da minera in acciaio, o fornire un
sostegno temporaneo all'attrezzatura di caricamento,
tirando e riportando i cavi portanti alla giusta tensione e
tirando e spingendo le linee di trasporto e controllando
la sezione di coda.
BE
---
RS
3,6
ACCESSORI
SLB
---
IB
---
CH
---
Leve, catene e travi a I
* Tutti valori in tonnellate sono tonnellate metriche.
17 - 18
19
3
Il modello RJA1022 viene impiegato per sollevare un frantumatore di
roccia in sede di manutenzione. La portata di sollevamento e di tenuta,
il piede basso e la cassa ad alta resistenza conferiscono agli attrezzi di
questa serie RJ universalità di impiego per qualunque lavoro.
Modelli: RJ84A, RJ85A, RJ1017 & RJ86A
CARATTERISTICHE
4 Cricchetti multidentati per resistenza e sicurezza.
4 Una base larga assicura un basamento fermo.
4 S
upporta la portata nominale totale sul piede o
sulla testa.
4 Componenti in lega di acciaio migliorato.
4 Molle cromate resistenti alla corrosione.
4 A
ttacchi per doppia leva per sollevamenti in
luoghi circoscritti.
RJA1022
RJ22B
RJ24A
RJ2029
MARTINETTI A CRICCHETTO LEGGERI
I modelli leggeri in alluminio sono di
colore argentato con una riduzione del
peso del 30%.
Il martinetto RJA1538 è progettato per impiegni nella
rimozione di pali. Catena e trave a I sono ordinabili
separatamente.
Modello
CHA1538
Catena in
lega
Materiale
cassa
martinetto
Portata
di sostegno
(tonnellate)
Capacità di
Sforzo
sollvevamento
di leva
(tonnellate) per tonnellata
(N)
RJ84A
44
RJ85A
4,5
4,5
RJ86A
RJ1017
44
Acciaio
RJ22B
RJ24A
RJ2029
RJA1538
Martinetto
per pali
4
IB1538
Trave a I
RJA1022
RJA1538
44
Alluminio
54
9,1
9,1
18,1
13,6
9,1
9,1
40
13,6
7,3
57
30
44
36
Serie RJ 4,5 - 18,1 tonnellate
Cricchetti multidentati forniscono maggiore contatto
con la barra dentata.
Attacco a doppia leva per modificare l'angolo della leva.
Molle cromate resistono
alla corrosione.
Cuscinetti crociera sostituibili.
Connessioni delle molle
regolabili.
Leva reversibile.
CONFORMITÀ CE
Le specifiche dei martinetti sono conformi
o superano gli Standard di sicurezza
ANSI /ASME B30.1.
Cassa in ferro duttile per
la massima resistenza.
I
J
LUNGHEZZE CONSIGLIATE PER LA LEVA
Consultare la pagina 19 per ulteriori
dettagli.
Modello
A
Tonnellate
Lunghezza
(mm)
Diametro
(mm)
4,5
914
25
Sostegno
Sollevamento
4,5
B
SLB36
C
SLB60
9,1
9,1
1524
32
SLB70
13,6
7,3
1829
32
SLB70
18,1
13,6
1829
32
H
DE
G
F
Dimensioni (mm)
Peso
A
B
C
D
E
F
G
H
Altezza
minima
Altezza
massima
Corsa
Altezza
minima
piede
Piede
Altezza
massima
Lunghezza
base
Larghezza
base
Lunghezza
piede
I
Modello
J
Lunghezza Larghezza
testa
testa
(kg)
356
533
178
45
223
187
127
64
67
59
13
RJ84A
432
685
254
45
299
187
127
64
67
59
14
RJ85A
508
838
330
45
375
187
127
64
67
59
16
RJ86A
439
679
241
42
283
222
152
61
73
67
18
RJ1017
550
854
305
51
356
260
165
61
76
64
32
RJ22B
591
914
324
58
381
260
203
67
89
73
42
RJ24A
712
1168
457
58
514
279
203
67
89
73
47
RJ2029
550
854
305
51
356
260
165
61
76
64
19
RJA1022
956
1502
540
---
546
207
210
---
---
---
28
RJA1538
5
MARTINETTI CON AVVOLGITORE
Serie CR, CRA Serie 4,5 - 18,1 tonnellate
I martinetti con avvolgitore CRA1029R e CRA1029L possono facilmente
gestire bobine di grandi dimensioni. Le ampie basi in legno e lo sforzo
minimo sulla manopola migliorano la sicurezza e riducono la fatica
dell'operatore.
Modelli: CR321B
CARATTERISTICHE
4 Cricchetti multidentati per resistenza e sicurezza.
4 Basi robuste in legno duro plastificato per
maggiore resistenza.
4C
omponenti in lega di acciaio migliorato.
4M
olle cromate resistenti alla corrosione.
4A
dattatori per doppia leva per sollevamenti
luoghi circoscritti.
IMPUGNATURA DI TRASPORTO
L'impugnatura di trasporto centrale
rende facile il posizionamento e il
trasporto dei martinetti.
CR320B
Modello
CRA1029R
Portata / Paio:
Ganci laterali Ganci lato alto
(tonnellate) (tonnellate)
CR320B
4,5
9,1
CR321B
CRA1029R
CRA1029L
6
9,1
18,1
Sforzo leva
per tonnellata
Corsa
Dimensioni (mm)
A
B
C
C1
C2
C3
C4
(N)
(mm)
Minimo
Massimo
142
241
528
768
387
---
---
---
---
134
356
877
1232
235
397
559
721
883
134
295
791
1086
632
---
---
---
---
134
295
791
1086
632
---
---
---
---
Minimo
MARTINETTI CON AVVOLGITORE
Serie CR, CRA Serie 4,5 - 18,1 tonnellate
CR320B
K
H
A
I
B
C
J
D
E
O
M
ATTENZIONE
Seguire tutte le precauzioni di sicurezza
indicate per evitare danni alle persone
o alle cose durante il funzionamento
dell'unità.
G
CR321B
K
H
C4
I
C
3
A
C2
B
CONFORMITÀ CE
o eccedono gli Standard di sicurezza
ANSI /ASME B30.1.
J
K
C1
L
C
M
O
dettagli.
N
Modello
K
Tonnellate
H
A
I
B
J
Ganci
laterali
C
Ganci
lato alto
Lunghezza
Diametro
(mm)
(mm)
SLB36
4,5
9,1
914
25
SLB60
9,1
18,1
1524
32
D
E
F
M
O
G
N
Peso
Dimensioni (mm)
D
E
F
G
Massimo
H
I
J
K
Diametro
Diametro
Diametro
Diametro
L
M
N
Modello
O
(kg)
Diametro Lunghezza Ampiezza
629
234
476
518
67
57
57
---
---
127
238
57
23
CR320B
---
---
---
771
79
76
61
61
61
151
248
51
58
CR321B
927
479
774
762
79
67
67
---
---
191
508
57
39
CRA1029R
927
479
774
762
79
67
67
---
---
191
508
57
39
CRA1029L
7
Serie CJ 1,5 - 10,1 tonnellate
Un CJ100 impiegato per posizionare il container per la riparazione. La
sua base solida fornisce grande stabilità e aumenta l'area di superficie.
CARATTERISTICHE
Modelli: CJ15 & CJ100
4P
rogettati conformemente alle più recenti norme
di sicurezza.
4 Adatti per il sollevamento di carichi di ogni tipo.
4M
anovella di sicurezza con impugnatura
pieghevole.
4S
ollevemento con un piede fisso o su una
testa uncinata.
4 Basso impiego di forza grazie ad un
rapporto ottimale.
A
CONFORMITÀ CE & DIN 7355
ANSI /ASME B30.1.
F
H
Il martinetto supporta la portata nominale
totale sui punti di sollevamento del piede
o della testa.
I
E
C
G
Modello
Portata
sul piede
Portata sulla
testa
Dimensioni (mm)
(tonnellate)
(tonnellate)
CJ15
1,5
1,5
90
50
151
250
202
CJ30
3
3
100
50
204
250
CJ50
5
5
110
68
211
250
CJ100
10,1
10,1
140
70
257
300
A
B
C
D
E
Peso
F
G
H
I
Altezza
Altezza
minima
Corsa
525
65
725
350
13,5
213
525
70
725
350
22
236
525
70
725
300
28
297
590
80
800
300
46
Larghezza Profondità Larghezza Lunghezza Profondità Lunghezza
8
(kg)
Serie LPC 1,5 - 10,1 tonnellate
L'LPC50 viene impiegato per il sollevamento di una lastra di
cemento. La portata sulla testa e sul piede assieme alla loro mobilità,
rendono i martinetti a cremagliera ideali per diverse applicazioni.
CARATTERISTICHE
Modelli: LPC30 & LPC100
4 Corpo ad altezza ridotta.
4Cremagliera zigrinata, ruote con trasmissione e
ingranaggi temprati.
4 Adatti per il sollevamento di carichi di ogni tipo.
4Manovella di sicurezza con impugnatura
pieghevole.
4Basso impiego di forza grazie ad un rapporto
ottimale.
A
4Tutti i componenti di costruzione sono standardizzati.
4Sollevemento con un piede fisso o su una
B
testa uncinata.
Il martinetto supporta la portata nominale
totale sui punti di sollevamento del piede
o della testa.
D
H
F
I
G
C
Modello
Portata sul
piede
CONFORMITÀ CE
ANSI /ASME B30.1.
E
Portata sulla
Testa
Dimensioni (mm)
A
B
C
D
E
F
Peso
G
Larghezza Profondità Larghezza Lunghezza Profondità Lunghezza Altezza
H
I
Altezza
minima
Corsa
(tonnellate)
(tonnellate)
LPC15
1,5
1,5
90
50
166
525
218
250
30
724
350
16
LPC30
3
3
100
50
217
525
234
250
30
733
350
25
LPC50
5
5
110
68
239
525
260
250
30
730
300
32
LPC100
10
10
140
70
294
590
319
300
35
802
300
55
(kg)
9
MARTINETTI SUPER
Serie JJ 13,6 - 45,3 tonnellate
L'uso esterno e scintille di saldatura possono accorciale la vita utile dei
martinetti standard. “Scegliamo i Martinetti Super di Simplex per la loro
struttura antiproiettile e la potenza di tenuta.”
CARATTERISTICHE
Modelli: JJA2515C & JJ3510D
4 Martinetti a cricchetto a vite.
4Tiene il peso per lungo tempo senza scivolare
verso il basso.
4 Arresto fisso a spalla di sicurezza.
4 Disponibile con un cassa in alluminio o ferro duttile.
4Cuscinetti a sfera per un funzionamento più
uniforme e minore sforzo di leva.
F
A
Consultare la pagina 19
per ulteriori dettagli.
B
C
Materiale
cassa
martinetto
Lunghezza (mm)
Diametro (mm)
13,6
914
25
SLB36
22,7
914
25
SLB36
31,8
914
25
SLB56
45,3
1422
29
Dimensioni (mm)
Portata
Sforzo
di leva per tonnellata
Peso
Diametro
testa
(N)
(kg)
191
79
27
19,5
191
79
22
20,0
184
224
100
18
36,3
138
191
60
40
12,7
127
138
191
79
27
15,4
225
141
191
79
27
19,5
387
127
138
191
79
22
15,4
363
102
184
224
100
18
27,7
A
B
C
D
E
F
(tonnellate)
Altezza
minima
Altezza
massima
Corsa
Diametro
base
Adattatore
22,7
261
387
127
138
31,8
261
387
127
140
JJ5010B
45,3
262
363
102
JJA1510C
13,6
261
387
127
22,7
261
387
22,7
388
606
JJA3510D
31,8
261
JJA5010B
45,3
262
JJ2510C
JJ3510D
Acciaio
JJA2510C
JJA2515C
10
Tonnellate
SLB36
E
D
Modello
Modello
Alluminio
MARTINETTI A VITE
Serie SJ 10,9 - 21,8 tonnellate
I martinetti a vite Simplex sono impiegati per regolare l'altezza di
questo dispositivo rullante di fissaggio del pezzo. “Utilizziamo questo
dispositivo di fissaggio per il taglio di lunghi pezzi di tronchi.”
CARATTERISTICHE
Modelli: SJ1512, SJ156 & SJ158
4 Corpi in ferro duttile per maggiore resistenza.
4 Arresto fisso saldato di sicurezza.
4Tiene i pesi per lungo tempo e non scivola
verso il basso.
4 Impugnatura per facilitare il trasporto.
4Quattro fori per il posizionamento agevolato
D
della barra di leva.
sede inclinata di < +/- 9SDgr
4Sede inclinata di 9 sDgr assiste nel centrare
il punto di carico.
A
B
Modello
C
Modello
Portata
di sostegno
(tonnellate)
SJ156
Tonnellate
Lunghezza (mm)
Diametro (mm)
SLB24
10,9
610
19
SLB35
18,1
914
21
SLB42
21,8
1067
29
Dimensioni (mm)
Sforzo
di leva per tonnellata
Peso
Diametro
testa
(N)
(kg)
A
B
C
D
Altezza
chiuso
Corsa
Diametro
base
245
95
83
73
7,3
4,5
296
146
140
73
7,3
5,4
397
248
159
73
7,3
7,3
299
127
152
79
6,8
7,7
350
178
165
79
6,8
9,1
SJ2012
400
229
171
79
6,8
10,9
SJ258
331
108
165
83
6,8
12,7
432
210
184
83
6,8
16,8
585
362
216
83
6,8
23,6
SJ158
10,9
SJ1512
SJ208
SJ2010
SJ2512
18,1
21,8
SJ2518
11
VITE & TESTA
Serie SC 10,9 - 21,8 tonnellate
Il dado di spalla è posizionato in
tubazioni, fissaggi ed altre forme fisse
fornite dall'utente.
144 gruppi vite e testa supportano la parete esterna dell'immenso
gruppo generatore nel Grand Coulee Dam.
Modelli: SC03568 & SC03620
B
B
D
CARATTERISTICHE
E
E
D
4La filettatura ACME trattiene il peso per un tempo
indefinito senza scivolare verso il basso.
4Il gruppo a quattro fori permette regolazioni
d'altezza infinite e un allineamento di precisione.
4 Il dado di spalla può essere saldato alla tubatura.
4Sede inclinata di 9SDgr aiuta a centrare il punto
di carico.
C
C
F
A
Modello
Portata
di sostegno
Model
Modello
Tonnes
Tonnellate
Length (mm)
Lunghezza
(mm)
Diameter
Diametro (mm)
(mm)
SLB24
10,9
610
19
SLB35
18,1
914
21
SLB42
21,8
1067
29
Peso
Dimensioni
A
B
C
D
E
F
Filettatura Acme modificata
Diametro - Pitch A (filetto)
(mm)
(mm)
(mm)
(mm)
(mm)
(kg)
1 1/2 - 3
73
57
22
95
144
2,5
1 1/2 - 3
73
57
22
95
195
2,8
SC1512
1 1/2 - 3
73
57
22
95
297
3,5
SC208
2 - 2 1/2
79
73
24
102
192
4,8
2 - 2 1/2
79
73
24
102
243
5,4
2 - 2 1/2
79
73
24
102
294
6,1
2 1/2 - 2 1/2
83
83
30
129
198
7,6
2 1/2 - 2 1/2
83
83
30
129
300
9,9
2 1/2 - 2 1/2
83
83
30
129
452
13,3
1 1/2 - 3
76
61
76
57
---
1,5
(tonnellate)
SC156
SC158
SC2010
10,9
18,1
SC2012
SC258
SC2512
21,8
SC2518
Dadi di spalla
12
SCN15
---
SCN20
---
2 - 2 1/2
101
76
83
57
---
2,3
SCN25
---
2 1/2 - 2 1/2
127
100
101
76
---
5
MARTINETTO ALLARGATORE
Serie S 2,7 - 18,1 tonnellate
L'S3A, con il suo basso profilo e piccola impronta era la soluzione
perfetta per allineare la sede di questo impianto di macinazione.
Modello: S3A
CARATTERISTICHE
E
4 Perfetto per luoghi circoscritti o spazi ridotti.
4Supporta 2,7 tonnellate e ha una corsa di 25,4
mm per le regolazioni.
4 Altezza chiuso 77 mm.
4La testa serrata ruota e previene lo slittamento
del carico.
D
F
A
ATTENZIONE
per evitare danni alle persone o alle cose
durante il funzionamento dell'unità.
C
25,4mm
CONFORMITÀ CE
ANSI /ASME B30.1.
12,7mm
Il martinetto allargatore può essere
facilmente esteso per tubi di diametro di
25,4 mm nell'apertura di testa e per tubi
di diametro di 12,7 mmi per l'apertura
della cassa.
Modello
Portata
di sostegno
Alzata operativa
(mm)
(tonnellate)
S3A
2,7
25,4
Dimensioni (mm)
Peso
A
B
C
D
E
F
Altezza
minima
Altezza
massima
Diametro
Pozzo
base
Larghezza
testa
Altezza
testa
(kg)
77
101
51
21
38
17
1,5
13
MARTINETTO PIALLATORE
Serie PJ 1,8 - 7,3 tonnellate
La basa a incavi e la testa con adattatore girevole rende il martinetto
piallatore Simplex versatile ed una scelta perfetta per livellare, riparare
o mantenere corpi macchina e motori.
CARATTERISTICHE
Modelli: PJ1P, PJ2P & PJ4P
4Le viti di blocco laterale mantengono esteso il
martinetto e prevengolo il suo abbassamento
per causa delle vibrazioni.
4Mediante la vite si possono effettuare
regolazioni infite per un allineamento
di precisione.
4Martinetto ideale per l'allineamento di corpi di
aereoplani, macine e macchinari.
4Teste a sfera e adattatori girevoli consentono
di centrare le forze di carico.
4La base ad incavi si fissa facilemente ai
corpi macchina.
D
incavo per il fissaggio
F
CONFORMITÀ CE
ANSI /ASME B30.1.
< 25°
inclinazione
sede
E
A
B
C
Modello
14
Portata di
sostenegno
Alzata
operativa
(tonnellate)
(mm)
PJ1P
1,8
25
PJ2P
3,6
38
PJ3P
5,4
PJ4P
7,3
Peso
A
B
C
D
E
F
Altezza minima
Altezza
massima
di
chiave
Diametro
di testa
tra
punti
Di chiave esagonale
(kg)
70
95
60
32
70
19
0,7
96
133
79
43
92
25
1,4
57
134
190
102
52
117
32
2,7
102
191
292
136
64
157
38
5,4
MARTINETTI TENDICATENA
Il Martinetto tenditore della serie SER è stato impiegato per fissare un
trattore durante il trasporto. La struttura in acciaio ad alta resistenza di
questo martinetto lo rende utile per una miriade di applicazioni.
CARATTERISTICHE
Modelli: SER20 & SER30
4Modelli con una portata da 18,1 tonnellate
impiegati per collegare chiatte fluviali, forme
tiranti e piastre di acciaio.
4Ideali per la costruzione di ponti e progetti di
ingegneria in acciaio.
4 D
atati di innesti di attivazione a molla e di una
manopola integrata da 66 cm.
4Possono essere impiegati per applicazioni di
spinta o di traino.
E
E
Lato sinistro
Lato destro
ATTENZIONE
dell'unità.
F
G
A
Modello Lunghezza
corsa
B
C
D
Diametro
vite
H
Peso
Dimensioni (mm)
A
B
Tra occhielli
C
D
E
F
G
H
Larghezza
fusto
Lungezza
vite
sinistra/
destra
Spessore
occhiello
vite
sinistra/
destra
Lughezza
adattatore
a cricca
Diametro
interno
occhiello vite
sinistra / destro
Raggio
(mm)
(mm)
Minima
SER10
356
51
585
939
457
279
48
19
33
44
25,9
SER20
508
51
737
1244
610
356
48
19
33
44
29,9
SER30
660
51
889
1549
762
432
48
19
33
44
33,6
SER40
965
51
1194
2159
1067
584
48
19
33
44
41,7
Massima
(kg)
15
MARTINETTI SPINTA / TRAINO
Serie PP 9,1 - 18,1 tonnellate
Un Simplex PP610 impiegto per separare delle travi a I per operazioni di
riparazione e manutenzione di ponti.
CARATTERISTICHE
Modelli: PP610, PP61015
4Per applicazioni di spinta, traino, trattenuta e
altro ancora.
4 Ideali per officine di saldatura.
4I dadi all'estremità sono progettati per permettere l'utilizzo di catene con ganci ad occhiello.
4 Adatti per regolare forme, ammortizzatori,
fissaggi e condotti.
4 Incorporano la classe 2G 1,25-6 ACME,
sinistra e destra.
A
CONFORMITÀ CE
ANSI /ASME B30.1.
B
I
J
1”
H
dettagli.
G
F
C
D
E
Tonnellate
Lunghezza (mm)
Diametro (mm)
SLB24
9,1
610
19
Dimensioni (mm)
Modello
16
Modello
A
B
C
D
E
F
G
H
I
J
Minima
Massima
Minima
Massima
Lunghezza
Lunghezza
Lunghezza
Lunghezza
Lunghezza
Lunghezza
PP610
86
206
73
193
254
8
19
60
81
32
PP61015
----
----
----
----
254
----
----
----
----
----
Modello
Portata
centrata
(tonnellate)
Capacità di carico
scostamento ganci/piede
(tonnellate)
Corsa
Diametro vite
Peso
(mm)
Sforzo leva
per tonnellata
(N)
(mm)
(kg)
PP610
9,1
1,8
121
6,8
32
5,9
PP61015
9,1
1,8
----
6,8
32
2,3
PUNTELLI A CROCE
Serie SE, BE
BE25
Estremità vite
BE35
Estremità vite
SE12
Estremità vite
SE18
Estremità vite
I puntelli a croce Simplex serie SE sono utilizzati per puntellare le pareti
di trincee per lavori di riparazione di condotti dell'acqua sotterranei.
CARATTERISTICHE
Modello: SE12, SE18 - Vite e testa venduti separatamente
4Forniscono una protezione efficiente ed economica contro cedimenti e costose riescavazioni in
fase di costruzione e manutenzione.
4Giunti adattatori a sfera inclinati per maggiore
sicurezza nei montaggi angolari.
4Fori su ogni estremità facilitano il montaggio su
parti in legno.
B
C
J
A
G
H
K
D
E
ATTENZIONE
dell'unità. Fare riferimento alle tabelle
OSHA Timber Trench Brace per le linee
guida sulle distanze.
L
I
Nota:
DN “Diametro Nominale”
fornito dal cliente tubo da
38,1 mm o 50,8 mm.
F
Le dimensioni presumono
l'utilizzo congiunto di viti e
teste come gruppo.
Dimensioni (mm)
Modello Intervallo Dimensioni
(Estremidi
Tubo
A
B
C
D
E
F
G
H
tà vite)
regolaDimensioni
LarghezLunghezLarghezDiametro
Altezza
Dado
zione
Lughezza
za
za
za
Leva
Leva
leva
(DN)
Tubo
Leva
O.D.
Altezza
(mm)
I
J
K
L
Diametro
vite
O.D.
Altezza
Testa
Collare
Altezza
Altezza
SE12
178
38
305
62
146
32
54
241
17
29
35
62
----
----
SE16
254
38
407
62
146
32
54
241
17
29
35
62
----
----
SE18
254
50
457
70
190
38
68
279
20
35
47
76
----
----
(Testa)
Estremità vite da
utilizzare con testa
BE25
SE12 / SE16
----
62
----
----
----
----
----
----
----
----
35
98
BE35
SE18
----
70
----
----
----
----
----
----
----
----
44
124
Modello
17
SUPPORTO TETTO
Serie RS 3,6 - 18,1 tonnellate
Serie RS di Supporti per tetti utilizzate per supportare travi ad I
orizzantali durante il lavoro di saldatura eseguito su una trave ad I
verticale.
CARATTERISTICHE
Modelli: RS139AS66102, RS139AS78114
4 Portata nominale di sostengo di 3,6 tonnellate
4Progettati per un'ampia gamma di applicazioni
di manutenzione e di tenuta.
4Cassa e base in lega di alluminio rendono
questa unità leggera e portatile.
4Impugnatura di trasporto bilanciata.
4Tiene il peso per lungo tempo senza scivolare
verso il basso.
E
D
CONFROMITÀ CE
Testa
A
B
C
ATTENZIONE
dell'unità.
C
C
Base
Modello
RS139AS66102
RS139AS78114
18
Corsa
(mm)
914
914
A
B
Altezza
minima
1676
1981
Altezza
massima
2591
2896
Dimensioni (mm)
C
Base
152
152
Peso
D
E
Testa
Larghezza
102
102
Testa
Lunghezza
229
229
(kg)
26
29
BARRE DI LEVA
E ACCESSORI
BARRE DI LEVA IN ACCIAIO E ACCESSORI
Modello
Descrizione
Lunghezza
Diametro
Peso
(mm)
(mm)
(kg)
SLB24
Barra di leva rotonda
610
19
1,8
SLB35
902
21
2,7
SLB36
914
25
3,6
SLB42
1067
29
5,4
SLB56
Barra di leva
rotonda (conica)
1492
29
7,3
SLB60*
Barra di punto
di cisello
1524
32
7,7
SLB70
Barra di punto
di cisello
1778
32
9,1
IB1538
Base trave a I
508
---
20
Catena ad alta resistenza
2134
16
13
CHA1538
* Nota: Le barre della leva dell'SLB60 possono essere intercambiate con il modello SLB70 con conseguente minore sforzo di leva.
19
Attrezzatura meccanica di sollevamento e di posizionamento
Martinetti
a cricchetto
pag. 4 - 7
Martinetti
a cricco
pag. 8 - 9
Martinetti
Super
pag. 10
Martinetti
a vite
pag. 11 - 14
UFFICI VENDITA
Martinetti
spinta / traino
pag. 15 - 16
Francia, Svizzera e Nordafricana.......................................... +33 (0)160 136 868
Germania & Austria.............................................................. +49 (0)211 471 490
India...................................................................................... +91 (0)8040 792 777
Italia...................................................................................... +39 (0)024 861 111
Medioriente e Africa Sub Sahariana (escl. Sud Africa)......... +971 (0)48 872 686
Benelux, Europa dell'Est, Israele, Turchia & Mar Caspio...... +31 (0)318 535 911
Puntelli per
trincea / tetto
pag. 17 - 18
Russia................................................................................... +7 (0)495 98090 91
Spagna e Portogallo............................................................. +34 (0)916 611 125
Svezia, Danimarca, Norvegia, Finlandia e Islanda............... +46 (0)317 990 281
Regno Unito e Iranda........................................................... +44 (0)1215 050 787
Sud Africa............................................................................. +31 (0)318 535 911
Distribuito da:
Accessori
pag. 19
Simplex, un marchio ENERPAC
MC01IT

Attrezzatura meccanica di sollevamento e posizionamento

Transcript

Documenti analoghi

martinetti serie dx - TTM tension technology SRL

"`l-`m,.,,,, .\. ````T,un C:«o .)il ```l```P ,"`Cert.ll,~,`

RIMOR Europeo NG88

Mod.tt2119

clicca qui - weblombardia

naborianum - Parrocchia Santi Nabore e Felice

Analisi IPO Moleskine

Novembre 2011

Moto permanante nelle correnti in pressione

Ing. ~rrone
