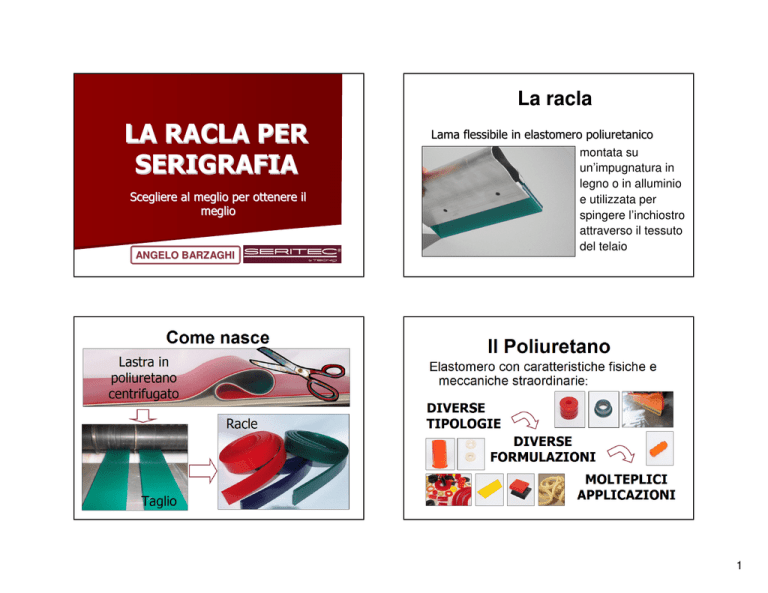

LA RACLA PER SERIGRAFIA

La racla
LA RACLA PER
SERIGRAFIA
Scegliere al meglio per ottenere il
meglio
ANGELO BARZAGHI
Lama flessibile in elastomero poliuretanico
montata su
un’impugnatura in
legno o in alluminio
e utilizzata per
spingere l’inchiostro
attraverso il tessuto
del telaio
1
Proprietà della racla in
poliuretano
• Capacità di generare
calore attraverso lo
strofinamento sul telaio
•
•
•
•
Come lavora la racla
EFFETTO TIXOTROPICO
=
VARIAZIONE VISCOSITA’
Resistenza all’abrasione
Resistenza a inchiostri e solventi
Memoria elastica
Resistenza a variazione temperatura
La sua funzione è quella di muoversi lungo il
telaio, spingendolo a contatto con il supporto
sottostante e premendo l’inchiostro attraverso le
maglie del tessuto di stampa.
Come determina lo spessore
del deposito di inchiostro
sul supporto?
- Profilo
- Durezza
- Inclinazione
- Pressione
- Velocità
(processi automatici)
2
RACLE SPECIALI
STABILITA’
• RACLE DOPPIO STRATO
spigolo di stampa morbido + strato
rigido di sostegno (stampa su vetro)
• RACLE TRIPLO STRATO
2 spigoli di stampa morbidi + strato
centrale rigido = elevata precisione
anche in processi di stampa
automatici
3
Seritec® HR
maggiore resistenza all’abrasione
Seritec® UV
stampa ad alta definizione con
inchiostri UV e vinilici
Seritec® A
riduce le cariche elettrostatiche anche
ad altissima velocità
Profilo = precisione
Stampa tessile
Stampa manuale
Stampa su cilindri
Applicazioni specifiche
Alta precisione
Profilo = precisione
Industria tessile
Deposito di inchiostro elevato per
stampa a pigmenti o rigonfianti
Elevata precisione ad alta velocità
Stampa su cilindri
4
Inclinazione spigolo di stampa
ED ECCO A VOI…
VOI…
90°
NO
75°
45°
30°
OK
OK
LA NOSTRA
SQUADRA!
Pressione
Angolo effettivo che si forma tra lo
spigolo operativo della racla e il telaio
Riepilogando e…
+ morbidezza della racla = + deposito di
PRESSIONE ECCESSIVA
= riduzione angolo effettivo
= minore deposito
= alterazione risultati di stampa
= impressione discontinua
= danneggiamento racla e telaio
inchiostro morbido
Profilo a punta “V” = macchine manuali o
semiautomatiche per oggettistica
Stampare sempre nella stessa direzione
PRESSIONE CORRETTA E COSTANTE
= deposito di inchiostro corretto
= risultato di stampa ottimale
= maggiore durata racla e telaio
Pressione elevata sulla racla = si perde la
funzione dell’angolo
discontinuità di stampa e coprenza
5
Riepilogando e…
Riepilogando e…
+ pressione della racla = - deposito di inchiostro
smussare gli spigoli estremi della racla
per non danneggiare il telaio
racla con filo danneggiato = striature
sostituire o rifilare (meglio sostituire
Tessuto ben tesato
necessario
“fuori contatto” non
! riduzione della tensione del tessuto
allontanare il telaio dal supporto
)
linea di contatto tra racla e telaio = deve essere
sempre perfettamente retta!
La ricetta per mantenere in forma
la vostra racla:
- Immagazzinata in modo corretto:
lontana dalla luce e dall’umidità
a temperatura ambiente (15°-21°C)
tenuta distesa o srotolata 24 ore prima
dell’utilizzo
Controllare l’altezza libera della racla
La racla deve essere + larga dell’immagine da
stampare; il portaracle deve essere + lungo
della racla.
Per tutto il resto…
Angelo
Barzaghi
- Pulita dopo l’utilizzo
- Lasciata a bagno in solventi
il meno possibile
6
