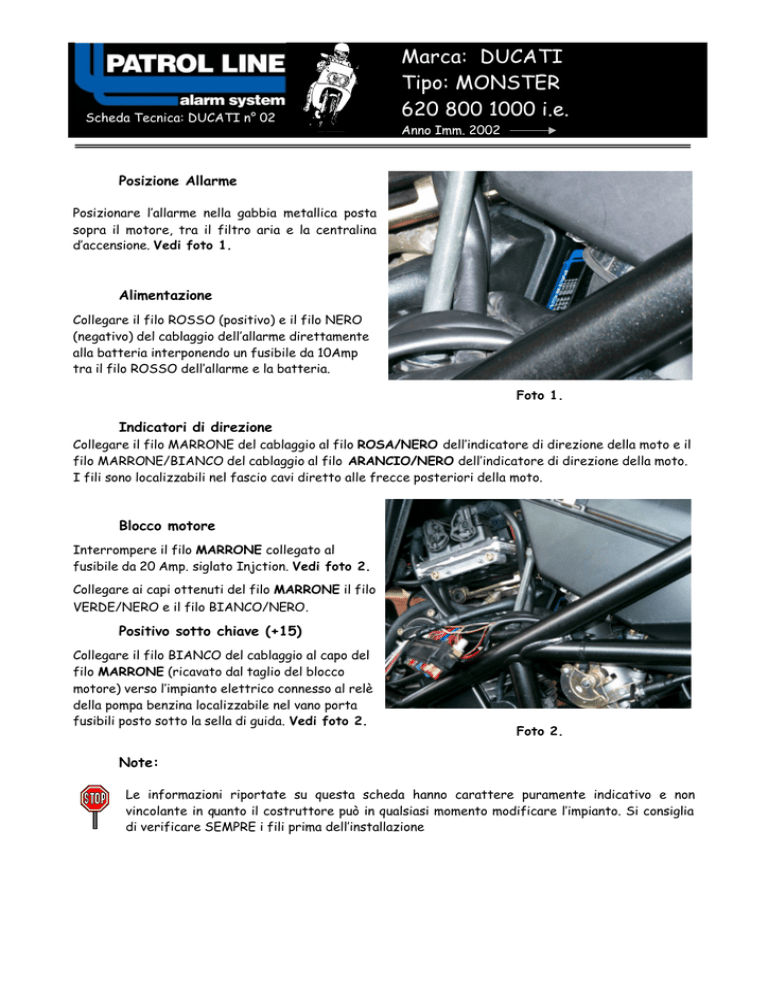

Marca: DUCATI Tipo: MONSTER 620 800 1000 ie

Scheda Tecnica: DUCATI n° 02
Marca: DUCATI
Tipo: MONSTER
620 800 1000 i.e.
Anno Imm. 2002
Posizione Allarme
Posizionare l’allarme nella gabbia metallica posta
sopra il motore, tra il filtro aria e la centralina
d’accensione. Vedi foto 1.
Alimentazione
Collegare il filo ROSSO (positivo) e il filo NERO
(negativo) del cablaggio dell’allarme direttamente
alla batteria interponendo un fusibile da 10Amp
tra il filo ROSSO dell’allarme e la batteria.
Foto 1.
Indicatori di direzione
Collegare il filo MARRONE del cablaggio al filo ROSA/NERO dell’indicatore di direzione della moto e il
filo MARRONE/BIANCO del cablaggio al filo ARANCIO/NERO dell’indicatore di direzione della moto.
I fili sono localizzabili nel fascio cavi diretto alle frecce posteriori della moto.
Blocco motore
Interrompere il filo MARRONE collegato al
fusibile da 20 Amp. siglato Injction. Vedi foto 2.
Collegare ai capi ottenuti del filo MARRONE il filo
VERDE/NERO e il filo BIANCO/NERO.
Positivo sotto chiave (+15)
Collegare il filo BIANCO del cablaggio al capo del
filo MARRONE (ricavato dal taglio del blocco
motore) verso l’impianto elettrico connesso al relè
della pompa benzina localizzabile nel vano porta
fusibili posto sotto la sella di guida. Vedi foto 2.
Foto 2.
Note:
Le informazioni riportate su questa scheda hanno carattere puramente indicativo e non
vincolante in quanto il costruttore può in qualsiasi momento modificare l’impianto. Si consiglia
di verificare SEMPRE i fili prima dell’installazione
