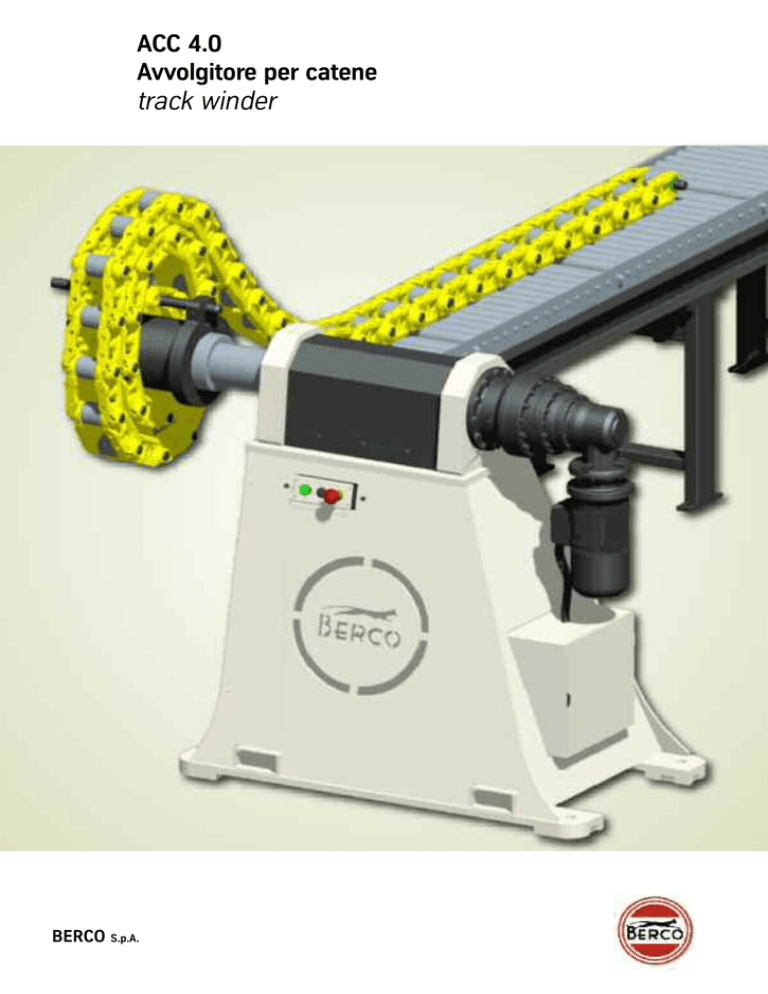

track winder

ACC 4.0
Avvolgitore per catene
track winder
BERCO S.p.A.
L'esperienza nella costruzione di cingoli ha portato
BERCO a sviluppare attrezzature per il montaggio e lo
stoccaggio degli stessi. Una
volta montati, i cingoli vengono avvolti su se stessi per
ridurne l'ingombro e per
poter essere quindi spediticon facilità. Il nuovo avvolgitore mantiene le stesse prestazioni di targa del suo predecessore unitamente ad
una robustezza strutturale
ed una semplificata praticità
di utilizzo grazie al nuovotamburo di avvolgimento
catena di nuova concezione
e progettazione. Il diametrodel tamburo standard è di
240 mm, mentre sono
disponibili, solo su richiesta,
tamburi di diametri maggiori o soluzioni personalizzate.
The experience in the
construction of tracks led
BERCO
to
develop
equipment for assembly
and storage of the same.
Once assembled, the
tracks are wound on
themselves to reduce size,
and in order to be then
shipped easy. The new
winder keeps the same
performance level of the
previous model along with
a solid structure and a
simplified
easy
use,
thanks to the new concept
in designing and chain
winding. The standard
drum diameter is 240 mm,
but are suitable, on
request, larger diameter
drums or customized
solutions.
All products shown in this document originate from Berco exclusively. Any references to Caterpillar (the Caterpillar word signs) are mentioned to communicate that the
aforementioned products are only suitable for Caterpillar machines with the corresponding model designation.
1465
1300
440
2012
800
Dati tecnici
Technical data
Capacità di lavoro
Working capacity
Coppia massima in uscita
Max. output torque
Potenza del motore elettrico
Motor rating
Altezza asse mandrino
Spindle axis height
mm 1300
51”
Velocità di rotazione del mandrino
Spindle rotation speed
giri/min 3
r.p.m. 3
Peso massimo ammesso sul mandrino
Max admitted weight on the spindle
kg. 3600
lbs 7936
Larghezza max. pattini ammessi
Max. admitted shoes width
mm 760
in 30”
Dimensioni e peso
Dimensions and weight
Lunghezza
Lenght
mm 2012
in 79.21”
Larghezza
Width
mm 800
in 31.50”
Altezza
Height
mm 1465
in 57.70”
Peso
Weight
kg. 1000
lbs 2208
N°m 5849
lbf•ft 4320
kw 2.2
hp 2.95
BERCO S.p.A.
Via 1° Maggio, 237
44034 Copparo (FE) Italy
Phone +39 0532 864 111
Fax +39 0532 864 163
www.berco.com
[email protected]
Published by Berco Communications Dept.
ISO 14001 Cert. n. 0009A/4
01301.WA189IG00A
All manufacturers’s names, numbers, symbols and descriptions are used for reference purposes only. All parts listed are of Berco original
production.The specifications and processes described in this brochure are subject to change without notice
ISO 9001 Cert. n. 0029/6
