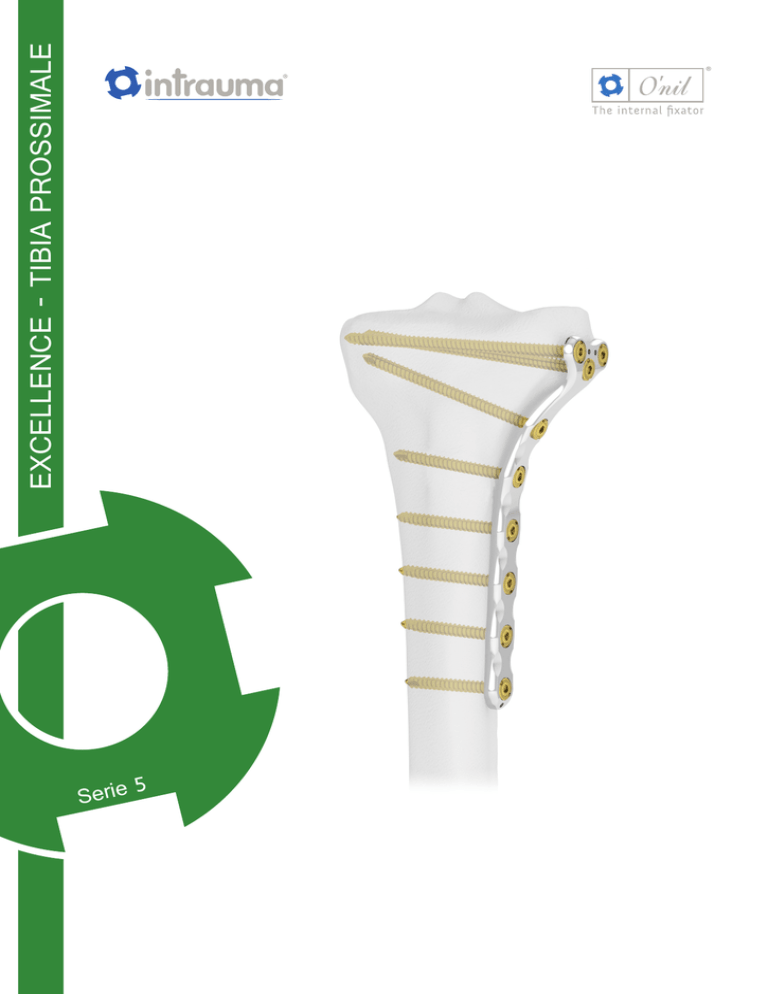

tibia prossimale

Serie
5
EXCELLENCE - TIBIA PROSSIMALE
EXCELLENCE - TIBIA PROSSIMALE LATERALE
BENEFICI E VANTAGGI
I supporti prossimali di tibia laterale della gamma O’nil sono
stati progettati per garantire una sintesi ottimale delle fratture
del piatto tibiale.
• Il sistema di bloccaggio vite-supporto brevettato permette una
tecnica facile ed elimina il rischio di cross-threading tra la testa
della vite ed il supporto
Una riduzione a cielo aperto e una fissazione interna stabile
con una placca laterale è riconosciuta come terapia standard
per il trattamento delle fratture intra ed extra-articolari; la
forma anatomica preconformata aiuta il posizionamento e
riduce la necessità di ulteriori modellamenti.
• Disponibile in quattro lunghezze, in versione destra e sinistra
• Supporto anatomico a basso profilo
• Strumentario semplice e tempi chirurgici ridotti
L’assenza di pressione sull’osso e la limitata invasività
contribuiscono a preservare la corretta vascolarizzazione del
periostio; le qualità biomeccaniche dell’impianto permettono
una precoce riabilitazione diminuendo i tempi di guarigione.
Design studiato per aumentare la rigidità
nelle aree attorno ai fori
Fori per fili di stabilizzazione
provvisoria Ø 1,8 mm max
Supporto anatomico a basso profilo
Distribuzione delle viti ideale per garantire
la corretta ricostruzione del piatto tibiale
2
INDICAZIONI
Fratture intra ed extra-articolari della tibia prossimale.
Fratture aperte del piatto tibiale laterale.
Fratture aperte laterali associate ad affondamenti.
Fratture segmentali della tibia prossimale.
Fratture aperte e/o infossate del piatto mediale.
TIBIA PROSSIMALE MEDIALE
INDICAZIONI
Fratture metafisarie del piatto tibiale mediale.
Fratture aperte del piatto tibiale mediale.
Fratture aperte mediali con affondamenti associati.
Fratture infossate del piatto tibiale mediale.
Fratture segmentali della tibia prossimale.
Osteotomie.
3
TECNICA DI UTILIZZO
1
Dopo aver ridotto la frattura, solidarizzare il supporto
sull’osso mediante pinze da riduzione e/o con l’ausilio
di fili di “K”.
2
Inserire il filo guida (S535) in una bussola della parte
prossimale, utilizzando il centrapunte Ø 3,9 mm (S51)
e la cannula guida per centrapunte (S512) per rilevare
la corretta posizione del supporto.
4
3
Inserire il centrapunte graduato (S514) in una seconda
bussola prossimale. Forare con la punta Ø 3,9 e
verificare sulla scala graduata la lunghezza della vite da
utilizzare.
Rimuovere il centrapunte ruotandolo in senso orario.
Inserire la vite Ø 5 mm utilizzando il cacciavite (S540).
6
5
Inserire il centrapunte (S51) in una delle bussole della
parte diafisaria, forare con la punta Ø 3,9 (S52).
4
Utilizzare il misuratore di profondità (S53) per
verificare la lunghezza della vite.
7
Inserire la vite nella parte diafisaria.
8
Completare l’impianto.
PRE
POST
CHECK
90 GG
PRE
POST
CHECK
90 GG
X-RAY
5
ORDERING INFORMATION
Ref.
Impianti
L. mm
Fori
Ref.Strumentario
4+2
S51 151.2101 Tibia prossimale laterale Sx
85
4+2
151.2103 Tibia prossimale laterale Sx
149
4+5
151.2102 151.2104 151.2105 151.2106 151.2107 151.2108 151.2011 Ref.
Tibia prossimale laterale Dx
Tibia prossimale laterale Dx
Tibia prossimale laterale Sx
Tibia prossimale laterale Dx
Tibia prossimale laterale Sx
Tibia prossimale laterale Dx
Tibia prossimale mediale
Testa emisferica
51.0001 Testa emisferica Serie 5
Viti O’nil Ø 5 mm
Vite autobloccante da 12 mm a 110 mm
Materiali
Supporti: Acciaio AISI 316 LVM - ISO 5832-1
Viti e bussole: Titanio Ti6AI4V - ISO 5832-3
6
85 149 208
208
260
260
127
4+5
4+8
4+8
4+11
4+11
7
S500 Cassetta di sterilizzazione S52 Punta per forare Ø 3,9 mm
S53 S55 S56 S514
S535 S540 Centrapunte Ø 3,9 mm
Misuratore di profondità
Porta bussola/estrattore
Asta cacciavite Ø 3 mm innesto AO Centrapunte graduato Ø 3,9 mm
Filo guida Ø 2 mm lungh. 200 mm
Cacciavite esagonale 3 mm
S571Compressore
SVL Vite di stabilizzazione provvisoria Ø 5 mm
SET50 Strumentario completo Serie 5
