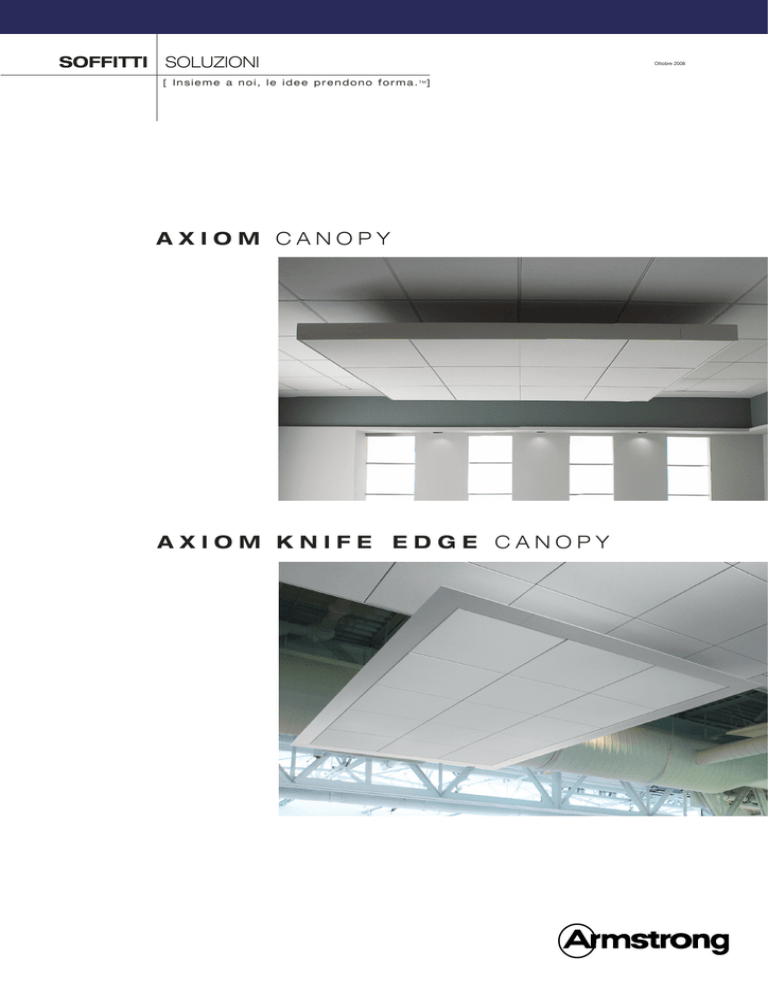

axiom - Armstrong

SOFFITTI
SOLUZIONI
Ottobre 2008
[ I n s i e m e a n o i , l e i d e e p r e n d o n o f o r m a . TM]
AXIOM CANOPY
AXIOM KNIFE
EDGE CANOPY
AXIOM CANOPY
Progetta e…
Migliora l'acustica senza rinunciare al design con Axiom Canopy e
Axiom Knife Edge Canopy.
Le possiblità di unire le forme alle funzionalità fioriscono con Axiom
Canopy e Axiom Knife Edge Canopy di Armstrong!
•
Axiom Canopy e Axiom Knife Edge Canopy sono dei sistemi di
profili perimetrali ideati per creare "soffitti ad isola” con
pannelli interi. Costituiti da pannelli di soffittatura standard e pronti
per essere assemblati ai componenti Axiom, Axiom Canopy e
Axiom Knife Edge Canopy, permetteranno di mettere in risalto e
di personalizzare zone reception, postazioni di lavoro, aree di
incontro, sale riunioni ed aree situate in spazi aperti.
•
I soffitti ad isola offrono la possibilità di migliorare l'acustica, di
ridurre il livello di rumore e di accrescere l'intelligibilità della parola
in una zona specifica.
•
Ideali per spazi acusticamente problematici o con impianti a vista.
•
I kit Axiom Canopy e Axiom Knife Edge Canopy eliminano ogni
incertezza e aggiungono il dettaglio della accuratezza della
realizzazione, con profili pretagliati ed accessori pronti per
l'assemblaggio.
•
I moduli premontati rendono la stima economica semplice e il
montaggio veloce.
AXIOM KNIFE EDGE CANOPY
crea
SCEGLI IL DECORO
S C E G L I I L D E T TA G L I O B O R D O
Axiom Canopy e Axiom Knife Edge Canopy sono compatibili con i
• Sistema da 24mm: Tegular, Vector
pannelli di modulo 600 x 600mm nei dettagli bordi Tegular, MicroLook
• Sistema da 15mm: MicroLook
e Vector (escluso Madera).
SCEGLI LA SUPERFICIE
AXIOM CANOPY
Ultima / Ultima OP, Perla / Perla OP, Neeva, Sabbia, Orcal Extra
Microperforato, Microperforato, Perforato (Global White)
Vector
Perla / Perla OP
Ultima / Ultima OP
MicroLook/Tegular
AXIOM KNIFE EDGE CANOPY
Sabbia
Neeva
MicroLook/Tegular
Orcal Microperforato
Orcal Extra Microperforato
Vector
• Per le altre superfici disponibili, consultare il catalogo generale.
Dai forma
SCEGLI IL MODULO
3.0m
2.4m
1.8m
1.2m
4
pannelli
Axiom Knife Edge Canopy offre la stessa gamma di moduli di
Axiom Canopy, permettendo di adattare con grande flessibilità
1.2m
10 pannelli
8 pannelli
6
pannelli
1.8m
15 pannelli
12 pannelli
9 pannelli
2.4m
20 pannelli
16 pannelli
3.0m
25 pannelli
dei componenti identici, creando un design faccettato.
OPZIONI DI SOSPENSIONE
Esistono 3 opzioni per sospendere le isole Axiom Canopy e
Axiom Knife Edge Canopy:
- cavo di sospensione (incluso)
- pendino rapido (non incluso)
- barra filettata (non incluso).
4 clip universali di
sospensione per profili a T
BPA 339 G
8 clip di
connessione per
traversini XL2
6 cavi di sospensione
e manicotti
6 clip universali di
sospensione per profili a T
BPA 339 G
4 pezzi di collegamento
per angolo
4 profili Axiom
tagliati su misura
3 profili a C
tagliati su misura
6 staffe di fissaggio per
profilo a C BPA 348 G
6 attacchi per profilo a T
BP AWDN 21 G
12 traversini 600mm XL2
(24mm o 15mm)
2 profili portanti (24mm & 15mm)
tagliati su misura
4 clip universali di
sospensione per profili a T
BPA 339 G
8 clip di
connessione per
traversini XL2
6 cavi di sospensione
e manicotti
6 clip universali di
sospensione per
profili a T
BPA 339 G
16 raccordi
universali Axiom
6 staffe di fissaggio per profilo a C
BPA 348 G
4 angolari ad
angolo retto
6 attacchi per profilo a T
BP AWDN 21 G
4 profili Axiom
tagliati su misura
12 traversini 600mm XL2
(24mm o 15mm)
2 profili portanti (24mm & 15mm)
tagliati su misura
3 profili a C
tagliati su misura
AXIOM CANOPY
C A R AT T E R I S T I C H E T E C N I C H E
D E T TA G L I
I profili Axiom sono in alluminio estruso e, rispetto all'acciaio
laminato a freddo, offrono una migliore centratura, una
migliore rigidità e un aspetto finale più piacevole.
Finitura della superficie
Rivestimento in polvere di poliestere
Colore: Global White Armstrong unicamente.
112mm
112mm
Prestazione fuoco
Come per gli altri servizi integrati al soffitto, Axiom Canopy
puo' ostacolare o deviare gli sprinkler o i sistemi anticendio
esisteni o previsti. Si consiglia ai progettisti e agli installatori
di chiedere la consulenza di un ingegnere antincendio e di
rispettare le norme in vigore. Questo servirà come guida ad
un'installazione adeguata in caso di presenza o di rimozione
Vector
MicroLook / Tegular
dei sistemi antincendio.
Materiali riciclati
Axiom Canopy: 50%
Pannelli: vogliate contattare l'Ufficio Tecnico Commerciale.
Garanzia
Per maggiori informazioni, vogliate contattare l'Ufficio Tecnico
COMPONENTI AXIOM CANOPY
Commerciale
Dettagli del kit*
Codice articolo
Descrizione
BP 551411 G
Axiom Profile per Tegular e Vector
BPC 3000 G
Profilo a C
BPAWDN 21 G
Attacco per profilo a T
BPA 345 G
Pezzo di collegamento per angolo
per Axiom Profile Tegular e Vector
BPA 348 G
Staffa di fissaggio per profilo a C
(cavo di sospensione o pendino
rapido)
BPCA 97 G
Staffa di fissaggio per profilo a C
(barra filettata)
BPA 347 G
Clip di connessione per
traversini 24XL2
BPA 346 G
Clip di connessione per
traversini 15XL2
BPA 339 G
Clip universale di sospensione per
profilo a T
Sono disponibili 20 kit di Axiom Canopy pre-imballati, pronti
per l'installazione in 10 moduli standard, sia su struttura da
15mm che da 24mm:
KIT AXIOM CANOPY
Modulo
Codice articolo per il
Codice articolo per il
sistema di sospensione sistema di sospensione
XL2 da 15mm
XL2 da 24mm
1200 x 1200mm
BP AX 22 G15
BP AX 22 G24
1800 x 1200mm
BP AX 32 G15
BP AX 32 G24
1800 x 1800mm
BP AX 33 G15
BP AX 33 G24
2400 x 1200mm
BP AX 42 G15
BP AX 42 G24
2400 x 1800mm
BP AX 43 G15
BP AX 43 G24
2400 x 2400mm
BP AX 44 G15
BP AX 44 G24
3000 x 1200mm
BP AX 52 G15
BP AX 52 G24
3000 x 1800mm
BP AX 53 G15
BP AX 53 G24
3000 x 2400mm
BP AX 54 G15
BP AX 54 G24
3000 x 3000mm
BP AX 55 G15
BP AX 55 G24
* I pannelli NON sono inclusi nel kit.
AXIOM KNIFE EDGE CANOPY
D E T TA G L I
C A R AT T E R I S T I C H E T E C N I C H E
Consultare le caratteristiche tecniche di Axiom Canopy.
KIT AXIOM KNIFE EDGE CANOPY
Modulo
Codice articolo per il
Codice articolo per il
sistema di sospensione sistema di sospensione
XL2 da 15mm
XL2 da 24mm
106mm
154 mm
1200 x 1200mm
BPCS AK 22 G15
BPCS AK 22 G24
1800 x 1200mm
BPCS AK 32 G15
BPCS AK 32 G24
1800 x 1800mm
BPCS AK 33 G15
BPCS AK 33 G24
2400 x 1200mm
BPCS AK 42 G15
BPCS AK 42 G24
2400 x 1800mm
BPCS AK 43 G15
BPCS AK 43 G24
2400 x 2400mm
BPCS AK 44 G15
BPCS AK 44 G24
3000 x 1200mm
BPCS AK 52 G15
BPCS AK 52 G24
3000 x 1800mm
BPCS AK 53 G15
BPCS AK 53 G24
3000 x 2400mm
BPCS AK 54 G15
BPCS AK 54 G24
3000 x 3000mm
BPCS AK 55 G15
BPCS AK 55 G24
* I pannelli NON sono inclusi nel kit.
COMPONENTI AXIOM KNIFE EDGE CANOPY
Codice articolo Descrizione
BPCS 574206G Profilo Axiom Knife Edge
BPC 3000 G
Profilo a C
BPAWDN 21 G
Attacco per profilo a T
BPCS 57 G
Angolare ad angolo retto
BPA361 G
Raccordo di giunzione per
angolare
BPA 348 G
Staffa di fissaggio per profilo a C
(cavo di sospensione o pendino
rapido)
!
Precauzioni
L'installazione si dovrà effettuare nel rispetto delle
norme di sicurezza vigenti.
BPCA 97 G
Staffa di fissaggio per profilo a C
(barra filettata)
•
Axiom Canopy e Axiom Knife Edge Canopy
dovranno essere installati solo in posizione
orizzontale.
BPA 347 G
Clip di connessione per
traversini 24XL2
•
L'installazione di Axiom Canopy e Axiom Knife
Edge Canopy richiede almeno 2 persone.
BPA 346 G
Clip di connessione per
traversini 15XL2
•
BPA 339 G
Clip universale di sospensione per
profili a T
Leggere attentamente le istruzioni di
montaggio incluse nell'imballaggio prima di
iniziare l'installazione.
•
Assicurarsi che il sito sia pulito e sicuro.
•
Eventuali carichi aggiuntivi (come
illuminazioni...) devono essere sospesi in modo
indipendente.
BPA 338G
Raccordo universale Axiom
Migliora l'acustica
DEFINIZIONE DI SABINE
L'unità di misura Sabine permette di valutare la
fonoassorbenza di un elemento installato all'interno di
uno spazio architettonico. I controsoffitti ad isola
Axiom Canopy forniscono un coefficiente di
assorbimento acustico più alto rispetto a un
controsoffitto continuo avente la stessa superficie in
quanto il suono viene assorbito dai due lati. Le isole
Axiom installate in un tipico spazio di intensa attività
aiuteranno a ridurre il tempo di riverberazione.
L'unità di misura Sabine è usata per valutare
l'assorbenza di un singolo "oggetto fonoassorbente",
come un elemento acustico, un Canopy o un soffitto
ad isola installati in:
- Spazi aperti, uffici open plan, punti di vendita
- Corridoi / zone reception.
I fattori che possono incidere sulla prestazione
acustica relativamente ai risultati pubblicati sono:
Isole Axiom Canopy – Dati di assorbimento –
•
dimensione dell'isola
•
numero di isole e la loro disposizione
•
spazio esistente tra l'isola e il soffitto
•
posizione e sovrapposizione orizzontale delle isole
•
scelta dei pannelli
Sabine (media 500, 1k, 2k, 4k Hz)
DIMENSIONI DEL MODULO
Tipo di pannello
1.80 x 1.80 m = 3.24m2
2.40 x 2.40 m = 5.76m2
3.00 x 3.00 m = 9.00m2
Sabbia
2.9
5.1
7.9
Neeva Board 18mm
4.1
7.4
11.5
Optima 15mm
3.9
6.9
10.8
Ultima
2.7
4.9
7.6
Testato secondo le norme EN 20354 ad un'altezza di 1000mm.
Nota: I valori suddetti sono estratti da test eseguiti su un elemento di 8,64 m2
Avvertenza
Tutto il materiale fotografico ed i disegni contenuti in questa letteratura
tecnica non stanno necessariamente a significare precise raccomandazioni
della Armstrong Building Products sull'impiego dei materiali o sui sistemi di
installazione. Per ragioni tecniche ci possono essere differenze tra il colore
riprodotto sulla letteratura e quello dei materiali. I dati tecnici contenuti
nella presente brochure e nelle pubblicazioni della società sono stati rilevati
in condizioni di test di laboratorio. E' responsabilità dell'installatore o
utilizzatore finale verificare con noi che lo specifico uso che egli intende
fare del prodotto sia compatibile con gli standard qualitativi divulgati.
La vendita dei nostri prodotti è regolata dalle nostre condizioni generali di
vendita. Tutte le specifiche dei prodotti sono soggette a modifiche senza
Altri mercati: www.armstrong-europe.com
preavviso.
