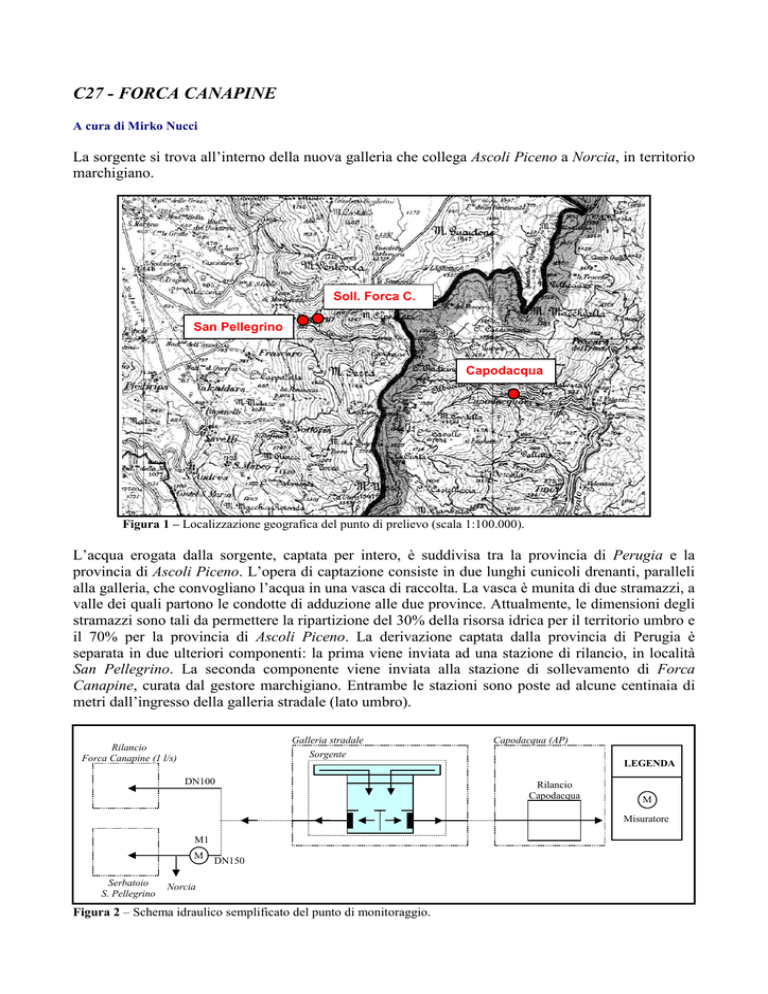

C27 - Forca Canapine

C27 - FORCA CANAPINE
A cura di Mirko Nucci
La sorgente si trova all’interno della nuova galleria che collega Ascoli Piceno a Norcia, in territorio
marchigiano.
Soll. Forca C.
San Pellegrino
Capodacqua
Figura 1 – Localizzazione geografica del punto di prelievo (scala 1:100.000).
L’acqua erogata dalla sorgente, captata per intero, è suddivisa tra la provincia di Perugia e la
provincia di Ascoli Piceno. L’opera di captazione consiste in due lunghi cunicoli drenanti, paralleli
alla galleria, che convogliano l’acqua in una vasca di raccolta. La vasca è munita di due stramazzi, a
valle dei quali partono le condotte di adduzione alle due province. Attualmente, le dimensioni degli
stramazzi sono tali da permettere la ripartizione del 30% della risorsa idrica per il territorio umbro e
il 70% per la provincia di Ascoli Piceno. La derivazione captata dalla provincia di Perugia è
separata in due ulteriori componenti: la prima viene inviata ad una stazione di rilancio, in località
San Pellegrino. La seconda componente viene inviata alla stazione di sollevamento di Forca
Canapine, curata dal gestore marchigiano. Entrambe le stazioni sono poste ad alcune centinaia di
metri dall’ingresso della galleria stradale (lato umbro).
Galleria stradale
Sorgente
Rilancio
Forca Canapine (1 l/s)
Capodacqua (AP)
LEGENDA
DN100
Rilancio
Capodacqua
M
Misuratore
M1
M
Serbatoio
S. Pellegrino
DN150
Norcia
Figura 2 – Schema idraulico semplificato del punto di monitoraggio.
Il sistema di misura realizzato consente di monitorare la componente captata dal gestore umbro,
vale a dire quella indirizzata verso la stazione di rilancio di S. Pellegrino, tramite un misuratore
elettromagnetico posto in ingresso alla struttura.
Figura
3
–
Stazione
di Figura 4 – Misuratore M1 installato nella condotta DN150 a
acquisizione installata presso la monte della stazione di sollevamento di San Pellegrino.
stazione di rilancio di San
Pellegrino.
C27 - FORCA CANAPINE
Acquifero
Ubicazione
Coordinate geografiche
Parametri monitorati
Cadenza di acquisizione
Cadenza di trasmissione dati
Diametro condotte
Misuratori di portata
Forca Canapine – Comune di Norcia
2369673 - 4735416 (Gauss-Boaga)
Portata captata
1 ora – valori minimi, medi e massimi
24 ore
DN150 (ingr. serbatoio)
Elettromagnetico – DN150 (M1)
