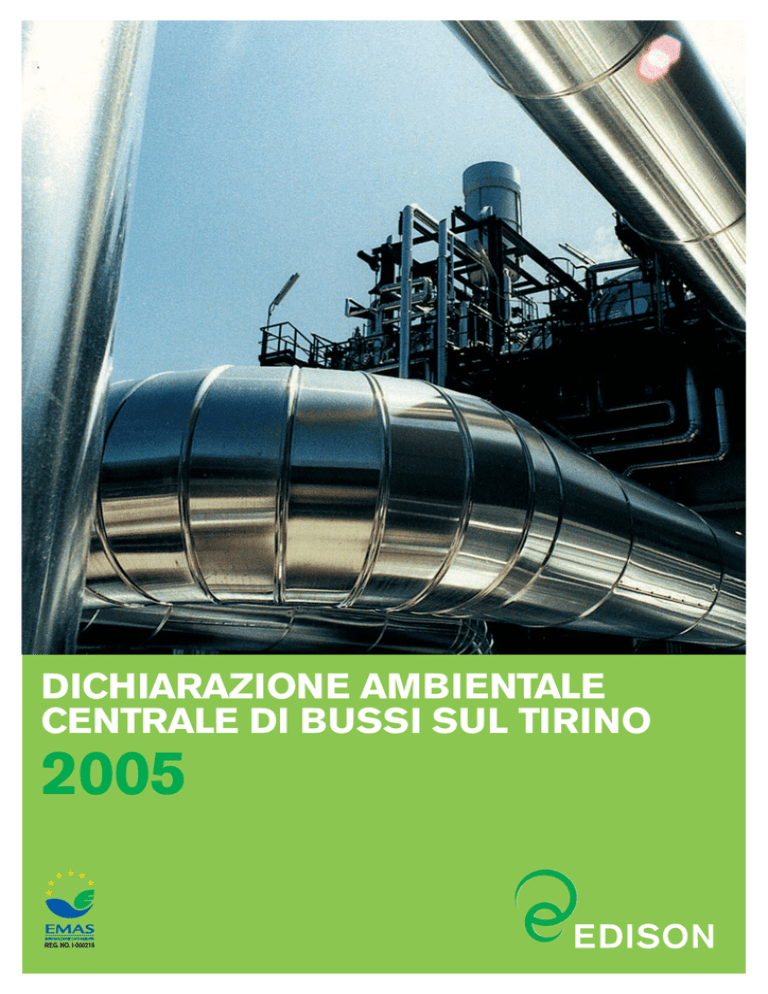

DICHIARAZIONE AMBIENTALE
CENTRALE DI BUSSI SUL TIRINO
2005
REG. NO. I-000216
Centrale di Bussi sul Tirino
EDISON SPA – CENTRALE DI BUSSI SUL TIRINO
La Centrale di Bussi sul Tirino è dotata di un Sistema di Gestione Integrato Ambiente e Sicurezza e i
risultati raggiunti in questo settore sono comunicati al pubblico conformemente al Sistema Comunitario di Ecogestione e Audit.
La Centrale di Bussi ha ottenuto la prima certificazione ambientale UNI EN ISO 14001 in data
10/10/97 per il settore della produzione di energia elettrica e vapore, successivamente confermata in
data 25/09/00 (certificato n. 9191 BUSS).
La Centrale è di proprietà della Edison Spa, ed in quanto facente parte dell’Organizzazione GET1, è dotata di certificazione UNI EN ISO 14001 n. 9191.EDIS, di certificazione UNI EN ISO OHSAS 18001
n. 9192.ED21 ed è registrata Emas con registrazione n. I – 000216 (17/06/04).
Il Sistema di Gestione Integrato Ambiente e Sicurezza è sottoposto a verifiche ispettive secondo un piano triennale di audit predisposto sia dall’Ente di Certificazione sia dall’Organizzazione GET1.
Le procedure del sito Edison di Bussi sono state integrate ed aggiornate in relazione al nuovo assetto
della capogruppo Edison Spa. Analogamente la Politica Ambientale è stata aggiornata in funzione del
nuovo assetto societario di riferimento.
Il riepilogo dei dati operativi è effettuato annualmente con la compilazione di modulistica interna, conservata e archiviata presso la Centrale.
Nel 2006 Edison ha ottenuto, per l’Organizzazione GET1, la certificazione ambientale UNI EN ISO
14001, la registrazione Emas e la certificazione OHSAS 18001 per la Sicurezza.
REG. NO. I-000216
dichiarazione ambientale E MAS
1
EDISON SPA
Organizzazione GET1:
Indirizzo:
Codice NACE attività prevalente:
Codice NACE altre attività:
Strada Comunale Tremonti, 1 - 65022 Bussi sul Tirino (PE)
E 40.1 Produzione e distribuzione di energia elettrica
E 40.3 Produzione e distribuzione di vapore e acqua calda
Il verificatore accreditato Giorgio Penati I-V-0004, Via Don Minzoni, 15 Cabiate (CO), ha verificato attraverso una visita all’Organizzazione, colloqui con il personale e l’analisi della documentazione e delle
registrazioni che la Politica, il Sistema di Gestione nonché le procedure di audit sono conformi al Regolamento CE 761/2001 e ha convalidato in data 14/06/06, le informazioni e i dati presenti in quanto affidabili, credibili ed esatti nonché conformi a quanto previsto dallo stesso Regolamento.
PRESENTAZIONE
Nel rispetto del Regolamento CE 761/2001 è stato preparata la Dichiarazione Ambientale per l’anno
2005. Tale Dichiarazione consolida la volontà di operare con la massima trasparenza verso la popolazione che abita in prossimità della Centrale Termoelettrica, le autorità locali e nazionali, le imprese confinanti e quelle operanti all’interno della Centrale e tutto il nostro personale.
Il continuo miglioramento delle prestazioni della Centrale, l’adeguamento all’evoluzione tecnologica e il
rispetto dell’ambiente rappresentano le linee guida della nostra attività.
Silvio Bisognin
Responsabile Gestione Termoelettrica 1 Edison Spa
2
INFORMAZIONI PER IL PUBBLICO
La presente Scheda può essere distribuita separatamente della Dichiarazione Ambientale Emas dell’Organizzazione Edison Spa Gestione Termoelettrica 1 ed è disponibile presso la Centrale, la sede della Direzione GET1 e all’interno del Sito internet www.edison.it
Per eventuali informazioni o richieste rivolgersi a:
Massimiliano Cicalese – Responsabile del Sistema di Gestione Integrato Ambiente e Sicurezza
Viale della Resistenza, 2 - 57025 Piombino (LI)
Tel. 0565 6482.8
Fax 0565 64808
Indirizzo e-mail: [email protected]
Bruno Coppola – Responsabile della Centrale Termoelettrica di Bussi
Strada Comunale Tremonti, 1 - 65022 Bussi sul Tirino (PE)
Tel. 085 986517
Fax 085 98839
Indirizzo e-mail: [email protected]
3
LA CENTRALE
DI BUSSI SUL TIRINO
La Centrale di Bussi sul Tirino è del tipo a ciclo combinato con una potenza elettrica complessiva di circa 125 MW in assetto cogenerativo con fornitura di vapore allo Stabilimento Solvay Solexis.
L’energia elettrica prodotta al netto degli autoconsumi è completamente immessa nella rete del GRTN.
L’impianto è composto da un turbogas (TG) accoppiato ad un alternatore (G1), un generatore di vapore a recupero (GVR) a tre livelli di pressione, una turbina a vapore (TV) accoppiata al suo alternatore
(G2) ed un condensatore ad acqua.
Sono inoltre presenti una caldaia ausiliaria utilizzata in caso di fermata dell’impianto per produrre vapore e una motopompa per il sistema antincendio alimentata a gasolio.
La tecnologia utilizzata per la riduzione degli ossidi di azoto NOX è basata sull’immissione, nella camera di combustione, di vapore prodotto nello stadio di media pressione (MP) del generatore di vapore a
recupero.
I gas prodotti dalla combustione del gas naturale nel TG vengono convogliati attraverso un condotto al
generatore di vapore a recupero. Il vapore prodotto nella sezione di alta pressione AP del GVR viene
in parte fatto passare nella turbina a vapore (TV), in parte viene ceduto per usi di processo allo Stabilimento Solvay Solexis, limitrofo alla Centrale.
La condensazione del vapore di scarico della turbina a vapore è ottenuta tramite un condensatore ad
acqua derivata dalla condotta forzata che convoglia le acque del Tirino Inferiore all’impianto idroelettrico della Solvay Solexis denominato “Tirino Inferiore”.
L’acqua di processo e di raffreddamento del macchinario della Centrale è derivata dal Tirino Medio tramite un’opera di presa preesistente alla costruzione della Centrale, appartenente all’impianto idroelettrico denominato “Tirino Medio”, di proprietà della Solvay Solexis, con restituzione dell’acqua nel collettore n. 10 interno allo stabilimento limitrofo.
L’acqua utilizzata per la produzione del vapore è prodotta da un impianto di demineralizzazione che provvede a trattare l’acqua proveniente dalle condotte forzate Solvay Solexis del Tirino medio.
Parte dell’acqua demineralizzata prodotta viene ceduta allo stabilimento Solvay Solexis.
La supervisione e la gestione degli impianti è realizzata in una sala controllo. Il personale di esercizio è
formato da 6 squadre che si alternano su 3 turni per 365 giorni all’anno. Inoltre durante il giorno sono
presenti, oltre al Capo Centrale, 3 tecnici di manutenzione.
Energia elettrica ceduta
Vapore ceduto
270.000 280.000 290.000 300.000 310.000 320.000 330.000 340.000
260.000
350.000
988.120
2004
987.978
2003
2003
2004
966.833
(MWh)
4
2005
2005
960.000 965.000 970.000 975.000 980.000 985.000 990.000
955.000
995.000
312.576
290.275
334.625
(t)
5
LA SCHEDA TECNICA DELLA CENTRALE DI BUSSI SUL TIRINO
I DATI GENERALI
Ragione sociale:
Edison Spa (ex Bussi Termoelettrica Spa)
Responsabile di Centrale:
Bruno Coppola
Numero dipendenti:
18
Numero dipendenti imprese esterne:
10 (presenza media giornaliera anno 2005)
Ambito di realizzazione:
Nuova costruzione
Anno di costruzione:
1994
Data di messa a regime:
31/07/95
Superficie occupata dalla Centrale:
15.000 m2 classificati dal PRG come Zona Industriale
I DATI TECNICI DEGLI IMPIANTI DI PRODUZIONE
Tipo ciclo principale:
Combinato con turbogas (TG) + alternatore (G1)
+ generatore a vapore a recupero (GVR)
con post combustione + turbina a vapore (TV) + alternatore (G2)
Fonte energetica:
Gas naturale (2 MPa per l’alimentazione del TG, 0,4 MPa
per l’alimentazione del GVR, 0,1 MPa
per l’alimentazione della caldaia ausiliaria)
Impianto abbattimento NOX:
Ad iniezione di vapore MP nella turbina a gas
Potenza resa TG:
93 MW
Potenza alternatore G1:
110 MVA, 11,5 kV
Trasformatore elevatore T1:
110 MVA 11,5/150 kV raffreddamento in olio ad aria forzata
Potenza GVR:
145 t/h vapore AP, 23 t/h vapore MP, 24 t/h vapore BP
Potenza resa TV:
40 MW
Potenza alternatore G2:
50 MVA, 11,5 kV
Trasformatore elevatore T2:
50 MVA 11,5/150 kV in olio raffreddato ad aria forzata
LE CARATTERISTICHE DEGLI IMPIANTI AUSILIARI
Impianto acqua demineralizzata:
3 linee da 150 m3/h (stoccata in 3 serbatoi di cui
1 di accumulo)
Impianto condensazione vapore:
Ad acqua in circuito aperto
Emungimento acqua:
Prelevata dal fiume Tirino Medio per la produzione di acqua
demi e per il raffreddamento degli impianti ausiliari;
prelevata dal fiume Tirino Inferiore per le acque
di raffreddamento del condensatore della turbina a vapore
Caldaie ausiliarie:
1 usata per la produzione di vapore per usi interni
e solo in situazioni di emergenza con turbogas fermo
o in fase di avviamento
Sottostazioni elettriche presenti:
1 sottostazione di tipo blindato
PRODOTTI FORNITI
Prodotti forniti e clienti:
Energia elettrica ceduta al GRTN
vapore MP e BP ceduto a Solvay Solexis
(fino ad un massimo 70 t/h) acqua demineralizzata ceduta
a Solvay Solexis (fino ad un massimo 130 m3/h)
Ritorno condense:
6
Assente
POLITICA PER LA QUALITA’, LA SICUREZZA E L’AMBIENTE
PER LA CENTRALE DI BUSSI SUL TIRINO
La Direzione, ha definito, per ogni Centrale, la propria Politica in accordo con la Politica per la Qualità,
la Sicurezza e l’Ambiente redatta dalla Edison, con cui si intende operare nel rispetto delle disposizioni
vigenti in materia di sicurezza ed ambiente ma anche a ricercare un miglioramento continuo delle proprie prestazioni, a tutela dei propri dipendenti e terzi per essa operanti, delle popolazioni che vivono nei
pressi dei propri impianti e dei propri clienti e per la protezione dell’ambiente circostante.
Nello spirito di tale politica, la società si impegna a svolgere le proprie attività per la Centrale di Bussi
sul Tirino secondo i seguenti principi:
• operare con l’obiettivo del soddisfacimento dei Clienti in conformità alle linee guida aziendali, attraverso
una corretta valutazione e definizione delle sue reali esigenze, esplicite ed implicite nel continuo
rispetto dell’ambiente e della salute e sicurezza;
• ricercare il miglioramento continuo delle proprie attività attraverso un continuo riesame dei requisiti
della fornitura di prodotti e/o servizi e dei risultati conseguiti;
• operare nel rispetto delle disposizioni vigenti, ricercando il miglioramento continuo delle prestazioni
ambientali e tutelando la salute e la sicurezza dei lavoratori dipendenti, dei lavoratori terzi e delle
comunità;
• valutare gli investimenti e le modifiche agli impianti, considerando, oltre agli aspetti economicofinanziari, anche gli aspetti ambientali e di sicurezza e le miglior condizioni tecniche disponibili;
• informare tutte le persone che operano negli impianti dei pericoli connessi alle attività produttive e
formarle adeguatamente per la prevenzione dei rischi;
• prevenire, controllare e ridurre ove possibile le emissioni inquinanti nell’ambiente e la produzione di
rifiuti e utilizzare prodotti e materiali con il minor impatto possibile sull’ambiente e sulla salute e
sicurezza dei lavoratori;
• gestire attentamente gli impianti ed utilizzare le risorse naturali ed energetiche in modo razionale
con valorizzazione del ruolo dell’energia elettrica, del gas naturale, del calore, delle fonti rinnovabili
pure o assimilate e dell’acqua;
• tenere conto delle aspettative delle parti interessate e a promuovere iniziative atte a soddisfarle;
• sensibilizzare i fornitori sugli obiettivi aziendali coinvolgendoli nel processo di miglioramento e di
adesione alla Politica;
• comunicare e collaborare con le Comunità locali, e le Autorità e le Associazioni in modo chiaro e
trasparente per lo sviluppo di norme più aderenti alle esigenze dell’ambiente della sicurezza e della
salute dei lavoratori;
• adottare un Sistema di Gestione dell’Ambiente, integrato con la gestione della Salute e Sicurezza, e
della Qualità, sia per garantire le parti interessate ed il personale sia per favorire lo scambio delle
informazioni, la partecipazione e la crescita interna.
Tutti i dipendenti per le aree di propria competenza, hanno il compito di vigilare e di accertare periodicamente il rispetto di questi principi e di partecipare alla crescita del Sistema di Gestione con osservazioni e proposte di miglioramento.
Maggio 2003
La Direzione
Silvio Bisognin
7
LA COLLOCAZIONE GEOGRAFICA DELLA CENTRALE DI BUSSI SUL TIRINO
Latitudine:
42° 12’ 00” N
Longitudine:
13° 50’ 23” E
Altitudine:
344 m s.l.m.
CONDIZIONI CLIMATICHE E METEOROLOGICHE
Clima: il territorio di cui fa parte la Centrale di Bussi sul Tirino è inserito all’interno della vallata del Tirino ed è caratterizzato dalle condizioni climatiche e meteorologiche tipiche dell’Appennino Abruzzese.
La distribuzione delle precipitazioni è determinata soprattutto dalle montagne e dalla loro disposizione.
Le massime piovosità si verificano sui rilievi e il versante occidentale è più irrorato di quello orientale,
perchè i Monti Simbruini, le Mainarde e la Meta bloccano i venti umidi provenienti dal Tirreno, impedendo
loro di penetrare nella parte interna della regione. Il regime delle piogge presenta un massimo in tutta
la regione a novembre ed il minimo in estate.
Vento: in assenza di un centro di rilevamento meteorologico limitrofo alla Centrale non si è ritenuto significativo riportare i dati sulle caratteristiche del vento disponibili invece per l’area di Pescara. La direzione prevalente dei venti è verso Nord-Ovest.
SITI LIMITROFI ALLA CENTRALE
Nord:
Sottostazione elettrica Terna “Bussi smistamento”
Sud:
Stabilimento Solvay Solexis
Ovest:
Torrente Tirino, oltre si trovano alcune palazzine
Est:
Collina priva di insediamenti abitativi
Centri abitati: 50 km da Pescara; in posizione limitrofa ai centri abitati di: Bussi sul Tirino, Chirichiello,
Dogli, Popoli, San Benedetto in Perillis, Collepietro.
Vie di comunicazione: 300 m dalla SS 153; 4 km dalla A25 Roma – Pescara.
Siti d’interesse naturalistico: La Centrale si trova in prossimità del confine del Parco Nazionale del Gran
Sasso e Monti della Laga e al Parco Nazionale della Maiella.
La Centrale è circondata da alcuni corsi d’acqua quali il Pescara e il Tirino.
8
PLANIMETRIA DELLA CENTRALE
Legenda:
● Punto di scarico delle acque di processo
Punto di reimmissione delle acque di raffreddamento
● Punto di emissione in atmosfera del turbogas
● Punto di emissione in atmosfera
(utilizzato solo in avviamento o disservizio del GVR)
0
25m
Attività, modifiche impiantistiche e gestionali rilevanti
dal punto di vista ambientale
Nel corso dell’ultimo triennio sono stati realizzati gli interventi previsti dal Programma Ambientale predisposto per il periodo 2003-2006.
Gli interventi più significativi dal punto di vista ambientale e della sicurezza sono stati:
• Installazione di un rilevatore di presenza olio all’uscita degli scambiatori per ridurre i tempi di intervento
nel caso avvenga la rottura degli scambiatori di calore acqua/olio;
• Sostituzione del serbatoio interrato di gasolio e realizzazione di un bacino di contenimento in
corrispondenza della motopompa antincendio; realizzazione di bacini di contenimento in corrispondenza
delle centraline oleodinamiche per ridurre il potenziale impatto sul terreno dovuto a perdite da serbatoi
a spargimenti accidentali;
• Per ridurre il rumore interno della Centrale sono state realizzate apposite barriere insonorizzanti a
protezione delle macchine e nella zona regolatrici livello BP, pompe alimento zona iniezione vapore
NOX;
• Sostituzione della conduttura del gas naturale del GVR per garantire con continuità la sicurezza e
la salute sul lavoro.
9
ASPETTI
AMBIENTALI
La descrizione degli aspetti ambientali connessi ad una Centrale Termoelettrica tipo e la valutazione della loro significatività è stata valutata nella Sezione Generale della Dichiarazione Ambientale dell’Organizzazione. Nel seguito sono riportate, per ogni aspetto ambientale considerato rilevante, le principali
informazioni specifiche della Centrale. Il riepilogo dei dati operativi è effettuato annualmente con la compilazione di modulistica interna, conservata ed archiviata presso la Centrale.
La Centrale rientra tra i complessi IPPC così come previsto dal DLgs 372/99. È stata presentata agli
organi competenti domanda per il rilascio dell’Autorizzazione Integrata Ambientale.
EMISSIONI IN ATMOSFERA
Punti di emissione
1 GVR Camino (diametro 5 m altezza 80 m)
1 Camino di by pass sul condotto fumi di collegamento tra TG e GVR (diametro 5 m altezza 20 m operante solo in caso di avviamento o disservizio dei GVR)
In Centrale è presente una caldaia ausiliaria a gas naturale, con un punto di emissione, alimentata unicamente durante le fasi di avvio o arresto impianto.
Area
Ciclo combinato e caldaia ausiliaria.
Emissioni inquinanti prodotte
CO2, NOX, CO
Limiti Imposti
I limiti sono presenti nell’Autorizzazione MICA (ora MAP) n. 881397 del 31/05/96.
NOX: 80 mg/Nm3 (ossigeno di riferimento 15%)
CO: 50 mg/Nm3 (ossigeno di riferimento 15%)
Emissioni in atmosfera: concentrazioni
10
20
30
40
50
60
70
Emissioni in atmosfera: andamento temporale
80
2005
78,76
1,15
2004
NOx
CO
500
600
533
440
76,10
Limiti di NOx
Limiti di CO
400
7,84
532
13,99
467
1,20
(mg/Nm3)
300
700
78,20
2,05
200
0
100
2003
2005
2004
2003
100
90
0
525
8,31
474
NOx (t)
CO (t)
CO2 (103t)
11
Le quote di emissione di CO2 sono state assegnate nel Decreto di assegnazione quote CO2
DEC/RAS/74/06 del 23/02/06, del Ministero dell’Ambiente e della Tutela del Territorio.
Tipologia monitoraggio
NOX, CO, O2 e temperatura fumi in continuo attraverso analizzatore fumi con soglia di allarme
I metodi utilizzati per il monitoraggio ed il campionamento dei parametri ambientali significativi sono
quelli indicati dalla Normativa vigente: DM 12/07/90 - DM 21/12/95 (Infrarosso NDIR per la misura
in continuo di NOX e CO, paramagnetico per la misura in continuo di O2).
Le emissioni di CO2 sono monitorate secondo quanto previsto dalla Direttiva Europea EU-ETS.
Commenti
I valori di concentrazione di CO ed NOX sono in linea con quelli misurati gli anni precedenti.
SCARICHI IDRICI
Punti di emissione
1 scarico acque di processo, civili e meteoriche nel collettore n. 10. Tali acque assieme alle acque di
Solvay Solexis confluiscono nel fiume Pescara.
1 punto di reimmissione delle acque di raffreddamento del condensatore della TV nella condotta forzata dell’impianto idroelettrico Solvay Solexis e da qui nel fiume Tirino Inferiore.
Area
Ciclo combinato, impianto acqua demi, torri evaporative e circuito di raffreddamento ausiliari, edifici di
Centrale (acque da scarichi civili), tutto il sito (acque meteoriche).
Emissioni inquinanti prodotte
Eluati provenienti dall’impianto demi, spurghi GVR, acque meteoriche, acque nere da scarichi civili.
Limiti Imposti
Presenti all’interno dell’Autorizzazione allo scarico di acque reflue industriali nel fiume Tirino e nel fiume Pescara rilasciata, ai sensi del DLgs 11/05/99 n. 152, dalla Provincia di Pescara con determinazione n. 7798 del 01/12/05.
Analisi in continuo: pH.
Analisi effettuate due volte al giorno: pH, conducibilità, cloro totale, cloruri.
Vengono inoltre effettuate analisi periodiche da parte di laboratori esterni qualificati che analizzano tutti i parametri ritenuti significativi. I metodi utilizzati per il monitoraggio ed il campionamento dei parametri ambientali significativi sono quelli indicati dalla norma vigente: IRSA-CNR (Istituto Nazionale di
Ricerca sulle Acque del Consiglio Nazionale delle Ricerche).
Scarichi idrici: valori (medi o puntuali) riferiti al triennio 2003-2005
Parametri
Unità di misura
Limite
2003
2004
2005
BOD5
mg/l
250
<5
<5
<5
COD
mg/l
500
48
21
12
pH
Cloruri
mg/l
5,5-9,5
7,4
7,4
7,29
1200
309
560
290
Commenti
Nel 2005 sono stati misurati valori contenuti e ampiamente entro i limiti di legge.
La temperatura dell’acqua, allo scarico del condensatore è sempre tale da garantire il rispetto del valore limite autorizzato (differenza di temperatura massima rilevata nelle peggiori condizioni 2,3°C, rispetto ad un limite autorizzato di 3° C).
12
RIFIUTI
Punti di stoccaggio temporaneo
All’interno del sito i rifiuti sono riposti in modo differenziato per tipologia in adeguate aree di deposito
temporaneo.
Area
Tutto il sito.
Rifiuti prodotti
Rifiuti solidi urbani, rifiuti speciali non pericolosi, rifiuti speciali pericolosi.
Limiti Imposti
I tempi di giacenza ed i quantitativi massimi stoccati rientrano nelle prescrizioni imposte dal DLgs 22/97.
Registro di carico e scarico, formulari di identificazione per il trasporto, registro degli oli esausti, MUD.
Commenti
L’aumento della produzione di rifiuti da attività straordinarie è imputabile alla rimozione di materiali ferrosi di parti di impianto danneggiate dalla frana del marzo 2004.
Il processo termoelettrico e quindi la Centrale non genera delle quantità significative di rifiuti. La produzione di rifiuti è fortemente influenzata dalle attività di manutenzione degli impianti che hanno una
periodicità anche superiore all’anno.
Rifiuti: ripartizione per destinazione
40
20
60
80
Rifiuti: andamento temporale
2003
5,35
9,23
100
2005
120
23,44
2004
2004
99,65
23,69
80
53,20
107,28
16,06
2003
2005
49,96
60
0
120
26,68
40
20
100
0
7,91
6,67
(t)
(t)
Recupero
Smaltimento
Rifiuti non pericolosi
Rifiuti pericolosi
13
IL BILANCIO DI MASSA ED ENERGETICO DELLA CENTRALE DI BUSSI SUL TIRINO
Gas naturale (1)
Gas naturale consumato in Centrale
Portata gas naturale consumato in Centrale
Potenza termica media
103Sm3
m3/h
MW
Aria
Portata aria Turbogas
kg/h
Acqua
Acqua prelevata da Tirino Inferiore
Portata acqua prelevata da Tirino Inferiore
Acqua prelevata da Tirino Medio
Portata acqua prelevata da Tirino Medio
Acqua prelevata da acquedotto
Portata acqua prelevata da acquedotto
103*m3
103m3/h
103m3
m3/h
m3
m3/h
Altre risorse
Energia elettrica acquistata durante le fermate
Gasolio per gruppo elettrogeno
2003
238.797
29.433
281
2004
235.458
29.532
282
2005
235.273
26.858
256
2003
2004
2005
1.119.855 1.160.085 1.153.700
2003
76.780
9,46
3.888
479
661
0,08
2004
67.882
8,51
3.401
427
373
0,05
2005
46.069
5,26
3.748
428
1.594
0,18
MWh
t
2003
89
0,15
2004
232
0,12
2005
168
0,13
t
t
t
t
t
t
t
t
t
t
2003
1.128
249
1,25
3,90
2,21
1,54
0,07
4,39
0,54
1.391
2004
1.084
254
2,90
5,57
4,15
3,00
2,55
0,28
1.356
2005
1.170
262
2,22
4,80
3,20
3,00
2,55
9,17
1.448
%
%
%
%
g/kWh
g/kWh
g/kWh
g/kWh
g/kWh
g/kWh
2003
44,04
46,55
55,62
54,97
0,524
0,008
472
0,496
0,008
447
2004
44,67
46,91
54,87
54,21
0,531
0,014
465
0,505
0,013
443
2005
44,02
46,44
55,02
54,09
0,540
0,008
446
0,512
0,008
422
g/kWh
0,420
0,437
0,439
g/kWh
0,007
0,011
0,006
g/kWh
g/kWh
g/kWh
379
0,015
0,012
383
0,123
0,101
363
0,078
0,063
kg/m3
1,074
1,017
1,063
Sm3/kWh
0,238
0,235
0,238
Sm3/kWh
0,225
0,224
0,226
Sm3/kWh
t
%
0,191
58.512
13
0,193
50.822
11
0,194
54.730
12
Produzione energia elettrica
Ore di funzionamento
Energia elettrica lorda prodotta
Energia elettrica autoconsumata
Energia elettrica ceduta
Potenza elettrica lorda media
Energia elettrica equivalente (7)
Potenza elettrica equivalente
Energia ceduta (termica + elettrica) (8)
(7) L'energia elettrica equivalente è data dalla somma
dell'energia elettrica lorda prodotta e del vapore ceduto,
valorizzato in MWh equivalenti di energia elettrica che sarebbero
stati prodotti in un ciclo combinato, a pari consumo di gas
naturale, con utilizzo totale di vapore per la produzione di energia
energia elettrica. Valorizzazione del vapore di bassa pressione
ceduto a Solvay Solexis: 0,16 MWh/t. Valorizzazione del vapore
di media pressione ceduto a Solvay Solexis: 0,20 MWh/t
Vapore AP - 6 MPa
Vapore BP -
Gas naturale
Fumi caldi
AP
Vapore NOx
Utilizzo prodotti chimici
Acido cloridrico
Idrossido di sodio
Deossigenante Nalco 1250
Alcalinizzante Nalco 1820
Fosfato Nalco 72221 / 1742
Biocidi Nalco Stabrex ST 70
Nalco 8103
Antiincrostante Nalco 8504 / 73221 (2)
Olio lubrificante (2)
Totale prodotti chimici
MP
BP
GVR
Pompa
AP
Pompa
MP
da CC BP
(1) Potere calorifico inferiore del gas naturale (pci CH4): pci = 34332 kJ/Sm3
(2) Lo scostamento rispetto ai valori riportati nella precedente Dichiarazione Emas per l'anno 2004 è dovuto ad un errore di
compilazione della stessa
(3) Il rendimento elettrico è il rapporto tra l'energia elettrica lorda prodotta e l'energia termica entrante espresse in unità omogenee.
RENDIMENTO ELETTRICO = 100 * (ENERGIA ELETTRICA LORDA PRODOTTA * 3600) / (GAS NATURALE CONSUMATO
IN CENTRALE *34332)
(4) Il rendimento elettrico equivalente è il rapporto tra l'energia elettrica equivalente e l'energia termica entrante espresse in unità
omogenee. RENDIMENTO ELETTRICO EQUIVALENTE = 100 * (ENERGIA ELETTRICA EQUIVALENTE * 3600) / (GAS
NATURALE CONSUMATO IN CENTRALE *34332)
(5) Il rendimento globale è il rapporto tra l'energia ceduta (termica + elettrica) e l'energia termica entrante espresse in unità
omogenee. RENDIMENTO GLOBALE = 100 * (ENERGIA CEDUTA TERMICA + ELETTRICA * 3600) / (GAS NATURALE
CONSUMATO IN CENTRALE *34332)
(6) Il rendimento globale riferito all'energia ceduta è il rapporto tra l'energia ceduta (termica + elettrica) e l'energia termica entrante
espresse in unità omogenee. RENDIMENTO GLOBALE = 100 * (ENERGIA CEDUTA TERMICA + ELETTRICA * 3600) / (GAS
NATURALE CONSUMATO N CENTRALE *34332)
14
Turbina
TG
Compress
Gli indicatori ambientali
Rendimento elettrico (3)
Rendimento elettrico equivalente (4)
Rendimento globale (5)
Rendimento globale riferito all'energia elettrica ceduta (6)
Emissioni di NOX riferite all'energia elettrica lorda prodotta
Emissioni di CO riferite all'energia elettrica lorda prodotta
Emissioni di CO2 riferite all'energia elettrica lorda prodotta
Emissioni di NOX riferite all'energia elettrica equivalente
Emissioni di CO riferite all'energia elettrica equivalente
Emissioni di CO2 riferite all'energia elettrica equivalente
Emissioni di NOX riferite
all'energia ceduta (elettrica +termica)
Emissioni di CO riferite
Emissioni di CO2 riferite
Totale rifiuti riferiti all'energia elettrica lorda prodotta
Totale rifiuti riferiti all'energia ceduta (elettrica+termica)
Consumo di acido cloridrico e idrossido di sodio
riferito all'acqua demi prodotta
Consumo specifico di gas naturale riferito
all'energia elettrica lorda prodotta
all'energia elettrica equivalente
all'energia ceduta (elettrica+termica)
Emissioni di CO2 evitata
Risparmio % su emissione Bussi sul Tirino
G1
Gas naturale
Pompa
alimento
GVR
Produzione acqua demi
Acqua demi prodotta
Portata acqua demi prodotta
Acqua demi ceduta
Acqua demi utilizzata dalla Centrale
Produzione vapore
Vapore ceduto a Solvay Solexis
Vapore BP ceduto a Solvay Solexis
Vapore MP ceduto a Solvay Solexis
Portata media di vapore ceduto a Solvay Solexis
Evaporato
Totale evaporato
Portata media evaporato
Emissioni
Portata media di fumi tal quali in uscita dal camino TG
Emissioni di NOx totali
Emissioni di CO totali
Emissioni di CO2 totali (9)
Scarichi idrici
Acqua scaricata nel collettore 10 - reflui industriali Portata media acqua scaricata collettore 10
Acqua scaricata da condensatore turbina vapore
Portata media acqua scaricata da condensatore
9) Emissioni di CO2 calcolate secondo il metodo di calcolo
previsto dal Decreto 273/04 (Emission Trading).
2003
8.113
1.002.965
14.988
987.978
124
1.060.097
131
1.251.744
2004
2005
7.973
8.760
1.003.012
987.632
14.892
13.387
988.120 966.833
126
113
1.053.397 1.042.089
132
119
1.217.220 1.213.606
(8)L'energia ceduta (elettrica + termica) è data dalla somma
dell'energia elettrica ceduta (espressa in MWh) e dall' energia
termica (espressa in MWh) contenuta nel vapore ceduto a
Solvay Solexis tenendo conto del contenuto entalpico.
Contenuto entalpico del vapore di bassa pressione ceduto a
Solvay Solexis: hV1 = 2.824 kJ/kg
Contenuto entalpico del vapore di media pressione ceduto a
Solvay Solexis: hv2 =2.875 kJ/kg
0,58 MPa
Turbina
a vapore
TV
G2
Vapore MP - 2 MPa
Rifiuti
Rifiuti non pericolosi (t)
Toner per stampa esaurito
Materiali isolanti coibentazioni/refrattari
Carta cartone
Contenitori/imballaggi in plastica
Imballaggi in legno
Filtri aria turbogas
Gel di silice esausta
Apparecchiature apparecchiature elettriche fuori uso
Rottami non ferrosi (rame bronzo ottone)
Rottami ferrosi
Rottami metallici misti
Resine a scambio ionico esauste
Rifiuti pericolosi (t)
Altri oli per circuiti idraulici
Oli esausti da motori, trasmissioni ed ingranaggi
Olio dielettrico esausto base minerale
Imballaggi contenenti residui di sostanze
pericolose o contaminati da tali
Stracci/filtri/assorbenti sporchi di olio
Sostanze chimiche di laboratorio non specificate
Acque di lavaggio turbogas
Batterie ed accumulatori al piombo esauste
Coibentazioni varie senza amianto
Tubi fluorescenti (lampade)
Totale rifiuti
Emissioni di NO
Impianto
produzione H2O
deionizzata
H 2 O deionizzata
a Solvay Solexis
2003 2004 2005
Serbatoio H2O
deionizzata
0,540
0,512
0,531
0,505
0,524
0,496
2004
290.275
191.760
98.515
36,41
2005
312.576
201.440
111.136
35,68
Consumo di gas naturale
2
0
0,05
446
422
465
443
472
447
2005
175.726
20,1
2004
2005
1.120.190 1.192.504
532
533
13,99
7,84
466,637
440,169
m3
m3/h
m3
m3/h
2003
2.640.027
325
76.779.989
9.463
2004
2005
2.219.263 2.140.040
278
244
68.421.151 46.075.712
8.582
5.260
0,20
0,25
0,30
0,226
0,238
0,224
0,235
0,225
0,238
Riferite all’energia elettrica lorda prodotta
Riferite all’energia elettrica equivalente
Rendimento
20
40
60
0
80
100
2005
kg/h
t
t
103t
2003
1.159.269
525
8,31
473,870
0,15
(Sm3/kWh)
55,62
46,44
44,04
2004
2004
167.645
21,0
0,10
0,00
550
54,87
46,91
44,67
2003
2003
167.459
20,6
0,008
0,008
100 150 200 250 300 350 400 450 500
(g/kWh)
t
t/h
0,014
0,013
Emissioni di CO
50
0,03
0,008
0,008
2003 2004 2005
2003
334.625
244.829
89.796
41,24
2004
2005
1.316.274 1.347.353
165
154
737.639
870.895
578.635
476.458
0,02
(g/kWh)
2003 2004 2005
t
t
t
t/h
•
•
•
6,53•
0,04•
123,34•
0,16
0,07
8,98
0,01
2003
1.282.838
158
745.867
536.971
•
•
•
0,18•
0,03•
14,58•
•
•
•
1,26•
1,68•
4,78•
5,48•
0,08•
23,54•
10,86•
5,50•
23,44•
1,16•
9,17•
0,20•
1,11•
0,43•
0,04•
9,66•
0,15•
1,47•
0,05•
76,64•
2005
53,20
0,02
0,00
(g/kWh)
m3
m3/h
m3
m3
•
•
•
•
•
•
2,52•
0,10•
98,86•
5,12•
16,06•
0,10•
0,18•
Emissioni di CO
X
0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 0,45 0,50 0,55
0,00
0,60
H2O fiume
TIRINO
MEDIO
Letti
misti
2004
107,28
0,02
0,08
0,51
0,07
•
•
H 2 O a condotta forzata turbina
Kaplan Solvay Solexis
Serbatoio H2O
demineralizzata
•
•
•
•
•
•
3,30•
0,05•
0,29•
3,22•
0,03•
0,06•
6,67•
0,63•
0,90•
Legenda - I rifiuti sono stati suddivisi in base alla loro destinazione::
Smaltimento - Allegato B art. 5, comma 6 del D. Lgs 22/97 operazioni di smaltimanto
Recupero - Allegato C art. 6, comma 1, lettera h del D. Lgs 22/97 operazioni di recupero
XXX - rifiuti prodotti da attività straordinarie, quali costruzione, dismissione, ripotenziamento o risanamento di impianti
Vapore BP - 0,58 MPa
H 2 O da condotta forzata turbina
Kaplan Solvay Solexis
2003
7,91
0,01
0,26
0,57
0,12
0,36
0,03
4,54
2003 2004 2005
h
MWh
MWh
MWh
MW
MWh
MW
MWh
55,02
46,55
44,02
(%)
Rendimento elettrico
Rendimento globale
Rendimento elettrico equivalente
15
CONTAMINAZIONE DEL TERRENO E DELLE ACQUE
Prodotti chimici e loro punti di stoccaggio
Si veda tabella “Denominazione e capacità dei serbatoi e delle vasche”.
Area
Ciclo combinato, Impianto demi, Torri evaporative, area trasformatori e sottostazione elettrica (oli), serbatoi di stoccaggio (chemicals, gasolio e oli) e vasche di raccolta e contenimento.
Tutti i serbatoi fuori terra adibiti al contenimento delle sostanze pericolose utilizzate nel processo sono dotati di bacini di contenimento dimensionati per la capacità massima dei serbatoi stessi. Non sono presenti
vasche per la raccolta reflui perché lo scarico delle acque avviene in modo diretto.
Commenti
Nel corso del 2005 non si sono verificati fenomeni di contaminazione del suolo.
Denominazione e capacità dei serbatoi e delle vasche
Serbatoi e vasche
Serbatoio di acido cloridrico
70
Serbatoio di idrossido di sodio
C (Corrosivo)
30
Serbatoio antiincrostante
C (Corrosivo)
1
Serbatoio biocidi
C (Corrosivo)
1
Serbatoio di fosfato (a base alcalina)
C (Corrosivo)
1
Serbatoio di alcalinizzante
Xi (Irritante)
1
Serbatoio di deossigenante (a base debolmente acida)
Xi (Irritante)
1
Serbatoio acque lavaggio turbogas
Xi (Irritante)
5
Serbatoio di gasolio
16
Simbolo di pericolo del prodotto V (m3)
C (Corrosivo)
Xn (Nocivo)
1,2
Serbatoio olio lubrificante turbogas
n.p. (Non pericoloso)
12,5
Serbatoio olio lubrificante turbina a vapore
7
Vasche eluati
120
UTILIZZO DI RISORSE
Acqua
Punto di prelievo
1 Tirino Inferiore per la condensazione del vapore.
1 Tirino Medio, tramite opera di presa, per la produzione di acqua demi e per il raffreddamento del macchinario.
Le acque civili sono prelevate da rete dello stabilimento Solvay Solexis.
Area
Ciclo combinato, sistema di prelievo delle acque in ingresso, impianto demi, sistemi di raffreddamento ausiliari (torri evaporative), stazione di decompressione gas naturale, trasformatori e edificio di Centrale.
Contatori.
Limitazioni imposte
Presenti nel Disciplinare del Ministero dei Lavori Pubblici, Provveditorato Regionale OO.PP. per l’Abruzzo, Ufficio acque ed opere idrauliche in data 10/05/95 (Tirino Inferiore) e nella Concessione cointestata con la società Ausimont rilasciata il 20/10/94 ( Tirino Superiore).
Portata massima prelevabile dal Tirino Inferiore 3,5 m3/s, portata media 3 m3/s.
Commenti
La riduzione del quantitativo d’acqua prelevato dal Tirino è dovuta al diverso assetto di marcia dell’impianto di condensazione (riduzione della portata dell’acqua di raffreddamento) adottato a seguito di studi commissionati per risolvere i continui fenomeni di corrosione del condensatore. Tuttavia si sono verificati degli inconvenienti tecnici per cui l’assetto del condensatore è tornato come era inizialmente.
Gas naturale
Punto di prelievo
Rete Nazionale
Area
Ciclo combinato, caldaie ausiliarie.
1 misuratore fiscale volumetrico. I consumi sono riportati sui report mensili di Centrale.
Limitazioni imposte
Presenti all’interno del contratto di fornitura.
Commenti
L’andamento del consumo di gas naturale è direttamente correlato alla quantità di energia termica ed
elettrica prodotta e quindi, salvo lievi oscillazioni legate alle variazioni del valore del potere calorifico del
combustibile, il rapporto tra consumo di gas naturale ed energia prodotta è rimasto sostanzialmente costante.
Acqua prelevata
50.000
2005
3888
67.882
76.780
Prelievo acqua da Tirino Medio (10 *m )
Prelievo acqua da Tirino Inferiore (103*m3)
3
3
150.000
200.000
250.000
300.000
26.858
235.273
2004
3401
46.069
100.000
0
29.532
2003
2005
3748
2004
10.000 20.000 30.000 40.000 50.000 60.000 70.000 80.000
90.000
2003
0
Consumo totale di gas naturale
29.433
235.458
238.797
Portata media (Sm /h)
Gas naturale (riferito a PCI 34.322 kJ/Sm3) 103*Sm3
3
17
Gasolio
Punto di prelievo
Serbatoio fuori terra da 1.200 litri.
Area
Tutto il sito.
Nessun tipo di monitoraggio specifico. Stima dei consumi.
Limitazioni imposte
Non presenti.
Commenti
Il consumo di gasolio è dovuto alla motopompa dell’impianto antincendio che viene provata con cadenza
settimanale per un tempo di circa 15 minuti.
Il consumo di gasolio nel 2005 è in linea con quello degli anni precedenti.
Energia elettrica
Punto di prelievo
Rete di distribuzione nazionale.
Area
Tutto il sito.
Contatori. I consumi sono registrati su un rapportino giornaliero che viene trasmesso alla sede di Milano.
Limitazioni imposte
Presenti all’interno del contratto di fornitura.
Commenti
La Centrale utilizza inoltre energia elettrica prelevata dalla rete di distribuzione durante le fermate generali dell’impianto. I consumi di energia elettrica nel 2005 sono in linea con quelli del 2004.
18
STOCCAGGIO E UTILIZZO DI MATERIALI AUSILIARI
Prodotti chimici e gas tecnici
Acido cloridrico e idrossido di sodio per l’impianto di demineralizzazione, additivi chimici per caldaia, acido solforico, ipoclorito di sodio per le torri di raffreddamento ed oli dei trasformatori e di lubrificazione.
Vengono utilizzate limitate quantità di gas per la taratura degli strumenti di analisi emissioni, per il gascromatografo ed il calorimetro (CO, NO, O2, NOX). L’utilizzo di tali gas non comporta rischi.
Punti di stoccaggio
Si veda tabella “Denominazione e capacità dei serbatoi e delle vasche”.
Tipologia Monitoraggio
Per tutti i prodotti utilizzati all’interno della Centrale sono disponibili le schede di sicurezza e la gestione è regolamentata da specifiche procedure operative.
Dato il coinvolgimento diretto dei fornitori in alcune fasi di gestione dei prodotti ausiliari, per tenere sotto controllo tali attività l’Organizzazione ha predisposto procedure di gestione e controllo delle attività
svolte da terzi.
Area
Tutto il sito.
Commenti
L’utilizzo di prodotti chimici è strettamente correlato ai processi operativi.
Consumo prodotti ausiliari
200
400
600
Consumo di acido cloridrico e idrossido di sodio
riferito all’acqua demi prodotta
800
1.000
1.200
1.170
18
1.084
254
1,5
1,074
2004
2004
262
1,0
0,0
2005
16
2003
0,5
1.300
1,017
2003
2005
0
1,063
(kg/m3)
13
1.128
249
(t)
Altri
Acido cloridrico
Idrossido di sodio
19
RUMORE
Principali fonti di emissione
Turbogas, generatore di vapore a recupero, turbina a vapore, impianto demi, cabina decompressione gas
naturale
Il gruppo turbogas è installato all’interno di un cabinato insonorizzato posizionato all’aperto.
Sono state realizzate apposite barriere insonorizzanti a protezione delle macchine e nella zona regolatrici livello BP, pompe alimento zona iniezione vapore NOX.
Limiti imposti
In assenza di una zonizzazione acustica nel Comune di Bussi sul Tirino, sono utilizzati i valori limite previsti dal DPCM 01/03/91.
Area ad ovest (abitazioni Solvay Solexis): notturno 60 dB(A), diurno 70 dB(A);
Area centro storico: notturno 55 dB(A), diurno 65 dB(A);
Area uso residenziale di completamento: notturno 50 dB(A), diurno 60 dB(A);
Area agricola: notturno 60 dB(A), diurno 70 dB(A).
Triennale
I metodi utilizzati per il monitoraggio ed il campionamento dei parametri ambientali significativi sono
quelli indicati dalla Normativa vigente: DM 16/03/98.
Indagini fonometriche
Giugno 2004: monitoraggio della rumorosità ambientale.
Commenti
Le misure hanno sempre confermato il rispetto dei limiti vigenti al momento delle misure.
Rumore esterno: valori di immissione rilevati nel 2004
Punti
Indirizzo
di misura
d’uso
Notturno
Rilevato dB(A)
Diurno
Notturno
46
Via Tremonti 135
Uso agricolo
70
60
47
B
Via Tremonti 107
Centro storico
65
55
49,5
45
C
Via del Cimitero 44
Centro storico
60
50
49,5
43,5
D
Via Stoviglieri 47/48
Centro storico
65
55
45,5
40,5
Via Matteotti 4
Esclusivamente industriale
70
60
57,5
56,5
(Palazzine Ausimont)
Limite dB(A)
Diurno
A
E
20
Destinazione
IMPATTO VISIVO
L’impatto principale è costituito da due caldaie e dai camini, rispettivamente alti 80 m e 20 m. La Centrale è inserita in una realtà industriale e in un’area in cui non costituisce impedimenti visivi a case o altre strutture residenziali e dunque non ha impatto visivo rilevante.
SOSTANZE LESIVE PER LO STRATO DI OZONO
Prodotti chimici e loro funzione
3 apparecchiature contenenti 12,98 kg di HCFC (R22).
Area
Edifici di Centrale.
Limiti imposti
Previsti dal Regolamento CE n. 2037/2000 e dal DPR n. 147 del 15/02/06.
Verifica annuale delle fughe di gas (per apparecchiature contenenti quantitativi di HCFC compresi tra
3 e 100 kg), effettuata da una ditta esterna che provvede, qualora necessario, alla manutenzione ed ai
reintegri di prodotto.
Commenti
Nel 2005 non sono stati eseguiti reintegri di prodotto.
GAS AD EFFETTO SERRA
Prodotti chimici e loro ubicazione
350 kg di SF6 (Stazione elettrica blindato).
0,75 kg di R410A (Camino GVR).
50 kg di R134A (UTA).
Area
Stazione elettrica blindata e edifici di Centrale.
La manutenzione di tali impianti viene effettuata da una ditta esterna che provvede, qualora necessario, ai rabbocchi di prodotto.
Commenti
Nel 2005 non sono stati eseguiti reintegri di prodotto.
CAMPI ELETTROMAGNETICI
Area
Campi elettromagnetici a 50 Hz: Ciclo combinato (alternatori), trasformatori + sottostazione.
Campi elettromagnetici tra 100 kHz e 300 GHz: tutto il sito.
Limiti imposti
Campi elettromagnetici a 50 Hz
I valori limite di esposizione presi a riferimento sono quelli di cui all’art. 3 del DPCM 08/07/03.
Limiti in zone a permanenza superiore a 4 ore: 5000 V/m (campi elettrici) e 10 µT (campi magnetici).
Limiti in zone a permanenza inferiore a 4 ore: 5000 V/m (campi elettrici) e 100 µT (campi magnetici).
21
Campi elettromagnetici tra 100 kHz e 300 GHz
Limiti di qualità previsti dal DPCM 08/07/03 Tabella 3 Allegato B.
Tipologia di monitoraggio
Quinquennale.
Misure effettuate
Campi elettromagnetici a 50 Hz: l’ultima campagna di misura è stata effettuata da personale Edison
nel Dicembre 2005. Si veda la tabella per la sintesi dei risultati.
Campi elettromagnetici tra 100 kHz e 300 GHz: essendo la Centrale costruita con gli stessi criteri e
con le stesse tecnologie utilizzate nelle altre Centrali Termoelettriche Edison e tenuto conto che le indagini effettuate presso tali centrali hanno evidenziato valori 10-100 volte inferiori ai limiti previsti dalla normativa, si è ritenuto non necessario effettuare una valutazione specifica dell’intensità dei campi
elettromagnetici ad alta frequenza.
Valori dei campi elettromagnetici prodotti alla frequenza di 50 Hz - anno 2005
Aree (*)
Generatore TG - Valore medio sulla strada lato eccitazione
Generatore TG - Valore medio lato T1
Trasformatori - T1 interno recinto lato T1A
Strade e perimetro - Strada est fronte trasformatore T1
Campi elettrici
Campi magnetici
(V/m)
(µT)
4,43
0
0
13,47
0
76,00
3,09
7,45
Strade e perimetro - Strada ovest sotto linea AT
635,31
2,8
Varie esterno - Esterno recinto sottostazione alto ovest
514,14
5,57
Varie esterno - Esterno recinto sottostazione lato nord
357,1
6,15
0
2,78
0
18,33
Impianto demi - Tra motori pompe MG 917 A/B
Cabina elettrica 380 V - Sotto condotto sbarre 12 TGB 1
Cabina elettrica 380 V - Fronte MCC QMT (scomp 1)
2,97
1,11
Cabina elettrica 6000 V - 1A fronte scomparto 2 (arrivo T1A)
1,08
0,51
Cabina elettrica 6000 V - 12GA fronte scomparto 14 (arrivo 12 TAG)
6,82
0,22
(*) Per ogni area sono riportati i punti aventi i valori più elevati
Commenti
I valori misurati relativamente ai campi elettrici e magnetici a bassa frequenza (50 Hz) sono al di sotto
dei limiti massimi di esposizione fissati dal DPCM 08/07/03.
22
RISCHI DI INCIDENTI AMBIENTALI IN SITUAZIONI DI EMERGENZA
Annualmente vengono effettuate prove di simulazione sulle risposte alle emergenze, coinvolgendo il
personale della Centrale e tutti i terzi presenti, secondo quanto previsto nel Piano di Emergenza.
Le situazioni d’emergenza ambientale che sono state previste per la Centrale di Bussi non costituiscono, in ogni caso, un pericolo per la salute e l’incolumità della popolazione residente, in quanto è sempre possibile intervenire in tempi brevi per mettere in sicurezza gli impianti e limitare la durata e l’estensione dell’emergenza.
EFFETTI SOCIO-ECONOMICI SULLA POPOLAZIONE LOCALE
La continua formazione e sensibilizzazione del personale sui problemi ambientali facilita il rapporto con
le comunità locali grazie anche ad un’attiva opera di comunicazione svolta dal personale stesso nell’area di residenza.
SICUREZZA E SALUTE DEI LAVORATORI
L’Organizzazione ritiene importante affrontare la gestione della sicurezza e dell’igiene sul lavoro nell’ambito del Sistema di Gestione. Sono state, quindi, elaborate procedure specifiche di sito per far fronte alle emergenze, effettuate valutazioni d’esposizione a rischi connessi con le attività dei lavoratori e
avviato il sistema di gestione della Sicurezza secondo lo standard OHSAS 18001.
In applicazione delle leggi vigenti, tenuto conto anche delle osservazioni della rappresentanza dei lavoratori per la sicurezza, vengono attuati programmi di formazione e informazione per tutto il personale
ed è attuato il coinvolgimento dei fornitori nel processo di miglioramento e di adesione alla Politica, tramite attività di sensibilizzazione sugli obiettivi aziendali.
La Centrale segue le linee guida e le iniziative Edison per la gestione della sicurezza e dell’igiene sul
lavoro.
Per Edison il rispetto delle leggi e delle normative vigenti è l’obiettivo minimo da perseguire; la società
è impegnata, nella costruzione e nella gestione degli impianti, a tenere conto dei prevedibili sviluppi legislativi ed a migliorare continuamente le proprie prestazioni nel campo della sicurezza dei propri dipendenti e dei terzi operanti all’interno delle Centrali.
Nel corso del 2005 non si sono verificati infortuni al personale di Centrale e a quello delle imprese.
La valutazione del livello di esposizione al rumore dei lavoratori, è effettuata con cadenza triennale. Le
misure condotte nel 2004 hanno dimostrato che nessun lavoratore è soggetto a valori di esposizione
superiori a 85 dB (A).
23
24
LA SIGNIFICATIVITA’ DEGLI
ASPETTI AMBIENTALI
Tutti gli aspetti ambientali sono stati identificati, esaminati, pesati secondo i criteri già esposti nella Sezione Generale della Dichiarazione Ambientale. Per ogni aspetto ambientale si sono indicate: l’area della Centrale che genera l’impatto relativo all’aspetto, le situazioni di funzionamento dell’impianto (Normale, Anormale, Emergenza), il livello di significatività (significatività elevata arancione, non significativo azzurro). Inoltre sono riportate alcune note sulle condizioni normali, anomale e di emergenza
specifiche dell’area della Centrale. Per ogni aspetto ambientale e per ogni situazione di funzionamento è riportato il valore massimo dei parametri di significatività relativi alle aree di Centrale.
L’intero processo di valutazione della significatività è stato rivisto a seguito della suddivisione degli
aspetti ambientali in aree omogenee dirette e indirette.
Ciascun aspetto ambientale è correlato ad aree omogenee dirette e/o indirette, dove per dirette si intendono quelle sotto il controllo gestionale della Centrale e per indirette quelle sulle quali la Centrale
può avere un’influenza.
Per la spiegazione della simbologia adottata si veda la legenda riportata.
25
Aree omogenee della Centrale di Bussi
AR E E
OMOG E N E E
AS P ET TI AM B I E NTALI
Emissioni in atmosfera
Scarichi idrici
A BCD E FGH
DI R ETTI
●
●
●
●
●
Rifiuti
●
Contaminazione del terreno e delle acque
Utilizzo di risorse
(acqua, gas naturale, energia elettrica,
combustibili liquidi e altre risorse
●
●
●
●
●
Stoccaggio e utilizzo di materiali ausiliari
●
Rumore
●
Odori
●
Polveri
●
Vibrazioni
●
Impatto visivo
Campi elettromagnetici
●
●
●
Sostanze lesive per lo strato d’ozono
Altri gas ad effetto serra
●
●
●
●
●
Effetti socio-economici sulla popolazione locale
●
Sicurezza e salute dei lavoratori dipendenti
e terzi operanti all’interno della Centrale
●
Rischi di incidenti ambientali
AREE OMOGENEE DIRETTE
A Ciclo combinato cogenerativo (TG + TV + GVR + Condensatore)
+ Caldaia ausiliaria
B Prelievo acqua (Condotta forzata dal Tirino Inferiore) + Impianto demi
C Torre evaporativa + Circuito raffreddamento ausiliari
D Linea gas naturale + Stazione di decompressione
E Trasformatori + Sottostazione + Linee elettriche
F Serbatoi + Vasche
G Edifici di Centrale
H Tutto il sito
26
●
●
AREE OMOGENEE INDIRETTE
I Trasporto dell’energia elettrica dal punto di consegna della Centrale agli utenti
finali con linee in alta e media tensione
L Trasporto di vapore alla cartiera con tubazioni dedicate
M Traffico veicolare dovuto ai fornitori e appaltatori
N Appaltatori, subappaltatori e fornitori che possono avere un’influenza
sull’ambiente
O Tipologia di smaltimento dei rifiuti
I L M NO
Situazione di funzionamento
e livello di significatività
NORMALE
ANOMALO
EMERGENZA
Note sulle condizioni normali,
anomale e di emergenza
I N DI R ETTI
●
●
ANOMALE = Avviamento/fermata impianto (A);
EMERGENZA = Rottura malfunzionamento sistema rilevazione
e abbattimento NOX emissioni (A); Rottura tubazione gas naturale (D).
ANOMALE = Blowdown GVR in avviamento (A);
EMERGENZA = Malfunzionamento dell'impianto di neutralizzazione acque
rigenerazione (B); Svuotamento del bacino per pulizia (C),
perdite olio trasformatori (E)
●
●
ANOMALE = Sostituzione resine scambio ionico (B);
Manutenzione straordinaria sostituzione dell'olio lubrificante della TV (A).
●
●
●
EMERGENZA = Effettuati interventi per contenimento perdite
e sversamenti (es. copertura area rifiuti e vasca sotto gruppo elettrogeno)
EMERGENZA = Sversamento liquidi (B); Non funzionamento trappole olio,
rottura trasformatore con perdite olio (E)
●
●
EMERGENZA = Condizioni varie di emergenza: incendi, utilizzi di acqua
per lavaggi, utilizzo gasolio per gruppo elettrogeno, ecc. (H)
ANOMALE = Attività di cantiere o manutenzioni straordinarie, stoccaggio
temporaneo per sostituzione serbatoi (le procedure aziendali prevedono
il deposito solo su aree dotate di bacini di contenimento) (H).
NORMALE= installazione pannelli e barriere fonoassorbenti
ANOMALE = Avviamento impianto (A); EMERGENZA = Rottura
tubazione vapore/gas naturale, blocco dell'impianto (A)
●
●
NORMALE = smaltimento rifiuti;
ANOMALE = piccole fughe di gas naturale
ANOMALE = scavi/cantieri (H).
NORMALE = Vibrazioni legate al TG (A).
●
Confinante con Parchi naturali, ma presenti anche altre realtà industriali
sullo stesso sito NORMALE = Tralicci e linee AT di distribuzione (I).
Pennacchi vapore (C)
●
ANOMALE = Riduzione dei campi dovuti al minor passaggio di corrente
(A); Avviamento/fermata in cui sono in funzione solo gli ausiliari, quindi
minore energia (E).
●
EMERGENZA = Rottura impianti/tubazioni (G)
EMERGENZA = Rottura tubazioni metano (D);
Avaria della macchina con dispersione del gas contenuto (E).
●
●
●
●
●
ANOMALE = Aumento dei flussi di traffico
che comportano maggiore rilevanza sulla popolazione locale (M).
●
ANOMALE = Interventi durante la fase avviamentoInterventi durante
la fase di avviamento; EMERGENZA = Interventi in emergenza
●
EMERGENZA = Il personale delle imprese in situazioni
di emergenza è formato e dotato di opportuni mezzi per fronteggiare
le possibili emergenze (N).
SITUAZIONI DI FUNZIONAMENTO
Normale: funzionamento a regime
Anormale: avviamento/arresto o a carico parziale
Emergenza: eventuali situazioni di emergenza
● area della Centrale che genera un impatto relativo all'aspetto ambientale
● area della Centrale che contribuisce in modo più rilevante
all'impatto relativo all'aspetto ambientale
PARAMETRI E LIVELLO DI SIGNIFICATIVITA'
■ Non Applicabile
■ Non significativo
■ Significatività BASSA
■ Significatività MEDIA
■ Significatività ALTA
27
PROGRAMMA AMBIENTALE DELLA CENTRALE DI BUSSI SUL TIRINO
La Direzione di Gestione Termoelettrica 1 ha formulato il Programma Ambientale della Centrale di Bussi per il periodo 2006-2008, parte di quello dell’Organizzazione GET1, riconoscendo in esso lo strumento chiave del Sistema di Gestione Ambientale in quanto esplicita concretamente il proprio impegno nell’ottica del continuo miglioramento delle prestazioni ambientali, in accordo con le linee guida definite nella Politica Ambientale.
Nel Programma Ambientale sono individuati i target specifici al fine di assicurare il miglioramento delle prestazioni della Centrale; ulteriori attività di gestione e target della Direzione GET1 sono riportati
nel Programma Ambientale presente nella Sezione Generale della Dichiarazione Ambientale.
Considerato il grado di consolidamento raggiunto dal sistema di gestione, già operativo e certificato da
alcuni anni, gli interventi individuati come necessari per il triennio 2006-2008 saranno essenzialmente di mantenimento ed ulteriore miglioramento dei livelli prestazionali raggiunti.
Eventuali ulteriori interventi migliorativi, non definibili al momento, verranno evidenziati nei prossimi aggiornamenti annuali della Dichiarazione Ambientale.
ASPETTI DIRETTI e INDIRETTI
OBIETTIVI
SCARICHI IDRICI
Riduzione dell’impatto dovuto
agli scarichi idrici
TARGET/ATTIVITA’
DI GESTIONE
INTERVENTO
TEMPORALE
PIANIFICAZIONE
TEMPI
Migliorare il controllo
degli scarichi idrici
Sostituzione scambiatori olio TG
in acciaio inossidabile
Studio di fattibilità
Progettazione, ordini
Realizzazione, prove
Attività continuativa
feb-06
dic-06
CONTAMINAZIONE DEL TERRENO
Ridurre l’impatto sul terreno
Ridurre il rischio
Rifacimento rivestimento
e sulle acque dovuto
di contaminazione del terreno vasche eluati
alle attività delle Centrali
per perdite prodotti chimici
Ridurre il rischio
Ispezione serbatoio acido
di contaminazione del terreno
per perdite prodotti chimici
SICUREZZA E SALUTE DEI LAVORATORI
Garantire la sicurezza e la salute
Migliorare con continuità
Realizzare interventi previsti
sul lavoro per i dipendenti ed i terzi
il livello di sicurezza raggiunto dal programma della sicurezza
operanti all’interno della Centrale
allegato al DVR
28
RESPONSABILITA’
Capo Centrale
giu-08
set-08
dic-08
Capo Centrale
giu-08
set-08
dic-08
Capo Centrale
Scadenze
definite nel
programma
della sicurezza
Capo Centrale
Edison Spa
Foro Buonaparte, 31 - 20121 Milano - Tel. +39-02.6222.1
www.edison.it

dichiarazione ambientale centrale di bussi sul tirino

Transcript

Documenti analoghi

Bussi sul Tirino - Tavola n. 2 Bussi sul Tirino - Tavola n. 1

CENTRALE DI BUSSI SUL TIRINO DICHIARAZIONE AMBIENTALE

CENTRALE DI BUSSI SUL TIRINO DICHIARAZIONE AMBIENTALE

ITALIMPIANTI per Impianto di Dissalazione di Konarak (Iran

DELLA GIUNTA COMUNALE - Comune di Bussi Sul Tirino

calcolo della pressione di vapore

Prodotto: New Steamy

Mariamela AUFINIUM

La visita all`osservatorio dell`ESO al Cerro Paranal

Abstract
