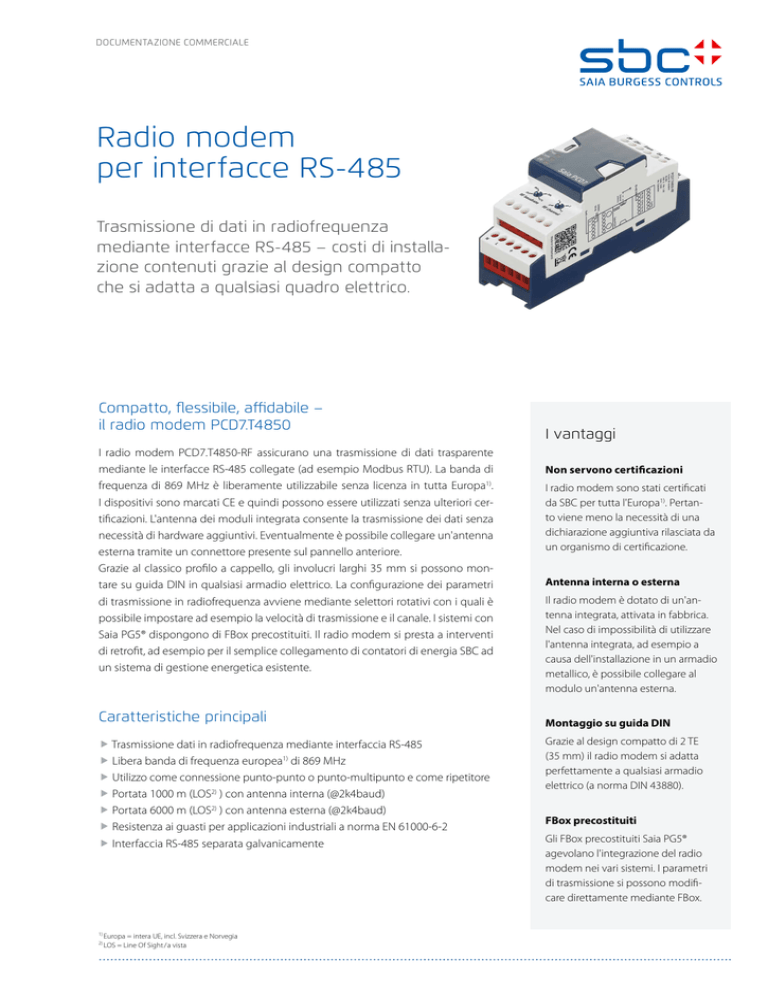

Radio modem per interfacce RS-485

DOCUMENTAZIONE COMMERCIALE
Radio modem
per interfacce RS-485
Trasmissione di dati in radiofrequenza
mediante interfacce RS-485 – costi di installazione contenuti grazie al design compatto
che si adatta a qualsiasi quadro elettrico.
Compatto, flessibile, affidabile –
il radio modem PCD7.T4850
I radio modem PCD7.T4850-RF assicurano una trasmissione di dati trasparente
mediante le interfacce RS-485 collegate (ad esempio Modbus RTU). La banda di
frequenza di 869 MHz è liberamente utilizzabile senza licenza in tutta Europa1).
I dispositivi sono marcati CE e quindi possono essere utilizzati senza ulteriori certificazioni. L'antenna dei moduli integrata consente la trasmissione dei dati senza
necessità di hardware aggiuntivi. Eventualmente è possibile collegare un'antenna
esterna tramite un connettore presente sul pannello anteriore.
Grazie al classico profilo a cappello, gli involucri larghi 35 mm si possono montare su guida DIN in qualsiasi armadio elettrico. La configurazione dei parametri
di trasmissione in radiofrequenza avviene mediante selettori rotativi con i quali è
possibile impostare ad esempio la velocità di trasmissione e il canale. I sistemi con
Saia PG5® dispongono di FBox precostituiti. Il radio modem si presta a interventi
di retrofit, ad esempio per il semplice collegamento di contatori di energia SBC ad
un sistema di gestione energetica esistente.
Caratteristiche principali
 Trasmissione dati in radiofrequenza mediante interfaccia RS-485
 Libera banda di frequenza europea1) di 869 MHz
 Utilizzo come connessione punto-punto o punto-multipunto e come ripetitore
 Portata 1000 m (LOS2) ) con antenna interna (@2k4baud)
 Portata 6000 m (LOS2) ) con antenna esterna (@2k4baud)
 Resistenza ai guasti per applicazioni industriali a norma EN 61000-6-2
 Interfaccia RS-485 separata galvanicamente
1)
2)
Europa = intera UE, incl. Svizzera e Norvegia
LOS = Line Of Sight/a vista
I vantaggi
Non servono certificazioni
I radio modem sono stati certificati
da SBC per tutta l'Europa1). Pertanto viene meno la necessità di una
dichiarazione aggiuntiva rilasciata da
un organismo di certificazione.
Antenna interna o esterna
Il radio modem è dotato di un'antenna integrata, attivata in fabbrica.
Nel caso di impossibilità di utilizzare
l'antenna integrata, ad esempio a
causa dell'installazione in un armadio
metallico, è possibile collegare al
modulo un'antenna esterna.
Montaggio su guida DIN
Grazie al design compatto di 2 TE
(35 mm) il radio modem si adatta
perfettamente a qualsiasi armadio
elettrico (a norma DIN 43880).
FBox precostituiti
Gli FBox precostituiti Saia PG5®
agevolano l'integrazione del radio
modem nei vari sistemi. I parametri
di trasmissione si possono modificare direttamente mediante FBox.
Possibilità di collegamenti flessibili
Esempio 1
Esempio 2
Connessione punto-punto per la
trasmissione mediante l'interfaccia
RS-485 collegata.
Esempio 3
Connessione punto-punto con ripetitore
per l'estensione della portata della
connessione radio.
Connessione punto-multipunto per la trasmissione dati mediante l'interfaccia RS-485 collegata
a diversi dispositivi slave sulla stessa sottorete.
Dati generali
Comunicazione
Cablata: RS-485 con separazione galvanica
Baud rate: 2400, 4800, 9600, 19 200, 38 400, 57 600, 115 200 Bit/s (autorilevamento del baud rate)
Parità: 8E1, 8N1, 8O1, 8N2
Wireless: 2400, 9600, 38 400, 57 600 Bit/s, selezionabile tramite manopola
Banda di frequenza
869.475…869.6 MHz (in Europa1) utilizzabile senza certificazione), 4 canali, selezionabili tramite manopola
Portata (a vista)
Antenna interna: 1000 m @2400 Bit/s
Antenna esterna: 6000 m @2400 Bit/s
Tensione di alimentazione
230 VCA, −20/+15%, (50 Hz) Morsetti
Morsetti a vite, max. 1.5 mm²
1)
Europa = Europa = intera UE, incl. Svizzera e Norvegia
Dati per l'ordinazione
Tipo
Interfacce
Alimentazione
RS-485
230 VCA
PCD7.T4850-RF
PCD7.K840 | Antenna con connettore SMA
