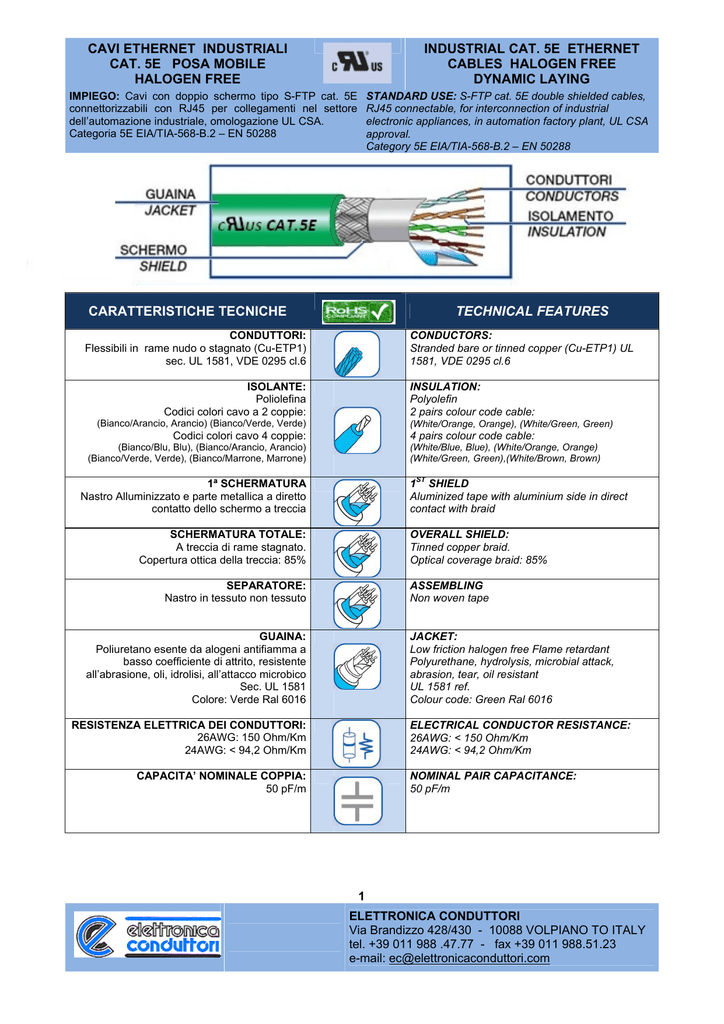

cavi ethernet industriali cat. 5e posa mobile halogen free industrial

CAVI ETHERNET INDUSTRIALI
CAT. 5E POSA MOBILE
HALOGEN FREE
INDUSTRIAL CAT. 5E ETHERNET
CABLES HALOGEN FREE
DYNAMIC LAYING
IMPIEGO: Cavi con doppio schermo tipo S-FTP cat. 5E
connettorizzabili con RJ45 per collegamenti nel settore
dell’automazione industriale, omologazione UL CSA.
Categoria 5E EIA/TIA-568-B.2 – EN 50288
STANDARD USE: S-FTP cat. 5E double shielded cables,
RJ45 connectable, for interconnection of industrial
electronic appliances, in automation factory plant, UL CSA
approval.
Category 5E EIA/TIA-568-B.2 – EN 50288
CARATTERISTICHE TECNICHE
TECHNICAL FEATURES
CONDUTTORI:
Flessibili in rame nudo o stagnato (Cu-ETP1)
sec. UL 1581, VDE 0295 cl.6
CONDUCTORS:
Stranded bare or tinned copper (Cu-ETP1) UL
1581, VDE 0295 cl.6
ISOLANTE:
Poliolefina
Codici colori cavo a 2 coppie:
INSULATION:
Polyolefin
2 pairs colour code cable:
(Bianco/Arancio, Arancio) (Bianco/Verde, Verde)
(White/Orange, Orange), (White/Green, Green)
Codici colori cavo 4 coppie:
4 pairs colour code cable:
(Bianco/Blu, Blu), (Bianco/Arancio, Arancio)
(Bianco/Verde, Verde), (Bianco/Marrone, Marrone)
(White/Blue, Blue), (White/Orange, Orange)
(White/Green, Green),(White/Brown, Brown)
1ST SHIELD
Aluminized tape with aluminium side in direct
contact with braid
1ª SCHERMATURA
Nastro Alluminizzato e parte metallica a diretto
contatto dello schermo a treccia
SCHERMATURA TOTALE:
A treccia di rame stagnato.
Copertura ottica della treccia: 85%
OVERALL SHIELD:
Tinned copper braid.
Optical coverage braid: 85%
SEPARATORE:
Nastro in tessuto non tessuto
ASSEMBLING
Non woven tape
GUAINA:
Poliuretano esente da alogeni antifiamma a
basso coefficiente di attrito, resistente
all’abrasione, oli, idrolisi, all’attacco microbico
Sec. UL 1581
Colore: Verde Ral 6016
JACKET:
Low friction halogen free Flame retardant
Polyurethane, hydrolysis, microbial attack,
abrasion, tear, oil resistant
UL 1581 ref.
Colour code: Green Ral 6016
RESISTENZA ELETTRICA DEI CONDUTTORI:
26AWG: 150 Ohm/Km
24AWG: < 94,2 Ohm/Km
ELECTRICAL CONDUCTOR RESISTANCE:
26AWG: < 150 Ohm/Km
24AWG: < 94,2 Ohm/Km
CAPACITA’ NOMINALE COPPIA:
50 pF/m
NOMINAL PAIR CAPACITANCE:
50 pF/m
1
ELETTRONICA CONDUTTORI
Via Brandizzo 428/430 - 10088 VOLPIANO TO ITALY
tel. +39 011 988 .47.77 - fax +39 011 988.51.23
e-mail: [email protected]
CAVI ETHERNET INDUSTRIALI
CAT. 5E POSA MOBILE
HALOGEN FREE
INDUSTRIAL CAT. 5E ETHERNET
CABLES HALOGEN FREE
DYNAMIC LAYING
IMPEDENZA CARATTERISTICA:
100 ± 15 Ohm (1 – 100 MHz)
CHARACTERISTIC IMPEDANCE:
100 ± 15 Ohm (1 – 100 MHz)
VELOCITA’ DI TRASMISSIONE:
TRANSMISSION RATE:
100 Mbit/s: fino a 100 m
10 Mbit/s: fino a 500 m
100 Mbit/s: fino a 100 m
10 Mbit/s: fino a 500 m
TEMPERATURA DI ESERCIZIO POSA
MOBILE:
-40°C +80°C
WORKING TEMPERATURE DYNAMIC LAYING:
-40°C + 80°C
RAGGIO DI CURVATURA POSA MOBILE:
10 volte il diametro del cavo
BENDING RADIUS DYNAMIC LAYING:
10 times overall diameter of cable
VELOCITA’ DI SPOSTAMENTO MASSIMA:
200 m/min
MAXIMUM SPEED:
200 m/min
ACCELERAZIONE MASSIMA:
10 m/sec2
MAXIMUM ACCELERATION:
10 m/sec2
PROVA DI NON PROPAGAZIONE FIAMMA:
UL 1581 cable flame test, FT1 test,
CEI 20-35/1-2, EN 60332-1-2
FLAME RETARDANT TEST:
UL 1581 cable flame test, FT1 test, CEI 20-35/1-2,
EN 60332-1-2
OMOLOGAZIONE UL-CSA (E235078):
Style 20549 80°C 300 V
AWW I/II A/B 80°C 300 V FT1
Style 20554 80°C 30 V
AWW I/II A/B 80°C 30 V FT1
UL-CSA APPROVAL (E235078):
Style 20549 80°C 300 V AWW I/II A/B 80°C 300 V FT1
Style 20554 80°C 30 V AWW I/II A/B 80°C 30 V FT1
TYPE
 esterno medio mm
±5%
outer diameter 
(2x2x24AWG)SN-ST-PUR
6.0
(4x2x26AWG)SN-ST-PUR
6.0
FORMAZIONE
2
ELETTRONICA CONDUTTORI
Via Brandizzo 428/430 - 10088 VOLPIANO TO ITALY
tel. +39 011 988 .47.77 - fax +39 011 988.51.23
e-mail: [email protected]
CAVI ETHERNET INDUSTRIALI
CAT. 5E POSA MOBILE
HALOGEN FREE
INDUSTRIAL CAT. 5E ETHERNET
CABLES HALOGEN FREE
DYNAMIC LAYING
IMPEDENZA / IMPEDANCE (Ohm) - (f = MHz)
ATTENUAZIONE / ATTENUATION ( dB/100 m ) - (f = MHz)
NEXT ( dB ) - (f = MHz)
