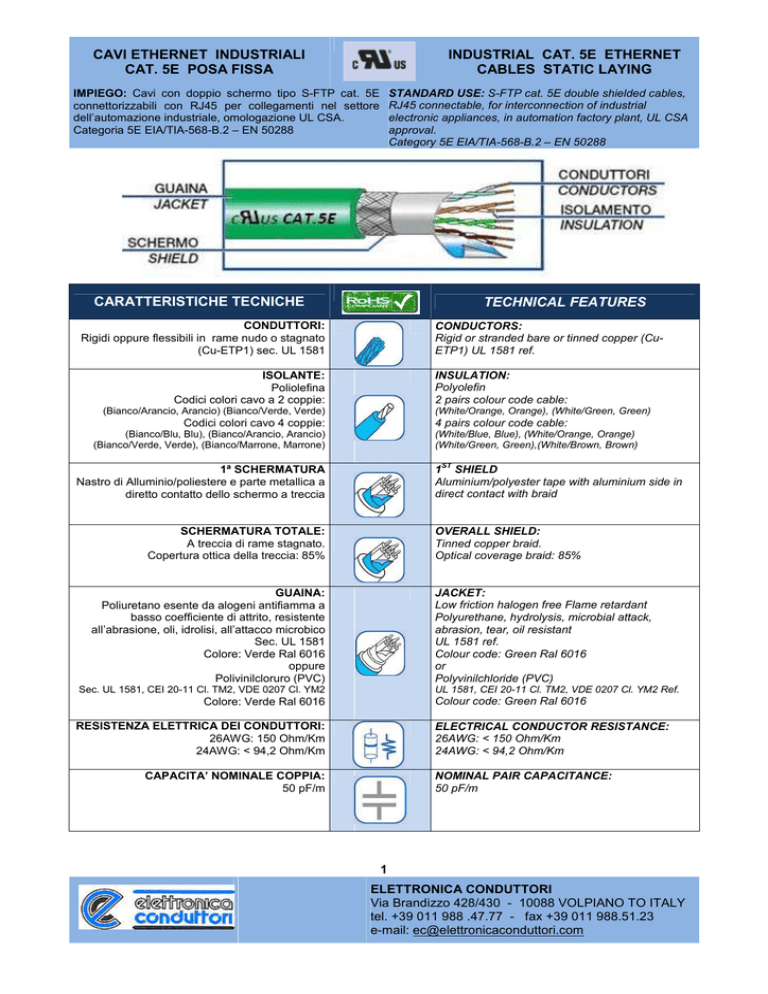

CAVI ETHERNET INDUSTRIALI
CAT. 5E POSA FISSA
INDUSTRIAL CAT. 5E ETHERNET
CABLES STATIC LAYING
IMPIEGO: Cavi con doppio schermo tipo S-FTP cat. 5E
connettorizzabili con RJ45 per collegamenti nel settore
dell’automazione industriale, omologazione UL CSA.
Categoria 5E EIA/TIA-568-B.2 – EN 50288
STANDARD USE: S-FTP cat. 5E double shielded cables,
RJ45 connectable, for interconnection of industrial
electronic appliances, in automation factory plant, UL CSA
approval.
Category 5E EIA/TIA-568-B.2 – EN 50288
CARATTERISTICHE TECNICHE
TECHNICAL FEATURES
CONDUTTORI:
Rigidi oppure flessibili in rame nudo o stagnato
(Cu-ETP1) sec. UL 1581
CONDUCTORS:
Rigid or stranded bare or tinned copper (CuETP1) UL 1581 ref.
ISOLANTE:
Poliolefina
Codici colori cavo a 2 coppie:
INSULATION:
Polyolefin
2 pairs colour code cable:
(Bianco/Arancio, Arancio) (Bianco/Verde, Verde)
(White/Orange, Orange), (White/Green, Green)
4 pairs colour code cable:
Codici colori cavo 4 coppie:
(Bianco/Blu, Blu), (Bianco/Arancio, Arancio)
(Bianco/Verde, Verde), (Bianco/Marrone, Marrone)
(White/Blue, Blue), (White/Orange, Orange)
(White/Green, Green),(White/Brown, Brown)
ST
1ª SCHERMATURA
Nastro di Alluminio/poliestere e parte metallica a
diretto contatto dello schermo a treccia
1 SHIELD
Aluminium/polyester tape with aluminium side in
direct contact with braid
SCHERMATURA TOTALE:
A treccia di rame stagnato.
Copertura ottica della treccia: 85%
OVERALL SHIELD:
Tinned copper braid.
Optical coverage braid: 85%
GUAINA:
Poliuretano esente da alogeni antifiamma a
basso coefficiente di attrito, resistente
all’abrasione, oli, idrolisi, all’attacco microbico
Sec. UL 1581
Colore: Verde Ral 6016
oppure
Polivinilcloruro (PVC)
JACKET:
Low friction halogen free Flame retardant
Polyurethane, hydrolysis, microbial attack,
abrasion, tear, oil resistant
UL 1581 ref.
Colour code: Green Ral 6016
or
Polyvinilchloride (PVC)
Sec. UL 1581, CEI 20-11 Cl. TM2, VDE 0207 Cl. YM2
UL 1581, CEI 20-11 Cl. TM2, VDE 0207 Cl. YM2 Ref.
Colour code: Green Ral 6016
Colore: Verde Ral 6016
RESISTENZA ELETTRICA DEI CONDUTTORI:
26AWG: 150 Ohm/Km
24AWG: < 94,2 Ohm/Km
ELECTRICAL CONDUCTOR RESISTANCE:
26AWG: < 150 Ohm/Km
24AWG: < 94,2 Ohm/Km
CAPACITA’ NOMINALE COPPIA:
50 pF/m
NOMINAL PAIR CAPACITANCE:
50 pF/m
1
ELETTRONICA CONDUTTORI
Via Brandizzo 428/430 - 10088 VOLPIANO TO ITALY
tel. +39 011 988 .47.77 - fax +39 011 988.51.23
e-mail: [email protected]
CAVI ETHERNET INDUSTRIALI
CAT. 5E POSA FISSA
INDUSTRIAL CAT. 5E ETHERNET
CABLES STATIC LAYING
IMPEDENZA CARATTERISTICA:
100 ± 15 Ohm (1 – 100 MHz)
CHARACTERISTIC IMPEDANCE:
100 ± 15 Ohm (1 – 100 MHz)
VELOCITA’ DI TRASMISSIONE:
TRANSMISSION RATE:
100 Mbit/s: fino a 100 m
10 Mbit/s: fino a 500 m
100 Mbit/s: fino a 100 m
10 Mbit/s: fino a 500 m
TEMPERATURA DI ESERCIZIO POSA FISSA:
-30°C +80°C
WORKING TEMPERATURE FIXED
INSTALLATION:
-30°C + 80°C
RAGGIO DI CURVATURA POSA FISSA:
8 volte il diametro del cavo
BENDING RADIUS FIXED INSTALLATION:
8 times overall diameter of cable
PROVA DI NON PROPAGAZIONE FIAMMA:
UL 1581 cable flame test, FT1 test,
CEI 20-35/1-2, EN 60332-1-2
FLAME RETARDANT TEST:
UL 1581 cable flame test, FT1 test, CEI 20-35/1-2,
EN 60332-1-2
OMOLOGAZIONE UL-CSA (E235078):
Guaina in Poliuretano: Style 20549 80°C 300 V
AWW I/II A/B 80°C 300 V FT1
Style 20554 80°C 30 V
AWW I/II A/B 80°C 30 V FT1
Guaina in PVC: Style 2095 80°C 300 V
AWW I/II A/B 80°C 300 V FT1
UL-CSA APPROVAL (E235078):
Polyurethane jacket: Style 20549 80°C 300 V AWW I/II A/B 80°C 300 V FT1
Style 20554 80°C 30 V AWW I/II A/B 80°C 30 V FT1
PVC jacket: Style 2095 80°C 300 V –
AWW I/II A/B 80°C 300 V FT1
TYPE
∅ esterno medio mm
±5%
outer diameter ∅
(2x2x24AWG)SN-ST-PVC
6.0
FORMAZIONE
(Rame rigido/Rigid copper)
(2x2x24AWG)SN-ST-PUR
6.0
(Rame flessibile/Stranded copper)
(4x2x26AWG)SN-ST-PUR
6.0
(Rame flessibile/Stranded copper)
2
ELETTRONICA CONDUTTORI
Via Brandizzo 428/430 - 10088 VOLPIANO TO ITALY
tel. +39 011 988 .47.77 - fax +39 011 988.51.23
e-mail: [email protected]
CAVI ETHERNET INDUSTRIALI
CAT. 5E POSA FISSA
INDUSTRIAL CAT. 5E ETHERNET
CABLES STATIC LAYING
IMPEDENZA / IMPEDANCE (Ohm) - (f = MHz)
ATTENUAZIONE / ATTENUATION ( dB/100 m ) - (f = MHz)
NEXT ( dB ) - (f = MHz)
