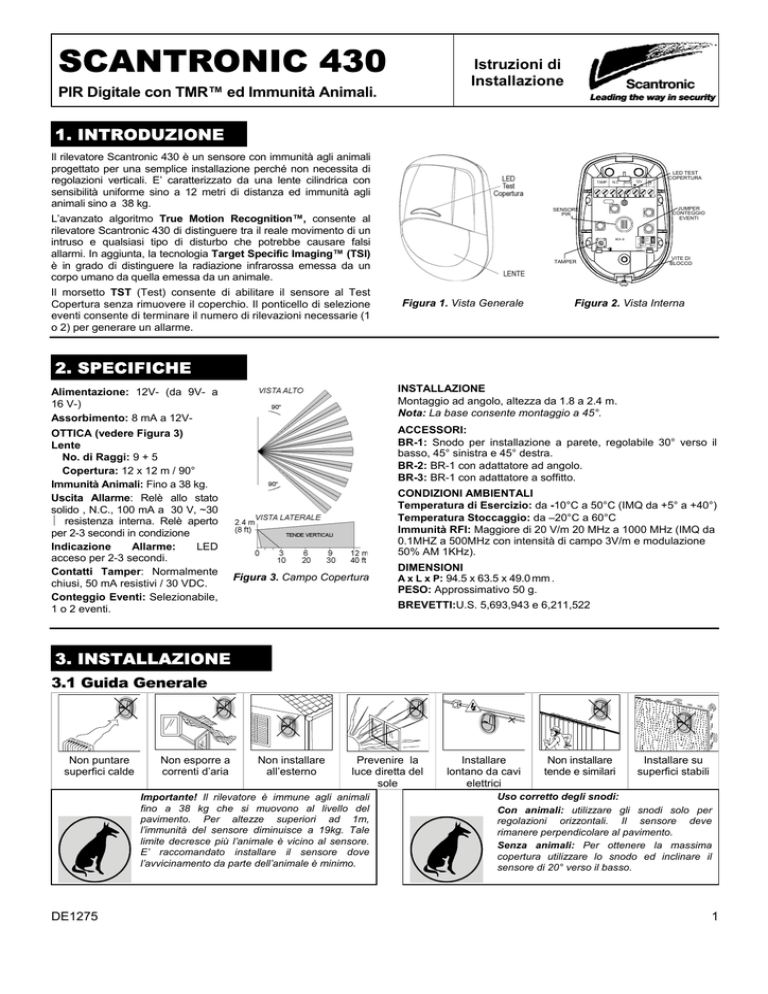

SCANTRONIC 430

SCANTRONIC 430
Istruzioni di
Installazione
PIR Digitale con TMR™ ed Immunità Animali.
1. INTRODUZIONE
Il rilevatore Scantronic 430 è un sensore con immunità agli animali
progettato per una semplice installazione perché non necessita di
regolazioni verticali. E’ caratterizzato da una lente cilindrica con
sensibilità uniforme sino a 12 metri di distanza ed immunità agli
animali sino a 38 kg.
TAMP
LED TEST
COPERTURA
EOL 12V
JUMPER
CONTEGGIO
EVENTI
SENSORE
PIR
L’avanzato algoritmo True Motion Recognition™, consente al
rilevatore Scantronic 430 di distinguere tra il reale movimento di un
intruso e qualsiasi tipo di disturbo che potrebbe causare falsi
allarmi. In aggiunta, la tecnologia Target Specific Imaging™ (TSI)
è in grado di distinguere la radiazione infrarossa emessa da un
corpo umano da quella emessa da un animale.
Il morsetto TST (Test) consente di abilitare il sensore al Test
Copertura senza rimuovere il coperchio. Il ponticello di selezione
eventi consente di terminare il numero di rilevazioni necessarie (1
o 2) per generare un allarme.
N.C
1
VIA
TST
2
ON
EVENT
COUNT
TAMPER
WALK
TEST
VITE DI
BLOCCO
Figura 2. Vista Interna
Figura 1. Vista Generale
2. SPECIFICHE
Alimentazione: 12V- (da 9V- a
16 V-)
Assorbimento: 8 mA a 12V-
INSTALLAZIONE
Montaggio ad angolo, altezza da 1.8 a 2.4 m.
Nota: La base consente montaggio a 45°.
OTTICA (vedere Figura 3)
Lente
No. di Raggi: 9 + 5
Copertura: 12 x 12 m / 90°
Immunità Animali: Fino a 38 kg.
Uscita Allarme: Relè allo stato
solido , N.C., 100 mA a 30 V, ~30
Ω resistenza interna. Relè aperto
per 2-3 secondi in condizione
Indicazione
Allarme:
LED
acceso per 2-3 secondi.
Contatti Tamper: Normalmente
chiusi, 50 mA resistivi / 30 VDC.
Conteggio Eventi: Selezionabile,
1 o 2 eventi.
ACCESSORI:
BR-1: Snodo per installazione a parete, regolabile 30° verso il
basso, 45° sinistra e 45° destra.
BR-2: BR-1 con adattatore ad angolo.
BR-3: BR-1 con adattatore a soffitto.
CONDIZIONI AMBIENTALI
Temperatura di Esercizio: da -10°C a 50°C (IMQ da +5° a +40°)
Temperatura Stoccaggio: da –20°C a 60°C
Immunità RFI: Maggiore di 20 V/m 20 MHz a 1000 MHz (IMQ da
0.1MHZ a 500MHz con intensità di campo 3V/m e modulazione
50% AM 1KHz).
Figura 3. Campo Copertura
DIMENSIONI
A x L x P: 94.5 x 63.5 x 49.0 mm .
PESO: Approssimativo 50 g.
BREVETTI:U.S. 5,693,943 e 6,211,522
3. INSTALLAZIONE
3.1 Guida Generale
Non puntare
superfici calde
Non esporre a
correnti d’aria
Non installare
all’esterno
Prevenire la
luce diretta del
sole
Importante! Il rilevatore è immune agli animali
fino a 38 kg che si muovono al livello del
pavimento. Per altezze superiori ad 1m,
l’immunità del sensore diminuisce a 19kg. Tale
limite decresce più l’animale è vicino al sensore.
E’ raccomandato installare il sensore dove
l’avvicinamento da parte dell’animale è minimo.
DE1275
Installare
lontano da cavi
elettrici
Non installare
tende e similari
Installare su
superfici stabili
Uso corretto degli snodi:
Con animali: utilizzare gli snodi solo per
regolazioni orizzontali. Il sensore deve
rimanere perpendicolare al pavimento.
Senza animali: Per ottenere la massima
copertura utilizzare lo snodo ed inclinare il
sensore di 20° verso il basso.
1
3.2 Procedura di Installazione
2 Apertura fori della base
1 Disassemblare l’unità
3 Installazione Base
4 Selezione Ponticelli
1.8 - 2.4 m
5 Collegamento Morsetti
6 Test Copertura
4. Note Aggiuntive
Anche i più sofisticati sensori possono ritardare o fallire rilevazione di
una intrusionea causa di: mancanza alimentazione, collegamenti errati,
mascheramento delle lenti, aumento della temperatura ambientale,
guasto elettronico.
La lista soprastante include le più comuni ragioni per una mancata
rilevazione. Si raccomanda che il rilevatore e l’intero sistema di
allarme siano provati con una frequenza settimanale per assicurare la
migliore protezione dei locali.
Questo dispositivo è stato provato è trovato conforme ai limiti richiesti per I dispositivi digitali di Classe B, ed alla
Parte 15 della regolamentazione FCC. Questi limiti sono concepiti per conferire una ragionevole protezione
contro dannose interferenze presso installazioni residenziali. Questo dispositivo può irradiare nell’ambiente
frequenze radio che potrebbero causare dannose interferenze a ricevitori radio e televisivi se non installato
seguendo correttamente le istruzioni di installazione.
ATTENZIONE! Modifiche e cambiamenti possono essere introdotti a questa
documentazione senza obbligo di preavviso
Cooper Security Ltd: Corso Italia,8 – 20122 – Milano - Italia. Sede Operativa: Via Meucci, 10 – 20094 Corsico – Milano – Italia.
Supporto Tecnico: Tel +39 02 45867396; Fax + 39 02 4501509
Internet: www.coopersecurity.it
 2002
