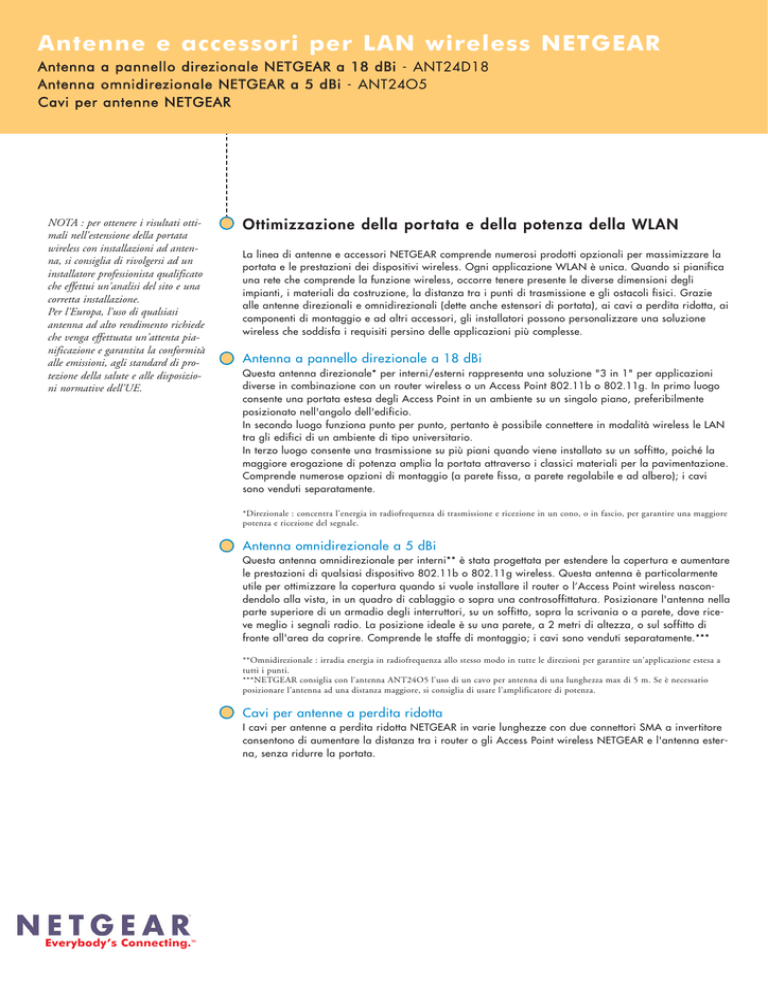

Antenne e accessori per LAN wireless NETGEAR
A n t e n n a a p a n n e l l o d i r e z i o n a l e N E T G E A R a 1 8 d B i - ANT24D18
A n t e n n a o m n i d i r e z i o n a l e N E T G E A R a 5 d B i - ANT24O5
C a v i p e r a n t e n n e N E T G E A R - ANT24O5
NOTA : per ottenere i risultati ottimali nell'estensione della portata
wireless con installazioni ad antenna, si consiglia di rivolgersi ad un
installatore professionista qualificato
che effettui un'analisi del sito e una
corretta installazione.
Per l'Europa, l'uso di qualsiasi
antenna ad alto rendimento richiede
che venga effettuata un'attenta pianificazione e garantita la conformità
alle emissioni, agli standard di protezione della salute e alle disposizioni normative dell'UE.
Ottimizzazione della por tata e della potenza della WLAN
La linea di antenne e accessori NETGEAR comprende numerosi prodotti opzionali per massimizzare la
portata e le prestazioni dei dispositivi wireless. Ogni applicazione WLAN è unica. Quando si pianifica
una rete che comprende la funzione wireless, occorre tenere presente le diverse dimensioni degli
impianti, i materiali da costruzione, la distanza tra i punti di trasmissione e gli ostacoli fisici. Grazie
alle antenne direzionali e omnidirezionali (dette anche estensori di portata), ai cavi a perdita ridotta, ai
componenti di montaggio e ad altri accessori, gli installatori possono personalizzare una soluzione
wireless che soddisfa i requisiti persino delle applicazioni più complesse.
Antenna a pannello direzionale a 18 dBi
Questa antenna direzionale* per interni/esterni rappresenta una soluzione "3 in 1" per applicazioni
diverse in combinazione con un router wireless o un Access Point 802.11b o 802.11g. In primo luogo
consente una portata estesa degli Access Point in un ambiente su un singolo piano, preferibilmente
posizionato nell'angolo dell'edificio.
In secondo luogo funziona punto per punto, pertanto è possibile connettere in modalità wireless le LAN
tra gli edifici di un ambiente di tipo universitario.
In terzo luogo consente una trasmissione su più piani quando viene installato su un soffitto, poiché la
maggiore erogazione di potenza amplia la portata attraverso i classici materiali per la pavimentazione.
Comprende numerose opzioni di montaggio (a parete fissa, a parete regolabile e ad albero); i cavi
sono venduti separatamente.
*Direzionale : concentra l'energia in radiofrequenza di trasmissione e ricezione in un cono, o in fascio, per garantire una maggiore
potenza e ricezione del segnale.
Antenna omnidirezionale a 5 dBi
Questa antenna omnidirezionale per interni** è stata progettata per estendere la copertura e aumentare
le prestazioni di qualsiasi dispositivo 802.11b o 802.11g wireless. Questa antenna è particolarmente
utile per ottimizzare la copertura quando si vuole installare il router o l’Access Point wireless nascondendolo alla vista, in un quadro di cablaggio o sopra una controsoffittatura. Posizionare l'antenna nella
parte superiore di un armadio degli interruttori, su un soffitto, sopra la scrivania o a parete, dove riceve meglio i segnali radio. La posizione ideale è su una parete, a 2 metri di altezza, o sul soffitto di
fronte all'area da coprire. Comprende le staffe di montaggio; i cavi sono venduti separatamente.***
**Omnidirezionale : irradia energia in radiofrequenza allo stesso modo in tutte le direzioni per garantire un'applicazione estesa a
tutti i punti.
***NETGEAR consiglia con l'antenna ANT24O5 l'uso di un cavo per antenna di una lunghezza max di 5 m. Se è necessario
posizionare l'antenna ad una distanza maggiore, si consiglia di usare l'amplificatore di potenza.
Cavi per antenne a perdita ridotta
I cavi per antenne a perdita ridotta NETGEAR in varie lunghezze con due connettori SMA a invertitore
consentono di aumentare la distanza tra i router o gli Access Point wireless NETGEAR e l'antenna esterna, senza ridurre la portata.
Everybody’s Connecting.
TM
Antenna direzionale a 18 dBi - ANT24D18
Specifiche tecniche
Descrizione :
Prestazione :
Portata massima all'aperto 1 :
Banda di frequenza :
Guadagno 2 :
Ampiezza di Raggio :
Dimensioni :
Peso :
Contenuto della confezione :
Garanzia :
Antenna a pannello direzionale a 18 dBi con connettore di
tipo N-femmina a polarità inversa e un adattore da N a
polarità inversa verso SMA a polarità inversa
Collegamento point-to-point a portata estesa per interni /
esterni
15,8 Km
2,45 Ghz +/- 50 MHz
18 dBi
orizzontale : 60°, verticale : 30°
262,8 mm x 262,8 mm x 40 mm
1520 gr / 3.35 ibs.
- Antenna direzionale a 18 dBi - ANT24D18
- Kit di montaggio a parete o a soffitto
- adattore da N a polarità inversa verso SMA a polarità
inversa
- Guida per l'installazione
- Scheda di garanzia
- Scheda informativa sul supporto
2 anni
Antenna omnidirezionale a 5 dBi - ANT24O5
Specifiche tecniche
Descrizione :
Portata massima all'aperto 3 :
Banda di frequenza :
Guadagno :
Ampiezza di Raggio :
Dimensioni :
Peso :
Contenuto della confezione :
Garanzia :
Antenna omnidirezionale a 5 dBi
790 metri
Da 2400 a 2500 MHz
5 dBi
orizzontale : 120°, verticale : 110°
99,2 mm x 53,9 mm x 27,5 mm
55 gr
- Antenna omnidirezionale per interni a 5 dBi - ANT24O
(cavo venduto separatamente)
- Kit di montaggio a parete o a soffitto
- Guida per l'installazione
- Scheda di garanzia
- Scheda informativa sul supporto
2 anni
Cavi per antenne Wireless Netgear
Specifiche tecniche
Descrizione :
Cavi per antenne a perdita ridotta con due connettori SMA a inver titore
ACC-10314-01 ACC-10314-02 ACC-10314-03 ACC-10314-04
Codice prodotto :
10 m
5 m
3 m
1,5 m
Lunghezza :
7.0 dB
3,7 dB
2,4 dB
Massima perdita con connettori : 1,4 dB
440 g
225 g
145 g
50 g
Peso :
Via Torino, 2
20121 Milano - Italy
Tel. +39 02 72546624
Fax. +39 02 72546500
www.netgear.it
© 2002 NETGEAR, Inc. NETGEAR®, the Netgear
Logo, the Gear Guy, and
Everybody’s connecting are trademarks or
registered trademark of Netgear, Inc. in the
United States and/or other countries.
Microsoft, Windows, and the Windows logo are
trademarks, or registered trademarks of
Microsoft Corporation in the United States
and/or other countries.
Other brand and product names are
trademarks or registered trademarks of their
respective holders. Information is subject to
change without notice. All rights reserved.
Attenuazione :
Temperatura di esercizio :
Angolo minimo di cur vatura :
Dimensioni della confezione :
2.10 dB/ft massimo o 6.59 dB /m massimo a 2.5 GHz
Da -40 a 75 °c
26 mm
450 mm x 280 mm x 12 mm
- Le stime di portata sono basate su due nodi wireless, ad ognuno dei quali è collegata un'antenna
ANT24D18, associati tra loro, a 11 Mbps in condizioni ideali in linea d'aria.
2
- Guadagno d'antenna: rapporto in decibel per un'antenna isotropica comunemente usata per misurare la
copertura dell'antenna.
3
- Le stime di portata sono basate su due nodi wireless, ad ognuno dei quali è collegata un'antenna ANT2405,
associati tra loro, a 11 Mbps in condizioni ideali in linea d'aria.
