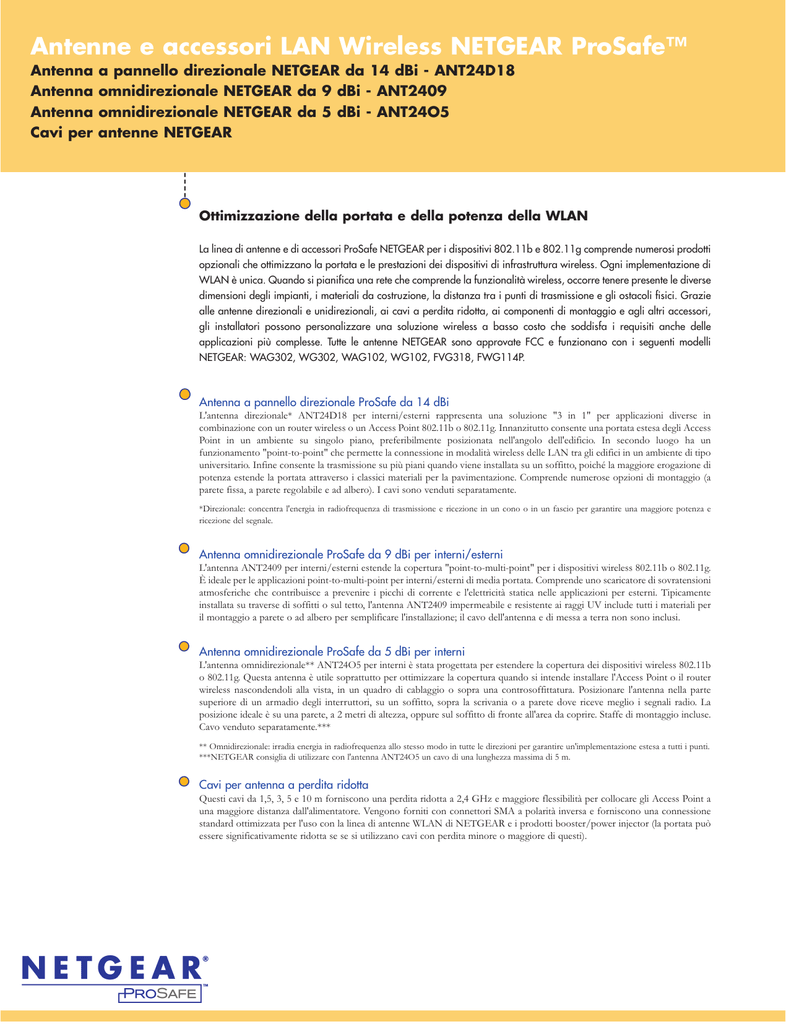

Impaginato DGFV338B.qxd

Antenne e accessori LAN Wireless NETGEAR ProSafe™
Antenna
Antenna
Antenna
Cavi per
a pannello direzionale NETGEAR da 14 dBi - ANT24D18
omnidirezionale NETGEAR da 9 dBi - ANT2409
omnidirezionale NETGEAR da 5 dBi - ANT24O5
antenne NETGEAR
Ottimizzazione della portata e della potenza della WLAN
La linea di antenne e di accessori ProSafe NETGEAR per i dispositivi 802.11b e 802.11g comprende numerosi prodotti
opzionali che ottimizzano la portata e le prestazioni dei dispositivi di infrastruttura wireless. Ogni implementazione di
WLAN è unica. Quando si pianifica una rete che comprende la funzionalità wireless, occorre tenere presente le diverse
dimensioni degli impianti, i materiali da costruzione, la distanza tra i punti di trasmissione e gli ostacoli fisici. Grazie
alle antenne direzionali e unidirezionali, ai cavi a perdita ridotta, ai componenti di montaggio e agli altri accessori,
gli installatori possono personalizzare una soluzione wireless a basso costo che soddisfa i requisiti anche delle
applicazioni più complesse. Tutte le antenne NETGEAR sono approvate FCC e funzionano con i seguenti modelli
NETGEAR: WAG302, WG302, WAG102, WG102, FVG318, FWG114P.
Antenna a pannello direzionale ProSafe da 14 dBi
L'antenna direzionale* ANT24D18 per interni/esterni rappresenta una soluzione "3 in 1" per applicazioni diverse in
combinazione con un router wireless o un Access Point 802.11b o 802.11g. Innanzitutto consente una portata estesa degli Access
Point in un ambiente su singolo piano, preferibilmente posizionata nell'angolo dell'edificio. In secondo luogo ha un
funzionamento "point-to-point" che permette la connessione in modalità wireless delle LAN tra gli edifici in un ambiente di tipo
universitario. Infine consente la trasmissione su più piani quando viene installata su un soffitto, poiché la maggiore erogazione di
potenza estende la portata attraverso i classici materiali per la pavimentazione. Comprende numerose opzioni di montaggio (a
parete fissa, a parete regolabile e ad albero). I cavi sono venduti separatamente.
*Direzionale: concentra l'energia in radiofrequenza di trasmissione e ricezione in un cono o in un fascio per garantire una maggiore potenza e
ricezione del segnale.
Antenna omnidirezionale ProSafe da 9 dBi per interni/esterni
L'antenna ANT2409 per interni/esterni estende la copertura "point-to-multi-point" per i dispositivi wireless 802.11b o 802.11g.
È ideale per le applicazioni point-to-multi-point per interni/esterni di media portata. Comprende uno scaricatore di sovratensioni
atmosferiche che contribuisce a prevenire i picchi di corrente e l'elettricità statica nelle applicazioni per esterni. Tipicamente
installata su traverse di soffitti o sul tetto, l'antenna ANT2409 impermeabile e resistente ai raggi UV include tutti i materiali per
il montaggio a parete o ad albero per semplificare l'installazione; il cavo dell'antenna e di messa a terra non sono inclusi.
Antenna omnidirezionale ProSafe da 5 dBi per interni
L'antenna omnidirezionale** ANT24O5 per interni è stata progettata per estendere la copertura dei dispositivi wireless 802.11b
o 802.11g. Questa antenna è utile soprattutto per ottimizzare la copertura quando si intende installare l'Access Point o il router
wireless nascondendoli alla vista, in un quadro di cablaggio o sopra una controsoffittatura. Posizionare l'antenna nella parte
superiore di un armadio degli interruttori, su un soffitto, sopra la scrivania o a parete dove riceve meglio i segnali radio. La
posizione ideale è su una parete, a 2 metri di altezza, oppure sul soffitto di fronte all'area da coprire. Staffe di montaggio incluse.
Cavo venduto separatamente.***
** Omnidirezionale: irradia energia in radiofrequenza allo stesso modo in tutte le direzioni per garantire un'implementazione estesa a tutti i punti.
***NETGEAR consiglia di utilizzare con l'antenna ANT24O5 un cavo di una lunghezza massima di 5 m.
Cavi per antenna a perdita ridotta
Questi cavi da 1,5, 3, 5 e 10 m forniscono una perdita ridotta a 2,4 GHz e maggiore flessibilità per collocare gli Access Point a
una maggiore distanza dall'alimentatore. Vengono forniti con connettori SMA a polarità inversa e forniscono una connessione
standard ottimizzata per l'uso con la linea di antenne WLAN di NETGEAR e i prodotti booster/power injector (la portata può
essere significativamente ridotta se se si utilizzano cavi con perdita minore o maggiore di questi).
Antenna a pannello direzionale ProSafe da 14 dBi - ANT24D18
Specifiche tecniche
Descrizione:
Applicazione tipica:
Portata massima all'aperto1:
Gamma di frequenza:
Guadagno2:
Ampiezza raggio:
Dimensioni:
Peso:
Contenuto della confezione:
Antenna a pannello direzionale da 14dBi con connettore tipo N femmina
e adattatore da N a polarità inversa a SMA a polarità inversa
Connessioni point-to-point a lunga portata per interni/esterni
15,8 km
2400 - 2500 MHz
14 dBi
Orizzontale: 60°
Verticale: 30°
262 x 240 x 30 mm
1.520 g
- Antenna a pannello direzionale da 14 dBi - ANT24D18
(cavo richiesto, venduto separatamente)
- Kit di montaggio a parete e a soffitto e materiali per l'installazione
a sospensione
- Adattatore da N a polarità inversa a SMA a polarità inversa
- cavo di 2 m
- Scaricatore di sovratensioni atmosferiche
- Guida di installazione
- Scheda informativa su garanzia e supporto
Le stime di portata sono basate su due nodi wireless, a ciascuno dei quali è collegata un'antenna ANT24D18, associati tra loro, a 11 Mbps in condizioni ideali
di LoS.
2 Guadagno: rapporto in decibel per un'antenna isotropica comunemente utilizzata per misurare la copertura dell'antenna.
1
Antenna omnidirezionale ProSafe da 9 dBi per interni/esterni - ANT2409
Specifiche tecniche
Descrizione:
Applicazione tipica:
Gamma di frequenza:
Guadagno2:
Polarizzazione:
Temperatura di esercizio:
Peso:
Contenuto della confezione:
Antenna omnidirezionale da 9 dBi con connettore tipo N femmina a polarità inversa
Connessioni point-to-multipoint a lunga portata per interni/esterni
2400 ~ 2485 MHz
9 dBi
Verticale
da -30 a 80º C
0,9 kg
- Antenna omnidirezionale ANT2409 da 9 dBi per interni/esterni
- Scaricatore di sovratensioni atmosferiche
- cavo dell'antenna a perdita ridotta di 2 m (per collegare l'antenna allo scaricatore
di sovratensioni atmosferiche)
- Kit di montaggio a parete e ad albero e materiali per l'installazione a sospensione
- Adattatore N/SMA a polarità inversa
- Guida di installazione
- Scheda informativa su garanzia e supporto
Antenna omnidirezionale ProSafe da 5 dBi - ANT24O5
Specifiche tecniche
Descrizione:
Portata massima all'aperto3:
Gamma di frequenza:
Guadagno:
Polarizzazione:
Ampiezza raggio:
Temperatura di esercizio:
Temperatura di stoccaggio:
Dimensioni:
Peso:
Contenuto della confezione:
3
Antenna omnidirezionale da 5 dBi
790 m
da 2400 a 2500 MHz
5 dBi
Verticale
Orizzontale: 120°
Verticale: 110°
da -20 a 65° C
da -30 a 80° C
99,2 x 53,9 x 27,5 mm
55 g
- Antenna omnidirezionale ANT24O5 da 5 dBi per interni
(cavo richiesto, venduto separatamente)
- Kit di montaggio a parete/soffitto
- Guida di installazione
- Scheda informativa su garanzia e supporto
Le stime di portata sono basate su due nodi wireless, a ciascuno dei quali è collegata un'antenna ANT24O5, associati tra loro, a 11 Mbps in condizioni ideali di LoS.
Cavi per antenne NETGEAR
Specifiche tecniche
Descrizione:
Numero di parte:
Lunghezza del cavo:
Perdita massima del cavo con connettori:
ACC-10314-01 ACC-10314-02 ACC-10314-03 ACC-10314-04
1,5 m
3m
5m
10 m
1,4 dB
2,4 dB
3,7 dB
7,0 dB
Peso:
50 g
Attenuazione:
Temperatura di esercizio:
Angolo minimo di curvatura:
Dimensioni della confezione:
0,21 dB/ft massimo o 0,659 dB/m massimo a 2,5 GHz
da -40 a 75° C
26 mm
450 x 280 x 0,12 mm
INTERNATIONAL Inc.
P.le Biancamano, 8
20121 Milano - Italy
Telefono: +39 02 72546624
Fax: +39 02 72546500
www.netgear.it
www.netgear.com
©2006 NETGEAR, Inc. NETGEAR®, il Logo
Netgear, Auto Uplink, ProSafe,ed “Everybody’s
connecting” sono marchi o marchi registrati di
Netgear, Inc. negli Stati Uniti e/o altri paesi.
Microsoft, Windows, il logo Windows e Xbox
sono marchi o marchi registrati di Microsoft
Corporation negli Stati Uniti e/o altri paesi.
Altri nomi di marchi e di prodotti sono marchi
o marchi registrati dei loro rispettivi
proprietari. Le informazioni possono essere
variate senza preavviso. Tutti i diritti riservati.
I cavi NETGEAR a bassa perdita con due connettori SMA a polarità inversa
estendono la distanza degli Access Point o dei router wireless NETGEAR e
l'antenna esterna senza sacrificare la portata.
145 g
225 g
440 g
