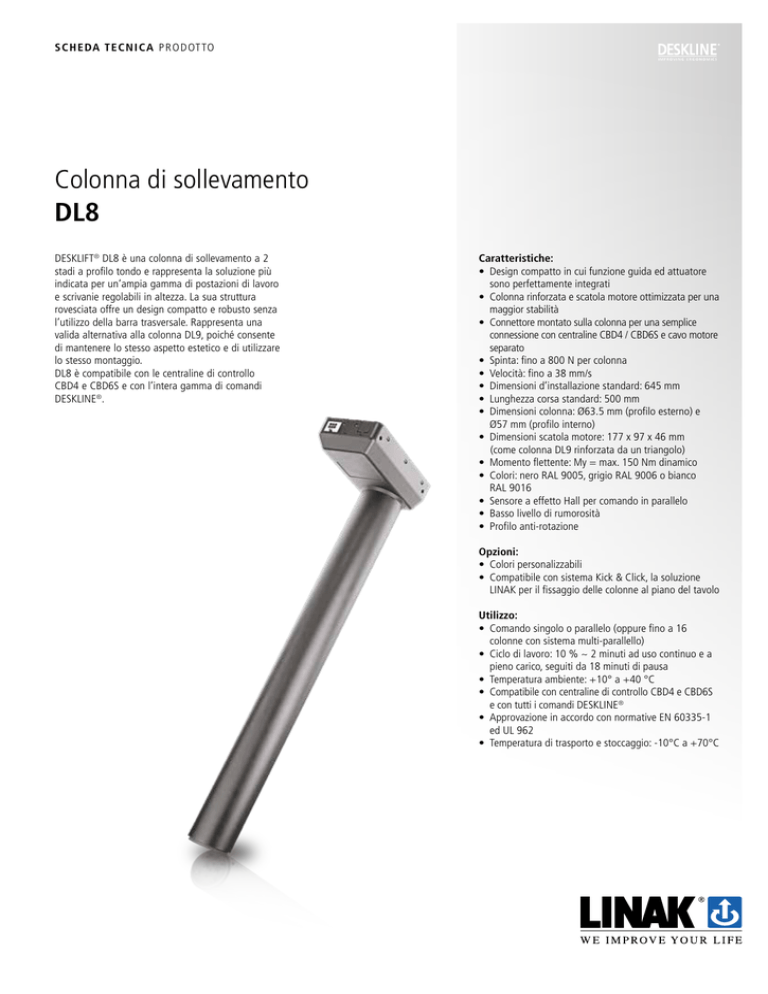

Colonna di sollevamento DL8

SC HE DA T E CN I CA P R O D OT TO
Colonna di sollevamento
DL8
DESKLIFT® DL8 è una colonna di sollevamento a 2
stadi a profilo tondo e rappresenta la soluzione più
indicata per un’ampia gamma di postazioni di lavoro
e scrivanie regolabili in altezza. La sua struttura
rovesciata offre un design compatto e robusto senza
l’utilizzo della barra trasversale. Rappresenta una
valida alternativa alla colonna DL9, poiché consente
di mantenere lo stesso aspetto estetico e di utilizzare
lo stesso montaggio. DL8 è compatibile con le centraline di controllo
CBD4 e CBD6S e con l’intera gamma di comandi
DESKLINE®.
Caratteristiche:
• Design compatto in cui funzione guida ed attuatore
sono perfettamente integrati
• Colonna rinforzata e scatola motore ottimizzata per una
maggior stabilità
• Connettore montato sulla colonna per una semplice
connessione con centraline CBD4 / CBD6S e cavo motore
separato
• Spinta: fino a 800 N per colonna
• Velocità: fino a 38 mm/s
• Dimensioni d’installazione standard: 645 mm
• Lunghezza corsa standard: 500 mm
• Dimensioni colonna: Ø63.5 mm (profilo esterno) e
Ø57 mm (profilo interno)
• Dimensioni scatola motore: 177 x 97 x 46 mm
(come colonna DL9 rinforzata da un triangolo)
• Momento flettente: My = max. 150 Nm dinamico
• Colori: nero RAL 9005, grigio RAL 9006 o bianco RAL 9016
• Sensore a effetto Hall per comando in parallelo
• Basso livello di rumorosità
• Profilo anti-rotazione
Opzioni:
• Colori personalizzabili
• Compatibile con sistema Kick & Click, la soluzione
LINAK per il fissaggio delle colonne al piano del tavolo
Utilizzo:
• Comando singolo o parallelo (oppure fino a 16
colonne con sistema multi-parallello)
• Ciclo di lavoro: 10 % ~ 2 minuti ad uso continuo e a
pieno carico, seguiti da 18 minuti di pausa
• Temperatura ambiente: +10° a +40 °C
• Compatibile con centraline di controllo CBD4 e CBD6S
e con tutti i comandi DESKLINE®
• Approvazione in accordo con normative EN 60335-1
ed UL 962
• Temperatura di trasporto e stoccaggio: -10°C a +70°C
Specifiche tecniche:
Tipo
Max. spinta
per DL8 (N)
Autofrenanza
per DL8 (N)
Max. momento
torcente
(Nm)
Velocità a vuoto
load
(mm/s)
Ciclo di
lavoro
(%)
Passo pistone
(mm)
Lunghezza
corsa
(mm)
Dimensioni
d’installazione
(mm)
DL8
800
800
200
38
10
20
500
645
Misurazioni effettuate con centralina CBD4/CBD6S.
La dimensione d’installazione (colonna tutta chiusa) è di 645 mm +2/-2 mm ed una lunghezza corsa di 500 mm ±3 mm. E’ quindi possibile, con sistemi
standard, ottenere una regolazione del piano da 680 a 1180 mm. In questo modo è possibile lavorare sia seduti che in piedi.
Dimensioni DL8 standard
Grafici DL8 800N (pistone 20 mm) con CBD6S
2 x DL5 (carico uniforme) con CBD6S
40
35
[mm/s]
30
25
trasformatore 300W
20
trasformatore 200W
15
10
5
0
0
200
400
600
800
1000
1200
1400
1600
1800
[N]
3 x DL5 (carico uniforme) con CBD6S (300W)
40
35
[mm/s]
30
25
20
15
10
5
0
0
500
1000
1500
2000
2500
3000
[N]
4 x DL5 (carico uniforme) con CBD6S (300W)
40
35
[mm/s]
30
25
20
15
10
5
0
0
500
1000
1500
2000
[N]
2500
3000
3500
Grafici DL8 800N (pistone 20 mm) con CBD4
2 x DL8 (carico uniforme) con CBD4
40
35
30
[mm/s]
25
trasformatore 300W
20
trasformatore 200W
15
10
5
0
0
500
1000
1500
2000
[N]
3 x DL8 (carico uniforme) con CBD4
40
35
[mm/s]
30
25
20
15
10
5
0
0
500
1000
1500
2000
2500
3000
[N]
4 x DL8 (carico uniforme) con CBD4
40
35
[mm/s]
30
25
20
15
10
5
0
0
500
1000
1500
2000
2500
3000
3500
[N]
I grafici si riferiscono alla velocità della colonna DL8 con carico posizionato centralmente. Con carico decentrato, l’attrito nella colonna aumenta e di conseguenza la forza
di sollevamento si riduce.
DL6
Esempio d’ordine:
DL8 0 0 0 B 0 0 500 645
Dim. d’installazione
645 =
645 mm
Corsa
500 =
500 mm
Motore
0 = Standard
Standard
0 = Standard
Colore
A = Grigio (RAL 9006)
B = Nero (RAL 9005)
D = Bianco (RAL 9016)
Standard
0 = Standard
Spinotto
0 = Minifit a 6 fili
Pistone
0 = Passo 20 mm (Standard)
Tipo
DL8
Cavo motore:
L
I cavi motore devono essere ordinati separatamente.
Descrizione
L = Cavo motore nero 200 mm, PVC free
L = Cavo motore nero 500 mm, PVC free
L = Cavo motore nero 1000 mm, PVC free
L = Cavo motore nero 1550 mm, PVC free
L = Cavo motore nero 2000 mm, PVC free
L = Cavo motore nero 2500 mm, PVC free
