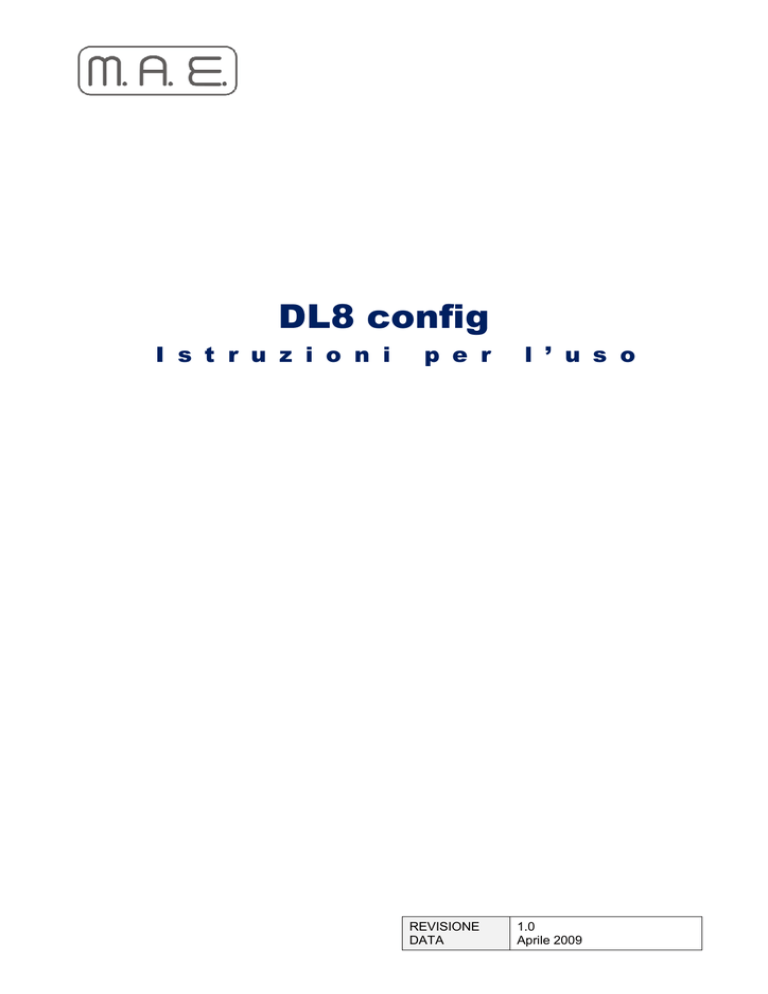

DL8 config

 DL8 config
I s t r u z i o n i
p e r
REVISIONE
DATA
l ’ u s o
1.0
Aprile 2009
Molisana Apparecchiature Elettroniche s.r.l.
Zona Industriale Fresilia - 86095 FROSOLONE (IS)
Per assistenza: www.forum.mae-srl.it o [email protected]
DL8config
INSTALLAZIONE DEI DRIVER
1. spegnere DL8;
2. collegare il cavo dati in dotazione al DL8 e ad una porta USB libera del PC (prendere nota della
porta utilizzata);
3. accendere DL8;
4. quando il PC rileva il data-logger e compare la finestra di “Installazione guidata nuovo hardware” per
“M.A.E. DL8 USB Interface”, selezionare “Installa da un elenco o percorso specifico” e premere
“Avanti>”;
5. usando il tasto “Sfoglia”, aprire la cartella “Driver” del CD e premere “Avanti>”;
6. se viene mostrato un avviso di compatibilità, fare click su “Continua”;
7. attendere il completamento dell'installazione e premere “Fine”.
N.B. Per evitare di dover istallare di nuovo il driver è consigliabile collegare DL8 sempre alla stessa porta
USB del PC.
MAE Molisana Apparecchiature Elettroniche srl ‐ www.mae‐srl.it Pagina 2/6
Molisana Apparecchiature Elettroniche s.r.l.
Zona Industriale Fresilia - 86095 FROSOLONE (IS)
Per assistenza: www.forum.mae-srl.it o [email protected]
DL8config
USO DEL PROGRAMMA DI CONFIGURAZIONE
L'utility consente di leggere e modificare la configurazione del data-logger e di scaricare in un file del PC i
dati registrati.
Quando il programma è in esecuzione e viene collegato alla porta USB del PC un DL8 già installato, questo
viene automaticamente riconosciuto e la sua configurazione è mostrata sullo schermo. La scritta “DL8 s.n
NNNN connesso” mostra il numero seriale (NNNN) del DL8 collegato.
Segue una descrizione delle informazioni mostrate e dei comandi che è possibile usare.
canali da registrare:
è possibile impostare un numero tra 1 e 8. Registrando un numero minore di canali si aumenta l'autonomia
del data-logger in termini di numero di misure.
destinatario SMS:
è valido solo per i modelli equipaggiati con modulo GSM. E' il numero del cellulare al quale saranno
indirizzati gli SMS di allarme. Lasciare vuota la casella equivale a disattivare la funzione di invio degli SMS.
Si consiglia di inserire il numero del destinatario solo al termine dell’installazione dell’apparecchiatura e,
comunque, dopo aver verificato che in base ai valori letti e alle soglie impostate non siano già presenti delle
condizioni di allarme.
intervallo di registrazione:
indica ogni quanto tempo viene effettuata una registrazione nella memoria interna di DL8. Le impostazioni
disponibili variano da 2 minuti a 24 ore.
MAE Molisana Apparecchiature Elettroniche srl ‐ www.mae‐srl.it Pagina 3/6
Molisana Apparecchiature Elettroniche s.r.l.
Zona Industriale Fresilia - 86095 FROSOLONE (IS)
Per assistenza: www.forum.mae-srl.it o [email protected]
DL8config
data e ora:
riporta data e ora conservate dal DL8. Se queste si discostano significativamente da quelle del PC in uso, il
testo appare in rosso ed è consigliabile aggiornare l’orologio interno del data-logger.
batteria:
mostra il livello di tensione corrente della batteria interna di DL8. Il valore appare in verde se la carica è
sufficiente per il normale funzionamento e in rosso se la tensione è troppo bassa e la batteria deve essere
ricaricata
registra batteria su canale n. 8:
se attivata, questa opzione consente di registrare la tensione della batteria interna del DL8 come se fosse un
segnale di campo. In tal caso i canali effettivamente disponibili si riducono a sette.
N.B. perché la registrazione sia effettiva bisogna impostare a 8 il numero di canali da registrare.
abilita ricezione dati:
quando si attiva questa opzione, viene mostrata la finestra di dati in tempo reale, che sarà aggiornata ogni
due secondi circa con i valori letti dai sensori collegati.
Nel riquadro “configurazione sensori” sono raggruppate la informazioni riguardanti i sensori collegati al datalogger:
MAE Molisana Apparecchiature Elettroniche srl ‐ www.mae‐srl.it Pagina 4/6
Molisana Apparecchiature Elettroniche s.r.l.
Zona Industriale Fresilia - 86095 FROSOLONE (IS)
Per assistenza: www.forum.mae-srl.it o [email protected]
DL8config
tipo:
selezionare per ogni canale il tipo di sensore effettivamente collegato ad esso. La corrispondenza tra quanto
indicato in configurazione ed il cablaggio realizzato in fase di installazione dei sensori è essenziale per la
lettura corretta delle grandezze misurate.
unità:
il campo non è direttamente modificabile. Riporta l’unità di misura appropriata per ogni tipo di sensore.
minimo:
rappresenta la soglia al disotto della quale viene inviata la segnalazione di allarme via SMS. Il valore
immesso sarà controllato in fase di scrittura della configurazione per assicurarne la validità nel campo di
misura del relativo sensore.
massimo:
rappresenta la soglia al disopra della quale viene inviata la segnalazione di allarme via SMS. Il valore
immesso sarà controllato in fase di scrittura della configurazione per assicurarne la validità nel campo di
misura del relativo sensore.
tolleranza:
è la quantità di cui deve diminuire un segnale, dopo aver generato un evento di allarme per superamento del
massimo, affinché l’allarme stesso sia riattivato e possa causare l’invio di altre segnalazioni.
E’ anche la quantità di cui deve aumentare un segnale, dopo aver generato un evento di allarme per
superamento del minimo, affinché l’allarme stesso sia riattivato.
Il valore immesso sarà controllato in fase di scrittura della configurazione per assicurarne la validità nel
campo di misura del relativo sensore.
MAE Molisana Apparecchiature Elettroniche srl ‐ www.mae‐srl.it Pagina 5/6
Molisana Apparecchiature Elettroniche s.r.l.
Zona Industriale Fresilia - 86095 FROSOLONE (IS)
Per assistenza: www.forum.mae-srl.it o [email protected]
DL8config
COMANDI
Leggi configurazione: legge la configurazione correntemente salvata nel DL8.
Salva configurazione: scrive la configurazione visualizzata (se priva di errori) nella memoria del DL8. La
configurazione salvata diviene immediatamente attiva.
Leggi data e ora: forza la lettura dell’orologio interno del data-logger.
Imposta data e ora: sincronizza l’orologio del DL8 con quello del PC. Assicurarsi che quest’ultimo si
aggiornato prima di inviare il comando.
Scarica dati registrati: trasferisce i dati memorizzati nel DL8 in un file del PC. Vengono richiesti il nome del
file e la sua collocazione. Al termine del trasferimento il file sarà visualizzato automaticamente. Il formato
interno del file è tsv (valori separati da tabulazioni). Tenere presente che il data-logger esegue le
registrazioni in modo circolare sempre sulla stessa regione di memoria, sovrascrivendo, quindi, i dati più
vecchi con quelli più recenti.
Cancella registrazioni: elimina dalla memoria di DL8 tutte le registrazioni precedentemente effettuate.
L’operazione non è reversibile, per cui verrà chiesta una conferma prima di inviare effettivamente il
comando.
La riga di informazioni nella parte inferiore della finestra riporta di volta in volta l’esito dell’ultimo comando
inviato.
MAE Molisana Apparecchiature Elettroniche srl ‐ www.mae‐srl.it Pagina 6/6
