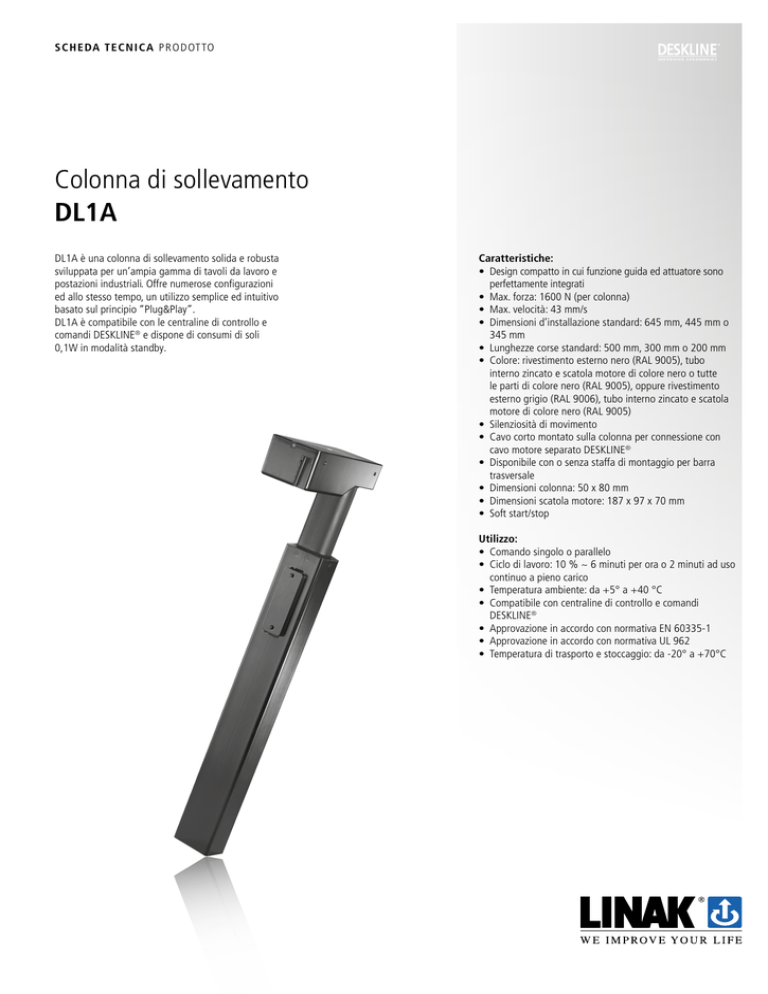

Colonna di sollevamento DL1A

SC HE DA T E CN I CA P R O D OT TO
Colonna di sollevamento
DL1A
DL1A è una colonna di sollevamento solida e robusta
sviluppata per un’ampia gamma di tavoli da lavoro e
postazioni industriali. Offre numerose configurazioni
ed allo stesso tempo, un utilizzo semplice ed intuitivo
basato sul principio “Plug&Play”. DL1A è compatibile con le centraline di controllo e
comandi DESKLINE® e dispone di consumi di soli
0,1W in modalità standby.
Caratteristiche:
• Design compatto in cui funzione guida ed attuatore sono
perfettamente integrati
• Max. forza: 1600 N (per colonna)
• Max. velocità: 43 mm/s
• Dimensioni d’installazione standard: 645 mm, 445 mm o
345 mm
• Lunghezze corse standard: 500 mm, 300 mm o 200 mm
• Colore: rivestimento esterno nero (RAL 9005), tubo
interno zincato e scatola motore di colore nero o tutte
le parti di colore nero (RAL 9005), oppure rivestimento
esterno grigio (RAL 9006), tubo interno zincato e scatola
motore di colore nero (RAL 9005)
• Silenziosità di movimento
• Cavo corto montato sulla colonna per connessione con
cavo motore separato DESKLINE®
• Disponibile con o senza staffa di montaggio per barra
trasversale
• Dimensioni colonna: 50 x 80 mm
• Dimensioni scatola motore: 187 x 97 x 70 mm
• Soft start/stop
Utilizzo:
• Comando singolo o parallelo
• Ciclo di lavoro: 10 % ~ 6 minuti per ora o 2 minuti ad uso
continuo a pieno carico
• Temperatura ambiente: da +5° a +40 °C
• Compatibile con centraline di controllo e comandi
DESKLINE®
• Approvazione in accordo con normativa EN 60335-1
• Approvazione in accordo con normativa UL 962
• Temperatura di trasporto e stoccaggio: da -20° a +70°C
Specifiche tecniche:
Tipo
Max. forza
per DL1A
Velocità a vuoto
[mm/s]
Ciclo di lavoro
[%]
Pistone
[mm]
DL1A
1600
43
10
15
Misurazioni effettuate con centralina CBD4.
Il sistema deve essere configurato prima del suo utilizzo.
Dimensioni [mm]:
+6
1145 - 2
590
+4
645 0
120
2 x M8
40
+1
80 0
100
17.5
4 x M6
58
145
36
187
8
34
+1
50 0
17.4
29.4
4 x M6
R5
46.5
45
°
70
63
97
2 x M6
17.5
157±5
LINAK A/S
DL1001E
Grafici velocità
Sistema con 2 colonne in parallelo:
50
45
40
35
[mm/s]
30
CBD6
25
CBD5
CBD4 200 W
CBD4 300 W
20
15
10
5
0
0N
800 N
1200 N
1600 N
2000 N
2400 N
2800 N
3200 N
Sistema con 3 colonne in parallelo:
50
45
40
35
[mm/s]
30
25
CBD4
20
15
10
5
0
0N
1200 N
1800 N
3000 N
3600 N
4200 N
4800 N
Sistema con 4 colonne in parallelo:
50
45
40
35
[mm/s]
30
25
CBD4
20
15
10
5
0
0N
1600 N
2400 N
3200 N
4000 N
4800 N
5600 N
DL1A
Esempio d’ordine:
DL1A 5 0 1 A 0 0 500 645
Dim. d’installazione 645 = 645 mm
445 = 445 mm
345 = 345 mm
Corsa
500 = 500 mm
300 = 300 mm
200 = 200 mm
Tipo motore
0 = Standard
Standard
0 = Standard
Colore
A
B
C
Tubo esterno
Nero
Nero
Grigio
Tubo interno
Zincato
Nero
Zincato
Scatola motore
Nera
Nera
Nera
Staffa di montaggio 0 = Nessuna
1 = 120 x 40 x 8 mm con 2 viti M8
Fori di fissaggio
0 = 6 x M6
Passo pistone
5 = 15 mm
Tipo
DL1A
Cavo motore:
XL
Codici articoli
0617102-0200 0617102-0500 0617102-1000 0617102-1550 0617110-2000 0617110-2500
Copyright © LINAK 2016.07 . MA M9-02-411-B . Chapter 5.1.2
I cavi motore devono essere ordinati separatamente.
Descrizione
L = Cavo motore nero 200 mm, PVC free
L = Cavo motore nero 500 mm, PVC free
L = Cavo motore nero 1000 mm, PVC free
L = Cavo motore nero 1550 mm, PVC free
L = Cavo motore nero 2000 mm, PVC free
L = Cavo motore nero 2500 mm, PVC free
LINAK si riserva il diritto di apportare modifiche senza preavviso.
E’ responsabilità dell’utilizzatore di verificare la compatibilità dei prodotti LINAK con
l’applicazione prevista. LINAK provvederà a sostituire/riparare i prodotti difettosi coperti da
garanzia se prontamente resi.
Non si assumono ulteriori responsabilità.
LINAK ITALIA Srl
Via del Commercio, 27
20090 Buccinasco (MI)
T. 02 48 46 33 66
F. 02 48 46 82 52
[email protected]
www.linak.it
P E R I S T R U Z I O N I D I M O N T A G G I O E G U I D A D ’ U T I L I Z Z O , C O N S U LT A R E I L R E L A T I V O M A N U A L E D ’ U S O .
