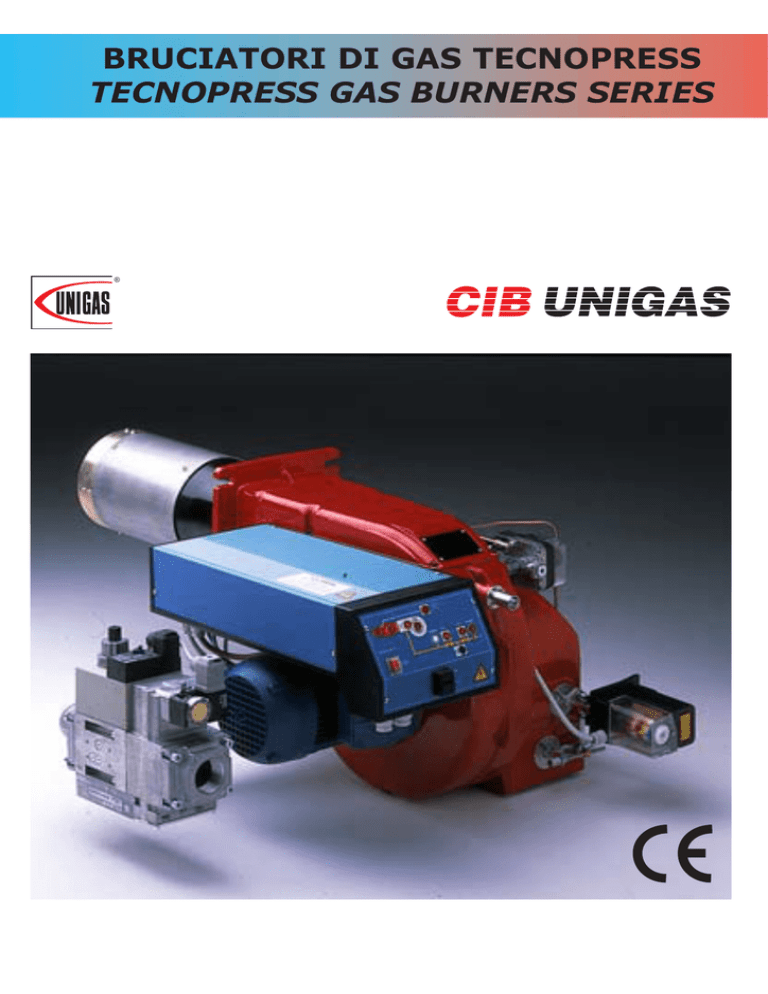

BRUCIATORI DI GAS TECNOPRESS TECNOPRESS GAS...The

BRUCIATORI DI GAS TECNOPRESS
TECNOPRESS GAS BURNERS SERIES
®
P20 - P30 - P45 - P50 - P60 - P65 - P72
I bruciatori della serie TECNOPRESS coprono un campo di
applicazione da 80 a 1650 kW e possono essere impiegati sia
su generatori di calore con camera di combustione in depressione sia in pressione.
La costante attenzione rivolta a soddisfare le diverse esigenze
di mercato in linea con le direttive comunitarie in termini di
sicurezza, rendimento ed impatto ambientale, ha spinto CIB
UNIGAS a sviluppare soluzioni tecniche innovative ed ecocompatibili presso il proprio laboratorio e centro ricerche.
In particolare, questa serie di bruciatori è la più ampia espressione della nostra esperienza maturata nel settore del gas. La
testa di combustione a campana è in grado di sviluppare fiamme del tipo a diffusione e quindi ad elevato potere
d'irraggiamento. Gli organi di regolazione e di taratura semplici
e pratici, la spiccata facilità di manutenzione e di rimozione dei
componenti e, non ultimo, l'elevato rapporto qualità-prezzo
rendono il nostro prodotto molto competitivo.
The TECNOPRESS series covers a firing range from 80 kW up to
1650 kW and can be installed on pressurized or negative combustion
chambers.
UNIGAS has always had a basis on research and reliability to satisfy
any request of the market whilst compling with the european directives
to achieve safety, efficiency and care for our environment; for this
reason we have developed new technical solutions in line with our
policy of eco-friendly energy generation.
Effective planning in the last thirty years has allowed us to develop a
high performance combustion head, systems designed for ease of
maintenance and the convenience in terms of price/quality ratio to
make our product very competitive indeed.
La calotta facilmente
asportabile facilita
gli interventi di
manutenzione
2
The removal of the top
cover allows easy
operations in case
of maintenance
CIB UNIGAS - Bruciatori di gas serie TECNOPRESS
DATI TECNICI
Tutti i modelli della serie TECNOPRESS possono essere dotati
dei seguenti tipi di regolazione:
• TN: tutto-niente, fino a 860 kW
• AB: alta-bassa fiamma, fino a 1650 kW
• MD: modulante, fino a 1650 kW
In quest’ultimo caso è opportuno indicare, in sede d’ordine, la
variabile da monitorare e la scala di temperatura o pressione
richiesta. I modulatori sono tutti ad azione P+I+D (Proporzionale + Integrale + Derivativa).
Tutte le versioni sono idonee all’impiego di metano; su richiesta sono disponibili versioni adatte a gas di città, g.p.l., propano
ed altri gas.
Il miglioramento del rendimento di combustione e della geometria di fiamma è garantito dalla possibilità di variare, in modo
preciso e semplice, il posizionamento della testa all’interno del
boccaglio; non solo, ma l’impiego di rinvii e levismi ad elevata
precisione meccanica consentono un’esatta regolazione in corrispondenza dei principali snodi operativi.
Un quadro elettrico di contenute dimensioni contiene le
apparecchiature di controllo e l’eventuale regolatore di pressione o temperatura; in particolare, l’impianto elettrico è costituito da un circuito stampato e da una serie di connettori
multipli di collegamento. In questo modo si facilitano le operazioni di cablaggio riducendo il rischio di errori di connessione
in caso di manutenzione.
Grazie agli accorgimenti tecnici sopra elencati, risultano alquanto
semplificati gli interventi di assistenza tecnica, effettuabili comodamente da una sola persona.
TECHNICAL DATA
All the models can be supplied for operations as follows:
• TN: ON/OFF, up to 860 kW.
• AB: HIGH/LOW flame, up to 1650 kW.
• MD: MODULATING, up to 1650 kW.
For modulating operation it is necessary to specify whether temperature or pressure operation is required and all modulating systems operate using a PID Controller (Proportional, Integral, Derivative).
The standard burner version is designed to fire on natural gas, but
a wide range of alternatives can be used, when specified by the
customer, including l.p.g., towns gas, propane and other fuels.
For efficient combustion and good mixing between gas and air,
the position of the combustion head can be altered backwards and
forwards by means of a screw adjustment.
In addition, an adjustable cam driven by the modulating motor allows a smooth transition from low to high fire.
A small control panel contains the control box, the transformers
and any other electrical equipment including the pressure or temperature regulator; a circuit board with pre-wired plug connections,
inside the control panel, ensures correct wiring in case of maintenance or replacement.
Servocomando per il controllo del rapporto aria/gas tramite
camma a profilo variabile
The adjustable cam driven by the modulating motor for the smooth
transition low/high fire
Particolare del levismo di regolazione portata aria/gas
Lever group for air/gas ratio calibration
CIB UNIGAS - Gas burners TECNOPRESS series
3
P20 - P30
TECNOPRESS
La gamma di potenzialità è compresa tra 80 e 350 kW e come
l'intera serie di bruciatori TECNOPRESS, è dotata di una
carenatura in pressofusione di alluminio che ospita un ventilatore di tipo centrifugo. La ventola viene azionata da un motore
elettrico monofase da 0,37 kW.
Il convogliatore dell'aria comburente è stato progettato in modo
da ottimizzare le prestazioni del circuito di aspirazione consentendo un efficace funzionamento del bruciatore anche su
caldaie con elevata contropressione. Il sistema di aspirazione
viene inoltre corredato di una rete di protezione contro l'introduzione di corpi estranei.
4
These burners are rated from 80 kW to 350 kW and comprises an
aluminium die-casting which includes the centrifugal air fan driven
by a single phase-motor (0,37kW).
The air inlet box has been designed to optimize the combustion
performance, even with high back pressure in the combustion chamber.
A grill on the air inlet prevents any foreign object larger than 12
mm being drawn into the fan.
Tipo
Modello
Potenzialità
Alimentazione elettrica
Motore
Attacchi gas
Regolazione
Type
Model
Output
Power supply
Motor
Gas connection
Operation
kW min.
kW max.
50 Hz
2800 rpm kW
DN
P20
M-.TN.x.xx.A.0.25
80
230
230V 2N ac
0,37
25
TN
P20
M-.TN.x.xx.A.0.40
80
280
230V 2N ac
0,37
40
TN
P30
M-.TN.x.xx.A.0.40
150
350
230V 2N ac
0,37
40
TN
P20
M-.xx.x.xx.A.0.25
85
230
230V 2N ac
0,37
25
AB-PR-MD
P20
M-.xx.x.xx.A.0.40
85
280
230V 2N ac
0,37
40
AB-PR-MD
P30
M-.xx.x.xx.A.0.40
65
350
230V 2N ac
0,37
40
AB-PR-MD
CIB UNIGAS - Bruciatori di gas serie TECNOPRESS
P45 - P50 - P60
TECNOPRESS
La potenzialità di questi modelli abbraccia un campo tra 240 e
860 kW.
Qualora non vi siano particolari esigenze, la configurazione del
tipo tutto-niente consente, anche a questo livello di applicazione, di mantenere una specifica regolazione della portata del
gas.
Comunemente agli altri modelli della serie TECNOPRESS, questi
bruciatori sono predisposti per l'impiego di boccagli standard
o lunghi. Qualora fosse richiesto un boccaglio inferiore allo
standard è possibile l'uso di distanziali per l'adeguamento del
grado di introduzione del boccaglio in camera di combustione.
A partire dal modello P50, tutti i bruciatori sono alimentati
con corrente alternata trifase.
The burner output covers a range between 240 kW and 860 kW.
The TN operation for this models gives a fixed firing rate or gas flow.
As with the other models of the TECNOPRESS series, these burners
are arranged to use standard or long blast tubes.
If the blast tube is required shorter than the standard one, a spacer
is available to adjust the insertion length into the combustion chamber.
Starting from the P50 all the burners are fitted with a three-phase
motor.
Tipo
Modello
Potenzialità
Alimentazione elettrica
Motore
Attacchi gas
Regolazione
Type
Model
Output
Power supply
Motor
Gas connection
Operation
2800 rpm kW
DN
kW min.
kW max.
50 Hz
P45
M-.TN.x.xx.A.0.xx
240
520
230V 2N ac
0,62
40-50
TN
P45
M-.xx.x.xx.A.0.xx
145
520
230V 2N ac
0,62
40-50
AB-PR-MD
P50
M-.TN.x.xx.A.0.xx
350
523
230/400V 3N ac
1,1
40
TN
P50
M-.TN.x.xx.A.0.xx
350
860
230/400V 3N ac
1,1
50-65
TN
P60
M-.xx.x.xx.A.0.xx
160
523
230/400V 3N ac
1,1
40
AB-PR-MD
P60
M-.xx.x.xx.A.0.xx
160
800
230/400V 3N ac
1,1
50-65
AB-PR-MD
CIB UNIGAS - Gas burners TECNOPRESS series
5
P65 - P72
TECNOPRESS
Dotati esclusivamente di regolazione bistadio, progressiva o
modulante, questi modelli utilizzano un servocomando elettrico per il controllo del rapporto aria/gas agendo contemporaneamente sulla serranda dell'aria e la farfalla del gas mediante
una camma a profilo variabile (solo modelli progressivi o modulanti).
Il passaggio dal minimo al massimo carico avviene in modo
proporzionale e continuo (esclusi modelli monostadio e bistadio),
mantenendo lineare il rapporto aria/gas in fase di combustione.
Il pannello di controllo è dotato, come per tutti i bruciatori
della serie, di un quadro sinottico che illustra le diverse funzioni in atto e le eventuali anomalie al sistema.
These models operate using a high-low, progressive or modulating
drive motor to regulate the air/gas ratio by means of an air damper
and gas butterfly valve linked to an adjustable cam (progressive and
fully modulating versions only).
This system allows for a smooth transition between low and high fire
(excluded single stage and hi-lo flame versions), maintaining this correct
fuel/air ratio at all times.
The control panel face is printed with a mimic diagram complete with
lamps to show the sequential stages of the burner operation.
Particolare della rampa gas con
stabilizzatore di pressione
Gas train with pressure governor
Tipo
Modello
Type
Model
P65
6
M-.xx.x.xx.A.0.xx
Potenzialità
Alimentazione elettrica
Output
Motore
Attacchi gas
Regolazione
Operation
Power supply
Motor
Gas connection
kW min.
kW max.
50 Hz
2800 rpm kW
DN
270
970
230/400V 3N ac
1,5
50-65
AB-PR-MD
P72
M-.xx.x.xx.A.0.xx
300
1.200
230/400V 3N ac
2,2
50-65-80
AB-PR-MD
P72
M-.xx.x.xx.A.1.xx
300
1650
230/400V 3N ac
2,2
50-65-80
AB-PR-MD
CIB UNIGAS - Bruciatori di gas serie TECNOPRESS
CONTROPRESSIONE IN
CAMERA DI COMBUSTIONE mbar
BACK PRESSURE IN
COMBUSTION CHAMBER mbar
CONTROPRESSIONE IN
CAMERA DI COMBUSTIONE mbar
BACK PRESSURE IN
COMBUSTION CHAMBER mbar
CONTROPRESSIONE IN
CAMERA DI COMBUSTIONE mbar
BACK PRESSURE IN
COMBUSTION CHAMBER mbar
CONTROPRESSIONE IN
CAMERA DI COMBUSTIONE mbar
BACK PRESSURE IN
COMBUSTION CHAMBER mbar
CAMPI DI LAVORO
PERFORMANCE CURVES
P20...0.25
P20...0.40
8
8
7
6
7
6
TN
5
AB
TN
5
4
3
4
3
2
1
2
1
AB
0
0
40
60
50
80 100 120 140 160 180 200 220 240 260 280
90
130
170
210
250
290
kW
kW
P30...0.40
P45...0.40-50
7
8
6
7
6
5
AB
4
TN
AB
5
TN
4
3
3
2
2
1
1
0
0
40
80
120
160
200 240
280
320 360
400
0
120 160 200 240 280 320 360 400 440 480 520 560
kW
P50
8
7
6
5
4
3
2
1
0
300
M-.TN...0.50-65
M-.TN...0.40
400
500
600
700
800
900
kW
8
7
6
5
4
3
2
1
0
-1
-2
100
P60
M-.xx...0.40
200
300
400
M-.xx...0.50-65
500
600
700
800
900
kW
P65
9
8
7
6
5
4
3
2
1
0
200
kW
P72
14
12
10
M-.xx...0.50-65
M-.xx...1.xx
8
6
M-.xx...0.xx
4
2
0
-2
300
400
500
600
700
800
900
1000
0
200
400
kW
600
800 1000 1200 1400 1600 1800
kW
È disponibile a richiesta il programma di calcolo per la scelta del bruciatore.
On request is available the software for the choice of burner.
CIB UNIGAS - Gas burners TECNOPRESS series
7
Pressione gas in rete mbar
Gas pressure in the network mbar
Pressione gas in rete mbar
Gas pressure in the network mbar
Pressione gas in rete mbar
Gas pressure in the network mbar
CURVE PRESSIONE-PORTATA
32
P20...0.25
28
24
P20...0.40
20
16
12
P30...0.40
8
4
0
4
8
12
16
20
24
28
32
36
40
26
24
22
20
18
16
14
12
10
8
6
4
2
0
44
P45...0.40
P45...0.50
20
24
28
32
36
40
25
44
48
52
60
30
P50/60...0.40
25
20
P65...0.50
20
P50/60...0.50
15
56
Portata - Rate Stm3/h
Portata - Rate Stm3/h
15
P65...0.65
10
10
P50/60...0.65
5
5
0
0
20
30
40
50
60
70
80
20
90
30
40
50
60
70
50
80
90
100
110
120
Portata - Rate Stm3/h
Portata - Rate Stm3/h
80
P72...0.50
40
P72...1.50
70
60
50
30
40
20
P72...0.65
P72...0.80
10
0
30
P72...1.65
20
P72...1.80
10
0
20
40
60
80
100
120
140
160
20
70
120
Portata - Rate Stm3/h
Burner model identification
Tipo: P20 - Modello:
(1)
Type: P20 - Model:
(1)
M-. AB. S. IT. A. 0. 40
(2) (3) (4) (5) (6) (7) (8)
170
220
Portata - Rate Stm3/h
Chiave di lettura sigle bruciatori
(1) BRUCIATORE TIPO
(2) COMBUSTIBILE M - Gas Naturale
(3) REGOLAZIONE TN - Monostadio
AB - Bistadio
PR - Progressivo
MD - Modulante
(4) BOCCAGLIO
S - Standard
L - Lungo
(5) PAESE DI DESTINAZIONE
IT - Italia
(6) VERSIONI SPECIALI
A - Standard
(7) EQUIPAGGIAMENTO
0 - 2 Valvole
1 - 2 Valvole + controllo di tenuta
(optional per potenze < 1200 kW)
(8) DIAMETRO RAMPA
25 = Rp1; 40 = Rp11/4; Rp2 = 2”;
65 = DN65; 80 = DN80
8
RATE-PRESSURE CURVES
M-. AB. S. IT. A. 0. 40
(2) (3) (4) (5) (6) (7) (8)
(1) BURNER TYPE
(2) FUEL
(3) OPERATION
(4)
(5)
(6)
(7)
(8)
M - Natural gas
TN - Single stage
AB - Double stage
PR - Progressive
MD - Fully modulating
BLAST TUBE
S - Standard
L - Long
DESTINATION COUNTRY
IT - Italy (see data plate)
SPECIAL VERSIONS
A - Standard
EQUIPMENT
0 - 2 Valves
1 - 2 Valves + leakage control device
(optional if output < 1200 kW)
GAS TRAIN SIZE 25 = Rp1; 40 = Rp11/4; Rp2 = 2”;
65 = DN65; 80 = DN80
CIB UNIGAS - Bruciatori di gas serie TECNOPRESS
RAMPE GAS
GAS TRAINS
Legenda
Key
1
2
3
4
5
6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Rubinetto manuale di intercettazione
Giunto antivibrante
Valvola doppia VGD
Valvola gas con stabilizzatore di pressione SKP20
Gruppo Multibloc completo
Controllo di tenuta (optional per potenze
> 1200 kW)
Valvola gas con stabilizzatore incorporato
Bruciatore
Filtro gas
Pressostato gas di minima
Presa di pressione
Valvola gas SKP10
Elettrovalvola ad apertura rapida
Elettrovalvola ad apertura lenta
Valvola doppia DMV-DLE
Stabilizzatore di pressione
Installatore
Installer
2
7
8
9
10
11
12
13
14
15
16
Costruttore
Manufacturer
10
1
Manual cock
Bellow joint
Twin valve VGD
Gas valve with SKP20 pressure governor
Multibloc valves group
Leakage control device (optional if output
> 1200 kW
Gav valve with governor
Burner
Gas filter
Minimum gas pressure switch
Pressure gauge
Gas valve SKP10
Quick opening solenoid valve
Slow opening solenoid valve
Twin valve DMV-DLE
Pressure governor
11
9
7
8
5
13
11
11
6
13
10
1
2
11
9
4
8
11
11
6
10
1
2
11
9
12
4
3
8
11
11
6
10
1
2
11
9
13
14
16
11
8
11
6
CIB UNIGAS - Gas burners TECNOPRESS series
15
9
DIMENSIONI DI INGOMBRO
P20 - P30 - P45 - P50 - P65
P60 - P72 M....50
P60 - P72 M....65 - 80
10
CIB UNIGAS - Bruciatori di gas serie TECNOPRESS
OVERALL DIMENSIONS
Dima di foratura piastra caldaia
Boiler plate drilling template
Tipo
Type
Modello
A
Model
B
BL
C
CL
D
E
F
G
K
J
L
M
N
U
V
W
Z
P20
M-….0.25/40
555
210
295
765
850
510
200
710
126
290
178
360 M10
370
155
155
220
160
P30
M-…..0.40
555
230
330
785
885
510
200
710
144
290
178
360 M10
370
155
155
220
160
P45
M-....40/50
660
255
355
915 1015 640
250
890
144
350
210
460 M10
450
215
190
287
200
P50
M-....40/50/65
660
345
435 1005 1095 640
250
890
184
350
210
460 M10
460
215
190
287
200
P65
M-....50/65
825
325
415 1150 1240 750
350 1060 184
375
230
460 M10
450
233
233
330
250
Tipo
Type
Modello
A
Model
B
BL
C
CL
D
E
F
G
K
J
L
N
M
R
U
V
W
Z
P60
M-.AB.x.xx.A.0.40
665
350
440 1015 1105 500
260
760
184
350
210
450
445 M10
579
215
190
287
200
P60
M-.PR/MD...0.40
735
350
440 1085 1175 500
320
820
184
350
210
450
445 M10
635
215
190
287
200
P60
M-.AB.x.xx.A.0.50
665
350
440 1015 1105 500
260
760
184
350
210
450
445 M10
275
215
190
287
200
P60
M-.PR/MD...0.50
735
350
440 1085 1175 500
320
820
184
350
210
450
445 M10
635
215
190
287
200
P60
M-.AB.x.xx.A.0.65
665
350
440 1015 1285 685
260
945
184
420
250
540
845 M10
635
215
190
287
200
P60
M-.PR/MD...A.0.65
735
350
440 1085 1285 685
320 1005 184
420
250
540
845 M10
635
215
190
287
200
Tipo
Type
Modello
Model
A
B
BL
C
CL
D
E
F
G
885
K
J
L
M
N
R
Y
U
V
W
Z
P72
M-.AB.x.xx.A.0.50
725
385
495 1110 1220 580
305
235
375
230
525 M10 455
675
565
233
233
330
250
P72
M-.AB.x.xx.A.1.50
725
385
495 1110 1220 705
305 1010 235
375
230
525 M10 455
675
565
233
233
330
250
P72
M-.PR/MD…A.0.50
795
385
495 1180 1290 580
340
235
375
230
525 M10 455
790
565
233
233
330
250
P72
M-.PR/MD...A.1.50
795
385
495 1180 1290 705
340 1045 235
375
230
525 M10 455
790
565
233
233
330
250
P72
M-.AB.x.xx.A.0.65
725
385
495 1515 1625 710
305 1015 235
375
265
560 M10 1130 675 1010 233
233
330
250
P72
M-.AB.x.xx.A.1.65
725
385
495 1515 1625 810
305 1115 235
375
265
560 M10 1130 675 1010 233
233
330
250
P72
M-.PR/MD…A.0.65
795
385
495 1515 1625 710
340 1050 235
375
265
560 M10 1130 790 1010 233
233
330
250
P72
M-.PR/MD...A.1.65
795
385
495 1515 1625 810
340 1150 235
375
265
560 M10 1130 790 1010 233
233
330
250
P72
M-.AB.x.xx.A.0.80
725
385
495 1550 1660 725
305 1030 235
375
265
560 M10 1165 675 1045 233
233
330
250
P72
M-.AB.x.xx.A.1.80
725
385
495 1550 1660 825
305 1130 235
375
265
560 M10 1165 675 1045 233
233
330
250
P72
M-.PR/MD...A.0.80
795
385
495 1550 1660 725
340 1065 235
375
265
560 M10 1165 790 1045 233
233
330
250
P72
M-.PR/MD...A.1.80
795
385
495 1550 1660 825
340 1165 235
375
265
560 M10 1165 790 1045 233
233
330
250
CIB UNIGAS - Gas burners TECNOPRESS series
920
11
Via C. Colombo, 9 - 35011 Campodarsego (PD) Italy
Tel. +39-049-9200944 - Fax +39-049-9200945/9201269
Internet: www.cibunigas.it - E-mail: [email protected]
M02914PB Rev. 1 01-03 Grafiche Callegaro - Vigonza (PD)
®
