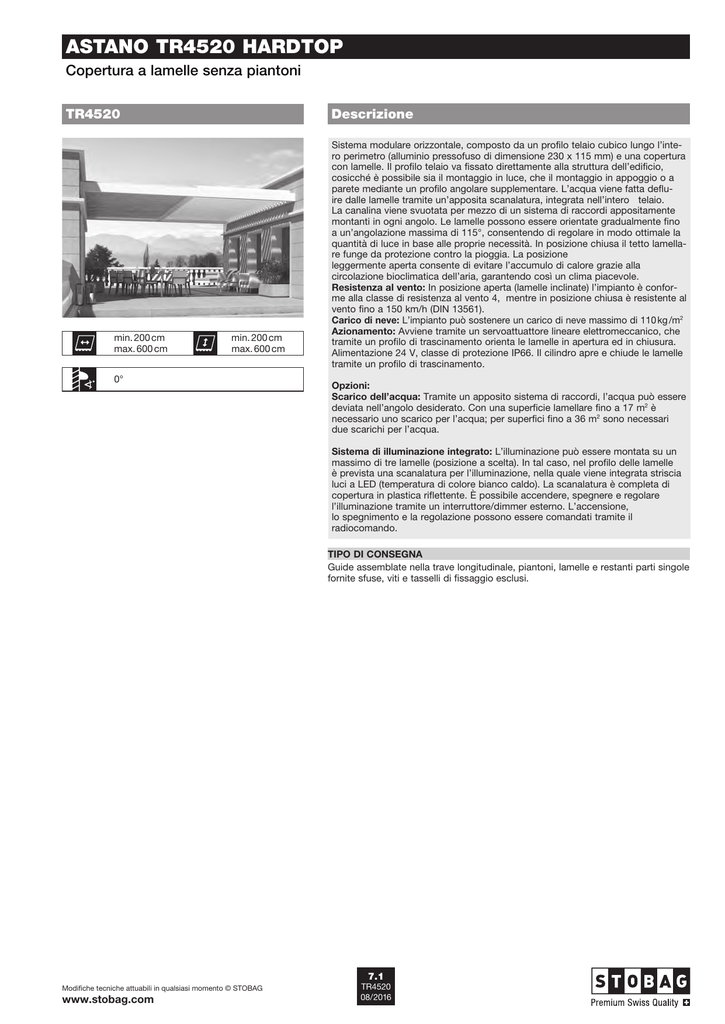

ASTANO TR4520 hARdTOp

ASTANO TR4520 hardtop
Copertura a lamelle senza piantoni
Descrizione
Beschreibung
TR4520
min. 200 cm
max. 600 cm
0°
min. 200 cm
max. 600 cm
Sistema modulare orizzontale, composto da un profilo telaio cubico lungo l’intero perimetro (alluminio pressofuso di dimensione 230 x 115 mm) e una copertura
con lamelle. Il profilo telaio va fissato direttamente alla struttura dell’edificio,
cosicché è possibile sia il montaggio in luce, che il montaggio in appoggio o a
parete mediante un profilo angolare supplementare. L’acqua viene fatta defluire dalle lamelle tramite un’apposita scanalatura, integrata nell’intero telaio.
La canalina viene svuotata per mezzo di un sistema di raccordi appositamente
montanti in ogni angolo. Le lamelle possono essere orientate gradualmente fino
a un’angolazione massima di 115°, consentendo di regolare in modo ottimale la
quantità di luce in base alle proprie necessità. In posizione chiusa il tetto lamellare funge da protezione contro la pioggia. La posizione
leggermente aperta consente di evitare l’accumulo di calore grazie alla
circolazione bioclimatica dell’aria, garantendo così un clima piacevole.
Resistenza al vento: In posizione aperta (lamelle inclinate) l’impianto è conforme alla classe di resistenza al vento 4, mentre in posizione chiusa è resistente al
vento fino a 150 km/h (DIN 13561).
Carico di neve: L’impianto può sostenere un carico di neve massimo di 110 kg /m2
Azionamento: Avviene tramite un servoattuattore lineare elettromeccanico, che
tramite un profilo di trascinamento orienta le lamelle in apertura ed in chiusura.
Alimentazione 24 V, classe di protezione IP66. Il cilindro apre e c
­ hiude le lamelle
tramite un profilo di trascinamento.
Opzioni:
Scarico dell’acqua: Tramite un apposito sistema di raccordi, l’acqua può essere
deviata nell’angolo desiderato. Con una superficie lamellare fino a 17 m2 è
necessario uno scarico per l’acqua; per superfici fino a 36 m2 sono necessari
due scarichi per l’acqua.
Sistema di illuminazione integrato: L’illuminazione può essere montata su un
­massimo di tre lamelle (posizione a scelta). In tal caso, nel profilo delle lamelle
è prevista una scanalatura per l’illuminazione, nella quale viene integrata striscia
luci a LED (temperatura di colore bianco caldo). La scanalatura è completa di
copertura in plastica riflettente. È possibile accendere, spegnere e r­egolare
l’illuminazione tramite un interruttore/dimmer esterno. L’accensione,
lo spegnimento e la regolazione possono essere comandati tramite il
radio­comando.
Tipo di consegna
Guide assemblate nella trave longitudinale, piantoni, lamelle e restanti parti singole
fornite sfuse, viti e tasselli di fissaggio esclusi.
7.1
Modifiche tecniche attuabili in qualsiasi momento © STOBAG
www.stobag.com
TR4520
08/2016
ASTANO TR4520 hardtop
Copertura a lamelle senza piantoni
TR4520
Posizione laterale senza piantone
4
4
C
D
D
C
3
1
B
A
3
1
A
2
B
2
TR4520
Vista B / D
230
130
min. 2000
max. 6000
A / C = Larghezza totale
B / D = Lunghezza totale
7.2
TR4520
08/2016
Modifiche tecniche attuabili in qualsiasi momento © STOBAG
www.stobag.com
ASTANO TR4520 hardtop
Copertura a lamelle senza piantoni
TR4520
Vista A / C
Modulo semplice
min. 2000
max. 4000
230
130
57
Moduli accoppiati
min. 4001
max. 6000
230
130
57
TP6500
57
Sezione A - C
Lamelle chiuse (0 gradi)
C
A
Lamelle aperte (45 gradi)
C
A
Apertura massima delle lamelle (115 gradi)
C
A
7.3
Modifiche tecniche attuabili in qualsiasi momento © STOBAG
www.stobag.com
TR4520
08/2016
ASTANO TR4520 hardtop
Copertura a lamelle senza piantoni
TR4520
Posizione sistema di azionamento
D
C
A
B
Posizione possibile M1 / M2 / M3 / M4
TR4520
Posizione sistema di azionamento
D
C
A
B
Posizione possibile M1 / M2 / M3 / M4
A / C = Larghezza totale
B / D = Lunghezza totale
7.4
TR4520
08/2016
Modifiche tecniche attuabili in qualsiasi momento © STOBAG
www.stobag.com
ASTANO TR4520 hardtop
Copertura a lamelle senza piantoni
TR4520
Illuminazione canalina dell’acqua SL300
diretto
indiretto
TR4520
Illuminazione a LED SL315 - SL360
Sporgenza totale =
Lunghezza illuminazione a LED =
SL315
2 x 12W = 24W
SL320
2 x 16W = 32W
SL325
2 x 20W = 40W
SL330
2 x 24W = 48W
SL335
2 x 28W = 56W
SL340
2 x 32W = 64W
SL345
2 x 36W = 72W
SL350
2 x 40W = 80W
SL355
2 x 44W = 88W
200
250
300
350
400
450
500
550
600 cm
150
200
250
300
350
400
450
500
550 cm
12W
12W
16W
16W
20W
20W
24W
24W
28W
28W
32W
32W
36W
36W
40W
40W
44W
44W
7.11
Modifiche tecniche attuabili in qualsiasi momento © STOBAG
www.stobag.com
TR4520
08/2016
ASTANO TR4520 hardtop
Copertura a lamelle senza piantoni
Esploso
TR4520
TP308
TP311
TP312
TP328
TP309
TP305
TP304
TP329
TP306
TP325
TP315
TP710
TP324
TP323-3/1
TP302
TP301
TP323-3/1
TP318
TP710
TP303
TP310
TP321
TP317-2
TP323-4/2
P733
P734
P735
TP307
P730
P732
TR4520
7.12
TR4520
08/2016
Modifiche tecniche attuabili in qualsiasi momento © STOBAG
www.stobag.com
ASTANO TR4520 hardtop
Copertura a lamelle senza piantoni
TR4520
Catalogo parti sfuse
TP301
Kit supporto azionamento
pz.
TP302
Kit trascinatore
pz.
TP303
Profilo trascinatore
400 cm
600 cm
pz.
pz.
TP304
per TP312
Kit lamelle A2 con foratura
pz.
TP305
per TP311, TP312
Kit lamelle in plastica
pz.
TP306
per TP311
Kit lamelle A2 senza foratura
pz.
TP307
Kit raccordi raccolta acqua (con piantone)
pz.
TP307-1
Kit raccordi raccolta acqua (senza piantone)
pz.
TP308
Profilo di compensazione corto
400 cm
pz.
TP309
Profilo di compensazione lungo
400 cm
pz.
TP310
Profilo laterale con canalina dell’acqua
400 cm
500 cm
600 cm
pz.
pz.
pz.
TP311
Lamelle con luce
300 cm
400 cm
pz.
pz.
TP312
Lamelle senza luce
300 cm
400 cm
pz.
pz.
TP315
Profilo intermedio con canalina dell’acqua
400 cm
600 cm
pz.
pz.
TP317-2
Copertura angolare (Profilo di chiusura a parete)
225 mm
pz.
TP318
Profilo di collegamento con canalina dell’acqua
400 cm
500 cm
600 cm
pz.
pz.
pz.
TP320
Motoriduttori
pz.
TP321
per TP317-.
Kit di chiusura
pz.
TP323-3/1
per angolo 1 / 3
Kit raccordi angolari
pz.
TP323-4/2
per angolo 2 / 4
Kit raccordi angolari
pz.
Kit copertura azionamento
pz.
TP324
TP325
per TP315
Kit per profilo intermedio
pz.
TP328
per TP308
Kit copertura profilo di compensazione corto
pz.
TP329
per TP309
Kit copertura profilo di compensazione lungo
pz.
TP332
Kit blocco lamelle
pz.
TP333
Angolare di fissaggio (a soffitto, a parete)
TP710
per TP310
Profilo guida
TP727
per TP311
Profilo di chiusura in alluminio
P703
per P713
Staffe per tubo flessibile acqua
P713
Tubo flessibile acqua
P730
Tubo grondaia tetto
P731
per P730
500 cm
600 cm
300 cm
pz.
pz.
lm
pz.
lm
7.13
www.stobag.com
pz.
100 cm
200 cm
Staffa grondaia tetto 85°
Modifiche tecniche attuabili in qualsiasi momento © STOBAG
400 cm
500 cm
600 cm
TR4520
08/2016
pz.
pz.
pz.
