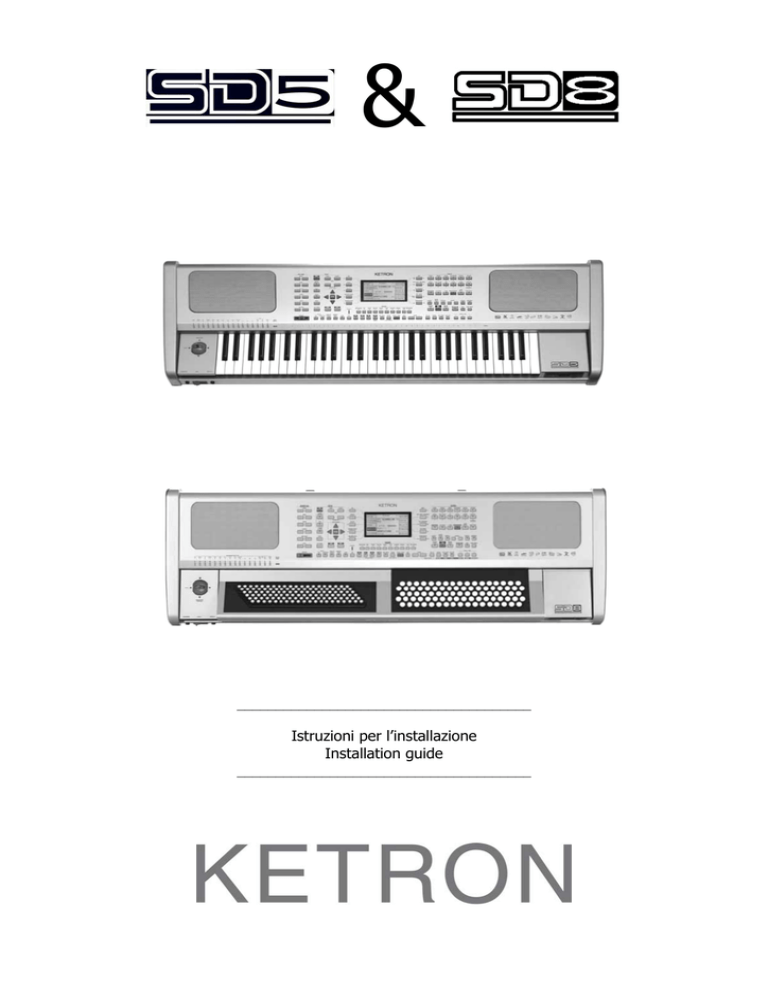

Istruzioni per l’installazione
Installation guide
______________________________________
KETRON SD5 & SD8
Istruzioni per l’apertura dello strumento
Instructions to open the instrument
Eseguire le operazioni adagiando lo strumento sopra un panno morbido per proteggere la
verniciatura da eventuali graffiature.
Rest the instrument on a soft cloth to avoid scratching the paintwork while the operations
are being accomplished.
SD5
SD8
A - Togliere le viti per l’apertura del
coperchio
- Remove the screws to release the cover
B - Non togliere viti per l’apertura dei box
altoparlanti
- Don’t remove speaker box screws
F - Non togliere le viti per l’apertura del
finetasto sinistro
- Don’t remove the screws to release the
left endkey
K – Togliere le viti del fissaggio della
tastiera per SD5 e del supporto delle
meccaniche per SD8
- Remove keyboard screws for the SD5
and support screws of the chromatic
keyboard
U - Togliere le viti per l’apertura del
finetasto destro
- Remove the screws to release the right
endkey
Dopo aver tolto le viti di fissaggio, alzare di qualche centimetro il coperchio.
After removing the screws carefully turn over while holding the edges of the instrument
and lift the cover a few centimetres.
SD5
SD8
Far scorrere indietro il coperchio fino a quando fuoriesce dalla tastiera ed alzare sul
davanti.
While holding the front edge up slide the cover back to clear the keyboard.
SD5
SD8
Ruotare il coperchio facendo attenzione a non sollecitare il cavo di collegamento con il
fondo.
Rimuovere la tastiera del SD5 scollegando le 3 piattine, per SD8 le piattine sono 2.
Rotate the cover taking care not to disconnect any of the cables connecting the 2 parts.
Remove the SD5 keyboard disconnecting the 3 flat cables.
On the SD8 the flat cables are only 2.
SD5
SD8
Prima di iniziare l'istallazione del kit provvedere al salvataggio dei propri dati
(Registrations, Programms, etc.) mentre per il salvataggio del contenuto dell’HD utilizzare
il driver “Disk to Fat Converter” disponibile sul nostro sito www.ketron.it
Before installing the kit, copy all files such as: Registrations, Programs, etc. In order to
save the content of the hard disk, download the software “Disk to Fat Converter” from our
web site www.ketron.it
Fig. 1
A
B
D
A
HD
Floppy
PB355
D
C
D
F
S1
Supportto
HD-VI
S2
B
C
S3
Dopo l'apertura dello strumento, rimuovere le parti indicate nella fig. 1:
 Controller PB355
 HD posizionato sotto il controller PB355
 Floppy disk driver
 Cavi contrassegnati con le lettere A-C-D-F
 Supporto HD e VI togliendo le viti indicate con S1-S2-S3
 Il cavo B va scollegato solo dal lato floppy
Remove the parts below indicated in the picture n. 1 after opening the instrument:
 Controller PB355
 HD under the controller PB355
 Controller PB355
 Floppy Disk Drive
 Flat cables A-C-D-F
 Screws S1-S2-S3 to remove HD & VI support
 Disconnect the flat cable B only from the floppy disk
Fig. 2
A
G
B
F
A
G
F
B
F
B
Collegare i cavi presenti nella scatola come segue (Fig. 2):
 Cavo schermato 6 vie A dal connettore JP3 del PB469 (USB & SD CARD READER) al
connettore CN1 del PB412 (Pannello Comandi).
 Cavo schermato 6 vie G dal connettore JP2 del PB469 (USB & SD CARD READER) al
connettore JP3 del PB430 (Generazione Suoni).
 Cavo piatto 26 vie F dal connettore J1 del PB469 (USB & SD CARD READER) al
connettore JP1 del PB343 (CPU).
 Cavo piatto 4 vie B precedentemente scollegato dal floppy al connettore J5 del
PB469 (USB & SD CARD READER).
Follow these instructions to carefully connect the cables included in the package (Fig. 2):
 Shielded cable 6 way A from connector JP3 of PB469 (USB & SD CARD READER) to
connector CN1 of PB412 (Control Panel).
 Shielded cable 6 way G from connector JP2 of the PB469 (USB & SD CARD
READER) to connector JP3 of PB430 (Sound Generation).
 Flat cable 26 way F from connector J1 of PB469 (USB & SD CARD READER) to
connector JP1 of PB343 (CPU).
 Flat cable 4 way B (previously disconnected from the floppy drive) to connector J5
of PB469 (USB & SD CARD READER).
Fissare il supporto USB & SD
CARD READER sul laterale usando
le viti tolte dal floppy (Fig. 3).
Install the USB & SD CARD
READER
in
place
of
the
floppydrive panel using the
original floppy drive screws (Fig.
3).
Fig. 3
S1
S2
S3
Fig. 4
Fissare il supportto HD e VI con le viti S1-S2-S3 (Fig. 4).
Collegare le 3 piattine precedentemente scollegate alla tastiera della SD5 (per SD8 sono 2)
e rimetterla in posizione corretta.
Chiudere lo strumento.
Reinstall the HD & VI support bracket with the same screws S1-S2-S3 (Fig. 4).
Connect the 3 flat cables of SD5 (previously disconnected to the keyboard), for SD8 are
only 2, and place in the correct position.
Close the instrument.
Terminato il montaggio del kit utilizzare una USB pen drive formattata FAT32, creare una
nuova cartella, nominarla “FLOPPY” e copiare i files del nuovo sistema operativo SD5 o
SD8 scaricabile dal nostro sito www.ketron.it e seguire le istruzione per il caricamento sulla
tastiera.
After installing the kit use a USB pen drive (formatted FAT32). Create a new folder
“FLOPPY” and copy the files of the new SD5 or SD8 O.S. which is downloadable from our
web site www.ketron.it and follow the instruction to load it onto the keyboard.
