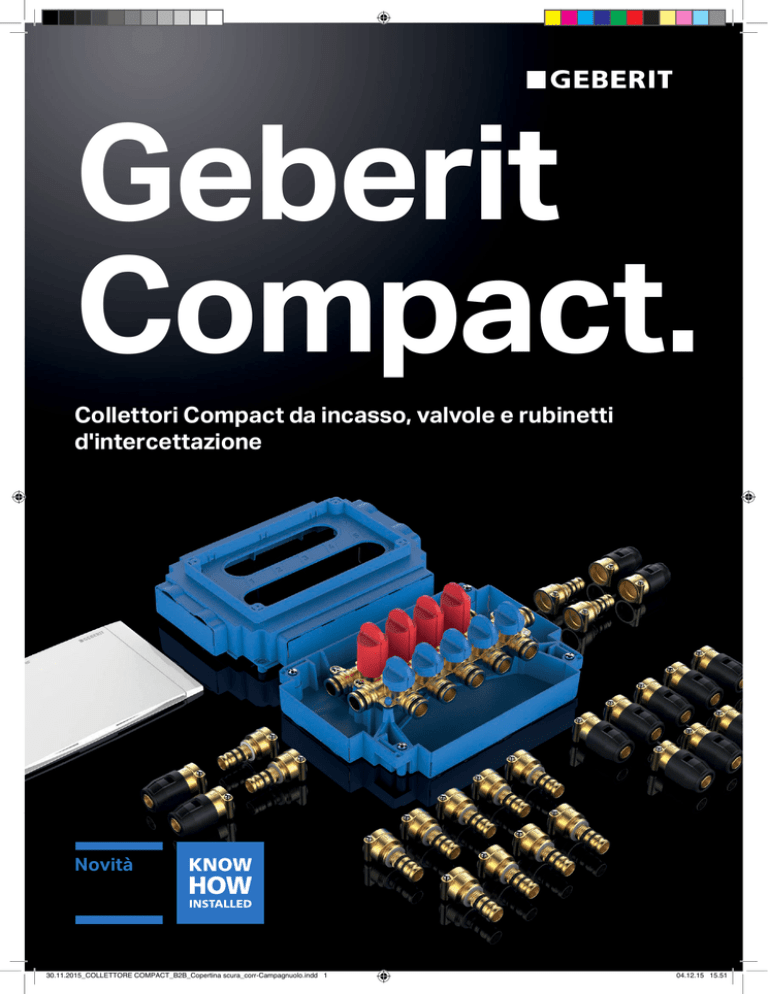

Geberit
Compact.
Collettori Compact da incasso, valvole e rubinetti
d'intercettazione
Novità
30.11.2015_COLLETTORE COMPACT_B2B_Copertina scura_corr-Campagnuolo.indd 1
04.12.15 15.51
2
30.11.2015_COLLETTORE COMPACT_B2B_Copertina scura_corr-Campagnuolo.indd 2
10.12.15 15.51
Al centro della distribuzione idrica.
I collettori Geberit Compact rappresentano il sistema ideale per la distribuzione e l'intercettazione dell'acqua
negli impianti sanitari domestici.
Possono essere installati senza compromettere l'estetica del bagno, infatti il particolare design delle placche di
copertura e le relative finiture rendono addirittura gradevole la loro presenza negli ambienti.
La compattezza dei componenti e
la semplicità di montaggio sono ottenute grazie alle scatole“sandwich”
che consentono un’installazione
sempre comoda e sicura.
I collettori Geberit si adattano perfettamente ai sistemi di tubazioni
Geberit Mepla e Geberit PushFit,
grazie alla compatibilità con le varie
gamme di raccordi.
3
10.12.2015_COLLETTORE COMPACT_B2B_DEFINITIVO STAMPA.indd 3
10.12.15 15.57
Collettore Geberit Compact
Multintercettazione.
Sistema di distribuzione e intercettazione
sanitaria per il massimo controllo.
Geberit Compact Multintercettazione, permette di centralizzare
un impianto per la distribuzione di
acqua sanitaria calda e fredda in
uno spazio ridottissimo. Dotatato
di un rubinetto d'intercettazione
per ogni uscita sia di acqua calda
che fredda per un controllo totale
dell'impianto.
La scatola sandwich e la tecnologia di connessione con spinotto
consentono di lavorare comodamente ed in completa sicurezza.
Le intercettazioni poste in ogni
uscita e la placca di copertura
apribile senza l'ausilio di utensili
rendono la soluzione facilmente
accessibile e adatta alle esigenze
dell’utente finale.
Il colletore è compatibile con i sistemi di tubazioni Geberit PushFit
e Geberit Mepla.
↓ Accessibilità e facilità di regolazione.
Dimensioni ridotte.
La scatola del collettore è di dimensioni ridotte: 18.2 x 26.1 cm e soprattutto
ha una profondità totale di 7 cm. Realizzata in materiale sintetico, agevola le
installazioni nella parete da 8 cm, protegge i collettori ed i raccordi da agenti
esterni e dal contatto diretto con la muratura. La scatola può essere fissata
alla muratura attraverso le staffe in dotazione.
Versatile.
La compattezza (soli 7 cm di larghezza) e la semplicità d'installazione rendono
il collettore Geberit Compact utilizzabile in qualsiasi situazione.
4
30.11.2015_COLLETTORE COMPACT_B2B_Copertina scura_corr-Campagnuolo.indd 4
04.12.15 15.51
← La praticità di questo collettore è la specularità, ovvero l'ingresso può
essere effettuato sia da destra che da sinistra.
I raccordi ad innesto sono facili da montare ed intuitivi nell’esecuzione. L’installazione potrà avvenire in entrata con raccordi d 20 e/o d 26
per Mepla e 20 e/o 25 per PushFit, in uscita verso le utenze con raccordi d 16 e/o d 20 per entrambi i sistemi.
← Le pratiche staffe di
fissaggio della scatola del
collettore
→ Partenze con tutti i tubi dello stesso diametro
→ Minor utilizzo di raccordi
→ Ottimizzazione assortimento (un solo tipo di
tubo)
→ Maggior semplicità di installazione
→ Maggior resa dell’impianto che, in ciascun ramo,
garantisce il medesimo flusso
5
30.11.2015_COLLETTORE COMPACT_B2B_Copertina scura_corr-Campagnuolo.indd 5
04.12.15 15.51
Geberit Compact
collettore da incasso.
Per il collegamento rapido all'impianto
di distribuzione idrosanitario con
Geberit Mepla e Geberit PushFit.
Il collettore Geberit Compact
facilita l’installazione per la
distribuzione dell’acqua calda e
dell’acqua fredda negli impianti
idrosanitari.
Cassetta e collettore sono il
fulcro centrale di un impianto di
distribuzione, a cui fanno capo
tutte le derivazioni che alimentano con acqua calda e fredda gli
apparecchi sanitari di un bagno
e/o di altre utenze come per
esempio la cucina.
Il collettore Geberit Compact è
stato ridisegnato anche nel suo
aspetto esterno, consentendo
l'installazione in qualsiasi ambiente senza comprometterne
l'estetica. L'unica parte visibile
è la placca di copertura che si
integra perfettamente con tutti i
tipi di finiture.
Completo.
Gli attacchi che si possono effettuare direttamente sul collettore Geberit Compact
sono 5 per l’acqua fredda e 4 per l’acqua
calda. Nello stesso spazio però è stata
aggiunta un'uscita con uno sdoppiatore
arrivando ad avere 6 partenze per acqua
fredda e 5 partenze per acqua calda. L’installazione potrà avvenire in entrata con
raccordi d 20 e/o d 26 per Mepla e 20 e/o
25 per PushFit, in uscita verso le utenze
con raccordi d 16 e/o d 20 per entrambi i
sistemi.
↓ Sezione del collettore inserito
nella muratura, con relative misure d'ingombro.
70 mm
13 mm
Tavolato da 8 cm
↓ Interno del collettore Geberit Compact.
6
30.11.2015_COLLETTORE COMPACT_B2B_Copertina scura_corr-Campagnuolo.indd 6
04.12.15 15.51
Doccia
Cucina
1
2
1
2
Bidet
3
3
Lavabo
4
WC
Lavatrice
5
6
4
↑ In fase di montaggio, l’identificazione del collegamento tra il circuito dell’acqua
calda (di colore rosso) ed il circuito dell’acqua fredda (blu), viene facilitata grazie ai
due circuiti ben distinti e separati. Ciò evita qualsiasi scambio di calore ed ottimizza
il corretto funzionamento del sistema.
→ Per l’assemblaggio del collettore con tutti i raccordi, sono necessarie poche operazioni.
→ Si inserisce il tubo nel raccordo.
→ Con Mepla si pressa la giunzione.
→ Si innesta il raccordo già collegato con il tubo al collettore.
→ 2 collettori in ottone
→ 2 rubinetti d'intercettazione integrati nel collettore
→ 1 protezione cantiere
→ 4 staffe di fissaggio a 90°
→ Set di viti e tasselli
7
30.11.2015_COLLETTORE COMPACT_B2B_Copertina scura_corr-Campagnuolo.indd 7
04.12.15 15.51
Rubinetti Duplex Compact.
Valvole d'intercettazione per impianti
sanitari.
Facilmente ispezionabili e di
rapida manutenzione.
Per chi installa impianti con sistema a “T”,
l’ideale è utilizzare il Duplex Compact che
integra all’interno del proprio box due
rubinetti d’intercettazione completamente
ispezionabili anche a distanza di tempo:
viene infatti consentita una facile e rapida
manutenzione e sostituzione delle parti
interne della valvola, che nel tempo potrebbero essere soggette ad usura. Anche
in questo caso, l’unica parte visibile all’interno del bagno, è la placca che si integra
perfettamente con l’ambiente circostante.
↑ Scatola del collettore con i due rubinetti.
↑ Interno di Geberit Duplex Compact.
↑ Scatola del collettore con placca di
copertura applicata.
↑ Con l'aggiunta degli sdoppiatori d'uscita Twin.
8
30.11.2015_COLLETTORE COMPACT_B2B_Copertina scura_corr-Campagnuolo.indd 8
04.12.15 15.51
↑ Distribuzione a T
Una soluzione improntata sulla praticità
↑ La nuova placca di copertura, disponibile nei colori bianco o cromato lucido, permette
un’accessibilità veloce alle valvole in caso di sostituzione dei componenti interni e una
facilità di manovra sulle valvole.
+1
360°
+1
+1
↑ Il raccordo sdoppiatore, utilizzabile con il collettore Compact e il rubinetto Duplex, ha la possibilità di aggiungere una o più connessioni in caso di necessità senza dover eseguire collegamenti
filettati. I vantaggi di questo nuovo raccordo sono evidenti: risparmio di spazio e velocità di
esecuzione.
9
30.11.2015_COLLETTORE COMPACT_B2B_Copertina scura_corr-Campagnuolo.indd 9
04.12.15 15.51
Valvole a sfera e rubinetti
d'intercettazione Geberit.
A completamento della gamma dei
sistemi di adduzione e riscaldamento
Geberit.
I rubinetti d'intercettazione e le
valvole a sfera recitano sicuramente un ruolo importante in un
impianto sanitario: è per questo
motivo che Geberit ha sviluppato
un'ampia gamma di rubinetti a
sfera. Grazie a questo è possibile
integrare in maniera eccellente i
sistemi Mepla, PushFit e Mapress.
Assortimento
L'assortimento comprende i diametri 16, 20,
26 e 32 mm per il sistema Mepla, diametro
16, 20 e 25 mm per il sistema PushFit. Per
i sistemi Mapress vengono proposte le
valvole fino al diametro 108 mm.
Collegamento a diversi sistemi
Le valvole possono avere il profilo Mepla
o Mapress già integrato direttamente sul
corpo. Ciò permette di collegarsi direttamente alla tubazione senza dover fare collegamenti intermedi filettati, aggiungendo
canapa o teflon. In alternativa possono
essere utilizzate valvole con attacco a spinotto a cui è possibile collegare i rispettivi
raccordi "click", utilizzati anche per fare i
collegamenti con il collettore Compact.
In questo modo si riduce l'assortimento,
risparmiando sui costi e aumentando la
flessibilità.
Nuove valvole a sfera
Tutte le valvole d’intercettazione presenti
nella gamma Geberit godono di una perfetta funzionalità nel tempo (Soft Turn), l’innovazione tecnologica e i nuovi materiali che
compongono il nuovo gruppo d’intercettazione garantiscono questa caratteristica.
Inoltre la particolare forma della sfera, con
il foro nella parte terminale, impedisce la
stagnazione dell'acqua con relativa proliferazione di germi e batteri, garantendo così
una pulizia e un'igiene assolute.
Facilmente ispezionabili e di
rapida manutenzione
I rubinetti a sfera sono incorporati nel
corpo del collettore e sono completamente ispezionabili anche a distanza di
tempo: viene infatti consentita una facile e
rapida manutenzione e sostituzione delle
parti interne della valvola, che nel tempo
potrebbero essere soggette ad usura.
Sfera in tecno polimero
Guarnizioni ad alta
resistenza all ‘usura
↑ Dettaglio delle nuove valvole a sfera.
10
30.11.2015_COLLETTORE COMPACT_B2B_Copertina scura_corr-Campagnuolo.indd 10
04.12.15 15.51
Rubinetti d'intercettazione e valvole.
I rubinetti d'intercettazione e le valvole per
Geberit Mepla e PushFit completano in
modo ideale la gamma di adduzione idrica.
La loro applicazione ad incasso è rapida
e facilitata dal meccanismo di serraggio
a spina mobile MeplaClick. Ciò permette
un rapido accoppiamento tra il corpo del
rubinetto e gli adattatori, anche dopo che
questi sono stati pressati sul tubo Geberit.
Una volta inseriti gli adattatori nel corpo
del rubinetto ed assicuratone l'aggancio con la spina di fissaggio, è possibile
comunque ruotare entrambi. La gamma
comprende diversi modelli di rubinetti: con
manopola, con cappuccio e con leva, ai
quali si abbinano gli adattatori per Geberit
Mepla o PushFit disponibili nei diametri 16,
20 e 26 mm.
La sostituzione dei componenti interni del
rubinetto (corpo sferico, guarnizioni) può
essere effettuata senza smontarlo.
↑ Rubinetto d'intercettazione Compact con
raccordo PushFit e Mepla.
Valvole per esigenze industriali
L'assortimento completo per il settore industriale prevede, oltre alle valvole a sfera
in acciaio inox in 3 pezzi, anche le relative
valvole di ritegno. Anche in questo caso
il grosso vantaggio è di poter intervenire
sulla sostituzione della sfera, lasciando
intatta la tubazione. L'assortimento varia
dal diametro 15 mm al 108 mm.
↓ Valvola di ritegno in 3 pezzi.
↑ Valvola a sfera in 3 pezzi in Acciaio Inox e
CuNiFe.
→ Velocità di montaggio
→ Facilità nella sostituzione dei componenti
interni (sfera, guarnizioni) senza dover
smontare la valvola
→ Profili Mepla, PushFit e Mapress integrati direttamente nel corpo valvola senza
giunzione intermedia con filetto
→ Valvole costruite in modo da evitare
qualsiasi ristagno d'acqua al loro interno
anche da chiuse
