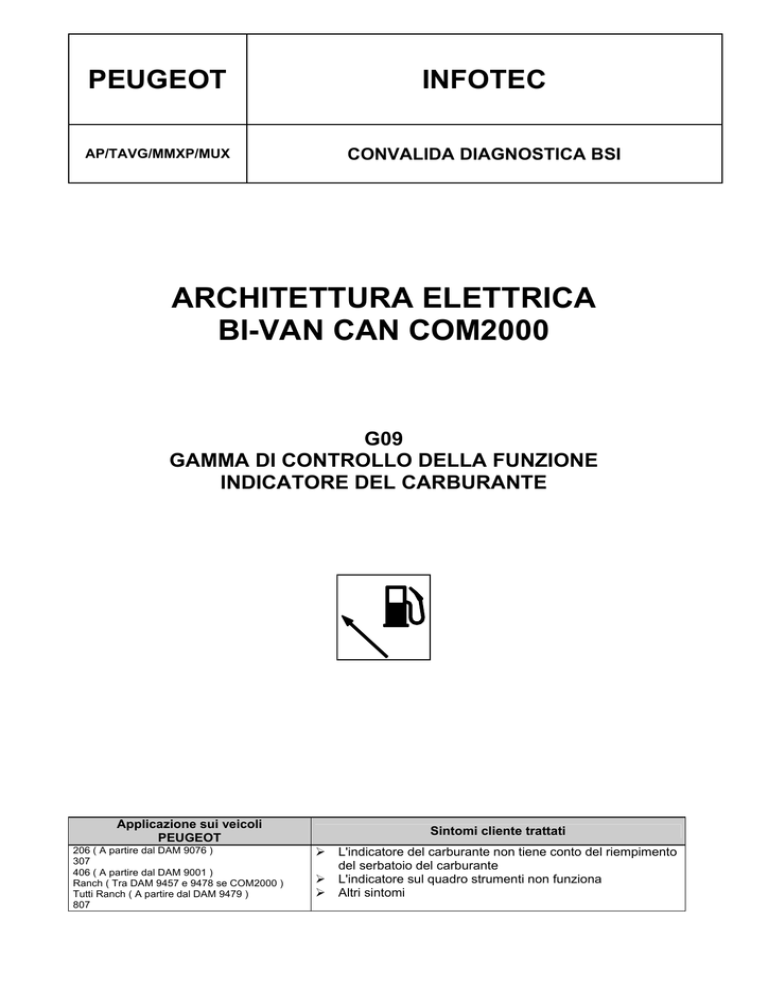

Gamma di controllo della funzione: indicatore di livello

PEUGEOT
INFOTEC
AP/TAVG/MMXP/MUX
CONVALIDA DIAGNOSTICA BSI
ARCHITETTURA ELETTRICA
BI-VAN CAN COM2000
G09
GAMMA DI CONTROLLO DELLA FUNZIONE
INDICATORE DEL CARBURANTE
Applicazione sui veicoli
PEUGEOT
206 ( A partire dal DAM 9076 )
307
406 ( A partire dal DAM 9001 )
Ranch ( Tra DAM 9457 e 9478 se COM2000 )
Tutti Ranch ( A partire dal DAM 9479 )
807
Sintomi cliente trattati
¾
¾
¾
L'indicatore del carburante non tiene conto del riempimento
del serbatoio del carburante
L'indicatore sul quadro strumenti non funziona
Altri sintomi
PEUGEOT
INFOTEC Convalida Diagnostica BSI
Storico delle modifiche del documento
Data
Versione
11/06/2004
22/06/2004
v1.0
v1.1
Descrizioni delle modifiche
Creazione del documento
La sinottica di controllo del modo degradato è soppressa, è stata sostituita da un avvertimento di
controlli preliminari
G09 – Gamma di diagnostica della funzione Indicatore del carburante
2
PEUGEOT
INFOTEC Convalida Diagnostica BSI
INDICE
1
OGGETTO.....................................................................................................................4
2
RIMBORSO GARANZIA ...............................................................................................4
3
RICHIAMO DELLA FUNZIONE E DELLA SUA ARCHITETTURA...............................5
3.1
4
TELECODIFICA E PARAMETRAGGIO DELLA FUNZIONE ....................................................5
AVVERTIMENTI - CONTROLLI PRELIMINARI ............................................................6
5 [G09][S01]L'INDICATORE DEL CARBURANTE NON TIENE CONTO DEL
RIFORNIMENTO DEL SERBATOIO DEL CARBURANTE ................................................7
6
[G09][S02] CONTROLLO DELLA FUNZIONE INDICAZIONE CARBURANTE...........8
G09 – Gamma di diagnostica della funzione Indicatore del carburante
3
PEUGEOT
INFOTEC Convalida Diagnostica BSI
1 OGGETTO
Questo documento è una gamma diagnostica per la funzione Indicatore del carburante.
Deve essere eseguita prima di qualsiasi smontaggio della BSI relativamente a questa
funzione.
2 RIMBORSO GARANZIA
ATTENZIONE :
LA PRESA IN CARICO DI UNA SOSTITUZIONE BSI È SOTTOPOSTA AD
UNA RICHIESTA « DI AUTORIZZAZIONE PREVENTIVA DI GARANZIA ».
L'UTILIZZO DI QUESTA GAMMA OPERATIVA È OBBLIGATORIO PRIMA DI
QUALSIASI SOSTITUZIONE DELLA BSI.
La presa in carico di una sostituzione BSI è sottoposta alla presentazione dell'ultima fase
della sequenza utilizzata, che sarà da Voi formulata sul Vostro Dcrédit nella forma
seguente:
N°Gamma
G01
Versione del
documento
v1.1
N°Sequenza
Ultima fase
S03
E3.1
Quello che compare in fondo ad ogni pagina.
N° Gamma :
Versione del documento : La versione del documento è indicata nella tabella dello storico delle modifiche.
Compare nel titolo di ogni paragrafo della gamma.
N° Sequenza :
Esempio : [G01][S03] L'illuminazione del bagagliaio non funziona.
ATTENZIONE :
LA RESTITUZIONE DEI PEZZI È RICHIESTA AL 100%.
ALCUNI PEZZI SARANNO OGGETTO DI UN CONTROLLO A CAMPIONE.
LA MANCATA RIPRODUZIONE DEL GUASTO POTRÀ COMPORTARE
L'ANNULLAMENTO DEL RIMBORSO.
G09 – Gamma di diagnostica della funzione Indicatore del carburante
4
PEUGEOT
INFOTEC Convalida Diagnostica BSI
3 RICHIAMO DELLA FUNZIONE E DELLA SUA ARCHITETTURA
Questa funzione ha lo scopo di misurare il livello di carburante nel serbatoio ed indicarlo al
conducente sul quadro strumenti.
Indicatore del
Carburante
Filare
BSI
VAN CONF
Quadro
strumenti
3.1 Telecodifica e parametraggio della funzione
La telecodifica ed il parametraggio della funzione sono accessibili con lo strumento
Peugeot Planet 2000 o Diag 2000.
La configurazione legata alla funzione è accessibile dal menu:
¾
¾
¾
¾
¾
¾
Configurazione e servizi calcolatore
Prova per calcolatore
BSI
Configurazione
Opzione cliente
Informazione carburante
La configurazione si effettua con le variabili:
¾
¾
¾
Tipo di carburante
Legge di misura
Indicatore Mercosur
I parametri legati alla funzione sono accessibili dal menu:
¾
¾
¾
¾
¾
Configurazione e servizi calcolatore
Prova per calcolatore
BSI
Misure parametri
Strumentazione/misure
I parametri sono:
¾
¾
¾
¾
Livello di carburante lordo
Livello di carburante filtrato
Livello di carburante visualizzato
Impedenza dell'indicatore del carburante
Nota : ci possono essere alcune differenze secondo il veicolo diagnosticato.
G09 – Gamma di diagnostica della funzione Indicatore del carburante
5
PEUGEOT
INFOTEC Convalida Diagnostica BSI
4 AVVERTIMENTI - CONTROLLI PRELIMINARI
ATTENZIONE :
Prima di ogni intervento, dovete controllare:
-
LA TENSIONE BATTERIA
-
I FUSIBILI
- ESEGUIRE LA GAMMA G00 :
« CONTROLLO DEL MODO
DEGRADATO »
-
SUCCESSIVAMENTE POTETE ESEGUIRE LA PRESENTE
GAMMA.
G09 – Gamma di diagnostica della funzione Indicatore del carburante
6
PEUGEOT
5
INFOTEC Convalida Diagnostica BSI
[G09][S01]L'INDICATORE DEL CARBURANTE NON TIENE CONTO
DEL RIFORNIMENTO DEL SERBATOIO DEL CARBURANTE
Questo caso si presenta quando il cliente effettua il rifornimento del serbatoio con una
quantità di carburante inferiore a 7 litri.
ª La BSI non è interessata, il suo smontaggio non è
autorizzato
Eseguire dei rifornimenti del serbatoio superiori a 7 litri
G09 – Gamma di diagnostica della funzione Indicatore del carburante
7
PEUGEOT
INFOTEC Convalida Diagnostica BSI
6 [G09][S02] CONTROLLO DELLA FUNZIONE INDICAZIONE
CARBURANTE
In caso di un sintomo diverso da quelli trattati nei capitoli precedenti, effettuare la
seguente sequenza.
FASE 1
Raccomandazione basilare:
Controllare il +Permanente
Controllare il +VAN
Controllare il livello della tensione batteria
Interrompere il contatto per 30 s.
Poi Controllare se il guasto è sempre presente.
Il guasto è sempre
presente?
No
Fine della gamma
Sì
FASE 2
Collegare uno strumento di diagnostica Peugeot Planet 2000 o DIAG 2000 sul veicolo.
Inserire il tipo ed il codice DAM del veicolo.
Selezionare il menù:
¾ Configurazione e servizi calcolatore
¾ Prova per calcolatore
¾ Informare il conducente / Comunicazione
¾ Quadro strumenti
¾ Prova attuatori
¾ Indicatore del carburante
Il livello visualizzato
dall'indicatore
cambia?
No
FASE 2.1
Fine della gamma.
Il quadro strumenti è difettoso
Sì
Andare alla fase 3
G09 – Gamma di diagnostica della funzione Indicatore del carburante
8
PEUGEOT
INFOTEC Convalida Diagnostica BSI
FASE 3
Nello strumento di diagnostica, selezionare il menù:
¾ Configurazione e servizi calcolatori
¾ Prova per calcolatore
¾ BSI
¾ Misure parametri
¾ Strumentazione / Misure
¾ Livello di carburante visualizzato
Confrontarlo con l'indicazione di carburante sul quadro strumenti.
Attenzione:
Per le visualizzazioni di carburante a gradini, la visualizzazione è a un
gradino vicino.
La visualizzazione del
livello di carburante
è coerente con il
parametro?
FASE 3.1
No
Fine della gamma.
Il quadro strumenti è difettoso
Sì
FASE 4
Nello stesso menu della fase precedente leggere il parametro
¾ Impedenza dell'indicatore del carburante
Confrontarla con l'impedenza misurata con un ohmetro.
Controllare la continuità del fascio cavi tra l'indicatore ed il quadro
strumenti
Questi valori
sono uguali al
10% circa?
No
FASE 4.1
Fine della gamma.
La sostituzione della BSI può
risolvere il problema.
Sì
FASE 4.2
Usando uno strumento di diagnostica:
¾ Controllare la telecodifica della BSI
¾ Aggiornare la BSI con un'operazione di
telecaricamento
LA BSI NON È INTERESSATA.
IL SUO SMONTAGGIO NON È
AUTORIZZATO
Fine della gamma.
G09 – Gamma di diagnostica della funzione Indicatore del carburante
9
