XI lezione_la finestra_il guardare attraverso in architettura.

L a f i n e s t r a --- il guardare attraverso in architettura

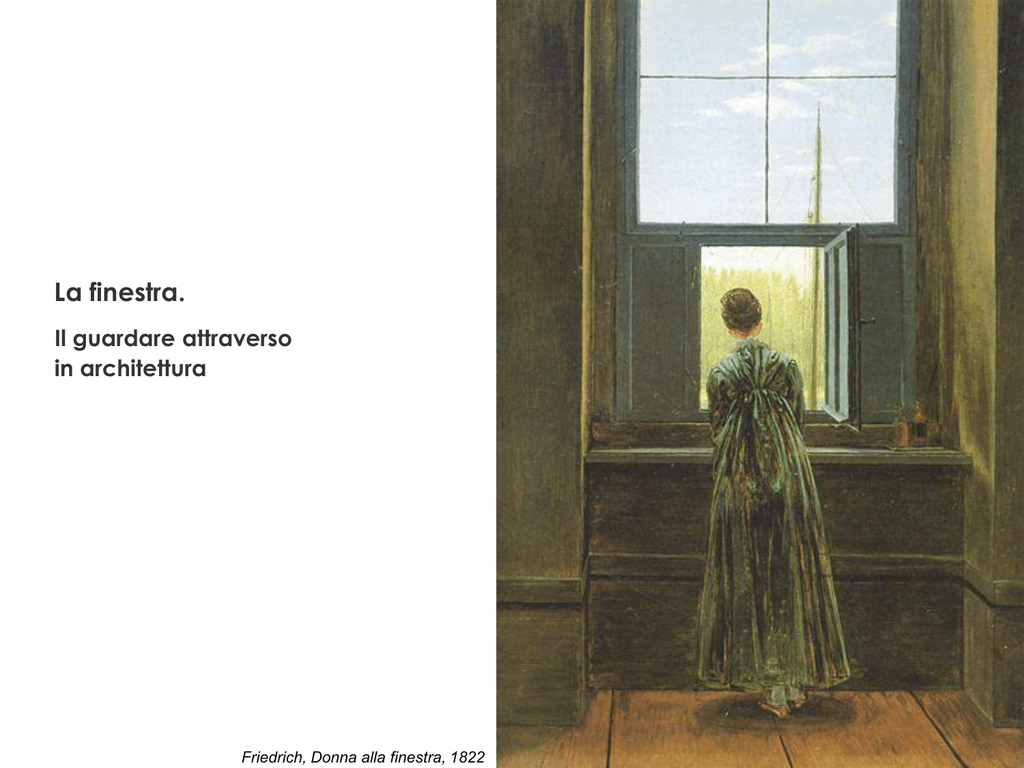

La finestra.
Il guardare attraverso
in architettura
Friedrich, Donna alla finestra, 1822
L a f i n e s t r a --- il guardare attraverso in architettura
<< […] Fra gli elementi di una stanza, il più
meraviglioso è la finestra. Il grande poeta
americamo W. Stevens stuzzicava
l’architetto: “Che fettina di sole ha la tua
casa?”.
Parafrasando: che fettina di sole entra
nella tua stanza? Che gamma di
modulazioni offre la luce, dalla mattina alla
sera, da giorno a giorno, da stagione a
stagione, nell’arco dell’anno?
Gratificanti e imprevedibili sono le
possibilità concesse all’architetto nella
scelta di un’apertura, da cui le chiazze di
sole giocano sugli stipiti e sulla soglia,
entrano, si muovono e scompaiono. >>
Kahn, A+U, n°1, 1973
Biblioteca Exeter-L.Kahn
L a f i n e s t r a --- il guardare attraverso in architettura
vari gradi di
trasparenza
Dipinto fiammingo
Robert Campin, 1425
L a f i n e s t r a --- il guardare attraverso in architettura
Alcuni temi legano il rapporto tra luce
e qualità dello spazio in architettura:
 il ruolo che la luce ha nell’orientare lo spazio interno
 il ruolo che la luce ha nel sottolineare il principio d’ordine dello spazio interno
 il rapporto interno–esterno: limiti e soglie
 il principio di selezione in merito al “cosa guardare” e al “come guardare”
L a f i n e s t r a --- il guardare attraverso in architettura
Piranesi, Criptoportico
…il ruolo che la luce ha nell’orientare lo spazio interno
L a f i n e s t r a --- il guardare attraverso in architettura
Schizzi di viaggio di Le Corbusier
Villa Adriana
L a f i n e s t r a --- il guardare attraverso in architettura
<<... uno spazio non assumerà mai il
suo posto in architettura senza la luce
naturale…
…anche una stanza buia ha bisogno
di almeno una fessura di luce per
comunicare la sua oscurità>>.
L. Kahn
Chiesa Unitara-L.Kahn
L a f i n e s t r a --- il guardare attraverso in architettura
Emanuel de Witte, 1665
…il ruolo che la luce ha nel sottolineare il principio d’ordine
dello spazio interno
L a f i n e s t r a --- il guardare attraverso in architettura
<<... La luce naturale è una luce
mobile … che entra a modificare lo
spazio, secondo le ore del giorno e le
stagioni dell’anno>>.
L. Kahn
L.Kahn, Exeter Library, 1965-71
galleria perimetrale
L a f i n e s t r a --- il guardare attraverso in architettura
E. Hopper, Empty room
…il rapporto interno–esterno: l i m i t i e s o g l i e
L a f i n e s t r a --- il guardare attraverso in architettura
F.Venezia
Museo a Gibellina
guardare
traguardare
L a f i n e s t r a --- il guardare attraverso in architettura
C.D. Friedrich, Veduta dalla finestra sinistra dell’atelier, 1805
selezione:
cosa
C.D. Friedrich, Veduta dalla finestra destra dell’atelier, 1805
guardare e
come
guardare
L a f i n e s t r a --- il guardare attraverso in architettura
F.Venezia
selezione:
cosa
guardare e
come
guardare
L a f i n e s t r a --- il guardare attraverso in architettura
Sono fondamentalmente quattro
le categorie che possono
descrivere i diversi caratteri
della finestra in architettura…
L a f i n e s t r a --- il guardare attraverso in architettura
finestra come
finestra come
cornice
membrana
finestra come
giunto
finestra come
luogo abitabile
L a f i n e s t r a --- il guardare attraverso in architettura
la finestra come
cornice
L a f i n e s t r a --- il guardare attraverso in architettura
la finestra come
cornice
…appartengono a questa categoria
quelle aperture che risultano comprese
entro il campo del piano-parete o del
piano-soffitto.
La finestra come cornice rimanda
quindi all’idea di una visione selletiva,
limitata e circoscritta.
Ne consegue un’architetura muraria,
massiva, nella quale i pieni prevalgono
sui vuoti.
Michelucci
Chiesa dell’Autostrada del Sole
L a f i n e s t r a --- il guardare attraverso in architettura
Loos, Casa Rufer
L a f i n e s t r a --- il guardare attraverso in architettura
rapporto figura/sfondo
nella percezione esterna
rapporto figura/sfondo
nella percezione interna
L a f i n e s t r a --- il guardare attraverso in architettura
…lo spessore murario portato
tutto all’esterno
(il contrasto visivo è più forte)
…lo spessore murario portato
tutto all’interno
(il contrasto luce/ombra è
attenuato dalle pareti
rastremate)
L a f i n e s t r a --- il guardare attraverso in architettura
…lo spessore murario portato
tutto all’esterno
…lo spessore murario portato tutto
all’interno
(il contrasto visivo è più forte)
(il contrasto luce/ombra è
attenuato dalle pareti rastremate)
L a f i n e s t r a --- il guardare attraverso in architettura
spessore murario tutto esterno
spessore murario tutto interno
L a f i n e s t r a --- il guardare attraverso in architettura
Le Corbusier
Chiesa di Ronchamp
Le Corbusier
Chiesa di Ronchamp
L a f i n e s t r a --- il guardare attraverso in architettura
…orientamento
e spessore murario
Le Corbusier
Chiesa di Ronchamp
L a f i n e s t r a --- il guardare attraverso in architettura
superficie bucata
trama di bucature
rapporto contenuto / contenitore
struttura e tracciati regolatori
L a f i n e s t r a --- il guardare attraverso in architettura
superficie bucata
trama di bucature
Le Corbusier
Chiesa di Ronchamp
rapporto contenuto / contenitore
Mansille e Tunon
Museo
L a f i n e s t r a --- il guardare attraverso in architettura
struttura e tracciati regolatori
Le Corbusier
Chiesa di Ronchamp
L a f i n e s t r a --- il guardare attraverso in architettura
finestra come
cornice
...la finestra si specializza
L. Kahn, Exeter Library
L a f i n e s t r a --- il guardare attraverso in architettura
finestra come
cornice
...la finestra si specializza
L. Kahn, Exeter Library
L a f i n e s t r a --- il guardare attraverso in architettura
finestra come
cornice
...la finestra si specializza
L. Kahn
Exeter Library
L a f i n e s t r a --- il guardare attraverso in architettura
L. Kahn
Exeter Library
L a f i n e s t r a --- il guardare attraverso in architettura
finestra come
cornice
...la finestra si specializza
L. Kahn
Exeter Library
L a f i n e s t r a --- il guardare attraverso in architettura
“STARE SOTTO LA LUCE”
Lucernario come “taglio”
Lucernario come “cannocchiale”
L a f i n e s t r a --- il guardare attraverso in architettura
A. Aalto
Viipuri
L a f i n e s t r a --- il guardare attraverso in architettura
A. Aalto
Pension Institut
L a f i n e s t r a --- il guardare attraverso in architettura
“STARE SOTTO LA LUCE”
Cannocchiali di luce come
volume orientato
L a f i n e s t r a --- il guardare attraverso in architettura
Ferrater
Centro Convegni
Barcellona
L a f i n e s t r a --- il guardare attraverso in architettura
Ferrater
Centro Convegni, Barcellona,
plastico di studio
L a f i n e s t r a --- il guardare attraverso in architettura
la finestra come
membrana
…appartengono a questa categoria quelle
aperture che si sostituiscono al piano parate.
la finestra come
membrana
Mies Van Der Rohe,
Padiglione di Barcellona
L a f i n e s t r a --- il guardare attraverso in architettura
la finestra come
membrana
…appartengono a questa categoria quelle
aperture che si sostituiscono al piano parate.
…l’infisso si estende da pavimento a soffitto
Le Corbusier, schizzo
L a f i n e s t r a --- il guardare attraverso in architettura
…alcune differenze tra la finestra come cornice e la finestra come membrana
E.Hopper
Nella finestra come “cornice” si ha sempre una
predominanza dei pieni sui vuoti, quindi la
cornice rimanda all’idea di un’architettura
muraria, massiva, nella quale la finestra si legge
come sottrazione da una totalità.
Nella finestra come “membrana” invece i vuoti
prevalgono sui pieni, con un maggiore grado di
estroversione. La finestra come membrana
aspira quindi ad una continuità tra interno ed
esterno e rimanda all’idea di un’archittura che
procede per elementi puntiformi o lineari
discontinui.
L a f i n e s t r a --- il guardare attraverso in architettura
In funzione dell’estensione
della membrana rispetto al
perimetro murario si avranno
diverse condizioni di luce e di
tensione spaziale…
configurazione
ad “U”
configurazione con
piani paralleli
configurazione
con un solo
piano opaco
configurazione
aperta
L a f i n e s t r a --- il guardare attraverso in architettura
configurazione ad “U”
 tensione spaziale orizzontale e
unidirezionata
 Il campo posteriore si presenta
come fondale prospettico (meta)
L a f i n e s t r a --- il guardare attraverso in architettura
… soluzione adottata
spesso nelle
configurazioni a corte
Mies van der Rohe, Padiglione
Tedesco, Barcellona
L a f i n e s t r a --- il guardare attraverso in architettura
Mies van der Rohe, Padiglione Tedesco, Barcellona
L a f i n e s t r a --- il guardare attraverso in architettura
… nuclei di camini e
configurazione ad “U” intorno
allo spazio servito (la stanza)
L. Kahn, Casa Korman
L a f i n e s t r a --- il guardare attraverso in architettura
… nuclei di camini e
configurazione ad “U” intorno
allo spazio servito (la stanza)
L. Kahn, Casa Korman
L a f i n e s t r a --- il guardare attraverso in architettura
configurazione con
piani paralleli
 tensione spaziale orizzontale e
bidirezionata (galleria)
 spazio orientato assialmente
verso i limiti aperti della
configurazione
L a f i n e s t r a --- il guardare attraverso in architettura
Le Corbusier, Villa Sarabai e Maison Joul
a
b
L a f i n e s t r a --- il guardare attraverso in architettura
configurazione con
un solo piano opaco
 la menbrana si estende su tre lati
rafforzando il carattere
estroverso della stanza
 tensione orizzontale e
pluridirezionata, ma lo spazio e’
ancora fortemente orientato
L a f i n e s t r a --- il guardare attraverso in architettura
Mies Van Der Rohe, Casa Tugendhat
L a f i n e s t r a --- il guardare attraverso in architettura
configurazione
aperta
 la configurazione e’ completamente
estroversa e pluridirezionata, e lo
spazio non e’ orientato
 acquista forza l’area centrale del
campo spaziale
L a f i n e s t r a --- il guardare attraverso in architettura
Mies, National Gallery
L a f i n e s t r a --- il guardare attraverso in architettura
due temi:
 il carattere della membrana
 soleggiamento
L a f i n e s t r a --- il guardare attraverso in architettura
Carattere della membrana: Trattamento opaco/trasparente della membrana
L.Kahn, Casa
Fisher
L a f i n e s t r a --- il guardare attraverso in architettura
Condizione orografica
e ttacco a terra:
Ballom-frame e
tradizione rurale
Casa Fisher
L a f i n e s t r a --- il guardare attraverso in architettura
L.Kahn, Casa Fisher
…i diversi livelli
d’uso di una finestra
L a f i n e s t r a --- il guardare attraverso in architettura
Casa Fisher
L a f i n e s t r a --- il guardare attraverso in architettura
…specializzazione della finestra
L. Kahn, Esherick House, (1965-67)
L a f i n e s t r a --- il guardare attraverso in architettura
..specializzazione
della finestra:
la libreria come
“parete di libri”
L. Kahn, Esherick House
L a f i n e s t r a --- il guardare attraverso in architettura
Stanze private
…i diversi gradi di opacità
della membrana
scaffali
L.Kahn, Esherich House (1965-67)
scaffali
L a f i n e s t r a --- il guardare attraverso in architettura
Esherich House (1965-67)
L a f i n e s t r a --- il guardare attraverso in architettura
Esherich House (1965-67)
L a f i n e s t r a --- il guardare attraverso in architettura
…specializzazione della finestra
L. Kahn, Esherick House
La finestra come membrana.
…i diversi gradi di opacità della membrana
Esherich House (1965-67)
L a f i n e s t r a --- il guardare attraverso in architettura
L a f i n e s t r a --- il guardare attraverso in architettura
…specializzazione della finestra
L. Kahn
Salk Institute
L a f i n e s t r a --- il guardare attraverso in architettura
Salk Institute, Studio
L a f i n e s t r a --- il guardare attraverso in architettura
profondità
parete
traforata
parete
mobile
Il carattere di estroversione
della membrana comporta la
necessità di operare delle
trasformazioni nella sua
articolazione per evitare
fastidiosi problemi di eccessivo
soleggiamento.
La protezione e la schermatura
della finestra, possono essere
ottenute attraverso l’aggetto di
un piano orizzontale che porta
la parete in ombra, oppure
interponendo una seconda
parete traforata, o ancora
realizzando delle pareti mobili
che all’occasione si posssono
chiudere offrendo diversi gradi
di opacità.
L a f i n e s t r a --- il guardare attraverso in architettura
Ombreggiamento attraverso la PROFONDITA’
Baeza, Casa Guerrero
L a f i n e s t r a --- il guardare attraverso in architettura
Baeza, Casa Guerrero
L a f i n e s t r a --- il guardare attraverso in architettura
Baeza, Casa Guerrero
Baeza, Casa Guerrero
L a f i n e s t r a --- il guardare attraverso in architettura
Baeza, Casa Guerrero
Baeza, Casa Guerrero
L a f i n e s t r a --- il guardare attraverso in architettura
Ombreggiamento attraverso la PARETE FISSA TRAFORATA
l’intera parete diventa un
diaframma
Alhambra, Granada
L a f i n e s t r a --- il guardare attraverso in architettura
Mansille e Tunon, Piscina
L a f i n e s t r a --- il guardare attraverso in architettura
Mansille e Tunon, Piscina
L a f i n e s t r a --- il guardare attraverso in architettura
F.Cellini, N.Cosentino, Casa
Il diaframma come
abaco di f i e n a r o l e
L a f i n e s t r a --- il guardare attraverso in architettura
Gardella
L a f i n e s t r a --- il guardare attraverso in architettura
Ombreggiamento attraverso la PARETE MOBILE
Moretti, Palazzina del girasole, Roma
L a f i n e s t r a --- il guardare attraverso in architettura
Finestra e sistema di oscuramento
con apertura scorrevole
L a f i n e s t r a --- il guardare attraverso in architettura
L. Kahn, Casa Weiss (1948-49)
…parete mobile e
diverse condizioni di permeabilità
L a f i n e s t r a --- il guardare attraverso in architettura
Zumthor, Abitazioni a Basel, Svizzera
L a f i n e s t r a --- il guardare attraverso in architettura
Zumthor, Abitazioni a Basel, Svizzera
L a f i n e s t r a --- il guardare attraverso in architettura
Finestra e sistema di oscuramento
con apertura a libro
L a f i n e s t r a --- il guardare attraverso in architettura
Ferrater, Abitazioni, Barcellona
L a f i n e s t r a --- il guardare attraverso in architettura
Ferrater, Abitazioni, Barcellona
L a f i n e s t r a --- il guardare attraverso in architettura
la finestra come
giunto
P.Zumthor, Cappella di San Benedetto
L a f i n e s t r a --- il guardare attraverso in architettura
la finestra come
giunto
…appartengono a questa
categoria quelle aperture che
sottolineano un punto di
trasformazione dell’edificio e che
gestiscono il rapporto tra elementi.
…in questo caso la finestra
come Giunto sottolinea
l’autonomia degli elementi
…permette di distinguere tra:
 coronamento (tetto di copertura)
 sviluppo (involucro perimetrale)
P.Zumthor, Cappella di San Benedetto, Svizzera
L a f i n e s t r a --- il guardare attraverso in architettura
scollamento tra piani verticali
(pareti perimetrali)
scollamento tra un piano
verticale e il piano-soffitto
scollamento tra un piano
verticale e il piano-pavimento
scollamento tra il piano-soffitto
ed un piano verticale
L a f i n e s t r a --- il guardare attraverso in architettura
“ANDARE VERSO LA LUCE”
“STARE SOTTO LA LUCE”
…le aperture collocate negli angoli di una
stanza orientano lo spazio in diagonale e
verso i piani in cui sono situate
L a f i n e s t r a --- il guardare attraverso in architettura
P.Zumthor, Museo Colonia
“ANDARE VERSO LA LUCE”
L a f i n e s t r a --- il guardare attraverso in architettura
P.Zumthor, Museo Colonia
P.Zumthor, Museo Colonia
L a f i n e s t r a --- il guardare attraverso in architettura
“STARE SOTTO LA LUCE”
P.Zumthor, Museo Colonia
L a f i n e s t r a --- il guardare attraverso in architettura
scollamento tra piani verticali
(pareti perimetrali)
L.Kahn
Alloggi ad Ahmedabad (1962-74)
L a f i n e s t r a --- il guardare attraverso in architettura
Pianta tripartita.
Struttura a muri paralleli e solaio
monodirezionato:
la finestra è risolta come giunto
rispetto ai setti portanti
L.Kahn, Alloggi ad Ahmedabad
L a f i n e s t r a --- il guardare attraverso in architettura
Forte strutturazione della
pianta, tanto da sostenere
anche le sottrazioni e gli
svuotamenti
L.Kahn, Alloggi ad Ahmedabad
L a f i n e s t r a --- il guardare attraverso in architettura
scollamento tra un piano verticale
e il piano-soffitto
Herzog & de Meuron,
Biblioteca
L a f i n e s t r a --- il guardare attraverso in architettura
Herzog & de Meuron, Biblioteca
basamento/sviluppo/coronamento
L a f i n e s t r a --- il guardare attraverso in architettura
scollamento tra il piano-soffitto
ed un piano verticale
F.Venezia, Museo a Gibellina
L a f i n e s t r a --- il guardare attraverso in architettura
“STARE SOTTO LA LUCE”
L a f i n e s t r a --- il guardare attraverso in architettura
la finestra come
luogo abitabile
Castel del Monte, Andria, XIII sec.
L a f i n e s t r a --- il guardare attraverso in architettura
la finestra come
luogo abitabile
… presenta due livelli di lettura:
- è uno degli elementi del sistema di
aperture che scandiscono la stanza;
- Definisce un vero e proprio ambito
subordinato, un luogo dello stare, una
vera e propria “stanza nella stanza”.
C.Scarpa, Castelvecchio, Verona
L a f i n e s t r a --- il guardare attraverso in architettura
“…il vano di una finestra può
essere una stanza privata
entro una stanza…”
Kahn
L. Kahn
First Unitarian Church
Nicchie delle aule studio
L a f i n e s t r a --- il guardare attraverso in architettura
L. Kahn
First Unitarian Church
Nicchie delle aule studio
L a f i n e s t r a --- il guardare attraverso in architettura
finestra come
luogo abitabile
L a f i n e s t r a --- il guardare attraverso in architettura
…la finestra come luogo
abitabile si presenta come
cannocchiale visivo orientato
Siza, Rettorato dell’università.
L a f i n e s t r a --- il guardare attraverso in architettura
finestra come sottrazione
finestra come addizione
L a f i n e s t r a --- il guardare attraverso in architettura
finestra come addizione
finestra come sottrazione
L a f i n e s t r a --- il guardare attraverso in architettura
Le Corbusier
Ronchamp
L a f i n e s t r a --- il guardare attraverso in architettura
la finestra come
luogo abitabile
Souto De Moura, Convento
