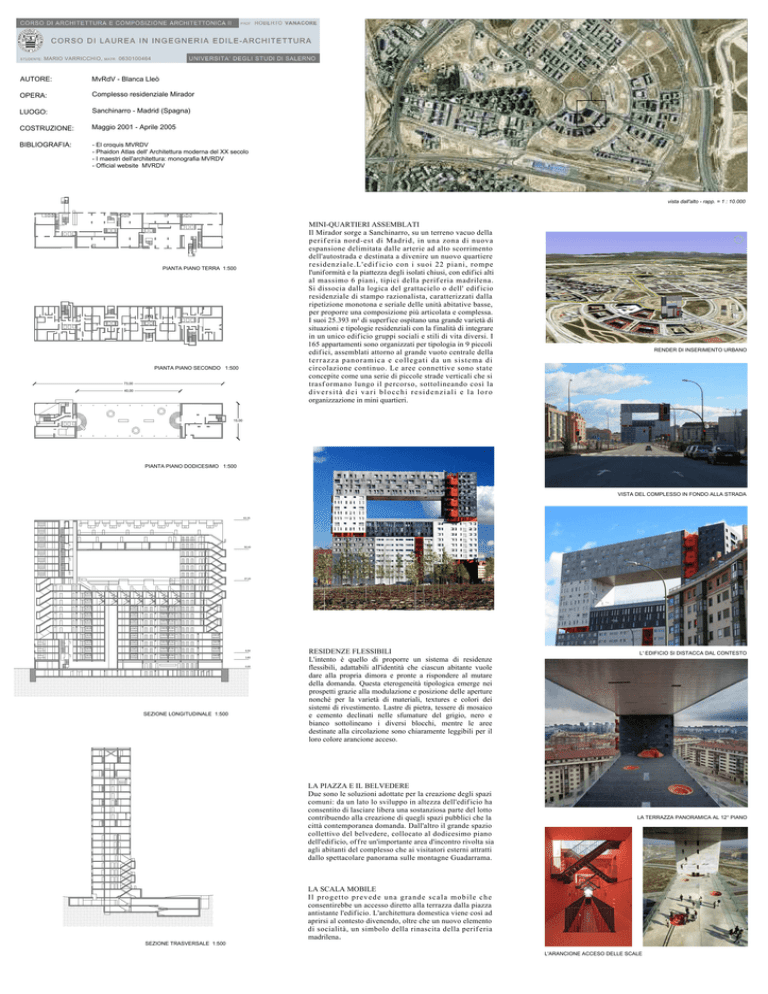

Complesso residenziale Mirador

AUTORE:
OPERA:
Complesso residenziale Mirador
LUOGO:
Sanchinarro - Madrid (Spagna)
COSTRUZIONE:
Maggio 2001 - Aprile 2005
BIBLIOGRAFIA:
- El croquis MVRDV
- Phaidon Atlas dell' Architettura moderna del XX secolo
- I maestri dell'architettura: monografia MVRDV
- Official website MVRDV
vista dall'alto - rapp. = 1 : 10.000
MINI-QUARTIERI ASSEMBLATI
Il Mirador sorge a Sanchinarro, su un terreno vacuo della
perif eria nord-est di Madrid, in una zona di nuova
espansione delimitata dalle arterie ad alto scorrimento
dell'autostrada e destinata a divenire un nuovo quartiere
residenziale.L'edif icio con i suoi 22 piani, rompe
l'uniformit e la piattezza degli isolati chiusi, con edif ici alti
al massimo 6 piani, tipici della perif eria madrilena.
Si dissocia dalla logica del grattacielo o dell' edif icio
residenziale di stampo razionalista, caratterizzati dalla
ripetizione monotona e seriale delle unit abitative basse,
per proporre una composizione pi articolata e complessa.
I suoi 25.393 m di superf ice ospitano una grande variet di
situazioni e tipologie residenziali con la f inalit di integrare
in un unico edif icio gruppi sociali e stili di vita diversi. I
165 appartamenti sono organizzati per tipologia in 9 piccoli
edif ici, assemblati attorno al grande vuoto centrale della
t e r r a z z a p a n o r a m i c a e c o l l e g a t i d a u n s i s t e ma d i
circolazione continuo. Le aree connettive sono state
concepite come una serie di piccole strade verticali che si
trasf ormano lungo il percorso, sottolineando cos la
diversit dei vari blocchi residenziali e la loro
organizzazione in mini quartieri.
PIANTA PIANO TERRA 1:500
PIANTA PIANO SECONDO 1:500
73,00
40,00
RENDER DI INSERIMENTO URBANO
15,00
PIANTA PIANO DODICESIMO 1:500
VISTA DEL COMPLESSO IN FONDO ALLA STRADA
63,35
50,40
37,20
6,50
3,60
0,00
SEZIONE LONGITUDINALE 1:500
RESIDENZE FLESSIBILI
L'intento
quello di proporre un sistema di residenze
flessibili, adattabili
che ciascun abitante vuole
dare alla propria dimora e pronte a rispondere al mutare
della domanda. Questa
tipologica emerge nei
prospetti grazie alla
posizione delle aperture
per la
di materiali, textures e colori dei
sistemi di rivestimento. Lastre di pietra, tessere di mosaico
e cemento declinati nelle sfumature del grigio, nero e
bianco sottolineano i diversi blocchi, mentre le aree
destinate alla circolazione sono chiaramente leggibili per il
loro colore arancione acceso.
L' EDIFICIO SI DISTACCA DAL CONTESTO
LA PIAZZA E IL BELVEDERE
Due sono le soluzioni adottate per la creazione degli spazi
comuni: da un lato lo sviluppo in altezza dell'edif icio ha
consentito di lasciare libera una sostanziosa parte del lotto
contribuendo alla creazione di quegli spazi pubblici che la
citt contemporanea domanda. Dall'altro il grande spazio
collettivo del belvedere, collocato al dodicesimo piano
dell'edif icio, of f re un'importante area d'incontro rivolta sia
agli abitanti del complesso che ai visitatori esterni attratti
dallo spettacolare panorama sulle montagne Guadarrama.
LA SCALA MOBILE
Il progetto prevede una grande scala mobile che
consentirebbe un accesso diretto alla terrazza dalla piazza
antistante l'edif icio. L'architettura domestica viene cos ad
aprirsi al contesto divenendo, oltre che un nuovo elemento
di socialit , un simbolo della rinascita della perif eria
madrilena.
SEZIONE TRASVERSALE 1:500
L'ARANCIONE ACCESO DELLE SCALE
AUTORE:
OPERA:
Complesso residenziale Mirador
LUOGO:
Sanchinarro - Madrid (Spagna)
COSTRUZIONE:
Maggio 2001 - Aprile 2005
BIBLIOGRAFIA:
- El croquis MVRDV
- Phaidon Atlas dell' Architettura moderna del XX secolo
- I maestri dell'architettura: monografia MVRDV
- Official website MVRDV
MODELLO GRAFICO DELL'EDIFICIO
COMPOSIZIONE PIANTA GENERALE 1:200
IL CELOSIA COSTRUITO ALCUNI ANNI DOPO IL MIRADOR SI METTE
IN RELAZIONE VISIVA CON QUEST' ULTIMO
LOGGIA
CUCINA
m
40
35
SOGGIORNO
CAMERA MAT.
30
25
CAMERA SIN.
20
DISIMPEGNO
CAMERA SIN.
15
10
BAGNO 1
5
O
N
IOR
SO
GG
G.
G.
T.
O
IA
NO
INA
SIN A SIN
C
MA PEG
GN
GG
A
A
A
R
R
O
B
CU
R
L
IM
ME
ME
ME DIS
CA
CA
CA
BAGNO 2
LE DUE COSTRUZIONI CONTRIBUISCONO AL PRESTIGIO DEL NUOVO
QUARTIERE DELLA PERIFERIA MADRILENA
m
SOGGIORNO
LOGGIA
25
CUCINA
20
15
BAGNO
DISIMPEGNO
10
CAMERA SIN.
5
N
IOR
G
G
SO
O
.
T.
O
ING
NO
INA
S
GIA
C
MA PEG
GN
A
U
A
A
R
OG
C
B
R
L
E
M
I
E
M
M
DIS
CA
CA
CAMERA MAT.
m
SOGGIORNO
LOGGIA
25
CUCINA
20
15
DISIMPEGNO
BAGNO
10
CAMERA SIN.
5
R
GIO
G
SO
NO
G.
A
T.
O
NO
SIN
GIA
CIN
MA PEG
GN
A
U
A
A
R
OG
C
B
R
L
E
M
I
M
ME DIS
CA
CA
CAMERA MAT.
CARATTERISTICHE TECNICHE DEL PONTE IN ACCIAIO A
CORONAMENTO DELLA STRUTTURA
PIANTE 1:100
ISTOGRAMMI
L' EDIFICIO A CORTE RIBALTATO
ORGANIGRAMMI
STUDI COMPOSITIVI
STUDI SUI COLLEGAMENTI VERTICALI
